浩思動力總成在新一代增程器中采用軸向磁通電機

• ORSE D20 Methanol是一款增程電動（REEV）動力總成，集成了四缸2升渦輪增壓發動機、電力電子設備和發電機。

• 動力總成發動機燃燒100%甲醇燃料，冷啟動最低可達-35°C。

• 配備汽車史上最早面向大眾市場的軸向磁通電機：比同類徑向磁通電機短46%，體積功率密度提升63%。

• 整體動力系統實現了47%的燃油 vs. 能量轉換比，僅用19.6升燃油即可實現40kWh電池充電。

浩思動力總成是全球創新低排放混合動力和燃燒動力總成解決方案的領導者，發布了其全新的HORSE D20 Methanol增程動力總成。

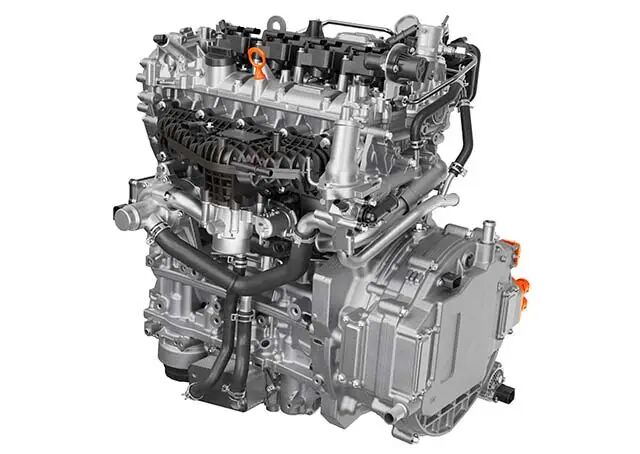

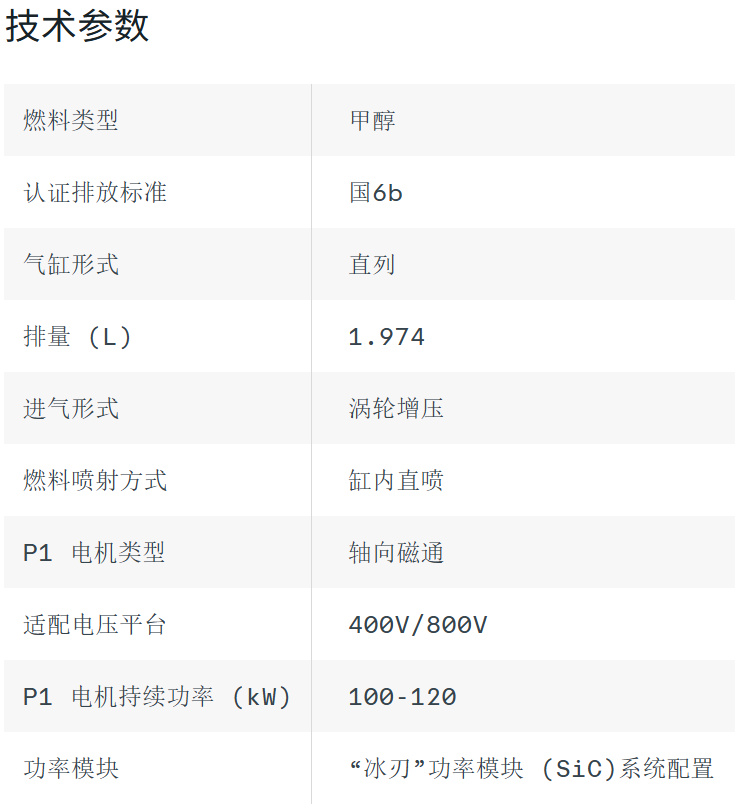

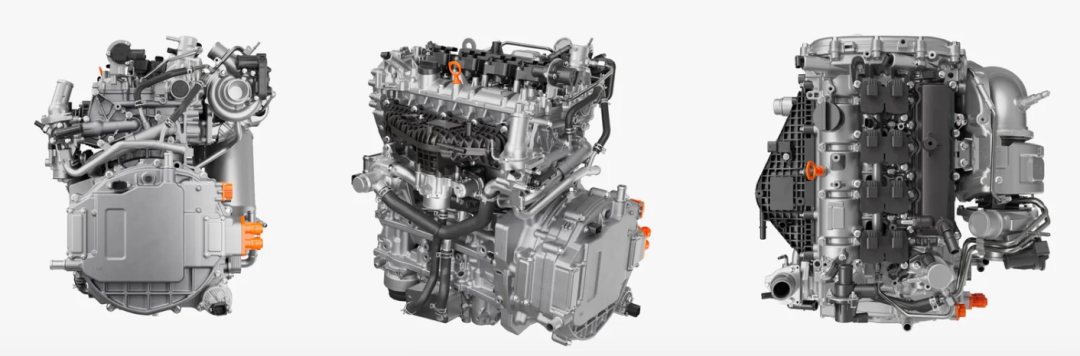

HORSE D20 Methanol首次亮相于2026年北京車展，旨在用于增程電動車（REEV），作為備用電源為車輛電池充電。動力總成最大功率為105kW，重量為170kg，結合了電機、電力電子系統和2.0升渦輪增壓四缸發動機。

超低排放甲醇增程器

HORSE D20 Methanol（甲醇）發動機設計為100%甲醇燃料混合物，配備一系列尖端技術，如240mJ高能點火系統，實現發動機氣缸內超稀薄甲醇燃燒。除了提高燃油經濟性外，這些技術還使發動機能夠在低至-35°C的溫度下進行純甲醇冷啟動。HORSE D20 Methanol的氮氧化物排放符合中國CN6b標準35mg/kWh，也符合歐盟Euro 7標準的60mg/km。

無軛軸向磁通發電機將電機長度縮短46%

該動力系統的關鍵在于其全新的發電機架構，即直接安裝在發動機曲軸上的軸向磁通電機。傳統徑向磁通電機通常以圓柱形結構的形式嵌套在定子內，與傳統的徑向磁通電機不同，軸向磁通結構將轉子和定子疊加成盤——以HORSE D20 Methanol為例，其軸向磁通電機采用“無軛”設計，由兩個轉子環繞一個定子組成。

與同類徑向磁通電機相比，HORSE D20 Methanol上的新型軸向磁通電機縮短了46%，每單位體積輸出功率提升63%，實現了體積和效率提升。該電機還擁有極高的電效率，達96.4%，采用嵌入式碳化硅功率模塊等解決方案以最大限度減少電氣損失。使用硅化硅器件支持更高的開關頻率，并可縮小被動元件的尺寸，同時也增加了協調熱管理的重要性。在D20中，浸沒冷卻直接從主動元件中去除熱量，有助于控制緊湊組件內繞組、半導體和磁性材料的溫度。這可能使機器能夠承受更高的連續負載，而無需完全依賴外部冷卻套。

HORSE D20 Methanol發動機將發動機效率與電氣系統結合，實現了前所未有的燃油經濟性。在實驗室測試中，該動力總成實現了47%的燃油能轉換比，每燃燒~2.1千瓦時甲醇，產生1千瓦時電能。因此，HORSE D20 Methanol只需19.6升燃油即可為40kWh的電動車電池充滿電。

浩思動力總成首席技術官趙福成表示：“HORSE D20 Methanol是我們迄今為止最大膽的產品之一。除了通過甲醇發動機體現我們對替代燃料的承諾，并作為續航延長動力系統提供靈活的出行解決方案外，HORSE D20 Methanol還為一系列尖端技術提供無與倫比的緊湊高效動力系統奠定基礎。這從我們采用軸向磁通電機實現裝置所需的寬度和體積功率密度中可見一斑，這標志著該技術在大眾市場汽車動力系統中的首次應用。”

“冰刃”功率模塊

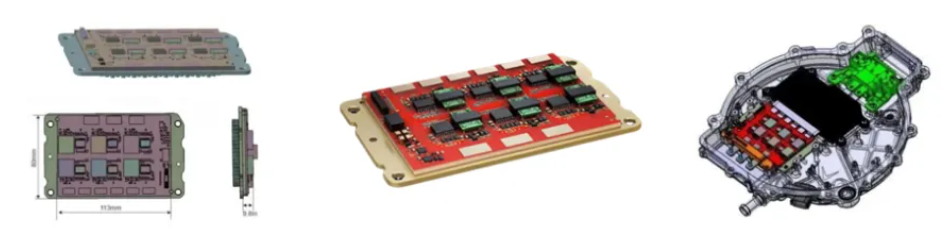

浩思動力自主研發的“冰刃”系列嵌埋封裝功率模塊設計大幅提升混動系統效率、功率密度與可靠性，達到行業領先水平。其雜散電感降低超過90%至1nH，冰刃系列功率模塊功率密度可達684.9kW/L或294.1kW/kg。可使電機控制器整機成本下降>15%，WLTC工況平均效率提升>2%，體積降低>10%。

該嵌入式封裝結構在實現高頻率運行的同時，仍保留了PCB作為電路連接基礎載體的功能，原有的功率器件的柵極驅動芯片可以完美的和功率器件集成在一起，甚至MCU都有可能可以集成在一起。這些特性使得主驅逆變器的體積只有同等條件下框架式注塑功率模塊的2/3。
