在過孔根部加一個淚滴，常被理解為“這里已經加固”。真到試產時，又可能遇到孔邊銅頸過窄、蝕刻后局部斷線，甚至彎板后間歇開路。
這并不矛盾。淚滴修補的是走線與焊盤、過孔交界處的幾何突變；真正決定余量的，還有鉆孔偏移、蝕刻、銅厚、周邊間距和受力方向。
所以審圖時不要只看“有沒有淚滴”，而要看淚滴之后還剩多少有效銅截面，周邊是否產生新的尖角或凈距問題。
走線直接接入圓形過孔時，線寬從窄到寬的變化很突然。淚滴用一段逐漸展寬的銅面將兩者連起來，目的是讓最薄弱的根部擁有更大銅寬。
對鉆孔存在小幅偏移的板子，這段額外銅面能增加連接裕量。多次手工焊接、插拔接口或彎板時，它也能分散一部分局部應力。

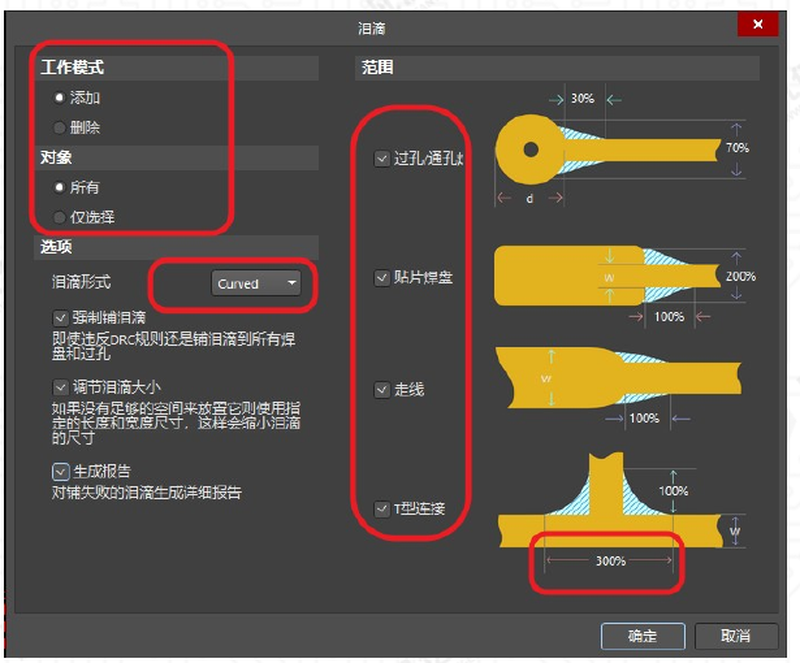

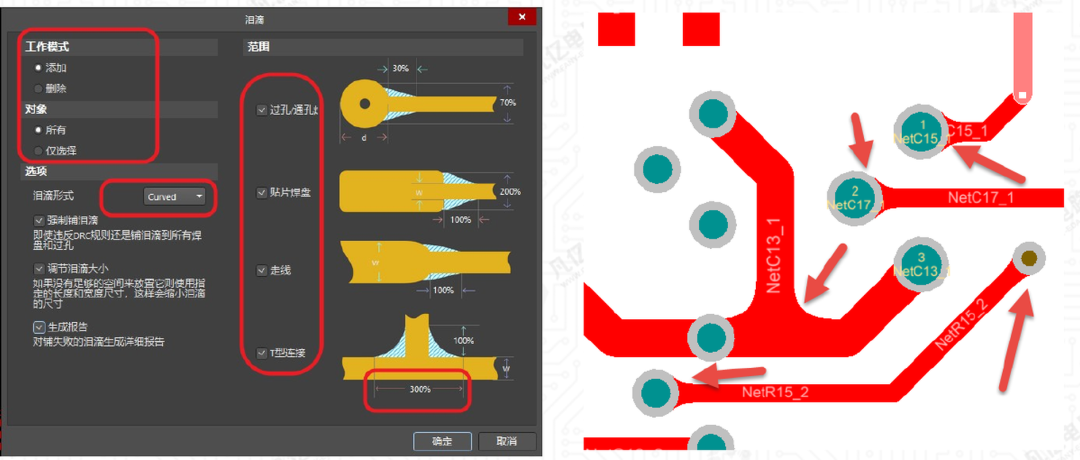

圖1 淚滴參數決定連接根部的展寬方式
軟件中的作用對象、形式、寬度和長度都只是幾何定義。它們不會自動知道板廠的成品孔徑、鉆偏能力和蝕刻補償，因此仍需要設計與工藝聯合審核。
如果過孔鉆偏朝走線進入方向發生，有效環寬可能被壓縮。淚滴外形看起來很寬，孔壁與走線之間真正剩下的銅頸卻可能仍然很小。

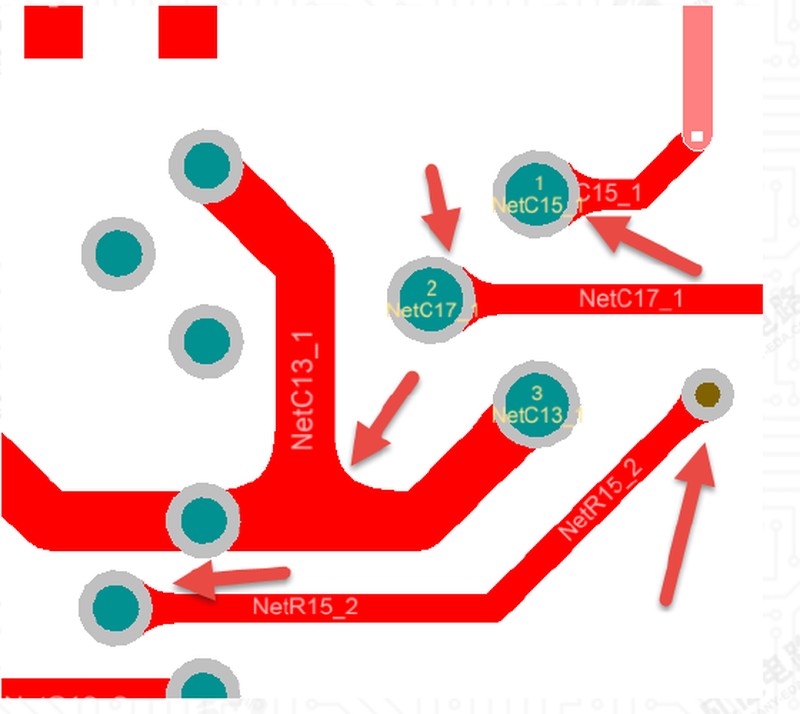

圖2 PCB局部要直接檢查過孔、銅頸和走線進入方向
蝕刻又會繼續改變這個最窄位置。外層細線、小孔盤和高銅厚組合在一起時，不能只按EDA畫面上的理想銅邊判斷。
查看PCB局部時，應同時顯示孔徑、焊盤、阻焊和銅走線。需要保護的不是某個視覺上的淚滴輪廓，而是最壞偏差下仍然連續的銅路。
淚滴長度、寬度設得過大，會向周邊對象侵入，原本合格的凈距可能被吃掉。高密區域還可能形成細碎尖角、銅岔口或與鋪銅交疊的局部異形。

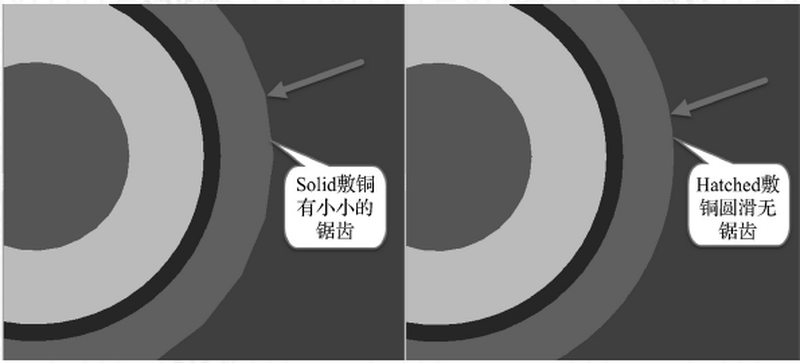

課件中的實心銅與網格銅對比提醒了另一個問題：幾何上屬于同一網絡，并不代表實際一定形成穩定連接。小銅島、孤銅和極窄連接都需要額外清理。

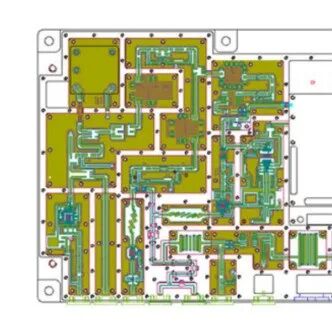

圖3 敷銅方式不同時，小銅島和極窄連接更容易被忽略
自動添加淚滴后，必須重新跑凈距、小銅島和未連接銅檢查。工具的“添加成功”只說明操作完成，不代表這個局部已經通過制造性驗收。
第一步看最窄銅頸，不看淚滴最寬處。第二步用成品孔徑和板廠鉆偏能力復核剩余環寬，必要時讓板廠回簽特殊孔盤。

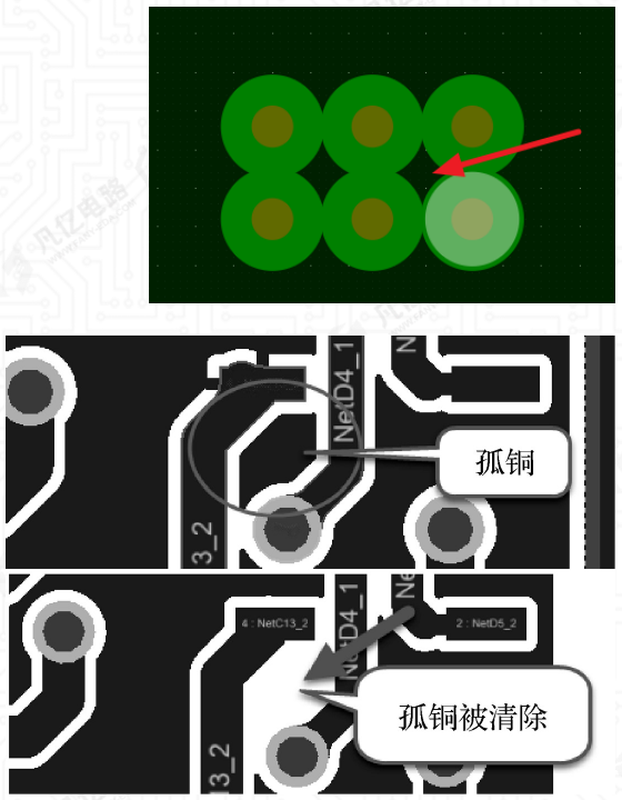

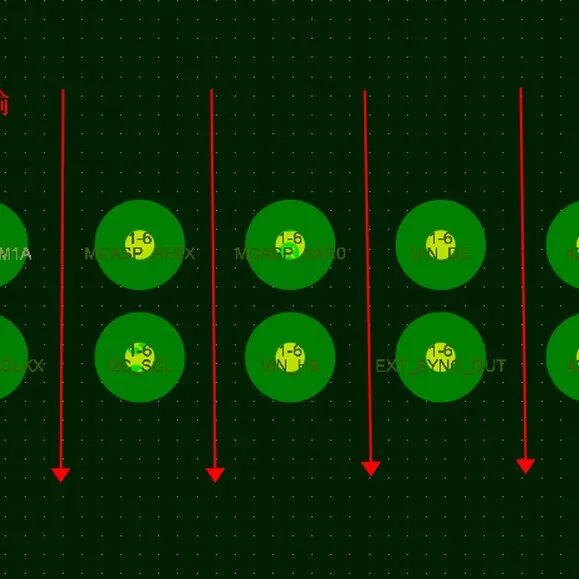

圖4 DRC與局部放大檢查要確認孤銅已清理、有效銅路連續
第三步重跑DRC，重點查淚滴與相鄰網絡、鋪銅、阻焊開窗之間的凈距。第四步放大查看自動修復結果，確認沒有孤銅、銅皮懸空或被切斷的細頸。
對插拔接口、重器件、工藝邊附近和預計會彎板的位置，還要看受力方向。淚滴只加在一側，而應力從另一側傳入，加固效果可能并不理想。
有條件時，在首批板上對關鍵孔盤做顯微鏡抽查，并與設計銅邊回放比較。這比單看生產文件更容易發現鉆偏與蝕刻疊加后的真實銅頸。
還要把通孔與盲埋孔分開看。通孔的孔銅貫穿整板，受鉆偏、孔壁銅厚和焊接熱循環共同影響；微盲孔的連接可靠性還與激光孔底形貌、疊孔結構和填孔質量有關。兩者都可以畫淚滴，但制造風險并不是同一個模型，不能只復制同一套長寬參數。
細間距BGA逃線是最容易暴露矛盾的位置。淚滴向外展開后，可能擠占相鄰焊盤或差分對的凈距；為了避讓又把淚滴縮得很短，實際銅頸增量可能幾乎沒有。此時應優先保證成品環寬與關鍵網絡凈距，再決定哪些過孔值得保留淚滴，哪些位置應通過增大焊盤或調整逃線改善。
對高速網絡，還應確認淚滴沒有把關鍵連接處變成不受控的銅形狀。普通數字板上很小的局部展寬通常不是主要問題，但在高頻、高阻抗敏感或嚴格長度匹配的通道里，幾何變化仍應納入阻抗與回?fù)p評估。可靠性處理不能以犧牲另一項關鍵電氣指標為代價。
交付制造資料時，可以把關鍵過孔的設計孔徑、焊盤直徑、最小成品環寬和允許鉆偏寫進工藝溝通表。板廠若提出孔徑補償或焊盤調整，設計端要回到原始局部復核凈距，而不是只接受一份自動修改后的Gerber。這樣才能保證淚滴、孔盤與制造補償指向同一套驗收邊界。
首板回來后，電測通過也不代表局部銅頸已經足夠可靠。對關鍵接口和受力孔位，可以結合切片、顯微檢查或受控彎折后的連續性測試驗證設計假設，再把結果反饋到下一版規則中。這樣，淚滴參數才會從軟件默認值變成有制造證據支撐的企業規范。
淚滴是有用的，但它不是“一鍵可靠”。它提高的是連接根部的幾何裕量，而鉆孔、蝕刻、凈距和機械應力仍然可以繼續吃掉這份裕量。
下一次自動加完淚滴，先別急著導出Gerber。找一個孔密、線細、周邊凈距緊的區域，按最窄銅頸與最壞偏差再看一遍，這才是淚滴真正落地的驗收動作。
你在PCB上加淚滴，更多是為了鉆偏余量，還是機械受力？
