[前瞻洞察] Elaphe輪轂電機雙階段ABS方案揭秘：不是取消機械制動，而是把低頻制動力留給摩擦制動，把高頻滑移修正交給IWD?

首先想說的是：機械制動并不是不可靠，而是它天然圍繞閥、泵和壓力建立過程工作。傳統ABS通過輪端壓力的dump、hold、build來防抱死，這套機制有效，但帶寬和分辨率都受液壓系統限制。

因此，滑移率快速變化時，系統不是沒有控制目標，而是執行器動作慢。通常，典型量級是約20Hz的液壓閉環帶寬，以及約50ms級別的執行延遲。為了讓這套系統在不同輪胎、制動器、輪輞和整車狀態下穩定工作，標定工作會被車型變體不斷放大。

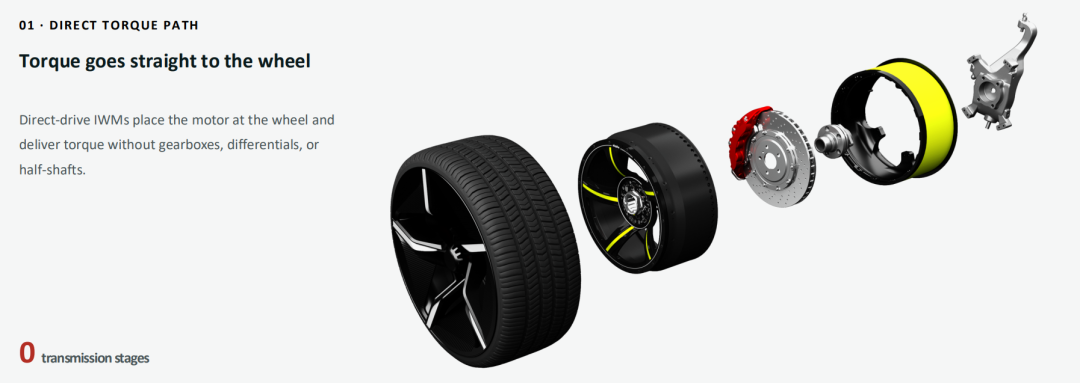

輪轂電機對制動系統的價值，首先來自直接耦合。

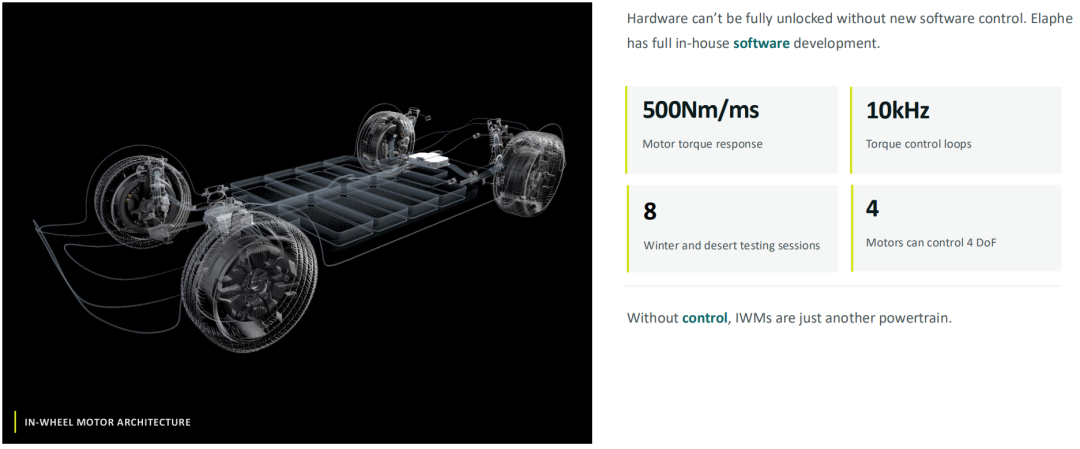

電機在車輪內，扭矩不再經過差速器、半軸和多級傳動鏈路，控制命令可以更直接地作用到輪端。Elaphe給出的關鍵指標是500Nm/ms的車輪扭矩響應，以及10kHz級扭矩控制環。

但是，這并不意味著機械制動可以被簡單拿掉：

• 機械制動仍然在最大制動力、熱容量、冗余和法規安全上占優勢；

• IWM更強的是響應時間、控制頻率、扭矩估計和能量回收。

正確問題不是二選一，而是兩套執行器各自應該承擔哪一段控制帶寬。

為此，Elaphe提出RDS-ABS架構。

這個架構判斷很清楚：摩擦制動繼續承擔低頻、平均制動力和安全兜底，輪轂電機承擔高頻、逐輪、快速滑移修正。也就是說，制動需求不是按“液壓或電機”拆分，而是按“慢變化和快變化”拆分。

這也是“Reactive Dual-stage ABS”的工程含義。

ABS ECU仍然存在，傳統液壓系統仍然在環內，IWM只是把液壓系統做不快的那一段接過來。這樣既避免了重新發明整套制動系統，也讓輪端電機在ABS事件中不再被簡單降額或退出。

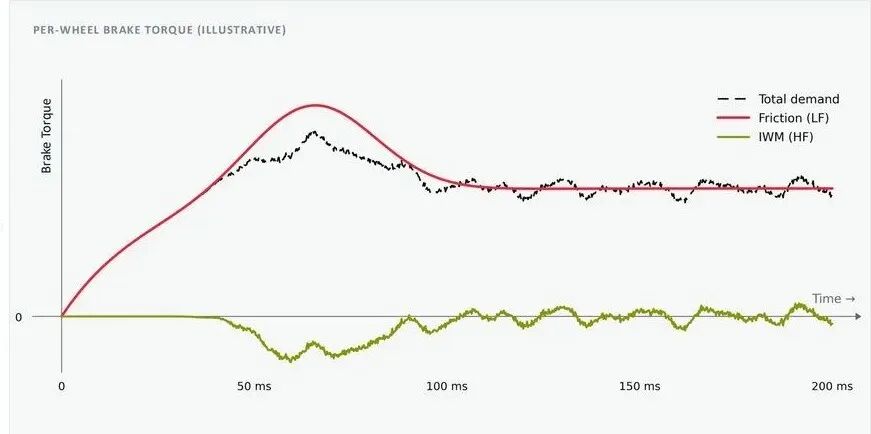

落到單個ABS周期里，這種分工就變成兩條疊加曲線：

• 摩擦制動跟隨慢變化的平均制動力包絡;

• IWM疊加快速的逐輪滑移修正;

• 最終總制動力盡量貼近路面可用附著。

圖片來源：Elaphe | 單個ABS周期內，摩擦制動承擔慢變化均值，IWM承擔高頻滑移修正

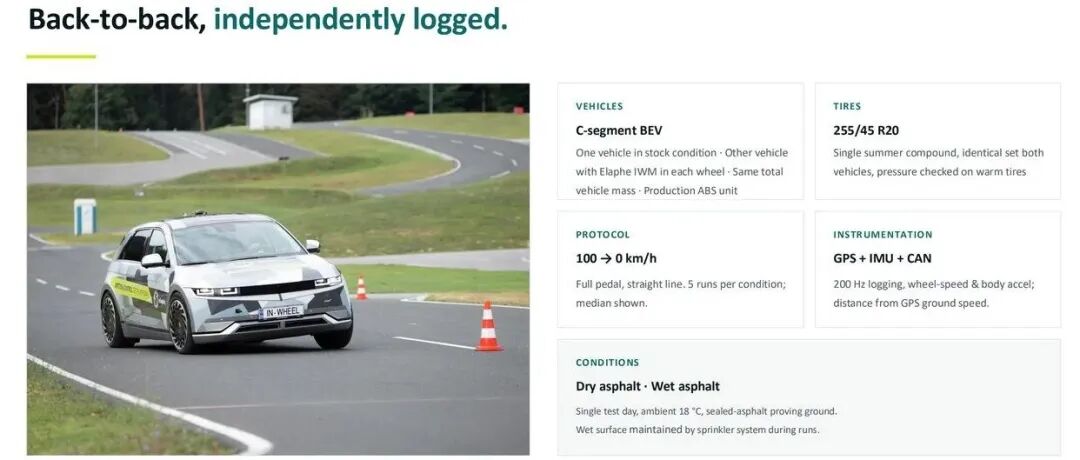

Elaphe沒有只停留在概念架構，而是做了背靠背驗證：測試對象是C級BEV，一臺保持量產狀態，另一臺每個車輪配置Elaphe IWM；兩車總質量一致，輪胎同為255/45 R20，單一夏季胎配方，胎壓在熱胎狀態下檢查。

測試工況為直線全踏板制動，干地和濕地各5次，結果取中值。數據來自GPS、IMU和CAN，記錄頻率200Hz。這個設計的意義是把“駕駛員、輪胎、質量、速度和路面”盡量收斂住，讓RDS-ABS帶來的控制差異更清楚地暴露出來。

圖片來源：Elaphe | 背靠背測試固定車型、輪胎、質量、速度和記錄方式，以隔離控制策略差異

干地結果已經能看到收益：

• 量產ABS制動距離為35.2m，RDS-ABS為33.0m，縮短2.2m，約6.1%；

• 同時，平均減速度從10.3m/s2提升到11.6m/s2，jerk RMS從294m/s3降到32m/s3，報告稱平順性約提升9.3倍。

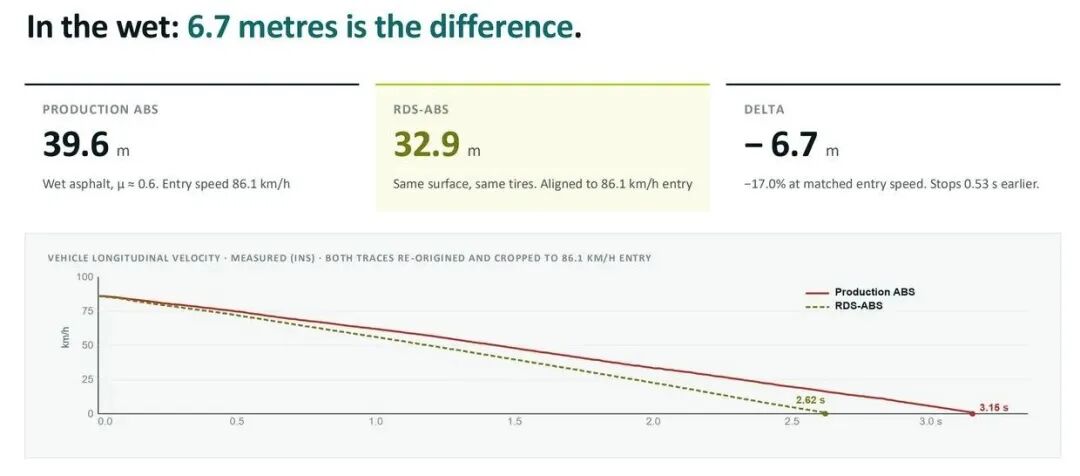

但更關鍵的是濕地：

• 濕滑路面下，量產ABS制動距離為39.6m，RDS-ABS為32.9m，縮短6.7m，約17.0%，并提前0.53s停車；

• 平均減速度從7.26m/s2提升到8.86m/s2，jerk RMS從540m/s3降到87m/s3。

換句話說，附著越難預測，傳統液壓ABS越容易被響應帶寬卡住，而IWM的快速逐輪修正越能轉化成距離收益。

圖片來源：Elaphe | 濕地工況下RDS-ABS制動距離縮短6.7m，并提前0.53s停車

星球補充看點，圍繞“輪轂電機如何進入制動安全控制閉環”：

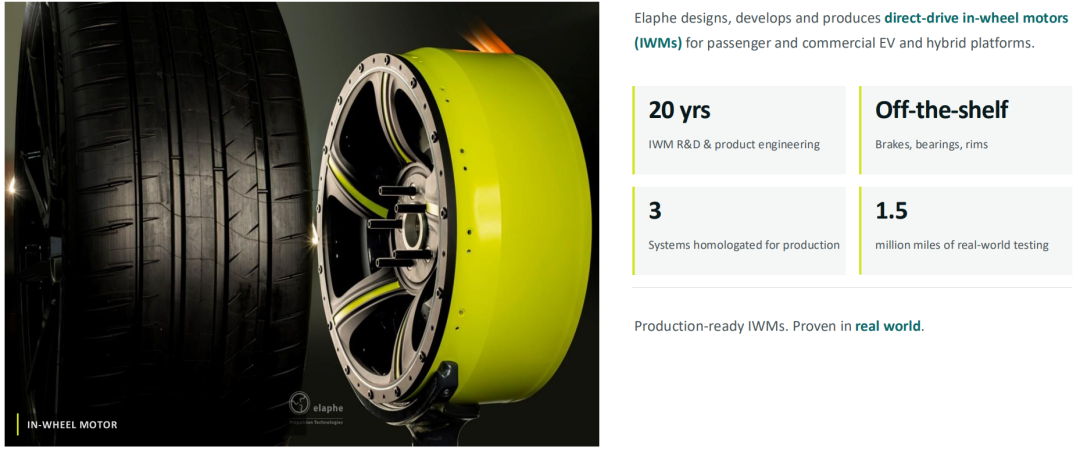

? 公司與平臺基礎：20年IWM研發與產品工程、150萬英里真實道路測試，以及制動、軸承、輪輞系統能力。

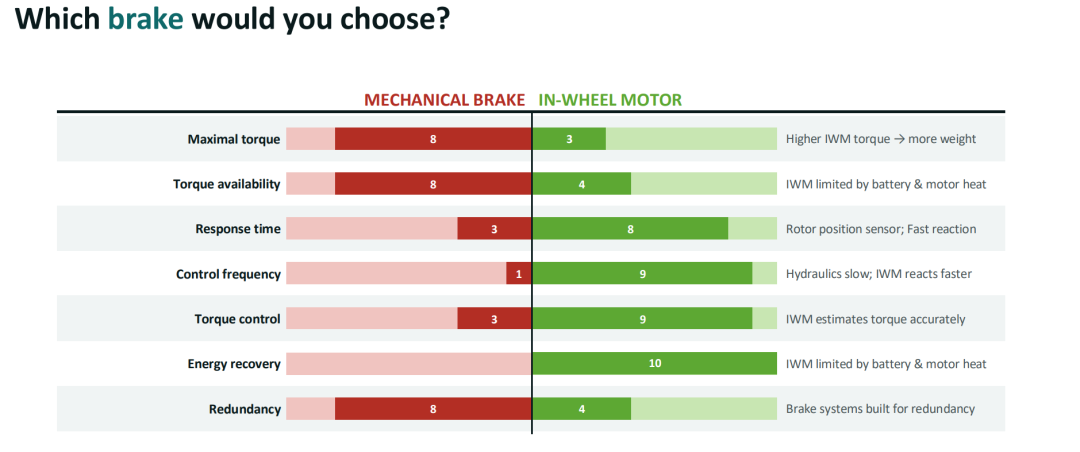

? 機械制動與IWM打分表：最大扭矩、扭矩可用性、響應時間、控制頻率、能量回收和冗余之間的取舍。

? 傳統液壓ABS框圖：ABS ECU、液壓調制器、卡鉗和約20Hz滑移修正之間的控制鏈路。

? RDS-ABS接口設計：100Hz扭矩分配層、IWM高頻通道、摩擦制動低頻通道，以及現有ABS作為安全網的關系。

? 干濕地實測曲線：IMU減速度、INS車速軌跡、jerk RMS和制動距離如何共同證明控制收益。

? 一套參數跨變體主張：報告強調從輪端行為直接閉環，而不是依賴預測摩擦模型，從而降低輪胎、制動器、輪輞和車型變化帶來的重新標定壓力。
