前言
沒有光模塊，海量數據就無法借助光纖實現高速遠距離傳輸，云計算、AI 大模型訓練、互聯網通信都無從談起。

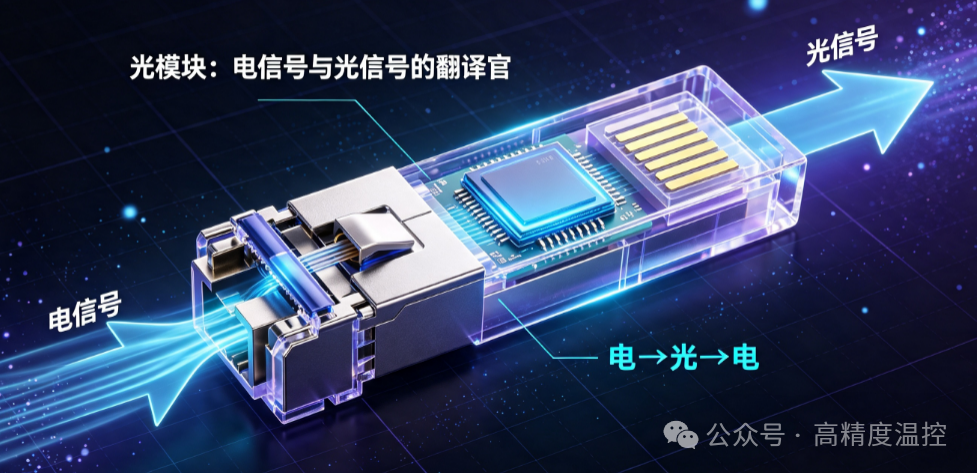

在數據中心、智算機房、5G 基站中，一排排交換機上插拔著大量巴掌大小的器件，這就是光模塊。作為光纖通信的核心硬件，它充當著光電翻譯官的角色：把服務器、交換機輸出的電信號轉換為光信號送入光纖遠距離傳輸，再把對端傳來的光信號還原成電信號交給網絡設備處理，完成 “電→光→電” 的完整通信閉環。沒有光模塊，海量數據就無法借助光纖實現高速遠距離傳輸，云計算、AI 大模型訓練、互聯網通信都無從談起。
01
PART

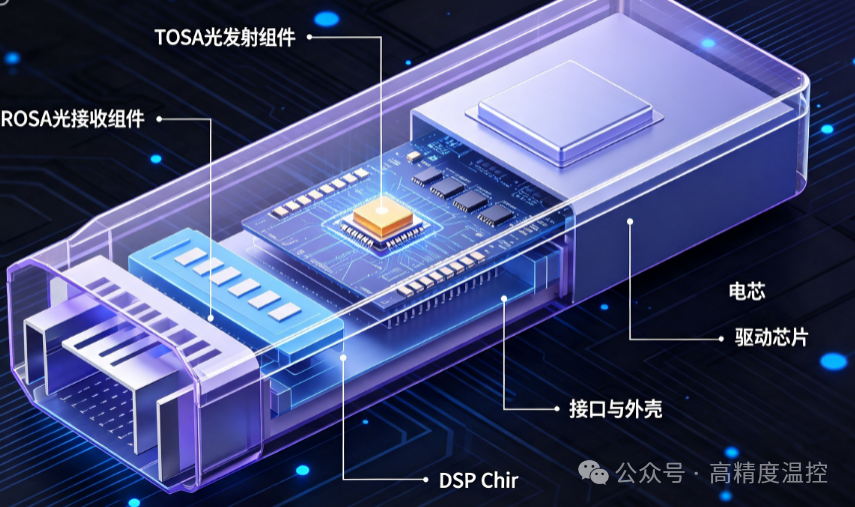

光模塊由哪些核心部件構成
TOSA 光發射組件
負責光信號轉電信號，核心為光電探測器，把微弱光信號轉換成電流信號，完成光電轉換。
電芯片（驅動、TIA、DSP）
驅動芯片控制激光器發光；跨阻放大器 TIA 放大微弱光生電流；高速 DSP 芯片負責信號均衡、時鐘恢復、編碼解碼，是高速光模塊的大腦。
接口與外殼
金手指對接交換機，LC/MPO 等光口連接光纖；金屬外殼實現散熱、屏蔽電磁干擾，支持熱插拔更換。
02
PART
發射通路：電信號如何變成光信號（電→光）

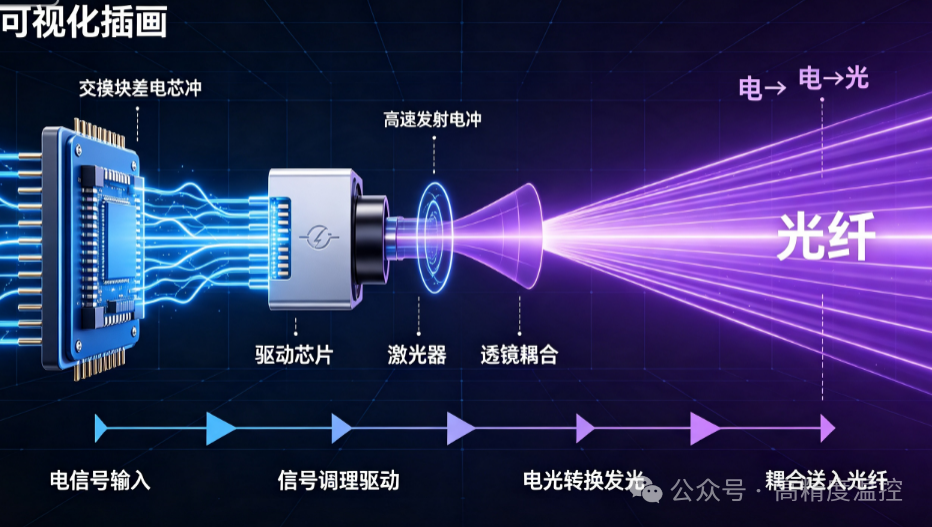

發射端 TX，就是把設備的 0/1 電比特流，變成明暗變化的光脈沖，完整流程分為四步：
電信號輸入
交換機 / 交換芯片輸出高速差分電信號，通過金手指送入光模塊內部電路。
信號調理驅動
電信號送至激光驅動芯片，芯片輸出偏置電流與調制電流，精準控制激光器的工作狀態，補償高頻信號損耗。高速模塊中 DSP 芯片還會完成信號預加重、PAM4 編碼等處理。
電光轉換發光
電流輸入 TOSA 內部激光器。短距離多模場景多用 VCSEL 垂直腔面發射激光器；長距離單模傳輸采用 DFB 分布反饋激光器或 EML 電吸收調制激光器。電流變化直接改變光輸出強弱：電信號 “1” 對應強光脈沖，電信號 “0” 對應弱光，數據就被加載到光束之上。
耦合送入光纖
調制后的光束，經過微型透鏡匯聚、光隔離器阻擋反射光干擾，精準耦合進光纖，以光信號形式向外傳輸。同時 TOSA 內部監控光電二極管實時采集激光器輸出功率，配合 APC 自動功率控制電路，穩定發光功率，保障長期工作穩定。
03
PART
接收通路：光信號如何還原成電信號（光→電）

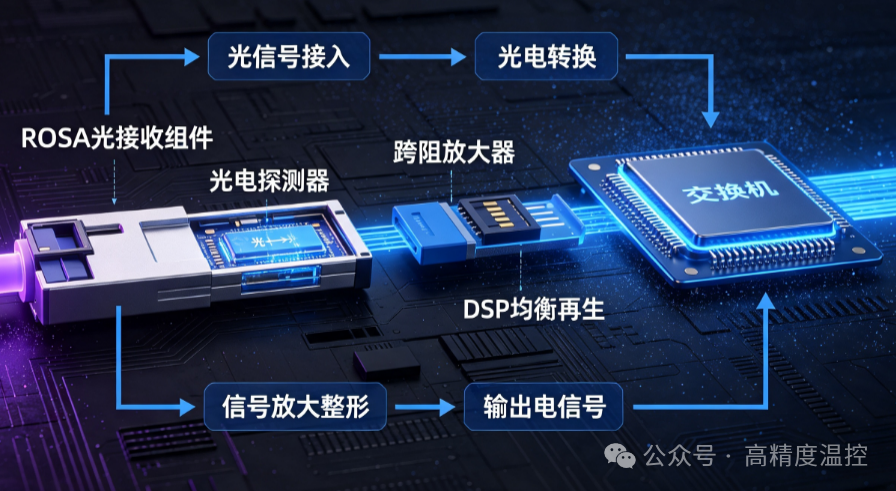

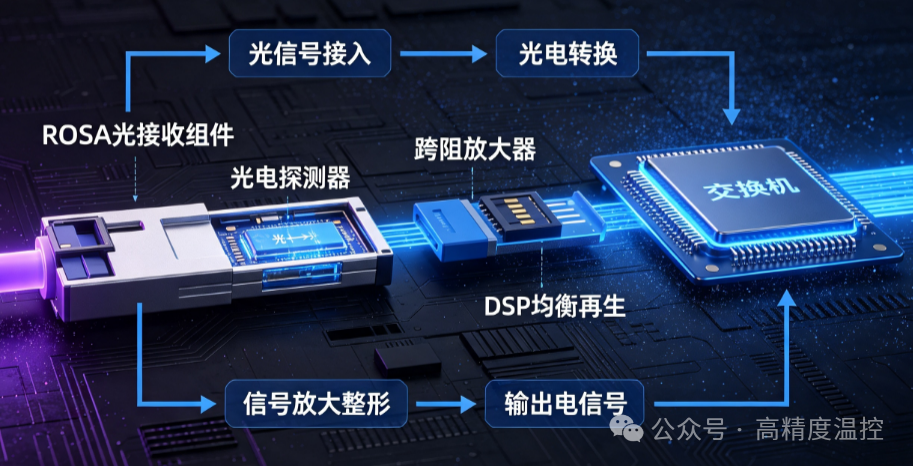

接收端 RX 與發射端反向工作，把光纖傳輸過來衰減后的微弱光信號，重新還原成設備可識別的電信號，步驟如下：
光信號接入
攜帶數據的光信號，從光纖進入 ROSA 接收組件。長距離傳輸后光功率往往非常微弱。
光電轉換
光束聚焦照射光電探測器芯片。短距強光場景使用 PIN 光電二極管；遠距離弱光接收選用 APD 雪崩光電二極管，依靠雪崩效應實現信號內部放大。光子撞擊芯片后，轉化為微弱的光生電流。
信號放大整形
微弱電流送入跨阻放大器 TIA，將電流信號轉換成電壓信號，完成初步放大。高速模塊中，信號送入 DSP 芯片，做均衡補償、消除色散帶來的信號畸變，同時 CDR 電路提取同步時鐘，對失真數據重新判決再生，修復傳輸過程產生的抖動與噪聲。
輸出電信號
經過修復的標準高速電信號，再通過金手指回傳給交換機芯片，完成信號還原，上層設備即可讀取完整數據。
04
PART

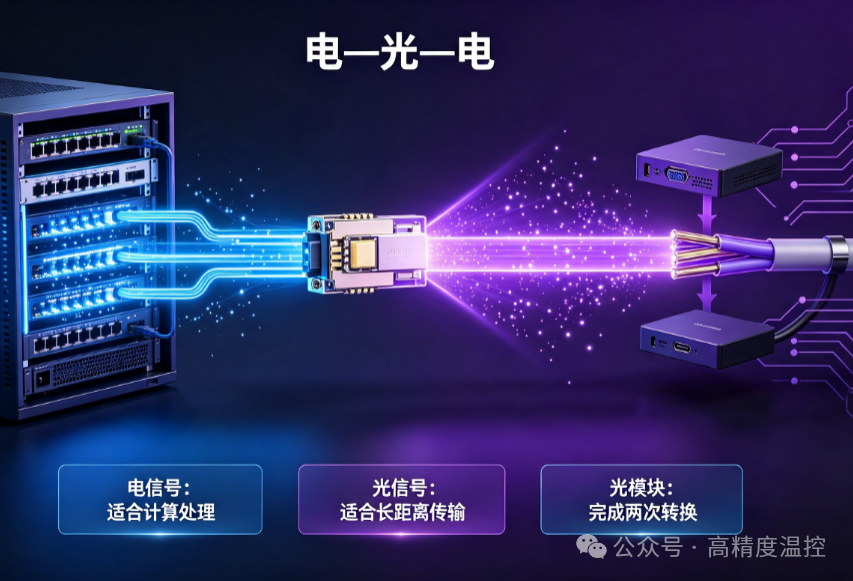

為什么必須做 “電?光?電” 轉換？
服務器、交換機內部只能識別電信號，但電信號有明顯短板：銅線傳輸帶寬有限，距離一長信號衰減嚴重，還容易受電磁干擾。
而光纖傳輸擁有巨大優勢：帶寬極高、幾乎不受電磁干擾、信號衰減小，可以幾十米到上百公里高速傳輸。但光纖只能傳輸光，無法識別電信號。
光模塊就是兩者之間的橋梁：設備內部用電做計算處理，傳輸時轉為光跑光纖鏈路，到達目的地后，再轉回電信號交給設備運算。這也是現代高速網絡最底層的物理邏輯。
05
PART

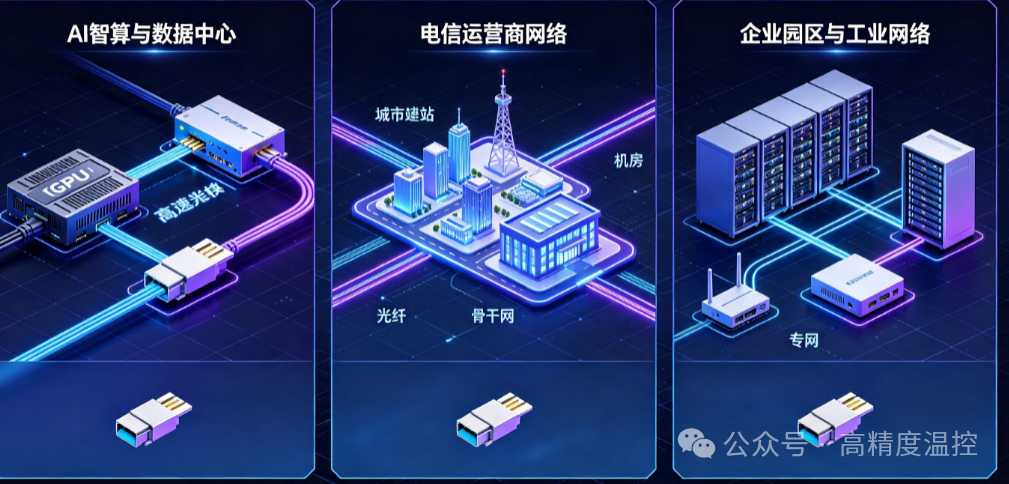

光模塊的主流應用場景
AI 智算、數據中心
當前最大應用場景，400G/800G/1.6T 高速光模塊大量用于 GPU 集群、服務器、交換機互聯，解決大模型訓練海量數據交互需求，支撐算力高速流轉。
電信運營商網絡
5G 基站、城域網、骨干傳輸網，不同速率光模塊實現基站回傳、城市之間遠距離通信。
企業園區、工業網絡
大型企業機房、工業專網，依靠光模塊實現長距離穩定組網。
