硅基半導體正逼近由基礎物理決定的性能極限,尋找替代材料日益迫切。金剛石憑借寬帶隙、高熱導率與化學惰性,成為量子計算、納米傳感與先進電子學的有力候選,但其n型摻雜困難、重硼摻雜會導致晶格畸變、晶界與缺陷散射也限制了器件性能。石墨烯則具有高載流子遷移率與可調電子特性,二者結合構建的石墨烯/金剛石(G/D)異質結,可將石墨烯的零帶隙狄拉克錐與金剛石的超寬帶隙結合,實現界面電荷再分布、調控費米能級,并有望克服石墨烯“狄拉克點電子態缺失”的局限。
其中,石墨烯二維面平行于金剛石表面的type-P構型最利于與標準芯片架構集成,但目前多數G/D結采用垂直的type-V構型(石墨烯面垂直于金剛石),高質量、強鍵合的type-P異質結長期難以實現。金剛石(111)面與石墨烯(0002)面晶格匹配良好(C—C鍵長差<2%,1.45 ?對1.42 ?),為直接轉變提供了可能;然而層轉移法界面鍵合弱、工藝繁瑣,真空退火會產生小尺寸、無序分布的少層石墨烯,激光石墨化又易造成局部燒蝕與缺陷累積。迄今,共價鍵合的type-P G/D異質結尚無報道。
近期,德國錫根大學姜辛教授與齊魯工業大學蓋志剛研究員共同通訊,報道了一種利用熱電子輻照在金剛石(111)面上制備共價鍵合石墨烯(0002)/金剛石(111)異質結的策略。與透射電鏡中keV級聚焦電子束不同,該方法采用熱燈絲發射的低能熱電子,在低壓氫氣氛圍下經正偏壓加速射向金剛石襯底,提供大面積、均勻的近表面能量輸入與可控?zé)釄?chǎng)。
通過將表面溫度控制在C—C共價鍵斷裂閾值以下,抑制表層直接石墨化(即type-V結構),從而在表層下方形成二維活性層,驅動金剛石(111)向石墨烯(0002)的面內轉變,最終獲得完全覆蓋金剛石(111)面、界面共價鍵合的高質量type-P異質結。結合結構表征與理論計算,作者闡明了該結的形成機制與能帶特性,并提出六方金剛石(lonsdaleite)作為中間態,在轉變?yōu)槭又捌痍P(guān)鍵作用。該異質結在當前測試構型下展現出高壓阻響應,應變因子(GF)達 ?1149。這一性能主要源于兩方面:一是異質結在金剛石表面誘導形成的富電子層;二是應力顯著提升了金剛石層內碳C 2p軌道的態密度。

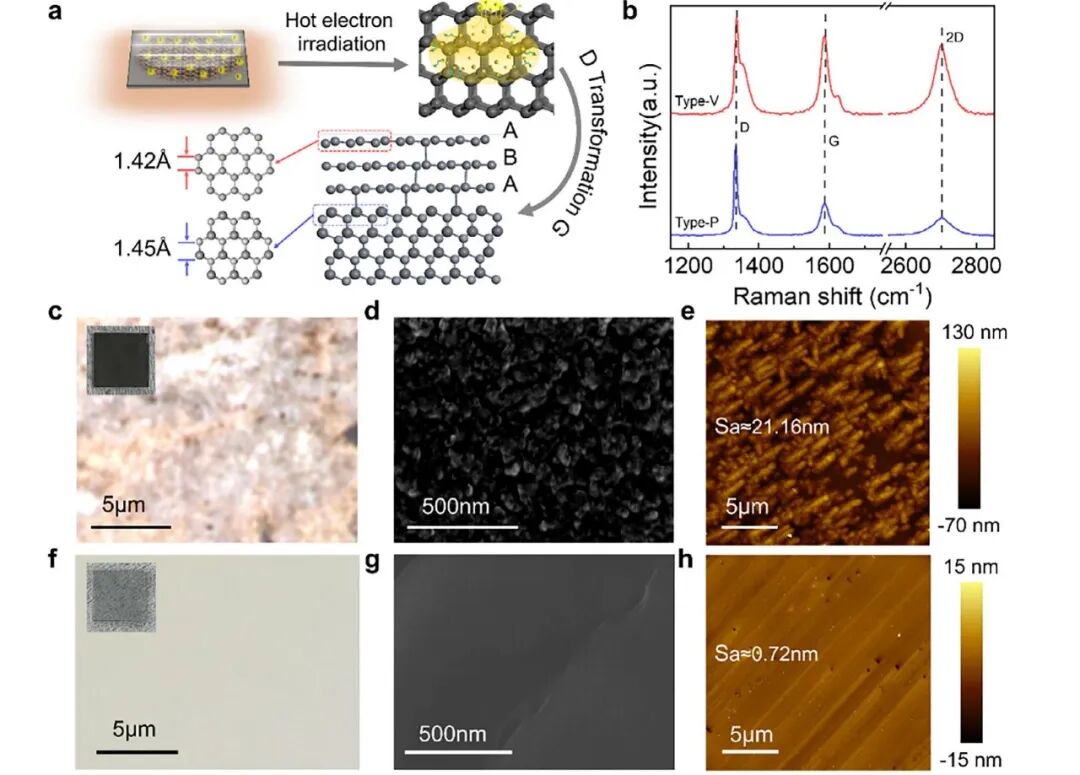

圖1 G/D異質結的制備與表面結構表征。(A)熱電子輻照制備type-P G/D異質結示意圖;(B)不同G/D異質結的拉曼光譜,均出現金剛石sp3峰(~1332 cm?1)以及石墨烯G(1580 cm?1)、2D(2700 cm?1)峰;(C–E)type-V結構的光學顯微、SEM與AFM圖像;(F–H)type-P結構的相應圖像。type-P表面明顯更平整,粗糙度Sa僅約0.72 nm,接近本征單晶金剛石(0.65 nm),而type-V高達21.16 nm。

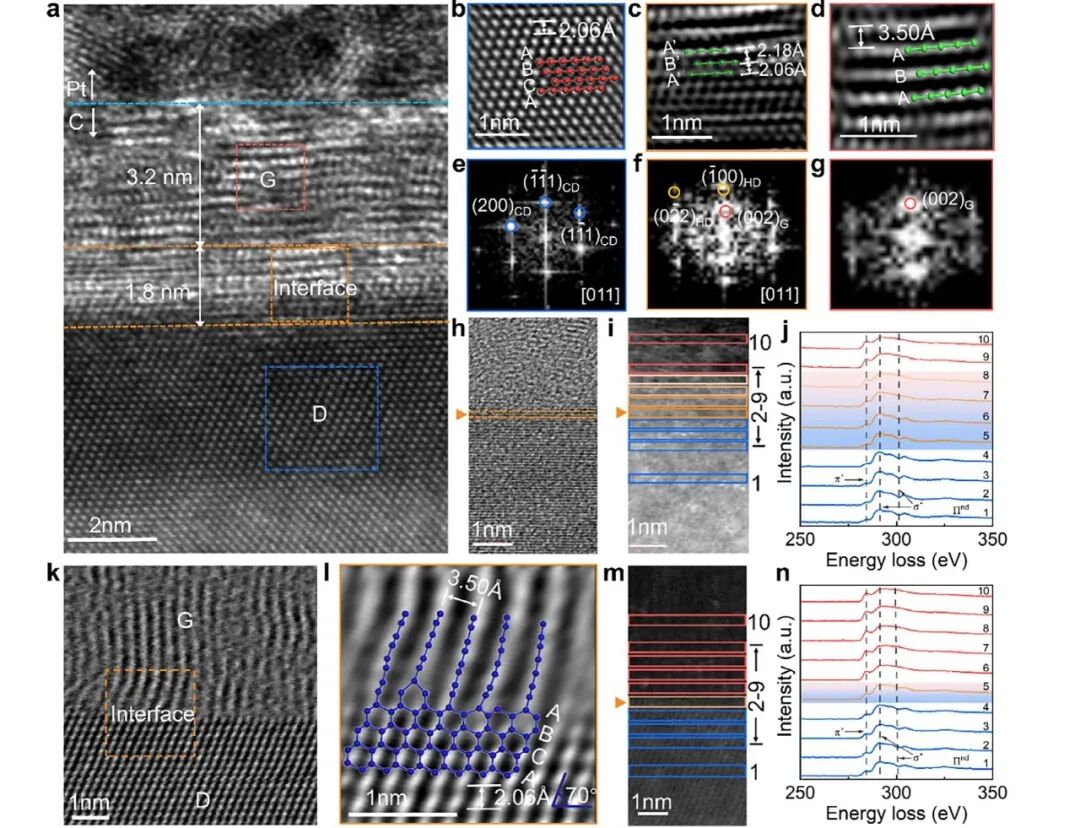

圖2 不同G/D異質結的TEM表征。(A)type-P結構截面TEM圖,可分辨單晶金剛石、界面與石墨烯三個區域;(B–D)金剛石(藍)、界面(黃)、石墨烯(紅)區域的高分辨明場像,分別對應立方金剛石ABC堆垛(層間距2.06 ?)、六方金剛石A′B′A′堆垛(2.18 ?)與石墨烯ABA堆垛(3.5 ?);(E–G)對應的FFT衍射花樣;(H,I)EELS表征區域的明場與暗場像;(J)各區域芯能級損失譜,展示碳鍵合從sp3(σ*峰292 eV、302 eV凹陷)到sp2(π*峰285 eV)的漸變;(K–N)type-V結構的相應表征,其相變僅發生在約1–2個原子層的極窄范圍內。

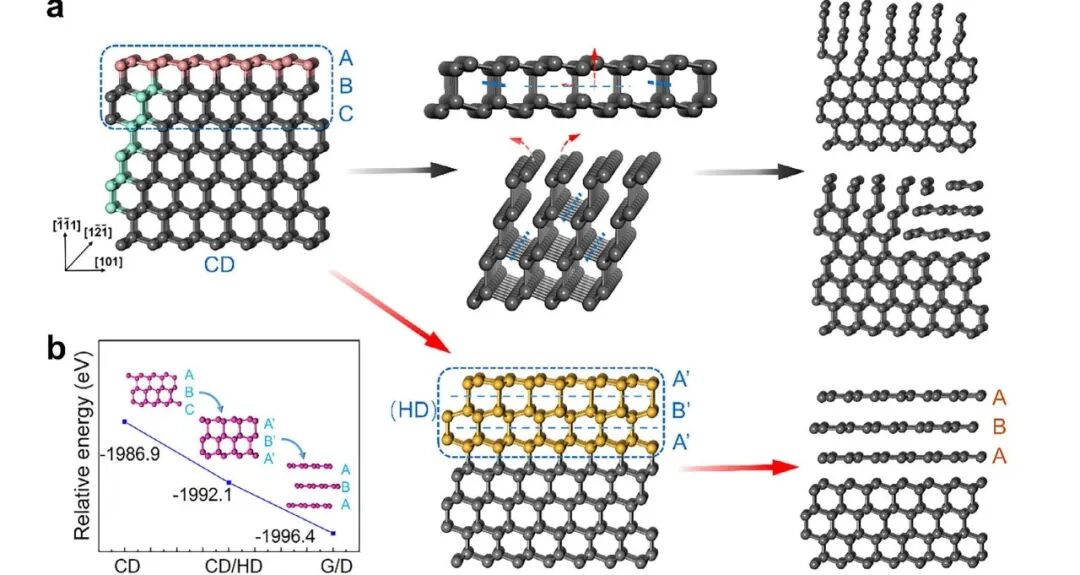

圖3 G/D異質結的形成機制。(A)經金剛石表面相變形成G/D異質結的結構示意圖;(B)不同結構中碳原子相對原子能的計算結果,能量沿“立方金剛石(CD)→CD/六方金剛石(HD)復合結構→G/D”依次降低,表明六方金剛石中間態降低了相變勢壘、提升了轉變效率。

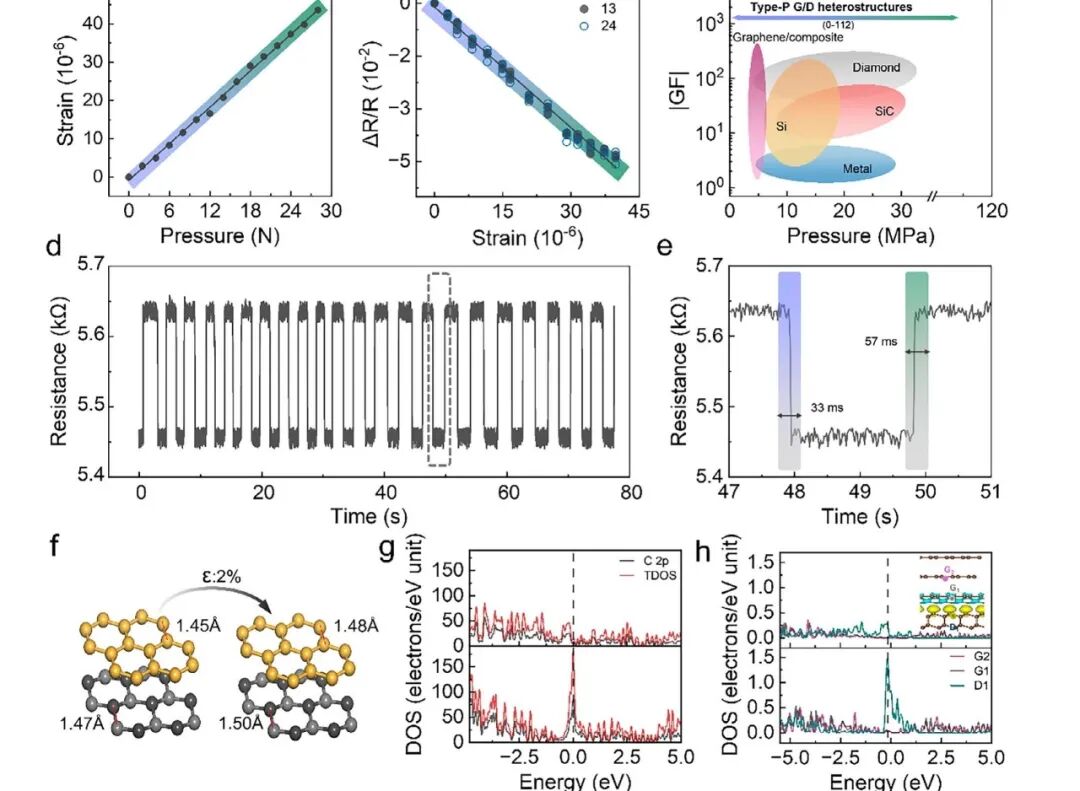

圖4 壓阻性能表征。(A)有限元分析得到的異質結應變與壓力關系;(B)相對電阻變化(ΔR/R?)隨應變的變化及計算所得GF,type-P G/D異質結GF為 ?1149;(C)本工作與文獻中其他壓阻材料的GF及量程對比;(D,E)28 N循環加載下的電阻變化與響應時間,加壓與卸壓響應分別約 33 ms 與 57 ms;(F)2%雙軸拉伸應變下的晶體結構變化;(G)2%應變下的態密度變化;(H)石墨相與金剛石相中特定碳原子的局域態密度,插圖為界面電荷密度差(綠、黃分別代表電荷耗盡與積累)。
作者在單晶金剛石(111)面上通過熱電子輻照成功制備了共價鍵合的type-P G/D異質結,規避了層轉移工藝的復雜性與潛在材料損傷,并顯著增強了石墨烯與金剛石的界面鍵合強度。TEM–EELS證據表明界面存在sp2/sp3共價鍵合,DFT計算揭示了界面電荷再分布與應變誘導的態密度增強,與宏觀測得的負電阻變化形成自洽的實驗—理論關聯。
憑借金剛石高硬度、耐腐蝕、環境穩定等本征特性,該異質結有望同時兼顧壓阻材料“靈敏度—量程—穩定性”的三難權衡,其工作壓力范圍可達 0–112 MPa,在高溫、抗輻射、寬量程、快響應等極端環境傳感領域具有應用潛力。此外,共價鍵合的G/D界面還可能對界面熱輸運與金剛石基熱管理具有啟示意義。晶圓級工藝、器件級優化與器件間統計仍有待進一步研究。
