單片機堆棧是什么？
簡單來說是在RAM區的一塊存儲空間，在系統空間中用作臨時數據存儲，遵循后進先出的原則。
棧空間操作的關鍵點之一就是棧指針寄存器，每次執行棧操作時，棧指針的內容自動調整。
按照通常的說法，向棧中存儲數據稱為“壓棧”（使用PUSH指令），恢復數據稱為“出棧”（使用POP指令）。根據所使用架構的不同，有些處理器在向棧存入數據時地址會自動增加，而有些則會減小。
這就意味著棧指針始終指向棧空間的最后一個數據，在執行數據存儲前（PUSH），棧指針會首先減小。
PUSH和POP通常用在函數或子程序的開始和結尾處。在函數開始執行時，PUSH操作將寄存器的當前內容存入棧空間；執行結束前，POP又將棧空間存儲的數據恢復。一般說來，對每個寄存器的PUSH操作都應相應的進行POP操作。否則恢復的數據可能無法對應之前的寄存器，這樣會導致無法預期的后果，比如棧溢出。

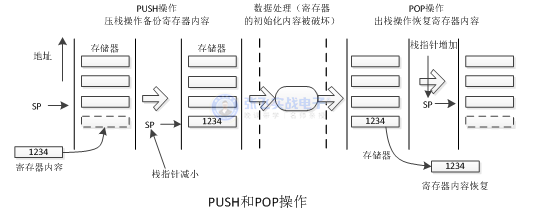

下面看一下壓棧和出棧的操作過程：
再來說一下堆棧的作用：
子程序調用和中斷服務時，CPU自動將當前PC值壓棧保存，返回時自動將PC值彈棧。
保護現場/恢復現場。
數據傳輸
再來說一下堆棧操作的一些規則。
比如Cortex-M0處理器每次出棧以及壓棧操作的最小單位是4字節（32位），還可以使用一條指令實現對多個寄存器的壓棧和出棧操作。顯然Cortex-M0的棧空間被設計為字對齊的（地址值必須是4的倍數，比如0x0、0x4、0x8等）。
對于Cortex-M0處理器，可以通過R13或SP訪問R13或SP，根據處理器狀態和CONTROL寄存器值的不同，訪問的棧指針可以是主棧指針（MSP），也可以是進程棧指針（PSP）。許多簡單的應用只會用到一個棧指針，一般默認是主棧指針（MSP），進程棧指針通過只用于嵌入式應用的操作系統（OS）。
對于Cortex-M0處理器由于棧是向下生長的（滿遞減），內存的上邊界通常會被用作棧指針的初始值。例如，如果內存區域?yàn)?x20000000~0x20007FFF，我們可以將棧指針的初始值設為0x20008000，在這種情況下，第一次壓棧操作會將數據存至0x20007FFC開始的字中，這也是內存的最高4字節。
