中國工程師最喜歡的10大RF器件

為了方便無線通信設計工程師挑選和對比射頻前端器件，ASPENCORE《電子工程專輯》分析師團隊按照射頻前端的五大組成（開關、濾波器、PA、LNA和雙工器），將國際和國產廠商分開歸為10個類別，每個類別挑選出3家廠商及其代表產品給予簡要介紹。感興趣的朋友可以參考選擇，并可以在文末投票評選出“中國工程師最喜歡的10大RF器件”。這10個類別分別是：

• 國際SAW濾波器廠商
• 國內SAW濾波器廠商
• BAW濾波器廠商
• 國際PA廠商
• 國內PA廠商
• 國際LNA廠商
• 國內LNA廠商
• 國際RF開關廠商
• 國內RF開關廠商
• 雙工器廠商

射頻前端（RFFE）主要組成部分

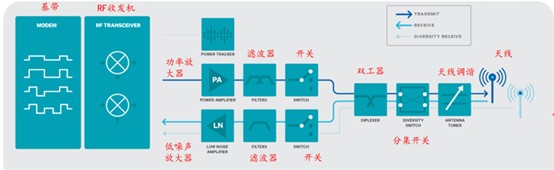

作為無線通信的核心組成部分，射頻前端（RFFE）主要由射頻開關（Switch）、射頻低噪聲放大器(LNA)、射頻功率放大器(PA)、雙工器(Duplexers)、射頻濾波器(Filter)五大器件組成。從信號傳輸路徑來說，可以分為信號接收路徑和信號發射路徑。

• 接收路徑：天線(接收信號)-開關&濾波器-LNA(小信號放大)-射頻收發-基帶；
• 發射路徑：基帶-射頻收發-PA(功率放大器)-開關&濾波器-天線(發射信號)。

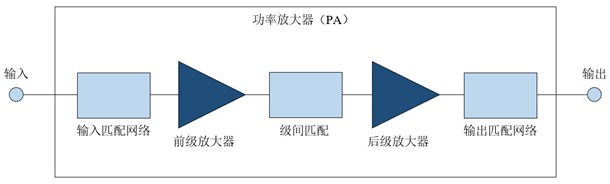

在射頻前端（RFFE）組件中，功率放大器主要負責發射通道的射頻信號放大。在發射信號時通過PA放大輸入信號，使得輸出信號的幅度足夠大以便后續處理。其工作原理示意圖如下：濾波器負責發射及接收信號的頻率選擇和濾波，保障信號在不同頻率互不干擾地傳輸。移動設備的濾波器主要采用表面聲波(SAW)和體聲波(BAW)兩種技術制造。雙工器負責接收/發送通道的雙工切換及射頻信號濾波，雙工器、三工器、四工器和多路復用器通常采用多個濾波器的組合。

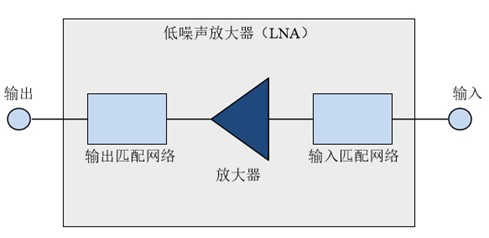

低噪聲放大器主要用于接收通道中的小信號放大，其工作原理如下圖所示：輸入的射頻信號被輸入匹配網絡轉化為電壓，經過放大器對電壓進行放大，同時在放大過程中最大程度降低自身噪聲的引入，最后經過輸出匹配網絡轉化為放大后功率信號輸出。

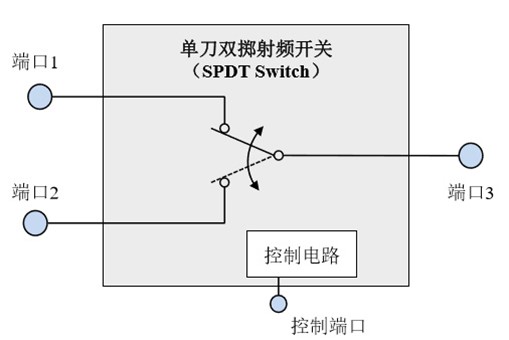

射頻開關在打開和關閉之間切換，允許信號通過或不通過。可分為單刀單擲、單刀雙擲、多刀多擲開關。射頻開關的工作原理如下圖所示：當射頻開關的控制端口加上不同電壓時，射頻開關各端口將呈現不同的連通性。以單刀雙擲射頻開關為例，當控制端口加上正電壓時，連接端口 1 與端口 3 的電路導通，同時連接端口 2 與端口 3 的電路斷開；當控制端口加上零電壓時，連接端口 1 與端口 3 的電路斷開，同時連接端口 2 與端口 3 的電路導通。

射頻前端器件的技術和制造趨勢是模組化，即將射頻開關、低噪聲放大器、濾波器、雙工器、功率放大器等兩種或者兩種以上的分立器件集成為一個模組。目前射頻前端模組主要有以下類型：DiFEM（集成射頻開關和濾波器）、LFEM(集成射頻開關、低噪聲放大器和濾波器)、 FEMiD（集成射頻開關、濾波器和雙工器）、PAMiD（集成多模式多頻帶PA和FEMiD）。

全球射頻前端的市場趨勢

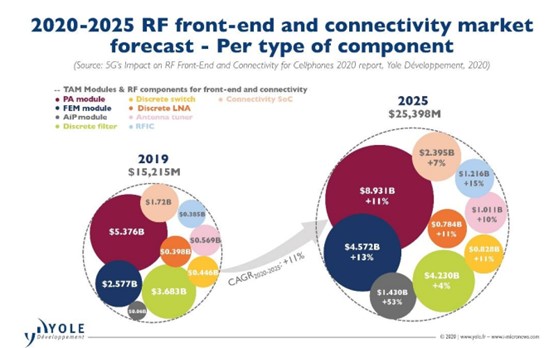

據權威調研機構Yole數據，2018年全球移動終端射頻前端市場規模為150億美元，2019年射頻前端市場為167億美元，到2022年有望達到221.75億美元，預計2025年將達到258億美元。以市場份額來看，2018年前五大射頻器件提供商占據了射頻前端市場份額的八成，其中包括Murata 26%，Skyworks 21%，Broadcom 14%，Qorvo 13%，Qualcomm 7%。

具體而言，未來幾年PA模塊市場將從2019年的54億美元增長到2025年的89億美元。FEM模塊市場將從2019年的26億美元增長到2025年的46億美元。隨著寬帶PA和濾波器的發展，5G對RF前端提出了很大挑戰。而為了支持5G應用，各家RF前端供應商都在進行大量投資，特別是在設計和材料工程方面。

另外，SAW和BAW濾波器在現今的射頻領域尤其重要。隨著5G和WiFi 6的興起，幾乎所有的市場領導者都在研發和尋求BAW解決方案。

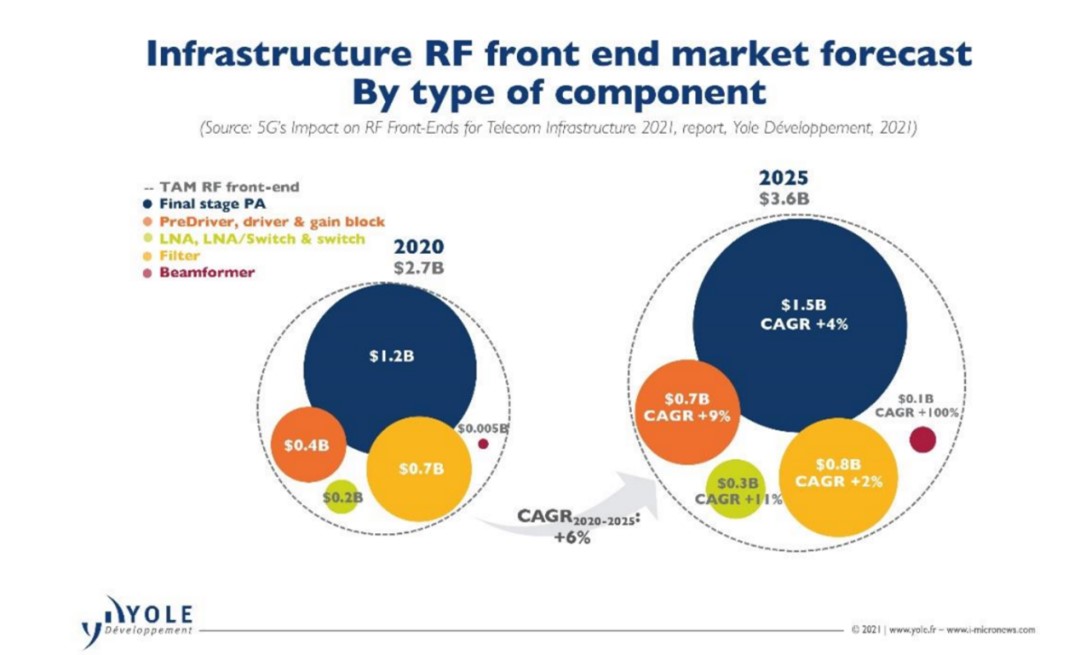

再看電信基礎設施的射頻前端組件市場。Yole預測電信基礎設施RF市場在2020 年的規模為27億美元，到2023年預期將達到42億美元。但到2025年，這個市場的規模又將回落到36億美元。原因有兩方面。首先，有源天線系統的滲透率在2023 年將達到最大。其次，5G目前正在逐步展開，2023年將達到頂峰。在此之后，無線通信系統安裝工作將緩慢地從部署過渡到升級，所需數量也會隨之減少。

工程師最喜歡的10大RF器件

為了方便無線通信設備設計工程師挑選和對比射頻前端器件，ASPENCORE《電子工程專輯》分析師團隊按照射頻前端的五大組成，將國際和國產廠商分開歸為10個類別，每個類別挑選出3家廠商及其代表產品給予簡要介紹。工程師朋友可以參考選擇，并可以在文末投票評選出您最喜歡的10大RF器件。

國際SAW濾波器廠商

• 村田SAW I.H.P. WiFi濾波器SAFQA2G45MA0G0A

特性參數如下：I.H.P. SAW；低插入損耗；高Q性能；工作溫度范圍-20 to +85 deg.C；輸入功率：+25 dBm 5000 h +50 deg.C；終端直接的DC電壓：3V (25+/-2 deg.C)；終端之間的最小阻抗：10M ohm。

• Taiyo Yuden SAW和FBAR濾波器F6QA2G350M2QA-J

Taiyo Yuden SAW和FBAR濾波器具有高濾波和頻率利用效率，適用于高速數據傳輸。SAW和FBAR濾波器具有高隔離度和良好靈敏度，可實現最佳性能，通過低插入損耗降低功耗，為最新設計提供經濟高效的解決方案。

特性參數：支持藍牙、LTE、WLAN、TD-SCDMA、CDMA、W-CDMA、ISM900、GPS和GSM；提供雙工器、三工器、四工器、發射器、收發器、收發器雙工、接收器、接收器雙工、接收器三工等類型；低插入損耗和高功率處理能力；高衰減，可降低信號干擾；頻率范圍：710MHz至2.655 GHz；阻抗：50Ω至100Ω；封裝尺寸：小至1.1x0.9x0.44mm；工作溫度范圍：-30°C至+90°C；采用氣密密封 (MSL1)，可靠性高。

• TDK SAW DEA162495BT-1289A1

特性參數：適用于W-LAN、WiMAX、Bluetooth、UMTS、LTE、5G；蜂窩網絡頻帶 ：Band 7/30/38/40/41/69；長度(L) ：1.60mm ±0.10mm；寬度(W) ；0.80mm ±0.15mm；厚度(T) ：0.60mm ±0.10mm； 特性阻抗 (Ω)        ：50se | 50se；開始/停止頻率：2300～2690MHz；插入損耗 [Max.] 2dB；衰減量 [Min.] 12dB at 100～1800MHz，25dB at 3600～4000MHz；反射損失 [Min.] 10dB。

國內SAW濾波器廠商

• 順絡電子SLFB 18系列多層芯片LC帶通濾波器

SLFB 18系列濾波器適用于GSM、LTE和5G移動通信設備，以及藍牙、WLAN和基站等應用。該系列SAW濾波器具有如下特性：低插入損耗和高衰減；小尺寸和高密度；易于焊接貼裝；工作溫度范圍為: -40℃ ~+ 85℃/ -55℃ ~+ 125℃。

• 無錫好達電子SAW濾波器

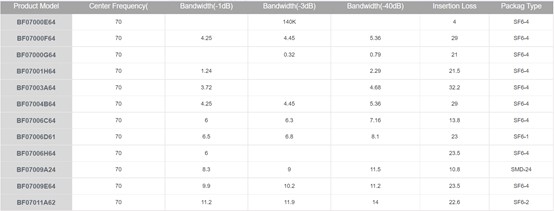

好達電子主要產品包括聲表面波濾波器、雙工器、諧振器，應用于手機、通信基站，LTE模塊，物聯網，車聯網，智能家居，及其它射頻通訊領域。該公司擁有先進的CSP和SMD生產線，可生產尺寸為1.6*1.2的雙工器、0.9*0.7的濾波器等。其SAW濾波器主要客戶包括中興、宇龍、三星、藍寶、富士康、魅族等，SAW濾波器系列產品及基本特性參數如下：

• 德清華瑩SAW濾波器

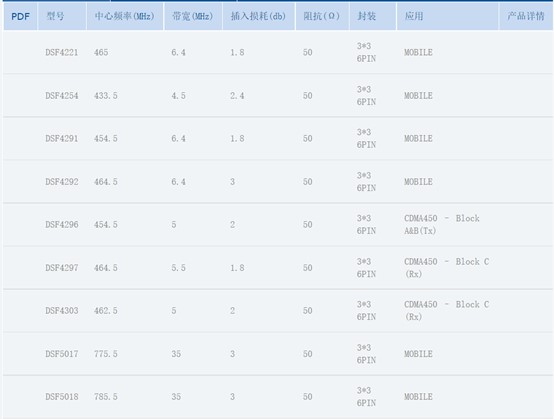

該公司月產各類聲表諧振器和聲表濾波器8000萬只，廣泛應用于遙控、安防、智能家居等領域。其SAW濾波器系列產品特性參數如下：

BAW濾波器廠商

薄膜體聲波諧振器 (FBAR) 濾波器是一種體聲波 (BAW) 濾波器，具有優異的性能，與表面聲波 (SAW) 濾波器相比，具有較陡的抑制曲線。

• 博通Broadcom ACPF-7A24芯片級帶通濾波器

ACPF-7A24專為移動Wi-Fi/藍牙應用而設計（2401 MHz 至 2481.5 MHz），這類應用需要高衰減相鄰頻譜（例如，LTE 頻段 7、38、40A、和 41B) 以滿足共存要求。該器件的封裝尺寸僅為 0.585 x 0.721 x 0.244 mm，使得ACPF-7A24小于 0402 尺寸的 SMT 元件。

其特性參數如下：性能保證 –30°C 至 +85°C；Wi-Fi 頻段插入損耗（絕對）：1.2 dB 典型值，+25°C；Wi-Fi 頻段插入損耗 (Ch Avg)：0.9 dB（典型值），+25°C；高額定功率：+27 dBm 最大額定功率（LTE 調制，平均數）；符合 RoHS 6、無鹵、不含 TBBPA。

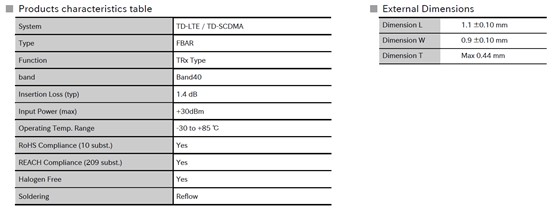

• 村田BAW移動通信用FBAR器件F6HH2G350EH75

特性參數：低插入損耗、高衰減、小尺寸包裝、氣密密封的高可靠性 (MSL1)。

• QORVO 885075 2350 MHz RF BAW 濾波器

Qorvo 885075 是一款高性能體聲波 (BAW) Tx/Rx 濾波器，可滿足B40中使用的嚴格LTE抑制要求，專為滿足 LTE 傳輸系統在所有工作條件下對插入損耗和抑制的高性能預期而設計。

Qorvo 先進的 LowDrift濾波器可實現高水平的LTE共存無線網絡覆蓋， 適用于移動設備的頻段40 Tx/Rx。其特性參數如下：高選擇性 BAW 濾波器可在全帶寬和工作條件下實現低插入損耗；WLAN 頻帶中的抑制最小為 40dB；性能 -20 至 +90 C；符合 RoHS，無鉛/無鹵模塊封裝。

國際PA廠商

• Skyworks PA模塊SKY58277-11

用于 LTE 和 NR 的 SKY58277-11 前端模塊 (FEM) 是 Skyworks Sky5 5G 技術產品組合的新成員。該器件采用單個 5.0 mm x 3.0 mm x 0.7 mm（最大）外形尺寸封裝。SKY58277-11 采用增強型架構，覆蓋多個頻段，滿足 CP-OFDM 和 DFTS-OFDM 調制的頻譜線性要求，帶寬高達 100 MHz，資源塊分配高達 273。輸出功率通過改變輸入功率和調整 VCC 來控制以最大限度地提高效率。極低的漏電流最大限度地延長了手機的待機時間。

這種30-pad表面貼裝 (SMT) 模塊由 PA 模塊、匹配到 50 歐姆的輸入和輸出端口、MIPI 標準數字控制模塊、單端濾波器、天線和Tx-Rx開關，以及低噪聲放大器 (LNA) 組成。

其特性參數如下：支持頻段：4G/5G NR B42、B43、B48、n48、n77和n78；無數字的全功率平均功率跟蹤 (APT) 支持；預失真 (DPD)；UHB S-PAD 覆蓋 B42、B43、B48、n48、n77 和 n78；高性能 APT PA 核心；支持快速 SRS 跳頻時序要求；掉電模式下漏電流低；集成 TX-RX 開關和SRS 開關；兩個集成 LNA、濾波器和開關路徑同時支持主模塊和 MIMO 在同一模塊內接收；符合 MIPI v2.1 的 52MHz RFFESM 總線，MIPI v3.0 兼容 RX 功能支持；小而薄的封裝：5.0 x 3.0 x 0.7毫米、30-pad 配置、帶保形屏蔽的 LGA。

• 博通AFEM-9086模塊

AFEM-9086是一種多頻段多模模塊，包括功率放大器 (PA)、雙工器、ANT 開關、雙向耦合器和低噪聲放大器 (LNA)。該模塊支持 UMTS/LTE 頻段 1、2/25、3、4/66、34 和 39，以及 CDMA BC1。 AFEM-9086可支持FDD 頻段和 TDD 頻段的包絡跟蹤 (ET)，以及B1+B3 和 B25+B66 的載波聚合 (CA)。其輸入和輸出端子內部匹配到50歐姆，功率放大器采用先進的 InGaP HBT技術制造。

其主要特性如下：支持UMTS/LTE B1、B2/B25、B3、B4/B66；TD-SCDMA B34/B39 和

TD-LTE B39；CDMA C2K BC1；兼容 B1+B3 載波聚合；與 MPIP RFFE 兼容；小尺寸（5.5 × 8.2 mm2）；出色的線性度；偏置（靜態電流）由MIPI REFFE控制；無鉛和 RoHS合規。

• Qorvo RF6886 100-1000 MHz、3.6V線性功率放大器

Qorvo 的 RF6886 是一款線性、高功率、高效率放大器，設計用于線性或飽和傳輸應用中的末級/驅動器。該器件采用先進的 InGaP HBT 工藝制造，外部匹配允許在 100MHz 到 1000MHz 的標準頻段中使用。

其特性參數如下：100MHz 至 1000MHz；單 3.6V 電源；34dBm OP1dB；36.5dBm 飽和輸出功率；50% 效率。

國內PA廠商

• 飛驤科技5G射頻前端產品系列

飛驤科技推出的5G射頻前端解決方案是一套完整的射頻芯片產品族，包括：

1. 支持Sub-6GHz的LPAMiF模塊FX6779，處理n77/78/79頻段的發射和接收，內含PA/LNA/濾波器/開關，支持PC2功率，支持高通和聯發科平臺；
2. FX6779的簡化版FX6777，專門支持n77/78頻段；
3. 支持Sub-6GHz的LFEM模塊FX6728，處理n77/78/79頻段的分集接收，內含LNA/濾波器/開關，支持高通和聯發科平臺；
4. FX6728的簡化版FX6727，專門支持n77/78頻段；
5. 支持Sub-3GHz n41頻段的PAMiF模塊FX6241，處理n41頻段的發射和接收，內含PA/濾波器/開關，支持n41 PC2功率；
6. 支持Sub-3GHz 全頻段的多模多頻PA產品FX5627H，處理包含n41、n1、n3等全部Sub-3GHz頻段的發射，n41頻段支持PC2功率，其他頻段支持PC3功率；
7. 支持GSM/EDGE頻段的高功率PA產品FX5566，用于采用Vramp-Mode的聯發科平臺；FX5565用于采用Linear-Mode的高通等平臺，可滿足5G復雜系統下的極高2G功率要求；
8. 用于天線調諧的4xSPST開關FX5787和FX5789，分別支持45V和80V應用，支持頻率高達6GHz；
9. 用于天線交換的DPDT開關FX5722和DP4T開關FX5724，支持頻率高達6GHz，提供1.8us的切換速度；
10. 用于頻段切換的SPDT開關FX5712和SP4T開關FX5714，支持頻率高達6GHz，提供1.5us的切換速度。

FX6779/FX6777/FX6728/FX6727等產品組合可以完整滿足Sub-6GHz頻段1T4R、2T4R等方式的任意5G NR應用；在Sub-3GHz頻段，FX6241和FX5627H可以覆蓋所有頻段，同時組合滿足EN-DC應用需求；6種5G開關全面覆蓋所有5G開關應用場景，并能提供低于2us的極速切換速度。

• 昂瑞微PAMiD OM9085-11

昂瑞微（原中科漢天下）OM9085-11 是一款多模多頻段Tx-Rx 前端模塊 (FEM)，可支持 2G/3G/4G移動設備，并在3G/4G模式下高效運行。該FEM集成了低頻段 3G/4G PA模塊、低頻段和高頻段 2G PA 模塊、帶MIPI RFFE 接口的硅控制器、RF頻段開關、天線開關、雙向耦合器，以及用于頻段 8、12、20 和 26的集成濾波器。

9085-11 FEM 針對 LTE Advanced 進行了優化，它利用載波聚合實現更高的數據速率。 FEM 內部的組合濾波、RF 匹配和 TRx 切換優化了流行的下行鏈路 (DL) CA 頻段組合的性能，所有這些都集成在一個緊湊且低成本的解決方案中。 FEM包含天線和 RFIC 收發器之間的必要組件，并經過優化以提供卓越的 Rx 靈敏度和 Tx 效率。

其特性參數如下：MIPI RFFE 2.0控制接口，帶 1.8 V 標稱電源；用于頻段 8、12、20 和 26 的集成開關雙工濾波器；四個用于外部濾波器的輔助 3G/4G Tx 輸出；四個輔助 3G/4G TRx 端口以支持額外的頻段；諧波相關 LB-MB 下行鏈路 CA 的 Tx 濾波；集成低頻段和高頻段 2G PA；高頻段 2G 與配套的 MB/HB 模塊配合使用；具有級聯支持的集成雙向射頻耦合器；小而薄的封裝：7.6 x 6.0 x 0.80毫米，56-pad 配置。

• 廣州慧智微S5643 PA

S5643使用可重構技術來支持TD-SCDMA、WCDMA、CDMA2000、高速下行鏈路數據包訪問（HSDPA）、高速上行鏈路數據包訪問（HSUPA）和LTE（FDD和TDD）調制。它可以覆3GPP和LTE的多個頻段，可用于多頻段3G/ LTE手機、多頻段3G/ LTE數據卡、3G/LTE MIFI設備等。

其性能特點如下：MMMB PA解決方案，兼容TD-SCDMA，WCDMA，CDMA2000，HSPA+，TDD-LTE和FDD-LTE；支持APT解決方案；通過MIPI接口支持偏差控制和波段選擇；MIPI 2.0 / RFFE接口；小型低背四邊扁平封裝：4.0x6.8 x0.846mm，42-pad配置。

國際LNA廠商

• ADI低噪聲放大器HMC8410

HMC8410是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、假晶高電子遷移率晶體管(pHEMT)低噪聲寬帶放大器，工作頻率范圍為0.01 GHz至10 GHz。HMC8410提供19.5 dB典型增益、1.1 dB典型噪聲系數和33 dBm典型輸出IP3，采用5 V電源電壓時功耗僅為65 mA。這款LNA具有高達22.5 dBm的飽和輸出功率(PSAT)，可用做平衡、I/Q或鏡像抑制混頻器的本振(LO)驅動器。HMC8410還具有輸入/輸出(I/O)，內部匹配50 Ω，采用符合RoHS標準的2 mm × 2 mm LFCSP封裝，非常適合基于表貼技術(SMT)的高容量微波無線通信應用。

• 英飛凌低噪放大器BGA7H1BN6

BGA7H1BN6 是一款適用于3G/LTE的前端低噪聲放大器，覆蓋從1805 MHz 到 2690 MHz的寬頻率范圍。該LNA在4.3 mA 的電流消耗下可提供12.3 dB 增益和 0.85 dB 噪聲系數，電源電壓從1.5 V至3.6 V。該器件具有單線兩態控制（旁路和高增益模式），在旁路模式下，可以提供-3.1dB 的插入損耗。BGA7H1BN6 基于英飛凌科技的 B7HF 硅鍺技術，采用超小型TSNP-6-2 無鉛封裝（面積：0.7 x 1.1 mm2)。

• NXP低噪聲放大器MMIC BGS8H2

BGS8H2 是一款帶旁路開關的低噪聲放大器 (LNA)，適于LTE接收器應用，采用小型塑料 6 引腳極薄無鉛封裝。BGS8H2 需要一個外部匹配電感，針對 2300 MHz 至 2690 MHz 進行了優化。其特性參數如下：噪聲系數 (NF) = 1.0 dB；增益 12.5 dB；旁路開關插入損耗為 2.3 dB；高輸入 1 dB 壓縮點-1.5 dBm；4 dBm 高頻段IP3i；供電電壓 1.5V 至 3.1V；集成電源去耦電容器；關電模式電流消耗 < 1 µA；集成溫度穩定偏置；輸入和輸出直流去耦。

國內LNA廠商

• 卓勝微LNA MXDLN16G

MXDLN16G是一款符合GPS、GLONASS Galileo和Compass標準的高增益、低噪聲放大器（LNA），具有0.6dB的極低噪聲特性、19dB增益，以及卓越的線性度。該器件可以工作于1.1V-2.85V單電源供電狀態，所消耗的電流僅6mA。若處于待機（PD）模式，其功耗可降低至小于1uA。

MXDLN16G采用1mm×1.5mm×0.75mm DFN 6 引腳封裝，適用于汽車導航、個人導航設備 (PND)、帶 GPS 的手機、帶 GPS 的 MID/PAD等。其特性參數如下：高增益：19dB；低噪聲系數 0.6dB @ 1575.42MHz；低工作電流 6mA & PD 電流更小（小于 1uA），1.2V電源下3.5mA電流；單電源電壓范圍 1.1V 至 2.85V；小封裝1mm×1.5mm×0.75mm；無鉛且符合 RoHS 標準。

• 宜確半導體LNA TR4005

宜確半導體的主要產品包括2G/3G/4G/MMMB射頻功率放大器及射頻前端芯片，射頻開關芯片，低噪聲放大器芯片，WiFi射頻前端芯片以及射頻電源芯片等。其LNA產品系列包括：TR4005--5.8GHz低噪聲放大器；TR4004: 2.4GHz低噪聲放大器；TR1501: GPS/GNSS低噪聲放大器。

• 華光瑞芯微電子HG114FH-1低噪聲放大器芯片

HG114FH-1是一款DC～6GHz低噪聲放大器芯片，增益為 17dB@4GHz，噪聲系數小于 2.5dB，1dB 壓縮點輸出，功率為 17dBm，1dB 壓縮點輸出功率17dBm，電壓/電流5V/40mA，芯片尺寸為0.9mm×0.6mm×0.1mm。

國際RF開關廠商

• Skyworks SKY13355-374LF: 0.1-6.0 GHz DPDT開關

SKY13355-374LF 是 pHEMT GaAs 雙刀雙擲 (DPDT) 開關，專為 2.4 和 6.0 GHz 雙頻無線 LAN 應用而設計，在兩個頻段均可具有高線性性能、低插入損耗和高隔離度，適用于雙頻無線局域網 (802.11 a/b/g/n)的分集天線切換。該開關由兩個電壓輸入（V1 和 V2）控制，采用緊湊的 1.5 x 1.5 毫米、6引腳裸露焊盤MLPD封裝。

其特性參數如下：寬帶頻率范圍：0.1 至 6.0 GHz；正控制電壓范圍：1.8 至 5.0 V；低插入損耗：0.6 dB 典型值 @ 2.5 GHz；高隔離度：23.5 dB 典型值 @ 2.5 GHz；P1dB：+33 dBm 典型值 @ 3 V；小型 MLPD無鉛封裝（MSL1，260 °C，符合 JEDEC J-STD-020）。

• Qorvo 700 - 2700 MHz 3G/4G/Diversity RFFE SP7T開關

Qorvo RF1657 是一款低損耗、高隔離度的 SP7T開關，其性能針對需要高線性度的 CDMA、WCDMA 和 LTE 應用進行了優化。RF1657與 RFFE 串行控制兼容，這是許多蜂窩收發器的關鍵要求。該部件采用緊湊的 2mm x 2mm、14 引腳QFN 封裝。

其特性參數如下：出色的插入損耗和隔離性能：0.44dB Typ IL for Band 5，38dB Typ Isolation, Band 5；700MHz 至 2700MHz多頻段支持；RFFE 串行控制接口；功率處理能力：+32dBm 到 50 ohm；2mm x 2mm QFN 封裝；不需要隔直電容器（除非外部直流施加到 RF 端口）。

• 村田XM系列分立開關IC XMSSJE3G0PA-003 XM003-06

XM系列是以SOI（Silicon On Insulator）和GaAs（gallium arsenide）為基礎設計出來的RF開關器件，可以在手機、ISM頻段等無線設備領域廣泛使用。其控制接口也可以使用GPIO，MIPI。這種CMOS DP4T開關適用于無線通信，采用10腳無鉛封裝。

國內RF開關廠商

• 卓勝微射頻開關MXD8625C

MXD8625C是一種單刀雙擲(SPDT) LTE/WCDMA/GSM發射和接收開關，由帶有單個控制引腳的集成GPIO接口來控制開關切換。只要沒有在任何射頻路徑上施加直流電壓，這種開關就不需要外部隔直電容器。

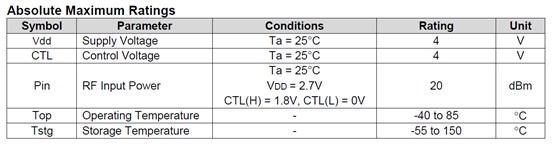

其特性參數如下：寬帶頻率范圍：0.1 至 3 GHz；低插入損耗：0.35 dB @ 2.7 GHz；高隔離度：28 dB 至 2.7 GHz；P0.1dB 36dBm；無需外部隔直電容；單根GPIO控制線，VDD電壓調節器：VCTL= 1.6 至 3.00 V，VDD= 2.5 至 3.00 V；小型 6 引腳 QFN，400 um 間距 (1.1mm x0.7mmx 0.45mm) 封裝。

• 豪威集團射頻開關WS7802LR

豪威集團（原韋爾股份）的WS7802LR是一種3G/4G 單刀雙擲（SPDT）天線開關， 專為3G/4G路由和分集應用二優化。其高線性度和低插入損耗特性特別適合WCDMA/LTE手機和數據卡應用。

WS7802LR 采用緊湊型雙平面、無引線封裝 (DFN)。其特性如下：小型、薄型封裝 1.1mm x 0.7mm x0.55mm；工作頻率高達 3GHz；極低的插入損耗；出色的隔離性能；低功耗；WCDMA/LTE 出色的線性性能。

• 唯捷創芯射頻開關系列產品

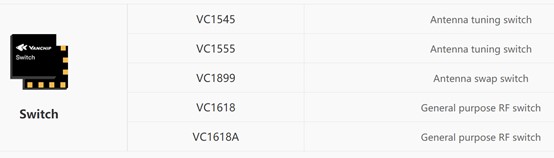

唯捷創芯的主要產品包括射頻功率放大器和射頻開關，主要應用于2G，3G，4G手機及數據卡產品。其射頻開關系列產品包括通用RF開關、天線調諧開關和交換開關等。

雙工器廠商

• 武漢凡谷天線濾波單元AFU

AFU(Antenna Filter Units) 是一種天線和濾波器集成的一體化射頻組件，可以優化有源板的整體布局，進一步改善有源板的電磁兼容性。過去的天線與濾波器經由連接器連接，5G時代AFU設計通過將天線與濾波器集成，同時取消連接器，從而達到減少阻抗環節，縮小系統體積，降低系統成本，提高系統性能的目的。

武漢凡谷AFU產品主要是4×4MIMO的AFU，其中包括B41(2496Mhz-2690Mhz)，B3(1710MHz-1880MHz)，B1(1920MHz-2170MHz)， B42（3500MHz-3700MHz）。

• 大富科技基站雙工器

這種基站雙工器由一個接收端濾波器和一個發射端濾波器組成，實現收發共用同一天線。具有如下產品優勢：體積小巧，降低系統整體重量，使安裝運輸更加方便；優秀的差損指標，降低通信系統的整體功耗和提高接收機靈敏度；卓越的帶外指標，充分抑制帶外信號，保證系統在各種嚴酷的實際電磁環境下有效工作；穩定的可靠性，在嚴酷的溫度環境下依然能提供優越的性能，長期可靠地工作。

• 信維通信雙工器

信維通信是全球一站式泛射頻解決方案供應商，擁有多樣化的射頻發射和接收電路產品，所供應的關鍵零部件可增強產品自身的系統性。其射頻前端器件包括濾波器、調諧器、雙工器和天線開關等產品，廣泛應用于各種無線系統類產品，包括藍牙，WiFi，GNSS（GPS，Galileo，Glonass，北斗等），NFC， 4G LTE，以及與MIMO、毫米波相關的5G通信。

信維的雙工器規格為1.8 mm * 1.4 mm，主要功能是讓系統所需要的頻率通過，而抑制不可用的信號，并將發射和接收訊號隔離，保證接收和發射信號能同時工作，互不干擾。

請通過微信投票評選出“中國工程師最喜歡的10大RF器件”！

國際SAW濾波器廠商

1. 村田SAW I.H.P. WiFi濾波器SAFQA2G45MA0G0A
2. Taiyo Yuden SAW和FBAR濾波器F6QA2G350M2QA-J
3. TDK SAW DEA162495BT-1289A1

國內SAW濾波器廠商

1. 順絡電子SLFB 18系列多層芯片LC帶通濾波器
2. 無錫好達電子SAW濾波器
3. 德清華瑩SAW濾波器

BAW濾波器廠商

1. 博通Broadcom ACPF-7A24芯片級帶通濾波器
2. 村田BAW移動通信用FBAR器件F6HH2G350EH75
3. QORVO 885075 2350 MHz RF BAW 濾波器

國際PA廠商

1. Skyworks PA模塊SKY58277-11
2. 博通AFEM-9086模塊
3. Qorvo RF6886 100-1000 MHz、3.6V線性功率放大器

國內PA廠商

1. 飛驤科技5G射頻前端產品系列
2. 昂瑞微PAMiD OM9085-11
3. 廣州慧智微S5643 PA

國際LNA廠商

1. ADI低噪聲放大器HMC8410
2. 英飛凌低噪放大器BGA7H1BN6
3. NXP低噪聲放大器MMIC BGS8H2

國內LNA廠商

1. 卓勝微LNA MXDLN16G
2. 宜確半導體LNA TR4005
3. 華光瑞芯微電子HG114FH-1低噪聲放大器芯片

國際RF開關廠商

1. Skyworks SKY13355-374LF: 0.1-6.0 GHz DPDT開關
2. Qorvo 700 - 2700 MHz 3G/4G/Diversity RFFE SP7T開關
3. 村田XM系列分立開關IC XMSSJE3G0PA-003 XM003-06

國內RF開關廠商

1. 卓勝微射頻開關MXD8625C
2. 豪威集團射頻開關WS7802LR
3. 唯捷創芯射頻開關系列產品

雙工器廠商

1. 武漢凡谷天線濾波單元AFU
2. 大富科技基站雙工器
3. 信維通信雙工器
