超導電力線是否仍然可行？

大約從20年前開始，針對電力傳輸線使用超導體以取代傳統的銅或鋁導體，業界開始產生濃厚的興趣、興奮、炒作，并承諾這種超導電力線很快地將會出現，從而大幅降低損耗。根據估計，透過這一類電力線所傳輸?shù)碾娏s有5%-10%會因為歐姆電阻而耗散，雖然這并不是一個很大的數字進展，但仍然夠高到足以展現明顯的損耗減少——尤其是使用超導體降低到接近于零——將大幅提高根本的效率和其他有益特性。

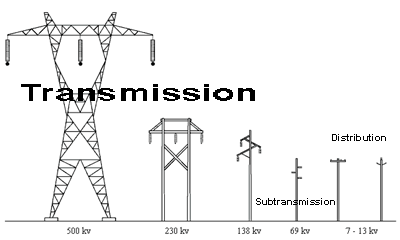

圖1 ：電力傳輸線及其塔架有多種尺寸，與線路所承載的電壓和電流成比例。（來源：Occupational Safety and Health Administration ）

為什么要關注被動的電力線？這些電力線與發電和儲能一樣，是整個電力系統的三大支柱(圖1 )之一。無論電力是來自偏遠的燃煤、燃油或燃?xì)獍l(fā)電站，還是來自風能、波浪能、地?zé)崮芑蛱柲馨l(fā)電場等再生能源，都需要將產生的電力輸送到負載。(請注意這里的術語：當然，這種”傳輸線”與射頻” RF”傳輸線沒有任何關系)。

諸如社區或個人風能或太陽能發電裝置等高度本地化的電源，加上” 專用的”電源管理系統和蓄電池，通常不需要長距離或甚至中程距離的輸電線路，但大多數電力系統和使用者則有此需求。這些導體是復雜的系統，具有各種性能和熱監測器，提供突波和閃電保護，必須處理潛在的“電暈放電”，還有許多其他考慮因素，這些都掩蓋了其看似簡單的功能。

超導輸電線路帶來更多可能的好處。除了大幅降低損耗，這些電力線的直徑更小；能夠使用更小型、較不具侵?jǐn)_性的塔架；而且可能會是在密集城區執行高功率線路的一種解決方案，因為在這些地區并沒有足夠的空間來鋪設實體上更大的傳統電纜。

超導現象不僅受到溫度的限制，還受到電流密度和材料所在磁場的限制。如果這三項參數中的任何一個超過臨界值，超導現象就會消失，材料就會表現得像普通導體(相對于高溫超導體而言，這是非常糟糕的導體)一樣。不過，在適當?shù)臈l件下，超導體所能處理的電流密度比起傳統導體還要更高兩個數量級以上。

更實際地應用這些電力線方面的重大突破是開發出所謂的“高溫超導體”(HTSes或HTSC)。相較于以往的超導體，由于需要將其冷卻到幾開爾文(Kelvin)而使得成本高且過程復雜；高溫超導體則只需冷卻到77K，即可帶來兩大優勢：它可以用充足的液態氮來實現，而且，很顯然地，它比氦氣的4K更容易冷卻到77K。相比之下，鈮鈦(NbTi)只有在9.4K以下才具有超導性、需要液態氦冷卻，而且非常難以制造和制成電纜。

由于這些高溫超導體的可用性，因而在適當距離內布建了一些展示專案來測試這個概念。案例之一是位于德國埃森市(Essen)中心的AmpaCity專案，該專案自2004年起開始運行。由法國電纜公司耐克森(Nexans)提供的1公里交流(AC)電纜(圖2 )即以高溫陶瓷超導材料為基礎，采用三級設計，可在導電材料內外保持恒定的冷卻劑流動。

圖2 ：AmpaCity專案使用高溫超導體，因而只需液態氮冷卻；但其電纜結構仍然十分復雜。（來源：Nexans via Modern Power Systems ）

二硼化鎂(MgB2)是另一種前景看好的超導電力線候選材料，它主要以自然界中豐富的原材料為基礎。根據一位消息來源表示，“MgB2易于實現商業化生產且成本低廉，因而比現有的超導材料更便宜。”但我想這應該都是以“相對”的基礎而言；畢竟，對于任何超導材料或電纜，應該都無法聯想到“容易”和“便宜”這兩個詞。

然而，相較于陶瓷高溫超導體材料，MgB2也存在一個缺點：它需要加以冷卻至25K以下。這就需要更復雜、更昂貴的冷卻系統，而不僅僅是液態氮。使用這種材料制造的電纜主要由20K氦氣冷卻的低溫內包層以及-276K液態氮冷卻的外包層組成(圖3 )。

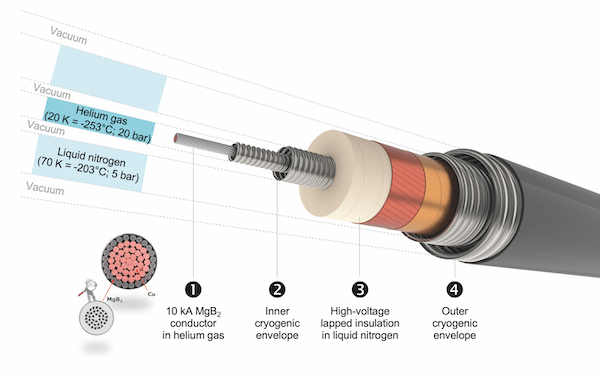

圖3 ：使用二硼化鎂(MgB2)的超導電纜需要液態氦和液態氮一起冷卻；這比單獨使用氦氣更容易，但仍會導致電纜的設計非常復雜。（來源：Nexans via Modern Power Systems）

還有一些專案展示采用低溫和高溫超導體的超導輸電線路，但相關報導并不多。制造和安裝電纜的技術問題以及冷卻要求對于廣泛應用來說是否太具有挑戰性？

超導被廣泛應用于大型強子對撞機(Large Hadron Collider)和其他粒子物理加速器等獨特的應用領域，甚至是醫療核磁共振成像(MRI)系統等主流應用領域，這些系統需要更高幾個特斯拉(Tesla)數量級的強磁場來提供清晰的影像。但這些都是在可預測和可控制的環境中，利用已知和受限的磁源和負載來進行定義明確的安裝?；蛟S是長距離電力傳輸?shù)钠閸缡澜绮⒉贿m合超導、超冷電纜？抑或是超導電纜在安裝、日常維護、意外停機和維修等方面的成本和困難并不值得？

您認為使用需要冷卻的超導體所實現的電力傳輸之前景如何？我們是否需要等待無需任何冷卻的所謂“室溫超導體”——亦即“常溫超導體”(room–temperature superconductors；RTSC)出現？無論如何，有一點是肯定的：高電壓/高功率的電纜在概念上十分簡單，但實際上，無論是傳統的銅/鋁電纜還是超導電纜，都比這個概念更復雜得多了。
