鎧俠UFS?5.0為端側AI帶來全新體驗

隨著鎧俠陸續向客戶提供UFS 5.0評估樣品，移動端跨入UFS 5.0時代不過是時間的問題。UFS 5.0相比UFS 4.0和UFS 4.1擁有非常明顯的優勢，其傳輸速度可達10.8GB/s，是UFS 4.1 4.64GB/s的兩倍以上，讓移動端可以輕而易舉跨入10GB/s的傳輸速率大關，與PC端的PCIe 5.0 SSD速度看齊。

更快的傳輸速率勢必帶來更好的體驗，同時也讓端側AI（On-Device AI）變成了可能。更確切的說，UFS 5.0為更為廣闊的端側AI應用提供了扎實的硬件基礎。

規格的質變

光從規格來看，鎧俠UFS 5.0已經帶來了顯著突破，該產品目前提供512GB和1TB兩種容量規格，采用當下廣受歡迎的第八代BiCS FLASH技術，并提供7.5x13mm的封裝規格，能夠輕松的裝入手機、平板甚至是智能穿戴設備中。

其中第八代BiCS FLASH廣受各廠商歡迎，被應用于許多品牌消費級和企業級SSD中，同時也是構建UFS產品的重要基礎。第八代BiCS FLASH采用218層3D NAND堆疊技術，存儲密度達到18.3Gb/mm²，在同類技術中處于世界領先水平，也一舉將BiCS FLASH的I/O接口速度最高提升至3.6Gbps。

在晶圓直接鍵合到存儲陣列（CBA）技術加持下，第八代BiCS FLASH可以將CMOS控制電路與存儲單元陣列分別在不同晶圓上制造，已獲得更高的效率，隨后兩個晶圓通過高精度鍵合，進而構建出具備高性能、高能效和高密度的優秀產品。

鎧俠UFS 5.0在第八代BiCS FLASH的基礎上，還采用了MIPI M-PHY 6.0 + UniPro 3.0協議，這是鎧俠在標準制定初期就深度參與并率先開發高速接口，通過優化電源設計，讓UFS 5.0可以同時滿足高性能、低功耗的表現。

UFS 5.0使用了PAM4（Pulse Amplitude Modulation 4-Level）的多電平信號調制技術，PAM4可以在每個傳輸信號中可以攜帶更多信息，幫助UFS 5.0實現10.8GB/s的傳輸速度。但PAM4也對噪聲更為敏感，也需要更為優秀的控制器和鏈路信號設計才能最大程度發揮閃存性能。

鎧俠UFS 5.0在MIPI UniPro 3.0協議層引入了多項增強的數據完整性保護機制，通過高性能控制器實現鏈路均衡（Link Equalization）、獨立電源軌設計以及通過預編碼（Pre-coding）和格雷編碼（Grey Encoding）實現高性能傳輸下信號的準確性，實現UFS 5.0更快、更穩的特點。

為端側AI加碼

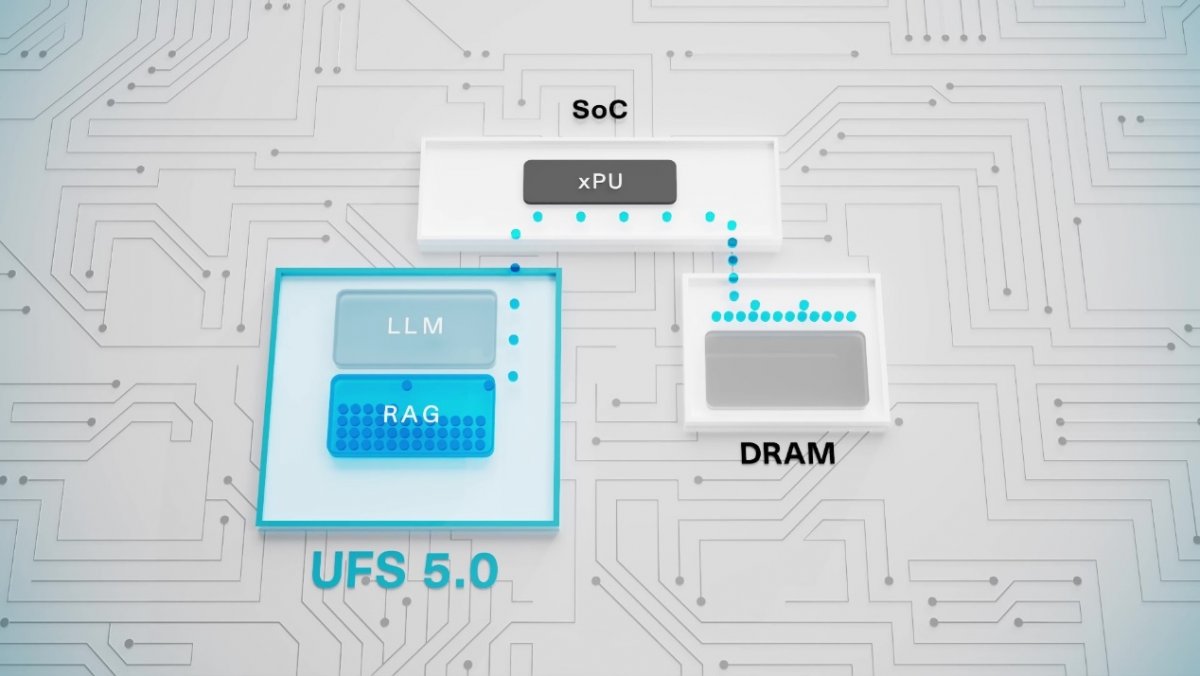

有了高性能、高可靠性的UFS 5.0，端側運行更高要求的生成式AI變成了可能。以智能手機為例，運行生成式AI通常需要兩個步驟。第一步是將LLM從UFS加載到DRAM，UFS讀取性能將直接影響到"Time to First Token"，即“用戶收到首個響應的時間”。第二步是SoC從DRAM讀取LLM參數進行推理運算。

當前端側LLM大約在30-40億個參數，對應FP8量化精度大約在3GB到4GB左右，隨著模型參數增加，加載時間延長，用戶體驗將會明顯下降。

憑借著大容量和高性能，鎧俠UFS 5.0可以將LLM容量支持范圍提升到10GB，FP8量化精度相當于100億個參數。由于UFS 5.0天生的高速傳輸，"Time to First Token"也會明顯縮短，能夠更好的提升用戶體驗。

不僅如此，鎧俠UFS 5.0與鎧俠AiSAQ搭配，在UFS中存儲RAG（檢索增強生成）專用數據庫，釋放DRAM，也進而讓體驗更為順暢。

當端側AI無需過分依賴云端，便具有了保護隱私和實時響應的優勢。鎧俠UFS 5.0的推出將無疑顯著提升了智能手機的端側AI能力。通過BiCS FLASH，MIPI M-PHY 6.0和UniPro 3.0協議，10.8GB/s速率，以及優秀的主控和（AiSAQ）固件設計，鎧俠UFS 5.0從物理層、協議層、存儲層和應用層全方面提升了端側的使用體驗，為AI的進一步普及奠定了扎實的基礎。
