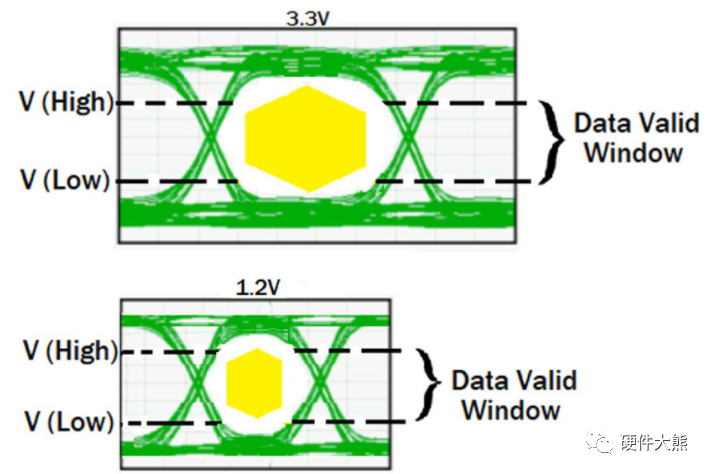

隨著現代芯片技術的發展，器件集成度大幅度提升，各類數字器件的工作頻率也越來越高，信號沿已經可以達到納秒級別甚至更小。數百兆赫茲(MHz)甚至吉赫茲(GHz)的高速信號對于設計者而言，需要考慮在低頻電路設計中所不需要考慮的信號完整性(Signal Integrity)問題。這其中包括延時、反射、串?dāng)_、同步開關噪聲(SSN)、電磁兼容性(EMC)。
然而，高速電路是什么，什么信號才屬于高速信號？這是筆者曾在一次面試中被問到過的一個問題，當時腦袋中迅速閃過圖像數據處理、音頻處理等設計，但是如何定義所謂的“高速”卻一下子想不出來如何定義這個基本概念。
高速電路：數字邏輯電路的頻率達到或超過50MHz，而且工作在這個頻率之上的電路占整個系統的1/3以上，就可以稱其為高速電路
高速信號：如果線傳播延時大于數字信號驅動端上升時間的1/2，則可以認為此類信號是高速信號

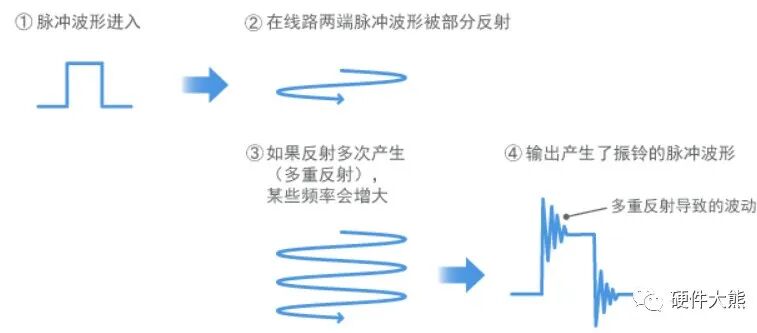

與信號本身的頻率相比，信號邊沿的諧波頻率更高，信號快速變化的跳變(上升沿或下降沿)可能引發信號傳輸?shù)姆穷A(yù)期結果。如果傳輸時間大于上升或下降時間的1/2，那么信號在改變狀態之后，來自接收端的反射信號將到達驅動端，若該反射信號很強，疊加的波形就有可能改變邏輯狀態。
以Tr表示信號上升時間，Tpd表示信號線傳播延時，
若Tr > 4Tpd，則信號落在安全區域；
若2Tpd < Tr < 4Tpd，則信號落在不確定區域；
若Tr ≤ 2Tpd，則信號將落在問題區域。
當信號屬于高速信號時，應該使用高速信號布線方法進行PCB設計。
