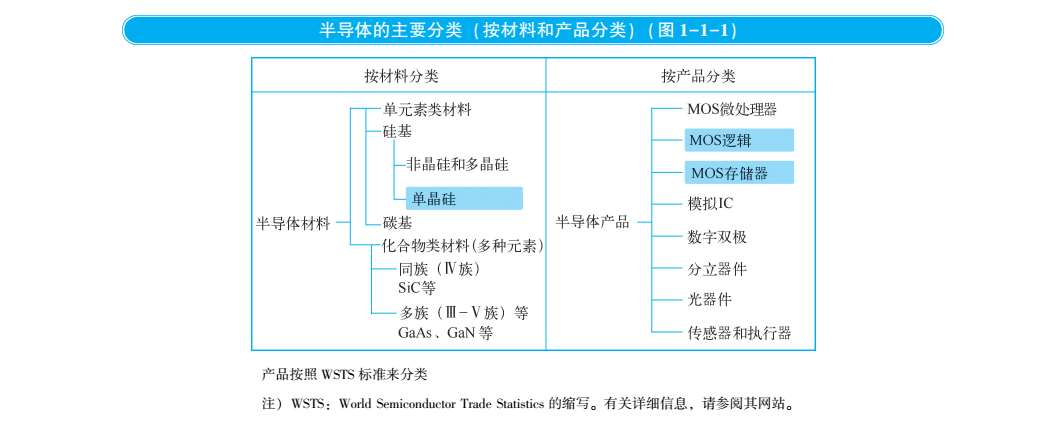

首先我們以汽車為例,介紹半導體技術所涉及的領域。從F-1賽車到大型拖車,應用目的不同,種類也多種多樣。半導體產品同樣根據襯底材料和應用的不同,來進行各種分類。其分類如圖1所示。

材料以單元素類材料和化合物類材料為主。硅半導體當然是單元素類,另外,化合物類材料主要用于按產品分類的光器件等。
在半導體產業中,制造工程被稱為工藝 (Process),理由是什么?雖然沒有明確的答案,但很多人認為,與其說加工尺寸微小 (目前是nm制程。1nm=10-9m), 不如說制造過程無法用肉眼看到所致。例如像電視機和汽車這樣的組裝工程,因為是肉眼可見的,所以不能把制造工程稱為工藝。此外,半導體產品還有一個特點,即不是一個一個生產, 而是批量生產,之后進行分割。因此,在半導體中,可能比較適合使用具有相對抽象含義的術語 “工藝” (Process)。
半導體工藝包含前段制程和后段制程。這里的前段制程主要是對硅晶圓進行加工,所以也被稱為晶圓工藝 ( Wafer Process)。主要的6個工藝會反復多次進行, 稱之為“循環型工藝”?;瘜W工業常被稱為 “工藝產業”,也是因為化學產品要經過熱分解、聚合、蒸餾等工藝,故而得名。而且同樣也是先大量生產,之后進行分裝。與此相對應,后段制程包括封裝工序,因此稱之為從上游到下游的 “Flow型工藝”。
前段制程可以進一步分類為前端 (Front-End)和后端( Back-End)。前者主要是形成晶體管等元件, 而后者主要是形成布線。而且加工尺寸非常小, 只有幾十nm(納米),因此,硅晶圓的潔凈度要求變得更加嚴格,而且對生產設備和晶圓廠(fab)的潔凈度也有很高的要求,生產設備的價格也會更加昂貴,晶圓廠建設的投資額也會更加龐大。

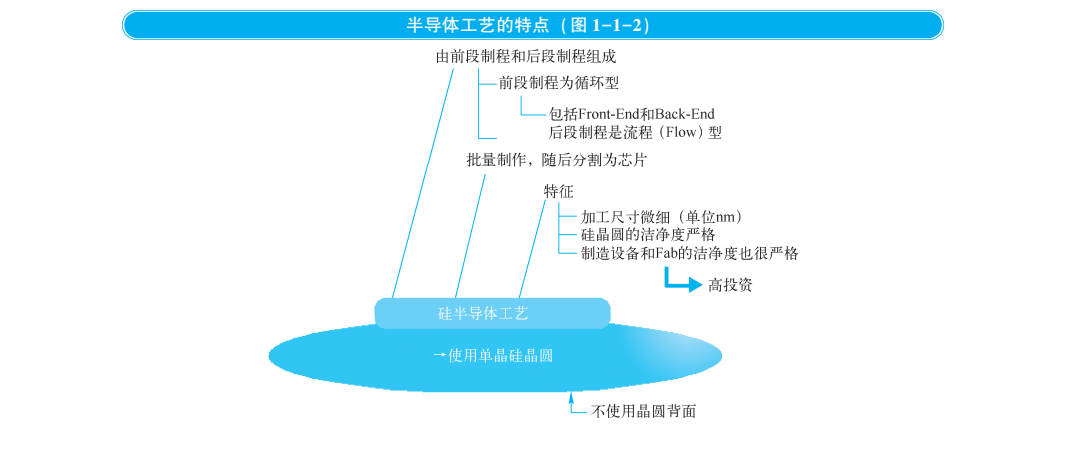

以上內容歸納在圖2中,希望您牢記這張圖。
另外,還要提到的是,本文所涉及的半導體工藝是在硅晶圓的表面 ( Mirror,鏡面)上進行工藝加工,而不是在硅晶圓的背面(Sand Blast, 磨砂面)上進行工藝處理。突然冒出鏡面和磨砂面兩個詞,可能讓不熟悉晶圓的讀者略感困惑,為此,下面對硅晶圓進行介紹。
硅晶圓是將單晶硅的硅錠用鋼絲鋸切成圓盤狀。邏輯和存儲器LSI都是只在晶圓表面上制作的,所以晶圓表面要做鏡面拋光處理。如圖2所示,因為像鏡子一樣光亮,所以叫作鏡面。而另一面僅進行粗糙的研磨,不像鏡子那樣光亮,故而稱為磨砂面。
在制作成芯片時,如圖1.2所示, 通過后段制程中的工藝使晶圓變薄。
半導體制造主要面臨的難點,可總結為以下7點。
1. 材料純度極高
所用晶圓純度高達“11個9”,即99.999999999%,潔凈度也比手術室的要求嚴格100倍。
2. 復雜度極大
集成了數百億的晶體管,復雜程度可想而知。
3. 制程尺寸極小
晶體管的尺寸已經來到5nm的水平。
4. 設備極復雜
半導體對于精度和功能的要求很高,導致簡單的工藝能很難滿足高精尖的需求。所以需要很多復雜的設備參與生產,比如光刻機。光刻機的光源和光學反射系統都是相當復雜的系統。
5. 投資成本極大
建造一座10nm以下,并擁有產能10萬片晶圓/月的晶圓廠需要百億美元的規模。不光是設備,相關工藝研發也是同等數量級的。
6. 工作流程極長
設備繁多,多以串行處理貫穿制造始終,工作流程的設計、實行、監控要求很高。
7. 分工極細,融合極其緊密
從設計,EDA(電子設計自動化),設備和材料的相互融合,都是各大企業以數十年的行業基礎推動而成的,使得后來者很難居上甚至介入。
2019年期間,我國集成電路產業中,設計業人才需求數量增幅趨于穩定,但高端設計人才緊缺的狀況并沒有得到很好的改善。制造業受產能擴張影響,芯片人才需求保持高速增長。
根據《中國集成電路產業人才白皮書(2019-2020年版)》顯示,我國集成電路人才在供給總量上仍顯不足,到2022年,芯片專業人才缺口預計超過20萬人。隨著近幾年集成電路行業的不斷升溫,到2025年人才需求量更大,缺口預計在30萬人左右。
目前我國半導體主權的實現迫在眉睫。而這一實現無不依賴于人才的培養,而專業的人才培養、高效的創新機制和深厚的科技文化的建立,需要從基礎做起,為大眾普及相關的科技知識,助力從業人員掌握前沿核心技術。
