定時器可以說是每個 MCU 都有的外設，有的 MCU 其定時器功能異常強大，比如提供 PWM、輸入捕獲等功能。但是最常用的還是定時器最基礎的功能——定時，通過定時器來完成需要周期性處理的事務。
MCU 自帶的定時器屬于硬件定時器，不同的 MCU 其硬件定時器數量不同，因?yàn)橐紤]成本的問題。FreeRTOS 也提供了定時器功能，不過是軟件定時器，軟件定時器的精度肯定沒有硬件定時器那么高，但是對于普通的精度要求不高的周期性處理的任務來說夠了。當 MCU 的硬件定時器不夠的時候就可以考慮使用 FreeRTOS 的軟件定時器。
軟件定時器允許設置一段時間，當設置的時間到達之后就執行指定的功能函數，被定時器調用的這個功能函數叫做定時器的回調函數。回調函數的兩次執行間隔叫做定時器的定時周期，簡而言之，當定時器的定時周期到了以后就會執行回調函數。
軟件定時器的回調函數是在定時器服務任務中執行的，所以一定不能在回調函數中調用任何會阻塞任務的 API 函數！比如，定時器回調函數中千萬不能調用 vTaskDelay()、vTaskDelayUnti()，還有一些訪問隊列或者信號量的非零阻塞時間的 API 函數也不能調用。
定時器是一個可選的、不屬于 FreeRTOS 內核的功能，它是由定時器服務(或 Daemon)任務來提供的。
FreeRTOS 提供了很多定時器有關的 API 函數，這些 API 函數大多都使用 FreeRTOS的隊列發送命令給定時器服務任務。這個隊列叫做定時器命令隊列。定時器命令隊列是提供給FreeRTOS 的軟件定時器使用的，用戶不能直接訪問！
版權聲明：本文來源網絡，免費傳達知識，版權歸原作者所有。如涉及作品版權問題，請聯系我進行刪除。
???????????????? ?END ????????????????
關注我的微信公眾號，回復“加群”按規則加入技術交流群。
點擊“閱讀原文”查看更多分享，歡迎點分享、收藏、點贊、在看。

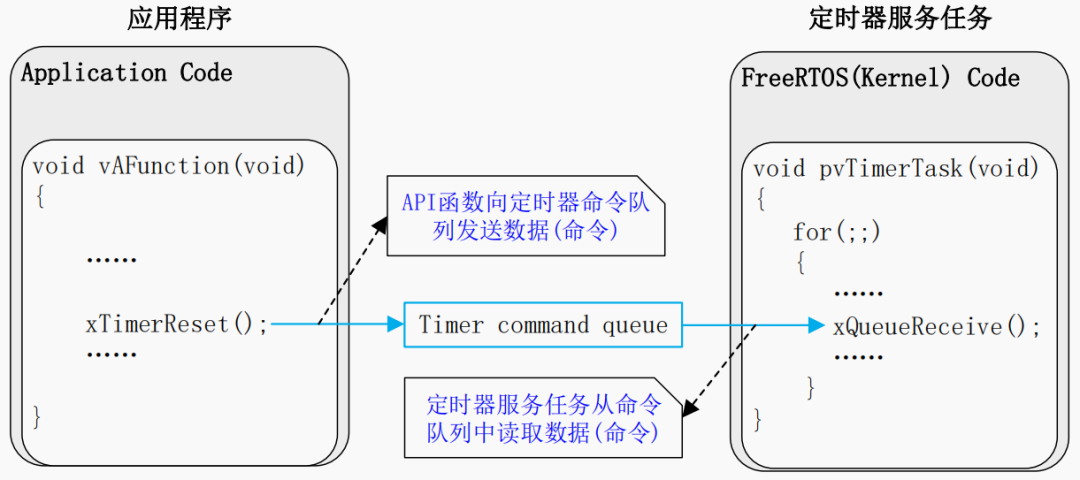

左側部分屬于用戶應用程序的一部分，并且會在某個用戶創建的用戶任務中調用。圖中右側部分是定時器服務任務的任務函數，定時器命令隊列將用戶應用任務和定時器服務任務連接在一起。在這個例子中，應用程序調用了函數 xTimerReset()，結果就是復位命令會被發送到定時器命令隊列中，定時器服務任務會處理這個命令。應用程序是通過函數 xTimerReset()間接的向定時器命令隊列發送了復位命令，并不是直接調用類似 xQueueSend()這樣的隊列操作函數發送的。
配置在文件 FreeRTOSConfig.h 中。
1、configUSE_TIMERS
如果要使用軟件定時器的話宏 configUSE_TIMERS 一定要設置為 1，當設置為 1 的話定時器服務任務就會在啟動 FreeRTOS 調度器的時候自動創建。
2、configTIMER_TASK_PRIORITY
設置軟件定時器服務任務的任務優先級，可以為 0~( configMAX_PRIORITIES-1)。優先級一定要根據實際的應用要求來設置。如果定時器服務任務的優先級設置的高的話，定時器命令隊列中的命令和定時器回調函數就會及時的得到處理。
3、configTIMER_QUEUE_LENGTH
此宏用來設置定時器命令隊列的隊列長度。
4、configTIMER_TASK_STACK_DEPTH
此宏用來設置定時器服務任務的任務堆棧大小，單位為字，不是字節！，對于 STM32 來說一個字是 4 字節。由于定時器服務任務中會執行定時器的回調函數，因此任務堆棧的大小一定要根據定時器的回調函數來設置。
軟件定時器分兩種：?jiǎn)未味〞r(shí)器和周期定時器，單次定時器的話定時器回調函數就執行一次，比如定時 1s，當定時時間到了以后就會執行一次回調函數，然后定時器就會停止運行。對于單次定時器我們可以再次手動重新啟動(調用相應的 API 函數即可)，但是單次定時器不能自動重啟。相反的，周期定時器一旦啟動以后就會在執行完回調函數以后自動的重新啟動，這樣回調函數就會周期性的執行。

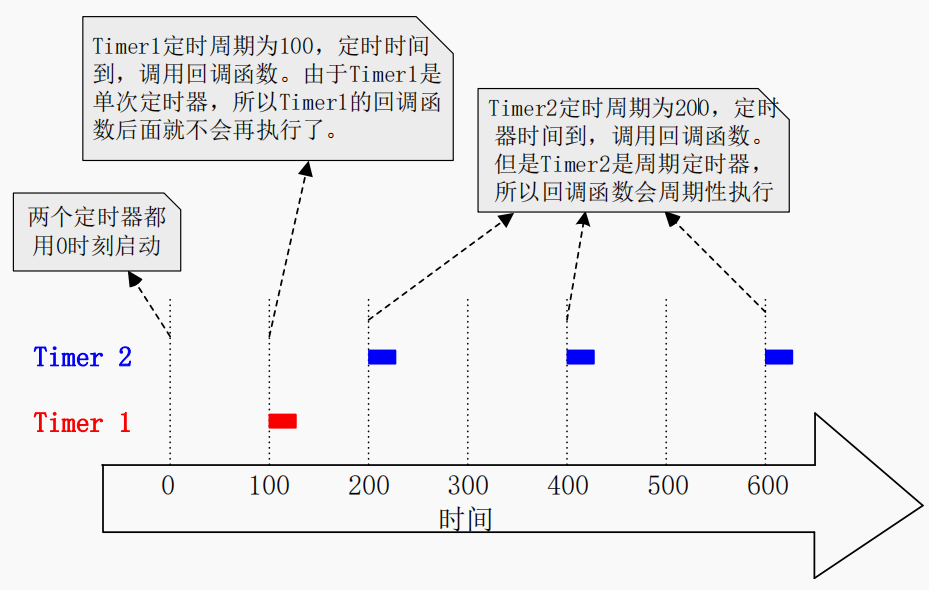

Timer1 為單次定時器，定時器周期為 100，Timer2 為周期定時器，定時器周期為 200。

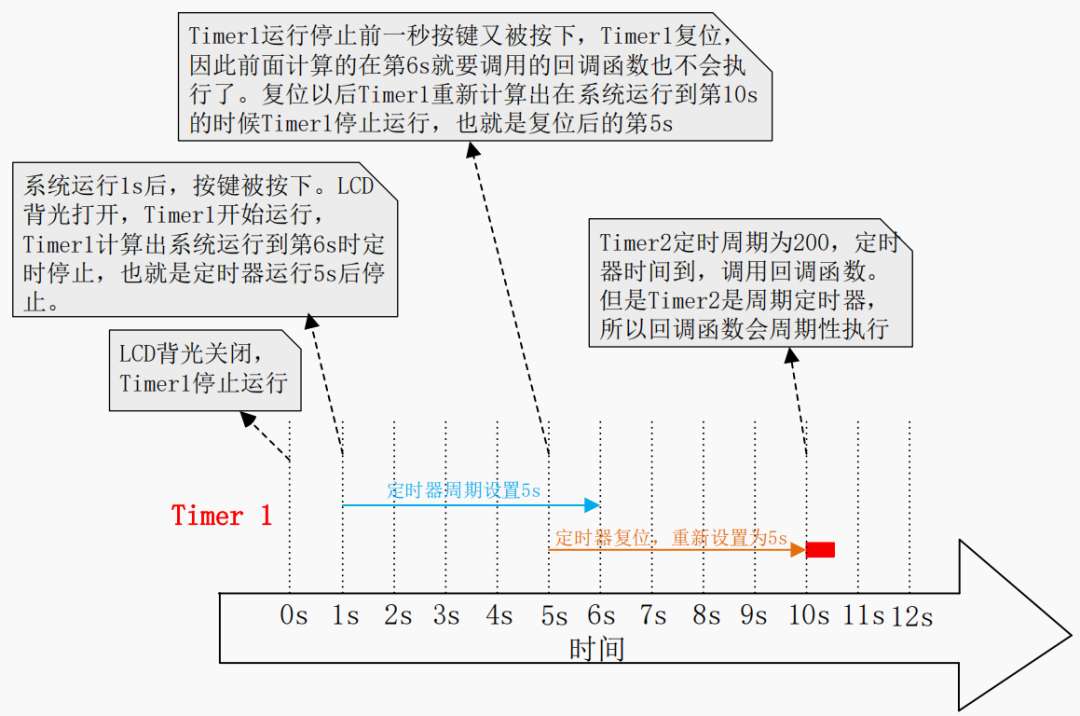

有時候我們可能會在定時器正在運行的時候需要復位軟件定時器，復位軟件定時器的話會重新計算定時周期到達的時間點，這個新的時間點是相對于復位定時器的那個時刻計算的，并不是第一次啟動軟件定時器的那個時間點。下圖演示了這個過程，Timer1 是單次定時器，定時周期是 5s：
定時器復位過程，這是一個通過按鍵打開 LCD 背光的例子，我們假定當喚醒鍵被按下的時候應用程序打開 LCD 背光，當 LCD 背光點亮以后如果 5s 之內喚醒鍵沒有再次按下就自動熄滅。如果在這 5s 之內喚醒鍵被按下了，LCD 背光就從按下的這個時刻起再亮 5s。

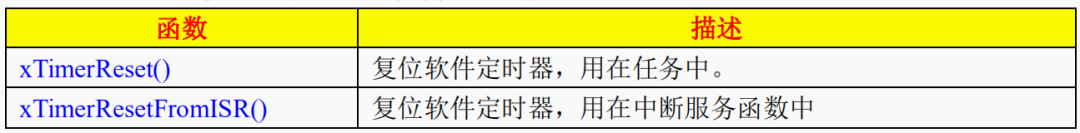

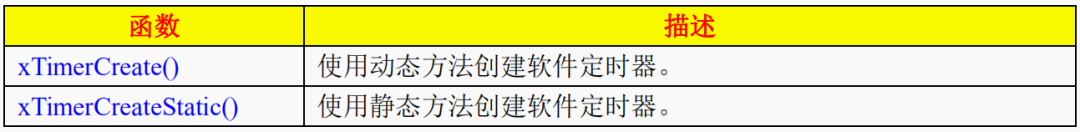

FreeRTOS 提供了兩個 API 函數來完成軟件定時器的復位：

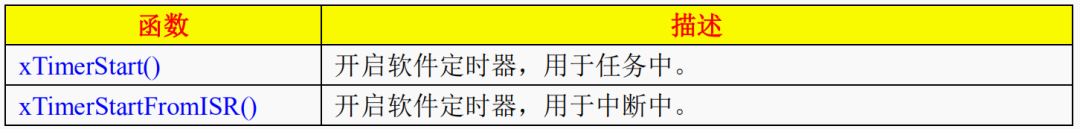

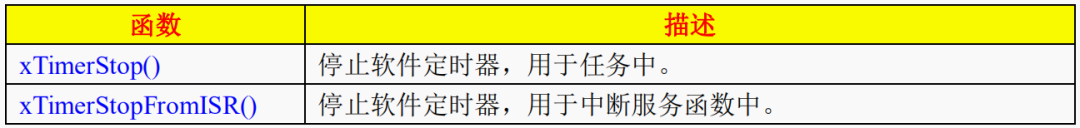

如果軟件定時器停止運行的話可以使用 FreeRTOS 提供的兩個開啟函數來重新啟動軟件定時器。
具體的函數使用大家可以在用到的時候搜索用法，看一遍其實也記不住的。
