簡易MP3播放器制作（附代碼）

面包板社區 2020-05-17 00:00

華潤微電子推出第五代高性能SGT MOS產品 一站式破解芯片研發全流程痛點，西門子 EDA Forum 2026等你來

之前一直想做一個MP3播放器，普遍的方案都比較復雜，用音頻解碼芯片還有其他芯片的方案，開發起來不太容易。偶然的一個機會看到這種簡單的串口播放器，就跟大家分享一下這個過程，大家也可以自己制作下，弄個好的造型，外加功放和喇叭，那就更完美，放在枕邊聽著，舒服。

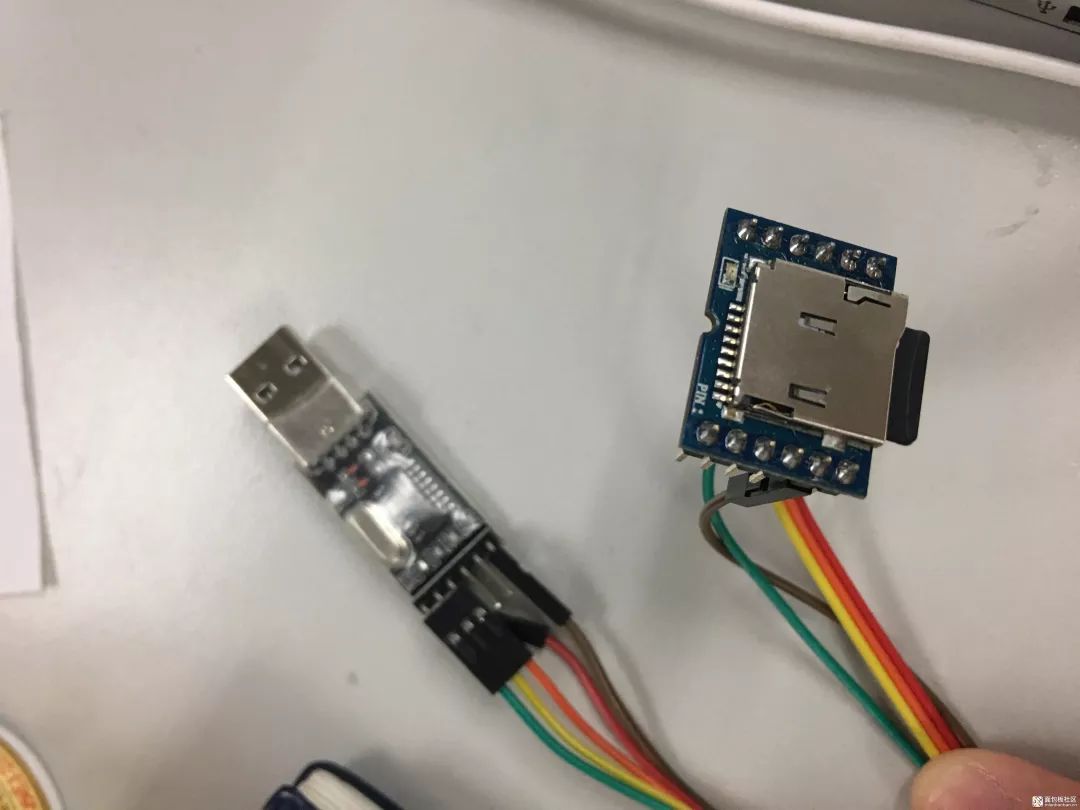

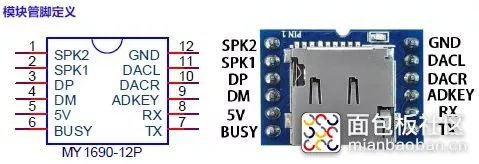

設計使用的是MY1690-12P語音模塊，支持UART 異步串口控制：支持播放、暫停、上下曲、音量加減、選曲播放、插播等。模塊最大支持32GTF卡；也可外接U盤或USB數據線連接電腦更換SD卡音頻文件。該模塊內置3W功放，可以直接驅動3W的喇叭，使用更方便。

越簡單、越容易實現的東西，功能不太完善，在另一個程度上就比較麻煩。第一點是歌名必須按照0000、0001這樣修改，不然播放不了；第二就是單片機控制需要挺多按鍵；斷電不能保持進度等。沒用到那個就ADKEY的功能。

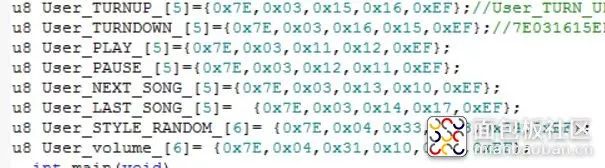

用串口發送16進制的指令來控制模塊，這個就很簡單的，先創建幾個控制命令的數據，打包一個串口發送的子程序，發命令是用按鍵觸發調用發送子函數。確實會很簡單。所以我用手上的stm32板（ufun沒有把串口接出來）來完成這些功能。很簡單的程序，我硬是折騰了幾個晚上。

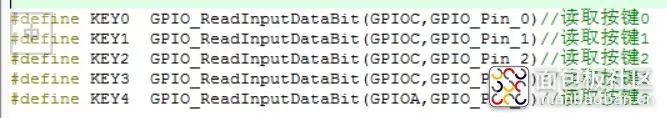

按鍵部分:

5個按鍵控制：暫停播放，上下切歌、調音量大小。想用一個按鍵實現兩種功能:單擊和雙擊（不是單擊兩次，有區別的），當時沒搞出來。有一個簡單的用延時的方法，我沒有用。中斷和定時器方案有時間在研究，估計也不難。

第二部分：串口發送部分

可能大家會覺得很簡單，但是可能有人不太注意一些細節，在我介紹畢設（超聲波測距）的有提過說串口發送數據的問題。

首先大家現在開發板用串口發送e802 b4如下程序，不要放在while循環里面，保證上電只運行一次。發送代碼如下：

USART_SendData(USART1,0xe8); while((USART1->SR&0X40)==0);// while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET); delay_us(40); USART_SendData(USART1,0x02); while((USART1->SR&0X40)==0); delay_us(40);// while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);  USART_SendData(USART1,0xb4); while((USART1->SR&0X40)==0);

打開電腦串口助手，你會發現一下問題：

第一次發送e8 02 b4少了e8，丟失第一個字節數據。不知大家平時有沒有遇到。

查閱stm32f10x參考手冊，找到這樣一句話：

TC：發送完成

當包含有數據的一幀發送完成后，由硬件將該位置位。如果USART_CR1中的TCIE為1，則產生中斷。由軟件序列清除該位(先讀USART_SR，然后寫入USART_DR)。TC位也可以通過寫入0來清除，只有在多緩存通訊中才推薦這種清除程序。【 0：發送還未完成；1：發送完成】

注意到這一句：由軟件序列清除該位(先讀USART_SR，然后寫入USART_DR)。也就是說，要先read USART_SR,然后write USART_DR，才能完成TC狀態位的清除。而硬件復位后，串口發送的首個數據之前沒有read SR的操作，是直接write DR，也就是說，TC沒有被清除掉。

詳情請看參考手冊，建議是看官方英文的，翻譯版不準確的話，理解起來也費勁。

前面要加

USART_ClearFlag(USART2,USART_FLAG_TC)

語句就可避免這個錯誤，好像還有另外一個函數可以解決這個問題。當然，一直循環發送而忽視第一次發送是沒問題，但是對一些只能發送一次的命令，就不太適用；或者加入一個無關的數據來丟失。不過是否每次發送前都要這要，我就沒有去驗證，估計是硬件復位會的第一次發送會丟失。有興趣的可以去驗證下。所以我把這個語句寫進串口發送的子函數里面，每次發送都去清除標志位。

串口子函數部分：

串口子函數部分用數組作為形參，就用到了指針，不多做解釋，因為我也是剛學習這個指針的。這個子函數能節省好多行代碼，不用一個一個的單獨發送。
