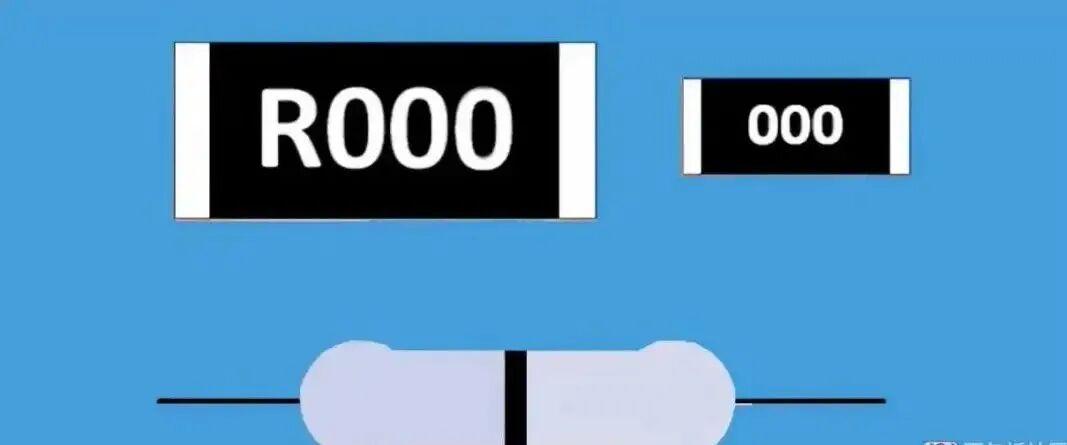

0歐姆電阻即電阻標值為0歐姆的電阻，多用于PCB設計等方面，是一種理想電阻。那0歐姆電阻是表示沒有電阻嗎？當然不是，0歐姆電阻的阻值不是0歐姆，只是接近0歐姆。如下圖分別是0歐姆貼片電阻和色環電阻的樣式。

1、調試方便或者兼容設計：可以選擇器件、功能、配置等。

我們硬件工程師在設計PCB板的時候，需要盡可能考慮到兼容性的問題。例如：芯片的某個引腳擁有兩項功能，可以驅動蜂鳴器，也可以驅動LED燈，但這兩項功能不能同時工作，為了在同一塊電路板上實現可以選擇驅動哪個模塊，此時可以在連接蜂鳴器和LED的線路上加上0歐姆電阻，想驅動蜂鳴器就焊接蜂鳴器通路上的0歐姆電阻，想驅動LED燈就焊接LED燈通路上的0歐姆電阻。

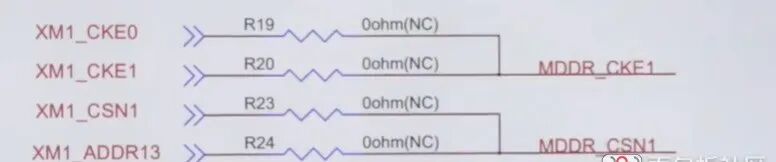

如下圖所示，可以選擇信號的使用，用哪個就焊哪個，不用的就空置。

信號選擇使用圖

配置的時候，尤其是嵌入式板子，啟動信號選擇的時候，通過板上的配置來選擇不同的啟動來源，這個時候需要用到0歐姆電阻。

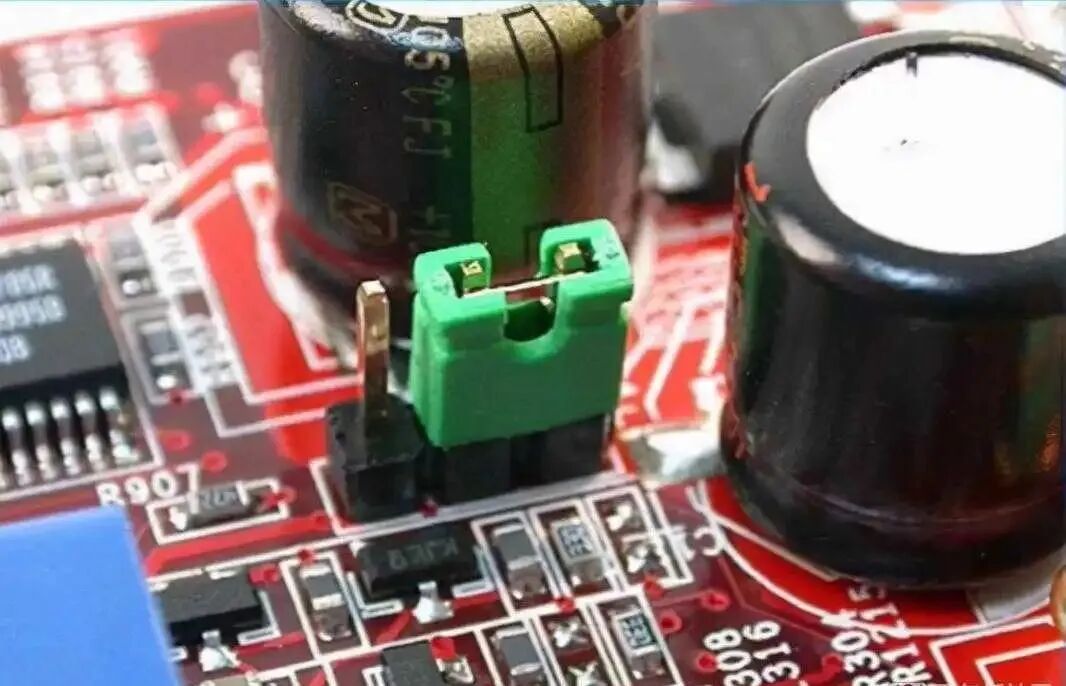

2、用作跳線

美觀安裝方便，避免用跳針造成的高頻干擾。

3、布線時，跨接線路

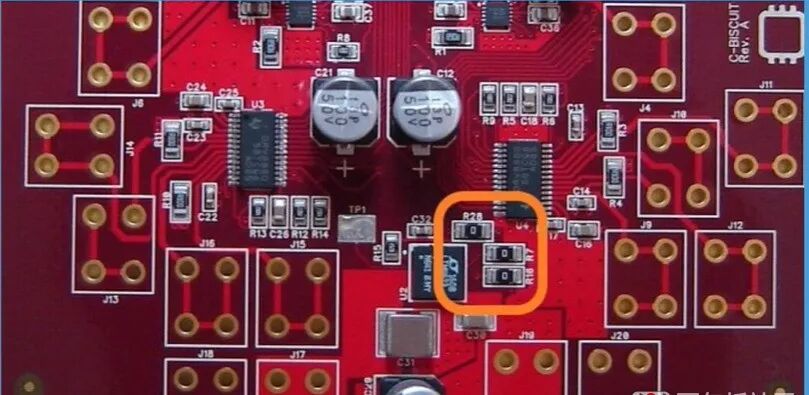

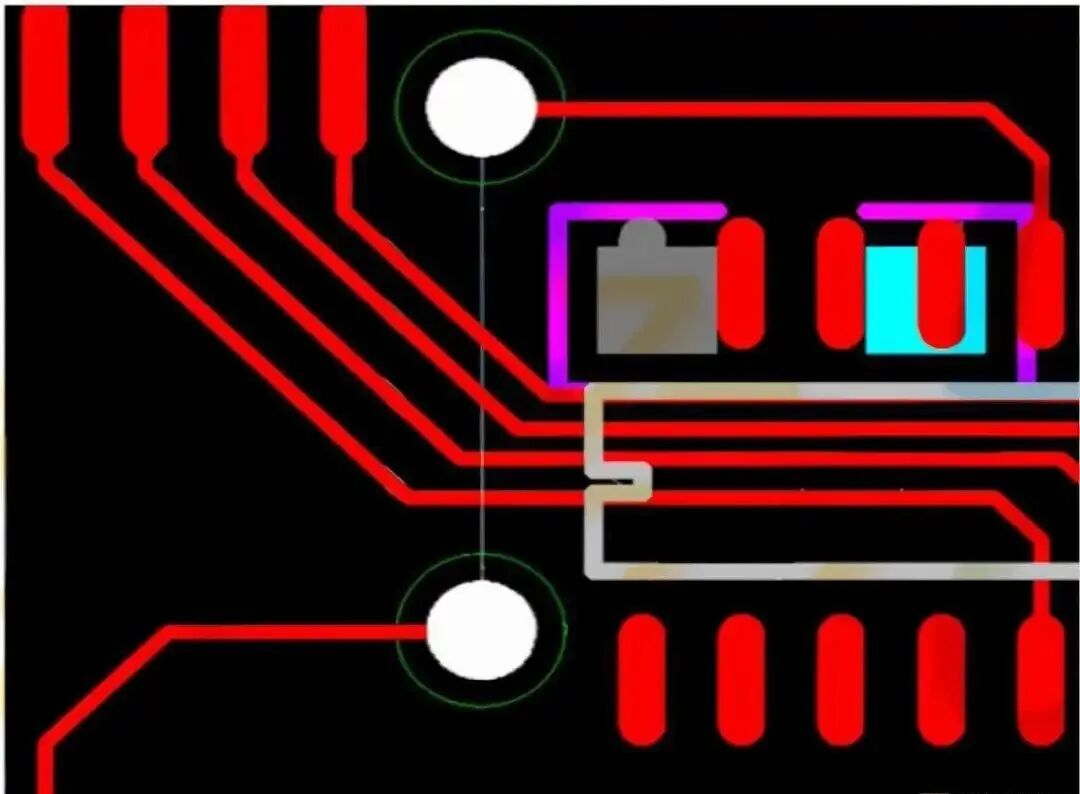

在PCB布局布線的階段，有時候會遇到布線走不通的情況，尤其是在電路板面積小，連線多，可能會遇到某一個連線需要繞很大一圈才能連通，這個時候可以連接一個0歐姆電阻，就可以跳過前面的導線。例如這兩個白色的焊點，如果不直接連通就需要繞很多路線才能最終連通，如果是單層的PCB板也無法從下面打孔，用0歐姆電阻連通起來，可以減少多層PCB板的采購成本。

PCB布局圖

4、匹配電路參數不確定的時候，以0歐姆電阻代替

在匹配電路參數的時候參數無法確定，在實物測試的時候需要拿掉一個電阻或者需要更換不同的阻值，從而獲得一個最佳的方案，這個時候通常就會用到0歐姆電阻。用0歐姆電阻代替，等實際調試后確定參數，再以具體數值的元器件代替。

比如說有兩種不同的供電方案，5V和10V，但是不確定不同的電源電壓是否會對整個電路造成一個未知的影響，通常會用0歐姆電阻連起來，等電路測試的時候，選擇電源進行連通。

0歐姆電阻圖

5、測量電路功耗

不太確定某一個芯片或者一個電路整體功耗的時候，在供電端串聯一個0歐姆電阻，等板子打樣完成后，把0歐姆電阻去掉，用萬用表直接測量這兩個焊點，可以測出實際工作電流的一個情況，這樣可以計算芯片或者整個電路的一個總體功耗。如果想測某部分電路的耗電流的時候，接上0歐姆電阻，接上電流表，這樣方便測電流，可以用于測量大電流。

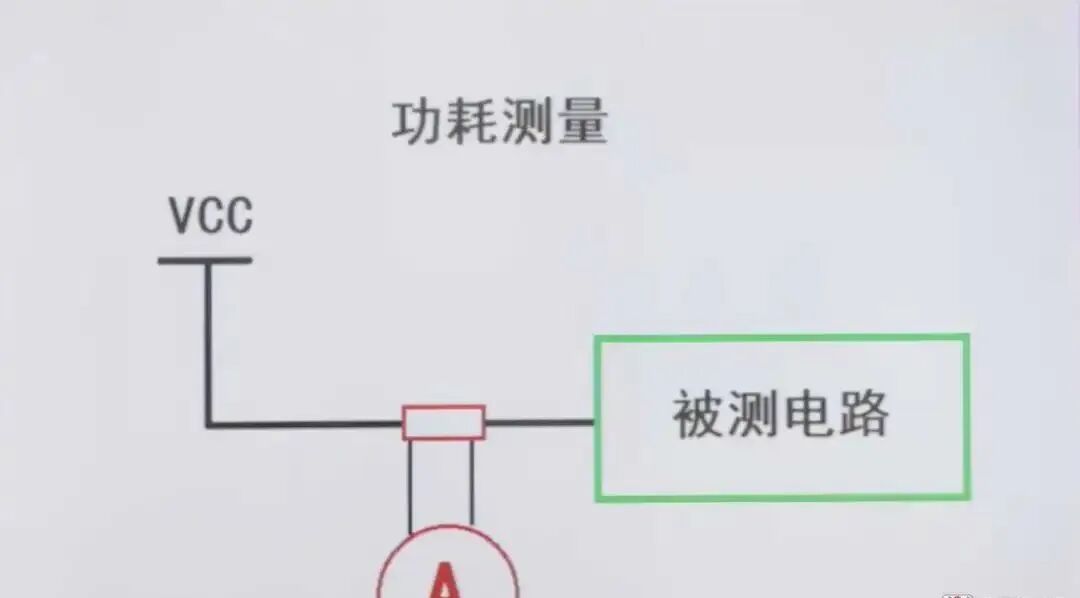

如下圖所示，在供電端和被測電路之前接一個0歐姆電阻。

0歐姆電阻測量功耗圖

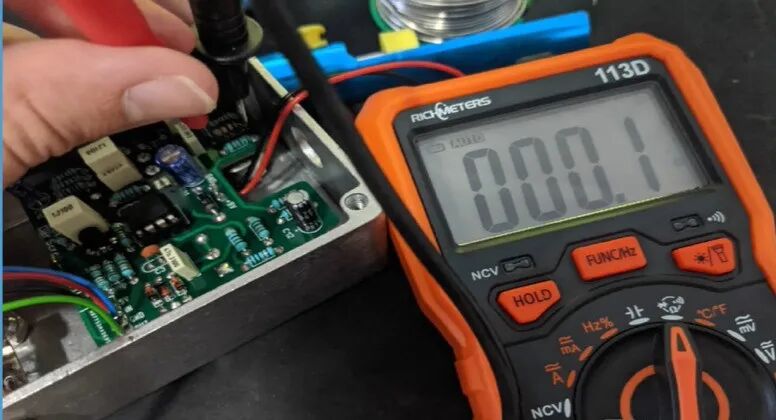

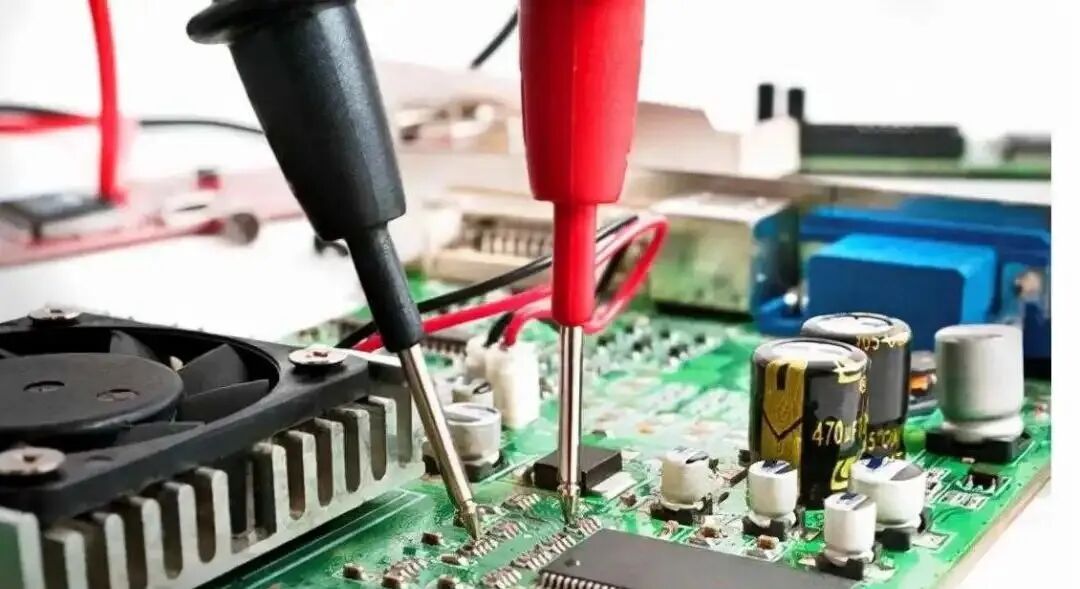

萬用表測量功耗圖

6、充當電容或者電感

在高頻信號下，零歐電阻與外部電路特性匹配情況下可以充當一個小的電容或者電感，可以很好地解決EMC問題，例如地與地，電源與芯片引腳之間。

7、用做保險絲，保護過流

過流保護圖

由于PCB上走線的熔斷電流比較大，如果發生短路過流等故障，很難熔斷，可能會帶來更大的事故。但0歐姆電阻電流承受能力比較弱，過流的時候會先把0歐姆電阻熔斷了，這樣就可以將電路斷開，防止更大事故的發生。

8、模擬地和數字地單點接地

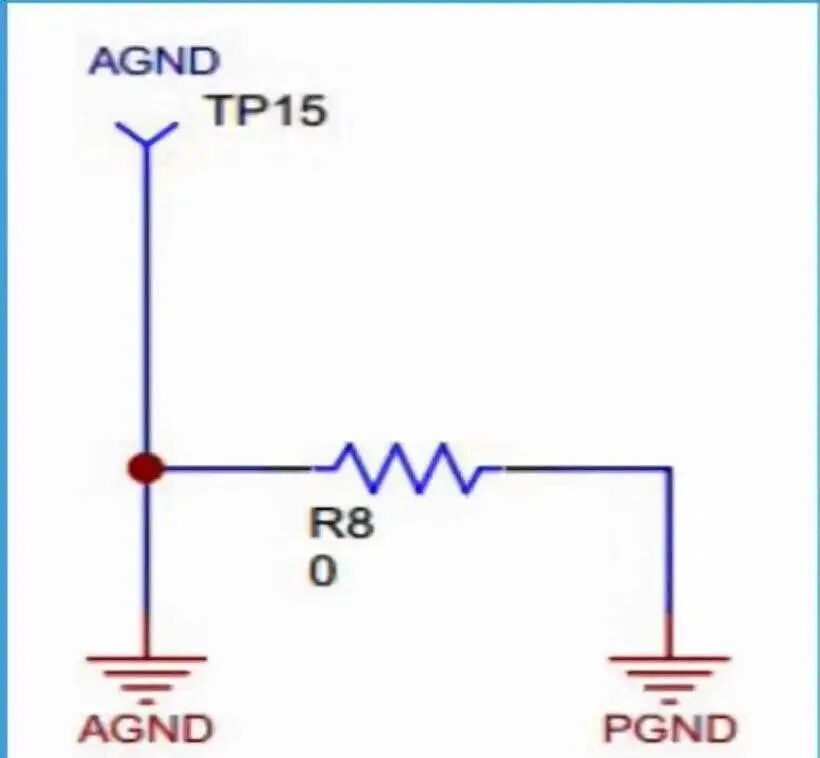

一般在設計電路的時候，在數字電路和模擬電路等混合電路中，往往要求兩個地分開，并且單點連接。我們可以用一個0歐姆電阻來連接這兩個地，而不是直接連接在一起，這也地線被分成了兩個網絡，在大面積鋪銅等處理時，就會方便許多，可以防止“浮地”而積累電荷，造成靜電。具體的可以看下圖。

單點接地圖

通常遇到這樣的情況，也可能采用以下方法來解決此問題：1、用磁珠連接；2、用電容連接；3、用電感連接；4、用0歐姆電阻連接。

9、跨接時用于電流回路

當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐姆電阻，可以提供較短的回流路徑，減小干擾。

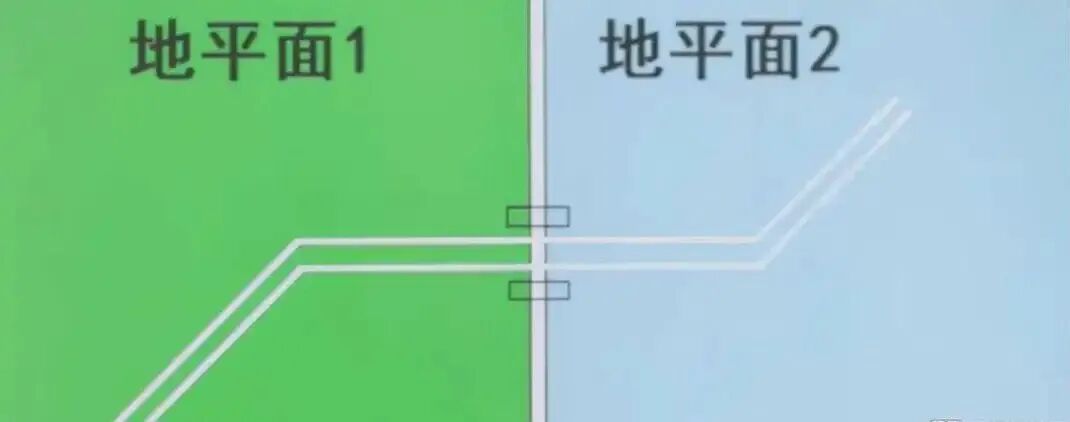

如下圖：兩個信號在通信的時候處于不同的地平面，因此在這兩個信號之間加0歐姆電阻，信號就會走最近路徑。

跨接時用于電流回路圖

10、配置電路

一般產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。如下圖所示。

0歐姆電阻配置電路圖

11、噪聲抑制

由于0歐姆電阻本身的特性，能夠有效抑制環路電流，從而使噪聲得到抑制。實際上零歐電阻不是真的是沒有阻抗，只有超導體才能夠真的做到零阻抗。所以，0歐姆電阻在所有頻帶上其實都起到衰減的作用。

0歐姆電阻圖

最后我來解決大家?guī)讉€(gè)疑惑。

0歐姆電阻和導線有什么區別？0歐姆電阻可以用導線代替嗎？

當然是有區別的，從我上面所講述的作用來看，就可以知道，0歐姆電阻的功能十分豐富，其次在有些情況下，0歐姆電阻和導線的作用是一樣的，例如跨線的時候，不用導線是因?yàn)樵趯?shí)際生產過程，貼片用的是貼片機，可以識別0歐姆電阻，對導線卻是很難識別，所以為了生產的效率和方便，會選擇用0歐姆電阻。

0歐姆電阻精度大小有區別嗎？

肯定是有區別的，例如0歐姆電阻精度為±1%或者±5%時，就有0603、0805、1206、1210、1812等封裝，精度不同、尺寸也會不同，形式也會不同，如下圖所示。
