全芯時代，國產好芯不定期推薦。今日為大家介紹一款標準I2C接口通訊LCD控制/驅動芯片。該芯片提供1/4 占空比顯示模式，最多驅動176點（44×4）。內置時鐘發(fā)生器、LCD偏置電壓產生模塊和LCD驅動電壓跟隨器以及標準的I2C接口。

芯片型號：AiP16C22

主要參數：

• 工作電壓：2.4V～5.5V

• 標準I2C接口

• 低功耗

• 多種閃爍模式

• 讀/寫地址自動增加

• 內部32kHz RC振蕩器

• 偏置電壓：1/2或1/3；占空比：1/4

• 16級VLCD電壓可調

• 44×4位顯示數據寄存器

• 帶電壓跟隨器的內部LCD偏置發(fā)生器

• LCD幀頻可選：80Hz或160Hz

• 可通過外置電阻調整LCD驅動電壓

• 最大顯示模式44 SEGs×4 COMs

• 封裝形式：LQFP48/LQFP52

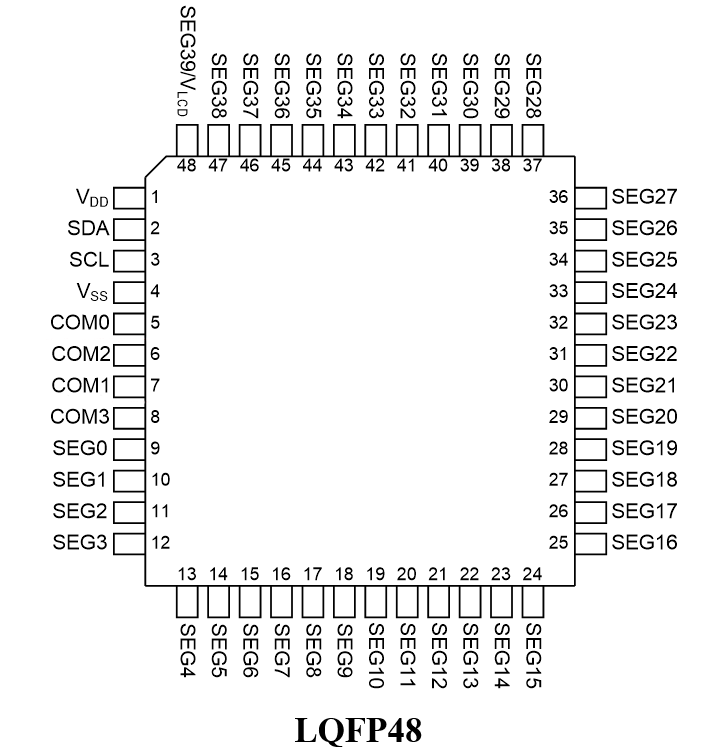

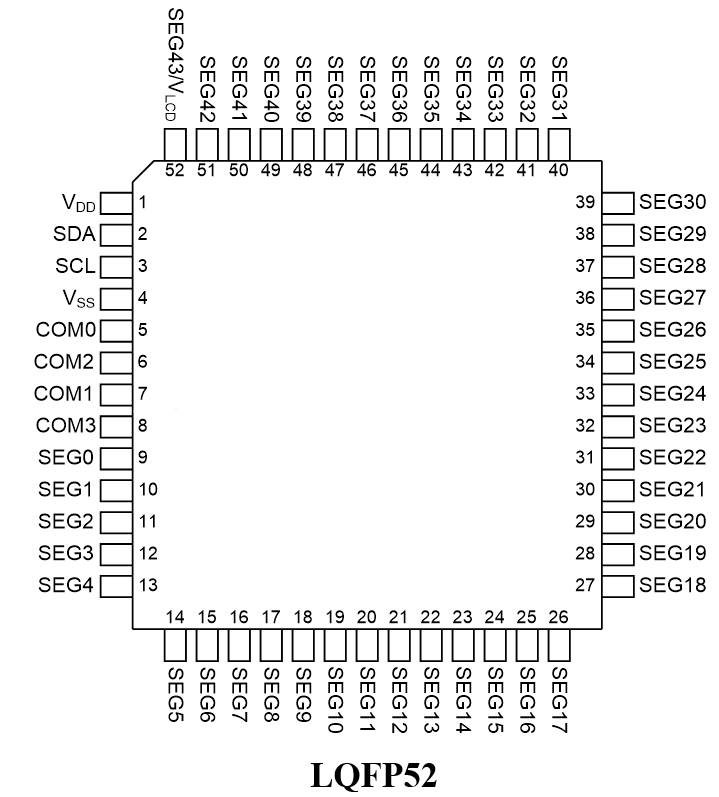

封裝圖：

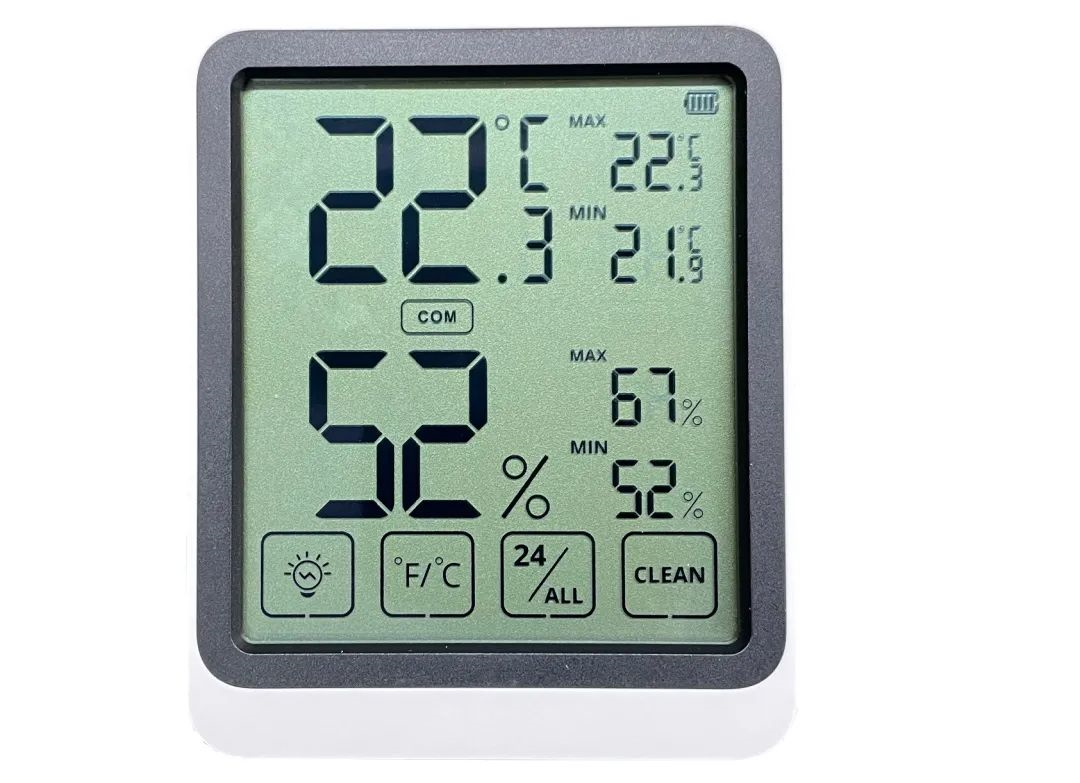

應用領域：

• 儀器儀表

• 家用電器

• 消費類電子產品

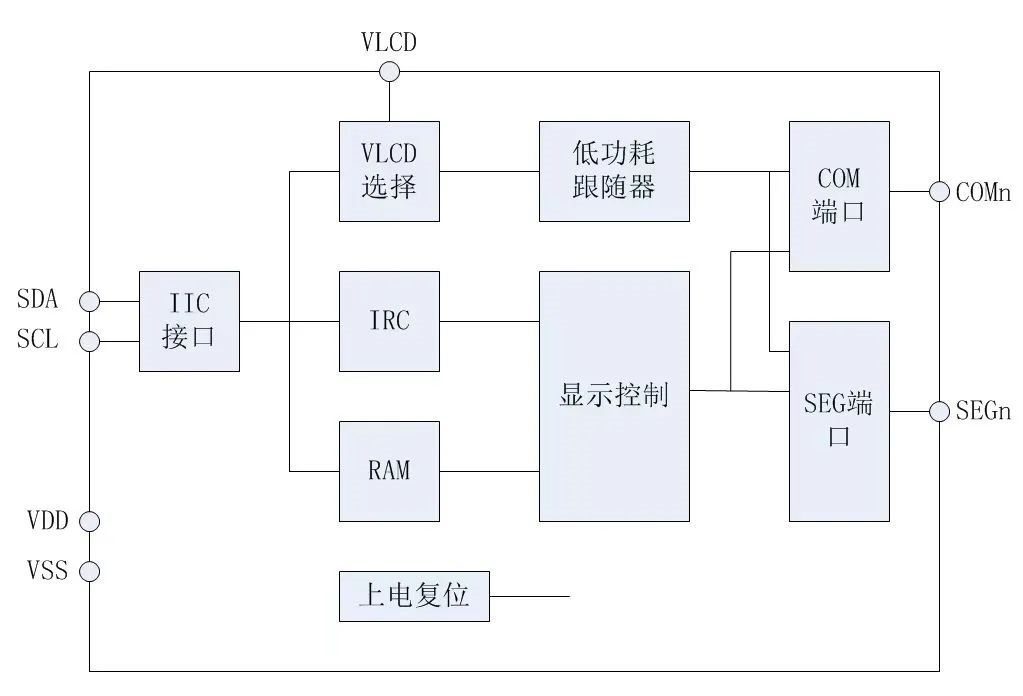

功能框圖：

典型應用圖及說明：

①當SEG/VLCD引腳被設置為SEG引腳

關閉內部VLCD電壓調整功能，偏置電壓由內部VDD電源提供。

打開內部VLCD電壓調整功能，偏置電壓由內部VLCD電壓調整模塊提供。

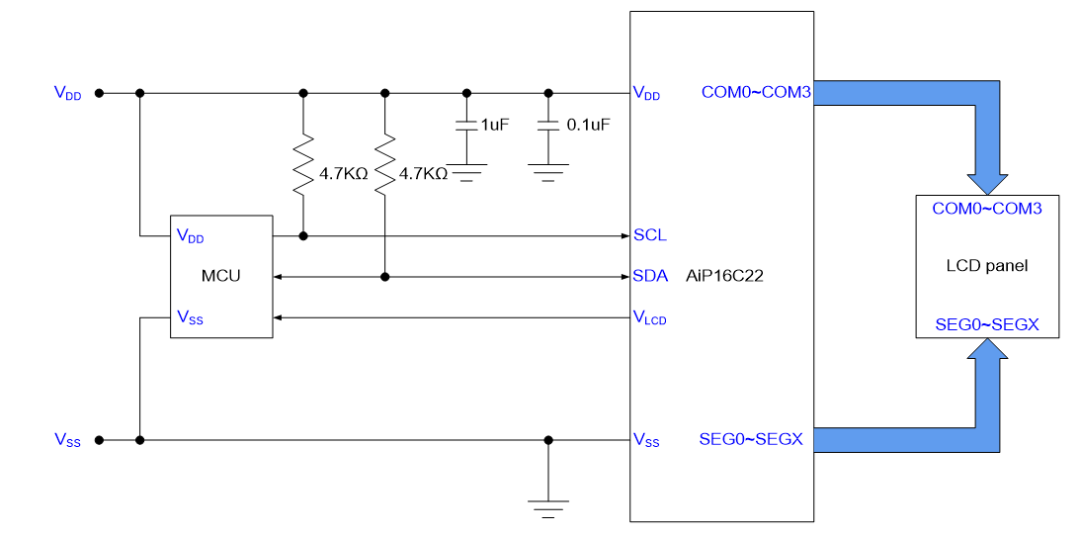

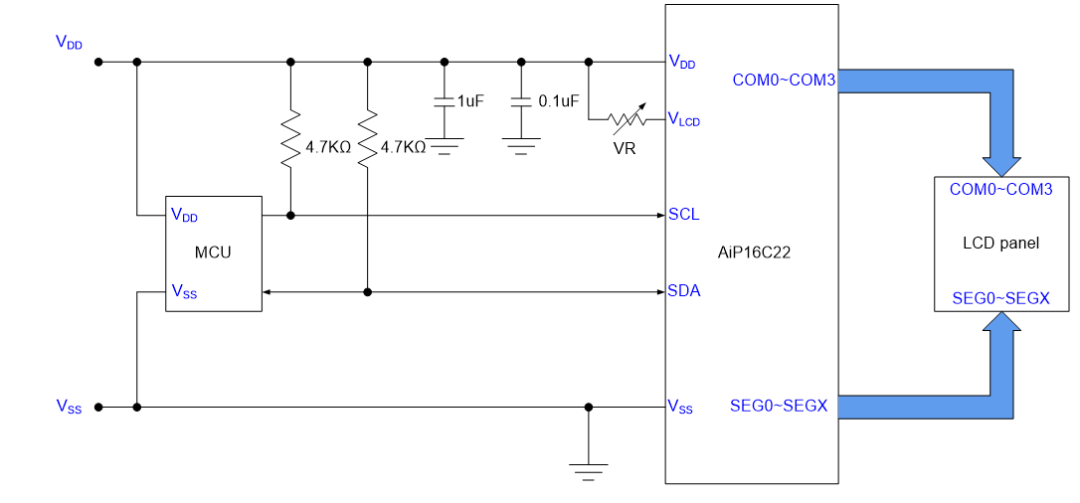

②當SEG/VLCD引腳被設置為VLCD引腳

關閉內部VLCD電壓調整功能。VLCD和VDD引腳之間必須外接電阻來調整偏置電壓。

打開內部VLCD電壓調整功能，可與MCU相連來檢測VLCD引腳電壓。
