中紅外（MIR）光譜廣泛應用于氣體傳感、工業檢測、天文觀測及成像等諸多領域。盡管薄膜窄帶干涉濾光片在中紅外傳感中具有成本效益，但其復雜的制造工藝限制了其在小型化系統中的應用。等離子體納米結構雖已被探索用于中紅外波段，但由于金屬固有的歐姆損耗，這些結構存在光譜響應寬、效率較低等缺陷。因此，有研究提出將具有低本征損耗的全介電超構表面（metasurfaces）作為中紅外光譜中的替代方案。然而，全介電超構表面的工作通常僅限于反射模式。
據麥姆斯咨詢報道，近日，由英國劍橋大學（University of Cambridge）、英國埃克塞特大學（University of Exeter）和阿聯酋哈利法科學技術大學（Khalifa University of Science and Technology）組成的研究團隊提出了一種可在透射模式下工作的金屬-介電混合超構表面，適用于中紅外光譜。該超構表面由位于氟化鈣（CaF?）襯底上的鋁（Al）圓柱頂端覆蓋鍺（Ge）構成。該結構在λ=2.6 μm處實現80%的高透射效率和0.4 μm的窄半高全寬（FWHM）。該超構表面的透射響應源自Ge與Al結構之間的模式耦合。通過數值模擬驗證設計后，該超構表面采用簡單的制造工藝制備而成，并成功作為內嵌（in-line）光學濾光片集成到氣體傳感系統，實現對二氧化碳（CO?）氣體的檢測，檢測限達到≈0.04%（≈400 ppm）。這項工作凸顯了金屬-介電混合超構表面作為中紅外光譜內嵌氣體傳感濾光片的潛力。上述研究成果以“High-Transmission Mid-Infrared Bandpass Filters using Hybrid Metal-Dielectric Metasurfaces for CO2 Sensing”為題發表在Advanced Optical Materials期刊上。
中紅外光譜濾光片設計必須兼顧優化三個關鍵參數以提高濾光片性能。這三個參數分別為高透射效率、窄透射峰以及工作波段內的單一透射峰。這項研究通過開發新型金屬-介電混合超構表面濾光片來解決這些挑戰，該濾光片不僅優化了上述關鍵參數，同時還簡化了制備工藝。因此，這項研究有望推動中紅外光譜領域的發展。圖1a顯示了具有不同幾何參數的金屬-介電混合超構表面的示意圖。
圖1 金屬-介電混合超構表面的示意圖及改變幾何參數對其光譜響應的影響

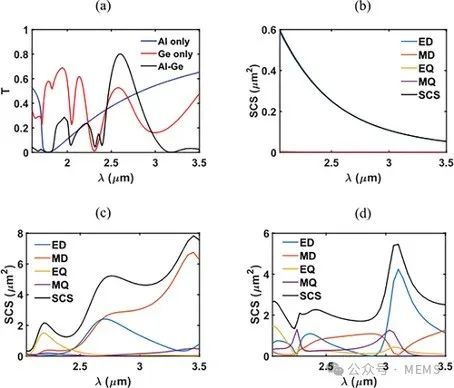

為了揭示金屬-介電混合超構表面的優勢及其對響應的提升作用，研究人員分別計算了在優化幾何參數下，純Al、純Ge和Al-Ge混合超構表面的透射響應。此外，由于透射光譜受散射影響，研究人員還計算了多極展開和散射截面（SCS），用以分析其響應的物理機制，相關結果如圖2所示。
圖2 Al、Ge和Al-Ge混合超構表面對光譜響應的影響

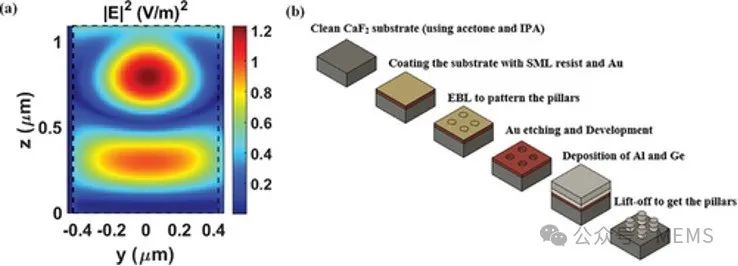

圖3a為Al-Ge混合超構表面在y-z平面的電場分布（與圖1a相關）。結果顯示，電場集中在超構表面的超構單元周圍，表明其對周圍環境具有高靈敏度。圖3b展示了超構表面的制造工藝。在將抗蝕劑旋涂到襯底上之后，軟烘（soft bake）是抗蝕劑制備的關鍵步驟。其主要作用是去除抗蝕劑中的殘留溶劑，從而增強與襯底的附著力并消除抗蝕劑薄膜中的氣泡。研究人員在不同軟烘溫度下完成器件的制備，以評估裂紋對最終器件的影響，相關結果如圖4所示。
圖3 Al-Ge混合超構表面的電場和制造工藝

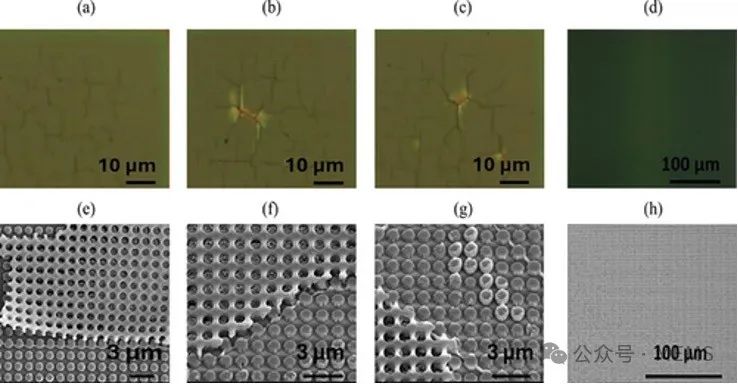

圖4 不同軟烘溫度、不同烘烤時間下軟烘樣品的光學顯微照片和掃描電鏡（SEM）圖
接著，研究人員對所制備的金屬-介電混合超構表面進行了光學表征，使用傅里葉變換紅外（FTIR）顯微鏡對該超構表面進行了光譜測量，結果如圖5所示。
圖5 金屬-介電混合超構表面的光學表征

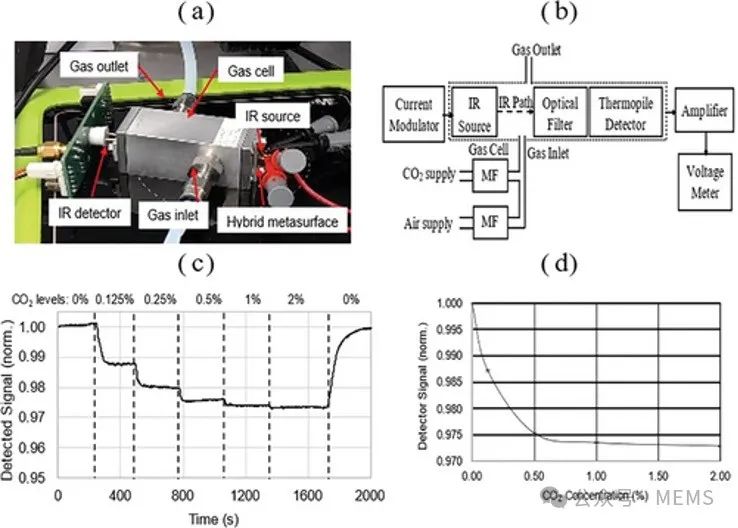

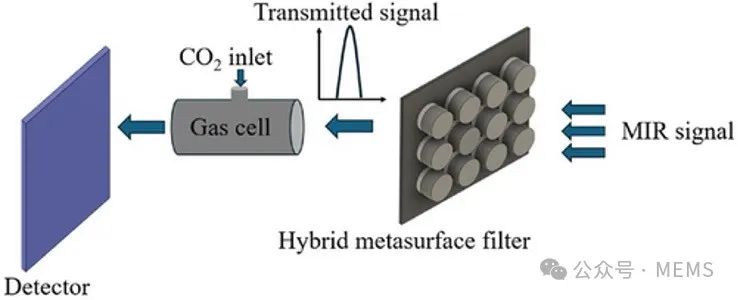

最后，研究人員將Al-Ge混合超構表面集成到概念驗證非色散紅外（NDIR）氣體傳感器系統中，用以檢測二氧化碳?xì)怏w。氣體傳感器系統的原理圖如圖6所示。該NDIR系統包括基于寬帶紅外微熱板的熱輻射源和單通道硅熱電堆探測器。將Al-Ge混合超構表面置于紅外探測器的光學窗口上，并將該組件安裝于光學氣室中，氣室由路徑長度為55 mm的Al塊構成（如圖7a）。該NDIR系統針對不同濃度二氧化碳?xì)怏w的檢測結果如圖7c和圖7d所示。
圖6 氣體傳感器系統原理圖
圖7 NDIR系統及針對不同濃度二氧化碳?xì)怏w的檢測結果
綜上所述，這項研究提出的金屬-介電混合超構表面結合了等離子體金屬和介電超構表面的優點，具有成為高透射中紅外光學濾光片的巨大的潛力。該研究展示了一種針對2.6 μm二氧化碳吸收模式的帶通濾光片，達到80%的高透射效率和0.4 μm的窄FWHM。該超構表面已成功集成到概念驗證NDIR氣體傳感系統中，檢測限達到≈0.04%。研究人員使用FTIR顯微鏡對該超構表面進行了光學表征，結果與模擬結果非常吻合。這項研究成果凸顯了金屬-介電混合超構表面在中紅外傳感和光譜應用中作為可定制光學濾光片的潛力。
論文鏈接：
https://doi.org/10.1002/adom.202402603
