全方位保護！思瑞浦發布車規級高邊電源開關TPS42S40Q

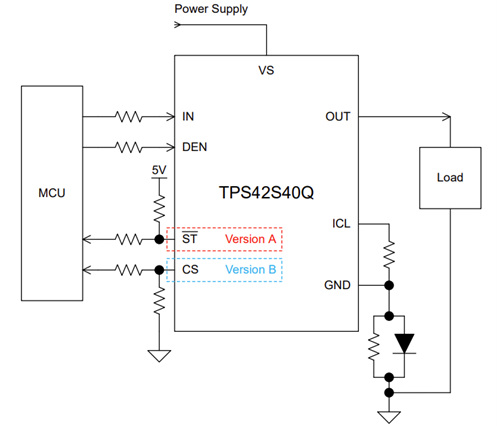

TPS42S40Q提供出色的電流檢測精度。對于1A及以上負載，檢測精度為3%，如圖1所示；而對于50mA及以上負載，檢測精度為7%，如圖2所示。精準的電流感應能力可輕松識別負載狀態和測量負載電流。

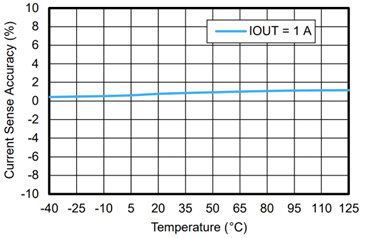

圖1、負載為1A時電流檢測精度

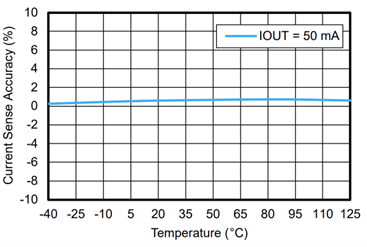

圖2、負載為50mA時電流檢測精度

TPS42S40Q在Vs=13.5V的運行條件下，能夠提供非常精準的電流限制功能。當電流限制閾值設定在0.5A時，全溫范圍內限制精度可達±20%；電流限制閾值設定在1.6A時，全溫范圍內限制精度則為±14%，如圖3所示。

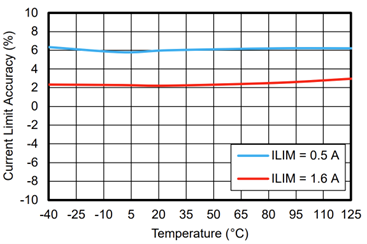

圖3、電流限制精度

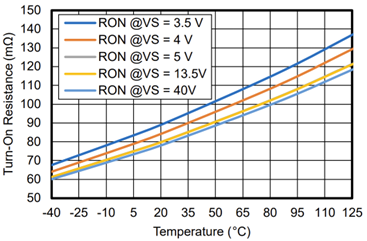

TPS42S40Q的導通電阻標稱阻值為100mΩ，與供電電壓呈負相關，與溫度呈正相關。這意味著在相同運行條件下，溫度越低、供電電壓越高，導通電阻也就越低，如圖4所示。

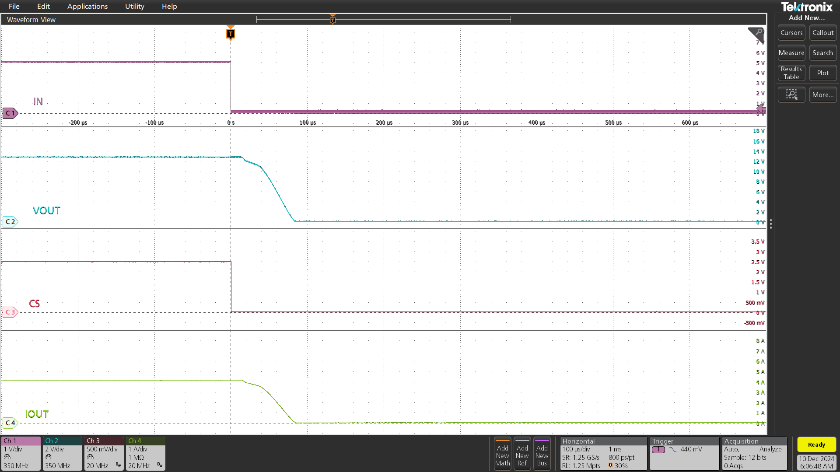

TPS42S40Q在VS=13.5V，IOUT=4A，CS=300ohm，IN OFF的運行條件下，具有出色的動態響應性能。輸入關斷后，對關斷過程進行斜率匹配，將斜率控制在±0.15V/μs，輸出電壓和電流在80μs達到穩態，完成關斷。如圖5所示。

圖5

VS=13.5V

IOUT=4A

CS=300ohm

IN OFF

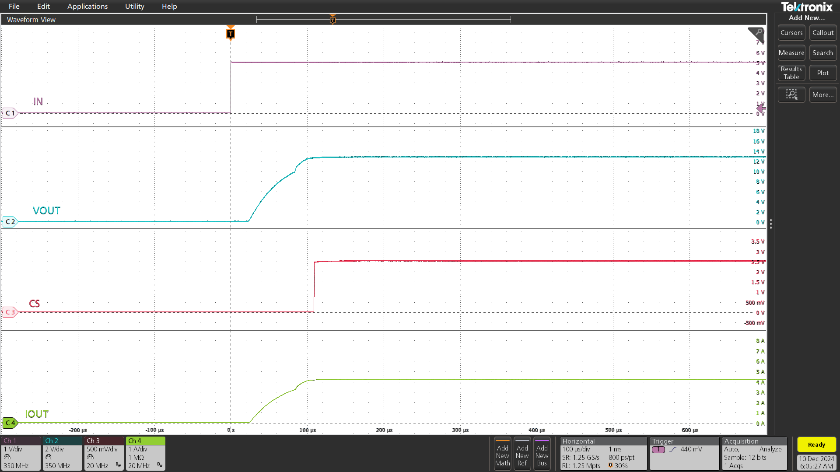

TPS42S40Q在VS=13.5V，IOUT=4A，CS=300ohm，IN start-up的運行條件下，輸入啟動后，對啟動過程進行斜率匹配，將斜率控制在±0.15V/μs，輸出電壓和電流在110μs達到穩態，實現穩定輸出。如圖6所示。

圖6

VS=13.5V

IOUT=4A

CS=300ohm

IN start-up

TPS42S40Q在VS=13.5V時，當負載跳變，IOUT在1A到4A之間跳變，輸出電壓波動范圍在1V以內，且快速達到穩態，如圖7所示。

圖7

VS=13.5V

IOUT=1~4A
