元器件知識丨偏置檢波器和零偏置檢波器的區別

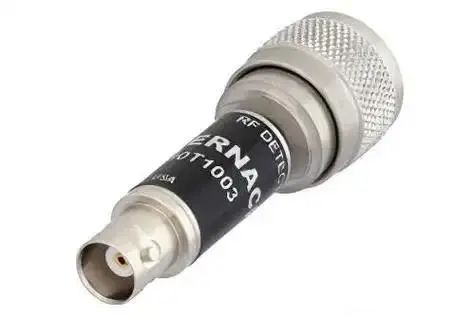

在射頻和微波信號檢測領域，檢波器是將高頻信號轉換為可測量直流信號的關鍵器件。

檢波器通常用來檢測射頻信號的幅度信息，應用廣泛，如功率測量、電平檢測和調制解調等。它可以將高頻交流信號經過非線性元件（如二極管）轉換為直流信號，實現信號的幅度檢測。

根據工作原理和電路結構的不同，檢波器主要分為兩類：偏置檢波器和零偏置檢波器。它們在工作原理、性能特點等方面存在一定區別。以下是它們的主要區別：

偏置檢波器：通過外部電路為檢波二極管提供一個初始的正向偏置電壓，使二極管處于微微導通的狀態。當輸入信號較小時，這個偏置電壓能讓二極管更容易導通，從而對小信號進行檢波，減小死區電壓對信號檢測的影響。

零偏置檢波器：無需外部提供偏置電壓，依靠二極管自身的特性來進行檢波。以肖特基二極管為例，其利用金屬與半導體接觸時形成的肖特基勢壘，在零偏置下也能實現開關功能，從而對輸入信號的包絡進行提取。

偏置檢波器：由于有偏置電壓，能夠有效減小檢波死區，提高對小信號的檢測能力，使輸出電壓與輸入信號之間有更好的線性關系。例如在幅度調制信號檢測中，可更準確地還原調制信號的幅度變化。不過，偏置電路會增加電路的復雜性和功耗，在沒有輸入信號時，二極管處于弱導通狀態，電路仍有少量電流流過，會導致一定的能耗。

零偏置檢波器：具有高靈敏度，能夠在低輸入功率條件下有效檢測信號，適用于待機或偵聽模式下無主電源可用的場景，如 RFID 應用，可降低系統功耗和成本。其功耗低，通常只有一個肖特基二極管和相關阻抗匹配元件，無額外功耗，且成本也相對較低。此外，零偏置肖特基二極管檢波器在毫米波和亞毫米波頻段具有更快的響應速度，其時間常數僅受結區電容和負載電阻的限制。

偏置檢波器：常用于對信號檢測精度要求較高，且有穩定電源供應的場合，如一些專業的通信接收設備、音頻視頻信號處理等領域，能夠更好地還原信號的細節和幅度信息。

零偏置檢波器：廣泛應用于無線通信、射頻識別（RFID）、雷達和微波系統、毫米波和亞毫米波功率檢測等領域。例如在 RFID 系統中，與簡易天線組成接收機，實現信息的準確傳輸；在毫米波通信和亞毫米波功率檢測中，可有效地對微波射頻至毫米波范圍內的電磁波輻射進行檢驗和混頻。

偏置檢波器：需要設計偏置電路來提供穩定的偏置電壓，這增加了電路設計的復雜性和元件數量。同時，偏置電路的加入可能會引入額外的噪聲和干擾，對電路的性能產生一定影響。

零偏置檢波器：無需偏置電路，電路結構相對簡單，減少了元件數量和電路復雜度，降低了成本，同時也提高了系統的可靠性和穩定性，便于小型化設計和大規模集成。

總的來說，偏置檢波器和零偏置檢波器各有優劣，具體選擇應根據應用需求權衡靈敏度、線性度、功耗和成本。在信號強度較強且對成本敏感的場合，零偏置檢波器是理想選擇；而在需要高靈敏度和高線性度的精密測量領域，偏置檢波器則更適合。
