最近遇到一家客戶的產品在做靜電測試時出現了電容損壞的現象，測試標準為IEC61000-4-2，接觸式，8KV(實際測試時考慮設計余量，電壓為10KV)。所用的電容為普通的0.1uF的MLCC陶瓷電容，0402封裝，50V額定電壓。
在本文討論之前，看看大家是如何理解如下幾個問題。
1、電容為什么能夠防靜電？
2、電容規格書上都會標注額定電壓值，如果電壓超過了額定電壓，多大的電壓會導致電容損壞？
3、普通的陶瓷電容，器件自身能抗多大的靜電沖擊？
4、是否有防靜電能力更強的電容，這些電容和普通的電容有什么區別？
1、電容為什么能夠防靜電？

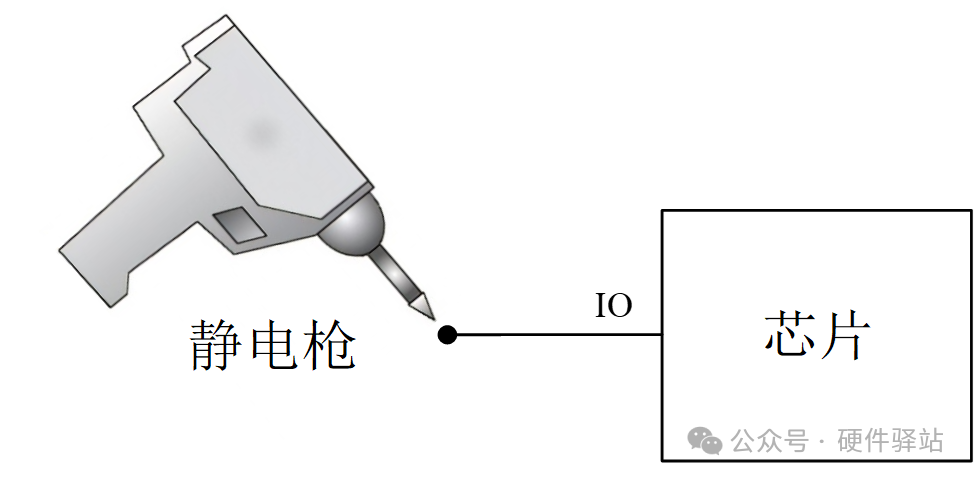

如下圖，我們對芯片的管腳施加靜電，通常來說，如果芯片的HBM模型給出的是耐受4KV靜電的指標，那么用靜電槍測試的話，實際可耐受的電壓很可能不會超過2KV。
如果測試等級4，則施加的電壓為：8KV；那IO肯定會損壞。

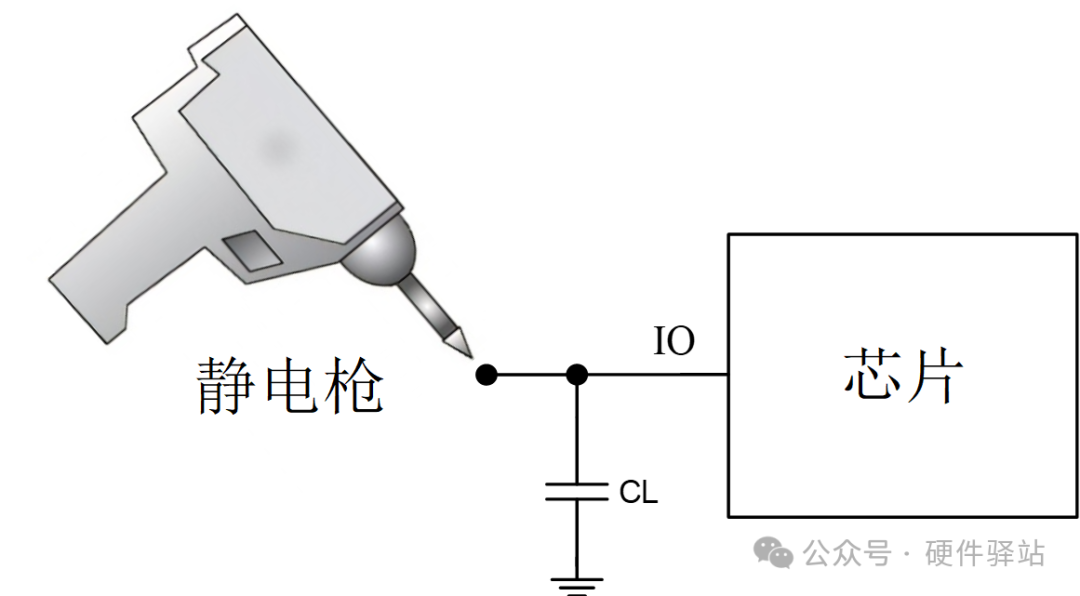

如果我們在IO上并一個電容后，情況會怎樣？

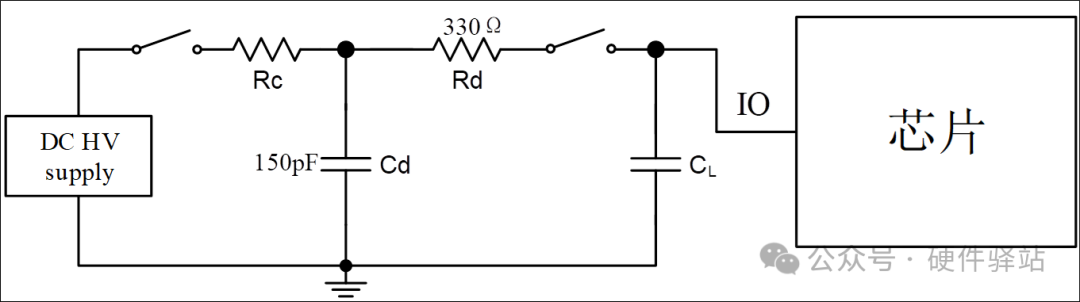

根據上圖，簡化的電氣模型如下：

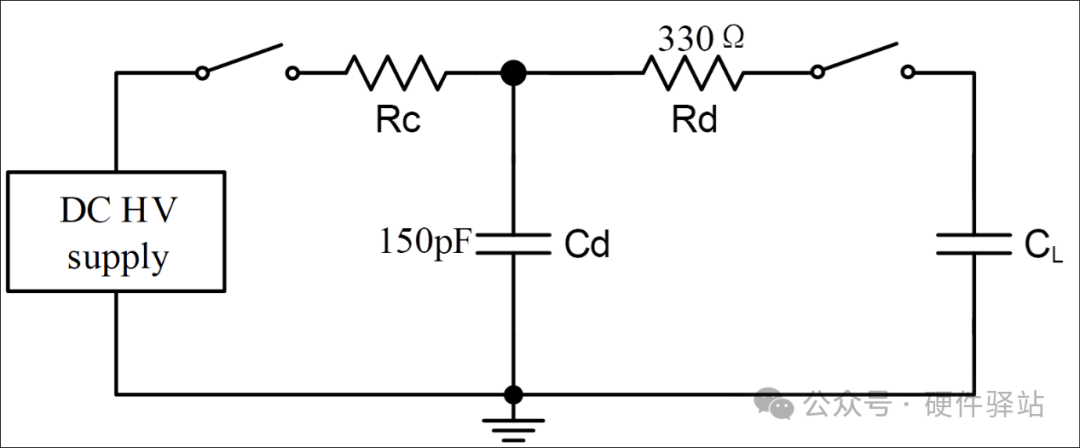

芯片IO的阻抗特性未知，為簡化分析，先按高阻分析，則可以斷開芯片端連接，如下圖：
基本工作原理為，充電開關閉合，高電壓通過Rc給Cd充電到預設電壓；然后充電開關斷開，放電開關閉合，高壓電壓Vd從Cd端通過Rd對CL放電。
Rd只影響VCL最終達到穩定電壓的時間，并不影響最終的VCL穩定電壓值。
CL上的電壓VCL可以通過下面公式計算：
比如：一個0.1uF的電容，10KV的靜電電壓，在電容CL上產生的電壓大小理論值為：
（150*10000）/（150+100000）=15V
下表為不同電容，靜電電壓為10KV條件下，在CL電容上產生的電壓理論計算值：
從上面的數據可以看出，電容越大，對靜電的抑制效果越好。
但是客戶所用的電容只有100nF，理論計算在電容上的電壓也只有15V，小于電容的額定電壓值（50V）,并不能解釋為什么會導致電容損壞。我們先把問題放一下，回到上面的第二個問題。
2、電容規格書上都會標注額定電壓值，如果電壓超過了額定電壓，多大的電壓會導致電容損壞？
一般的，電容的耐壓設計有如下3個值，說明如下：
1)額定電壓(Voltage DC；VDC)
這個電壓值，所有的電容規格書都會給出。在產品設計中，要求工作電壓不能超過此電壓。鉭電容和鋁電解電容設計時還需要降額使用；而MLCC陶瓷電容具有更高的耐壓特性，可以不降額使用。
2)耐電壓DWV（?D?esign ?W?ithstand ?V?oltage）
電容的耐電壓性能指其陶瓷介質在工作狀態中能夠承受的最大電壓，也是MLCC的極限電壓。對于結構、介質、容量相同的MLCC，耐壓越高，體積越大。

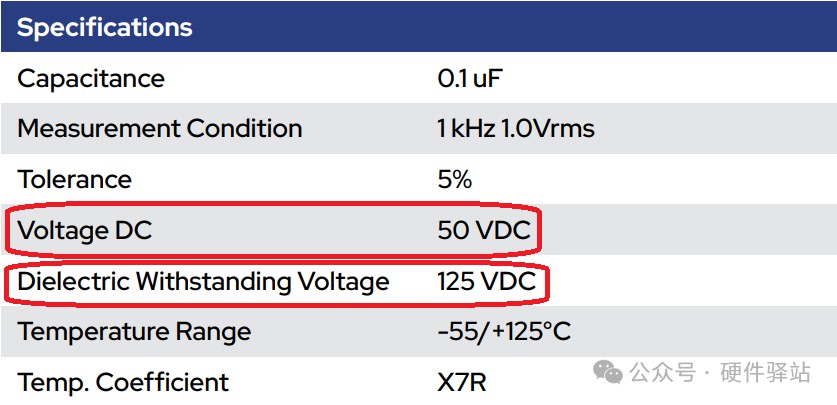

這個電壓并不是所有廠家規格書都會給出，參考下表為國巨一款額定電壓為50V的電容，其DWV電壓為125V，大約為2.5倍的關系。
3)擊穿電壓VBR或Vbd （breakdown voltage）

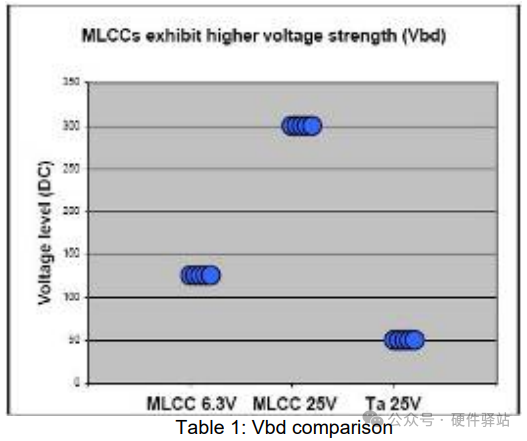

擊穿電壓是指給電容施加直流電壓，直接導致電容擊穿，永久性失效。參考下圖為TDK公司的一份文檔提供的參考數據，額定電壓為25V的陶瓷電容，Vbd為300V。大約為10倍的關系。

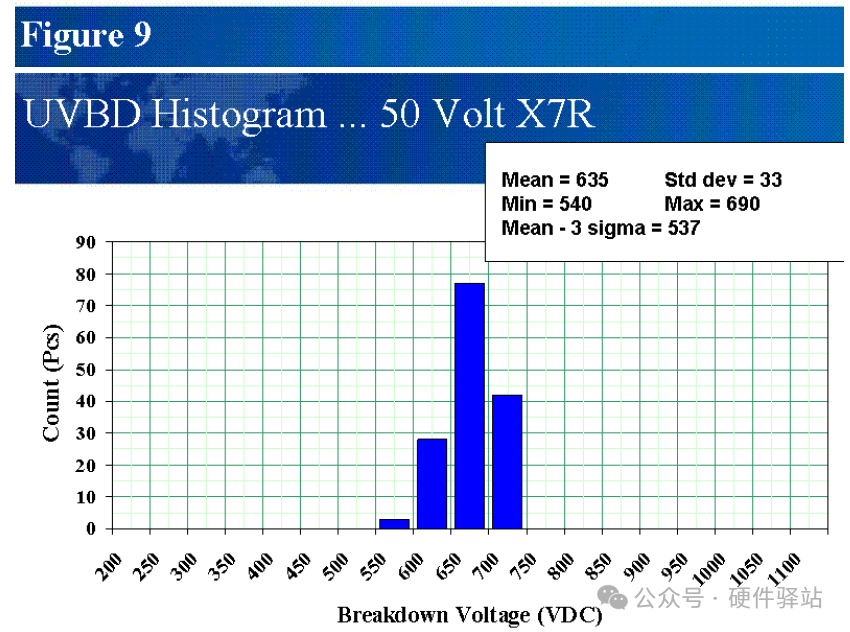

如下圖，為KEMET的一篇技術文檔給出的參考數據，額定電壓為50V的陶瓷電容，Vbd最小值為540V。大約為10倍的關系。
基于以上參考數據，考慮到理論還需聯系實際，決定找一個電容驗證一下。
50V額定電壓的電容肯定不適合了，實驗室的直流電源提供不了500V以上的高壓。需要一顆額定電壓低的電容進行驗證。
選取了一顆1uF, 額定電壓4V，0402超薄封裝（T=0.35mm MAX）的電容，測試擊穿電壓。

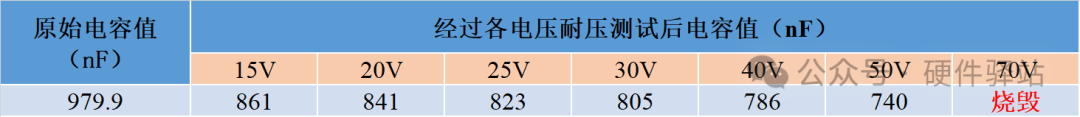

通過上面數據可以看出，4V額定電壓的電容，70V電壓時燒毀，擊穿電壓比起額定電壓也在10倍以上，和上面引用的其它電容數據大差不差。
備注加提醒：這項實驗需要謹慎的操作，被測試電容和人之前需要有阻擋，電容燒毀的一瞬間會有爆炸反應（測試時務必帶好護目鏡），本人不確定是否會有更嚴重的后果，比如起火。
測試電容的擊穿電壓看起來就很危險，其實一點都不安全。
再次提醒，沒有專業的測試環境不要輕易嘗試。
很遺憾，在一些電容廠家官網，并沒有查到相關資料。

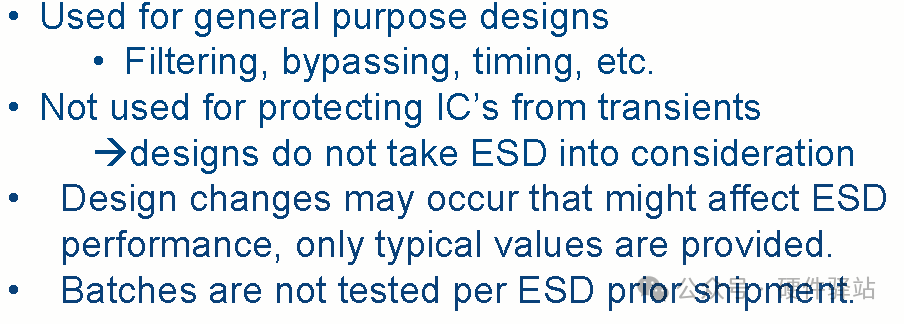

其中一家公司針對普通陶瓷MLCC電容的ESD特性說明如下：
普通的MLCC電容，設計時并未考慮ESD指標，因此，也就沒有耐受ESD電壓數據可提供。
沒有數據，那就安排測試。
預期的電容的抗靜電能力和如下因素相關：
1) 電容值越大，分壓越小，抗靜電能力越強。
2) 額定電壓越高，擊穿電壓越大，抗靜電能力越強。

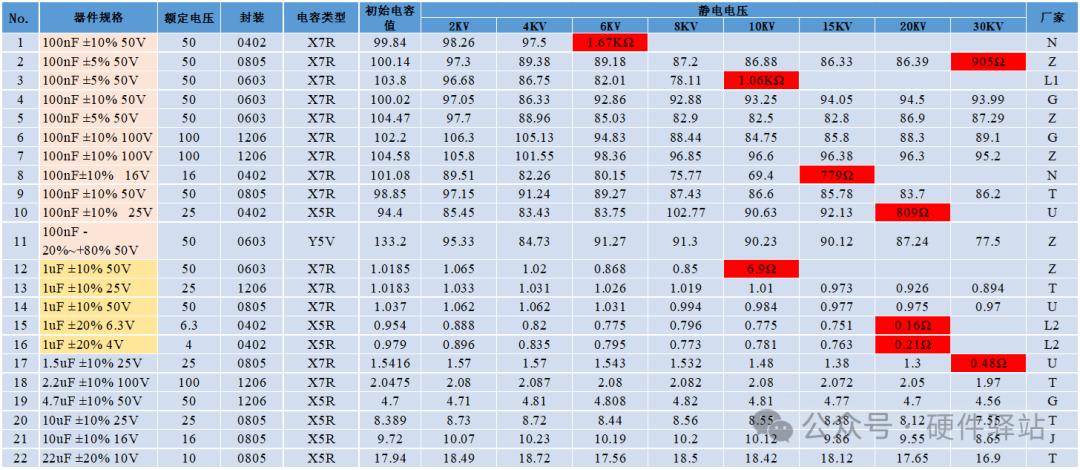

本實驗首先選取了一批100nF的電容，同時也選取一些電容值更高的做對比測試。由低到高做靜電測試，完成后記錄電容容值（電容失效后表現為電阻特性，則直接記錄電阻值）。
備注：下表標紅的都是被測試電容出現了電阻特性，被標記為電容失效。實際上，電容值的較大偏離，D值的偏離都可視為電容受到損傷。
從上面的數據可以看出，總體上，電容容值在2.2uF以上的，30KV測試都通過了。額定電壓100V的3款電容，也都通過了30KV的測試。（當然，由于只測試了一顆電容，這個結論也是粗略的，全部13款通過30KV的電容型號，增加了測試數量到5顆，有2款電容也測試出了失效現象）。
6KV條件下，一顆100nF，0402封裝電容損壞。
10KV條件下，一顆100nF, 0603封裝和另一顆1uF，0603封裝的電容損壞。
上面數據已經可以解釋客戶產品采用0402封裝，100nF，是存在接觸電壓10KV測試不過的可能。

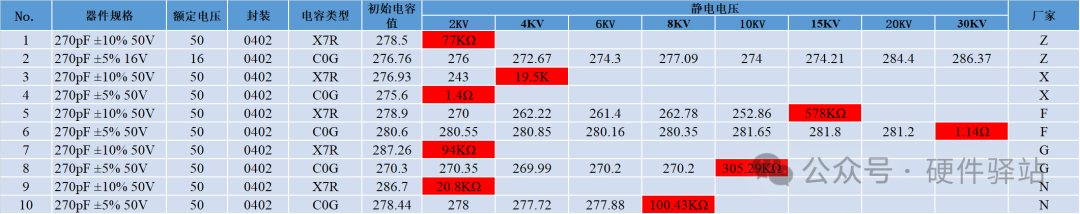

為了進一步證明是否電容越小，抗靜電能力越差，我們選擇了0402封裝，電容值為270pF的電容進行測試，一共5家廠商，各廠家都同時有一款C0G和X7R的電容進行對比。測試結果如下:
從上表可以看出，小容值電容確實抗靜電能力更差，2KV就有4款電容損壞，和理論計算給出的結論一致。
另外，除了第3和4項數據，其它4組同廠家的型號測試對比數據都顯示，C0G的電容比X7R具有更好的抗靜電能力。
如果出現這種情況，推斷理論和實際存在差異，說明如下：

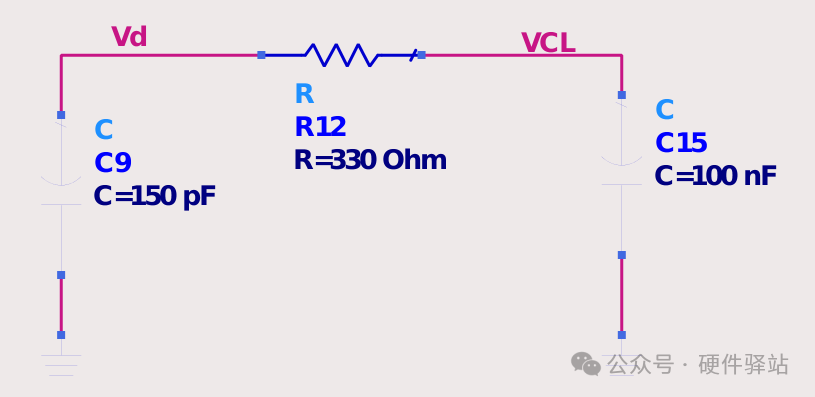

1、仿真理想電容100nF上的電壓。
理想電容上的電壓為14.977V，和理論計算一致。

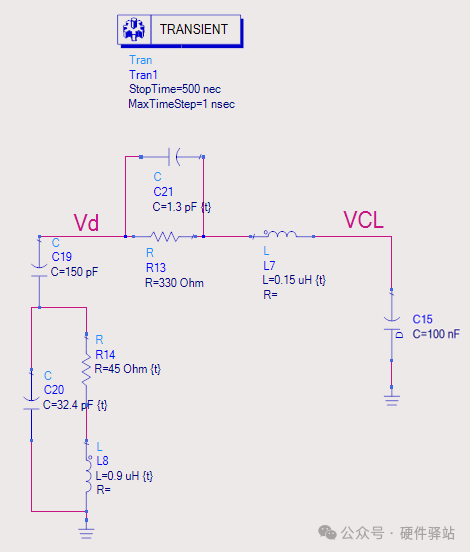

2、仿真真實電容100nF上的電壓，同時把RC放電模型調整為和實際靜電槍更接近的參數模型，仿真原理圖和仿真結果如下：
從第二種仿真可以看出以下信息：
1）放電波形和IEC61000-4-2標準波形更接近。
2）電容上的電壓在起始時有一個峰值電壓，為 146.645V，遠大于電容的額定電壓，此電壓如果過大，存在導致電容失效的可能。
3）電容相對穩定后的電壓為21.81V，也比理論的14.977V大一些。
關于第1點，放電波形的相關知識，可以參考往期文章有詳細說明。
為什么MCU規格書上給出的靜電指標可以過4KV，在產品上測試卻2KV都不過？
回到第2點，為什么上電初期有尖峰電壓？
因?yàn)閷?shí)際的電容并不單是一個電容，還存在電阻和電感特性。
理想電容的模型如下：
簡化的電容RLC模型如下：

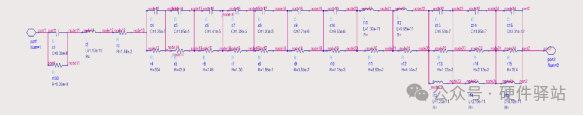

廠家提供的電容Spice模型如下：（包括11個電容，6個電感和14個電阻）

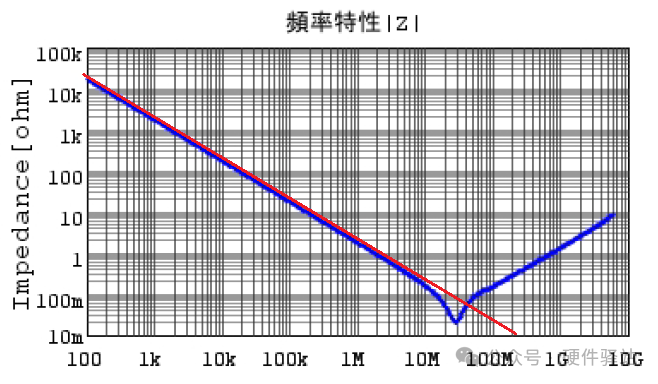

由于實際的電容非理想，如下圖，電容的阻抗特性并不是隨著頻率增加一直減小，而是出現一個極低值后阻抗又增大；阻抗最低點的頻率即為此電容的SRF(自諧振頻率)。
（紅色為理想電容阻抗特性，藍色為真實的電容阻抗特性）。
由于電容的非理想，且存在一定的電感特性，會導致ESD測試的初始階段出現尖峰電壓。

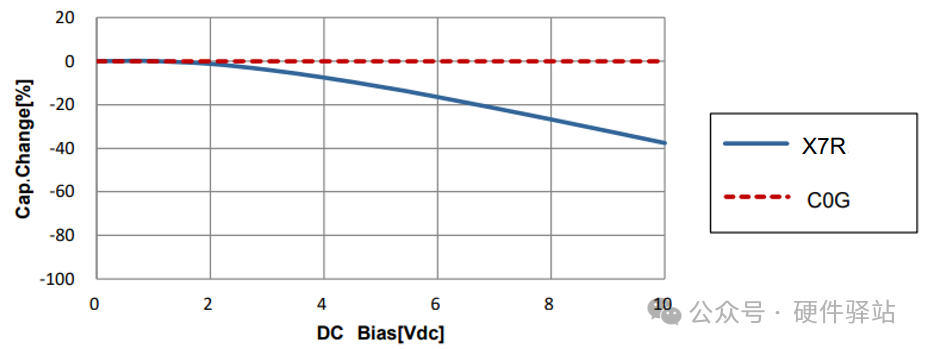

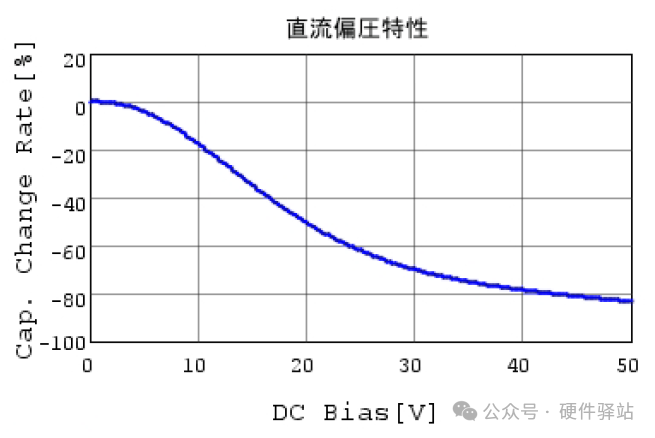

推斷和電容的直流偏壓特性有關，比如下圖。當電容上加直流電壓后，電容值會變小。
假定仿真的這顆電容的容值由于疊加了15V電壓，電容值從100nF降低30%，為70nF，則10KV的靜電電壓，在電容CL上產生的電壓大小值為：
（150*10000）/（150+100000*0.7）=21.38V
計算電壓和仿真電壓較為接近。
如果想避免DC電壓對電容的影響，可以選擇C0G的電容，這種類型的電容的容值除了不怎么隨溫度變化之外，施加DC電壓對容值也基本無影響。
從上述分析可以看出，采用X7R電容，由于電容隨DC電壓增加而下降，會導致靜電分壓更大。而在一些實際應用中，電容的應用場景會更加嚴酷。
比如下圖，R1和R2電阻分壓，CL上由于有DC電壓，電容值也會比實際偏小，計算防靜電能力就需要考慮這個因素。
以上雖然討論了電容抗靜電電壓的一些基本規律，但并不能保證計算和仿真電容上的電壓低于額定電壓就一定沒問題。
4、是否有防靜電能力更強的電容，這些電容和普通的電容有什么區別？
一些電容廠家針對性的設計了耐受靜電能力更強的電容。

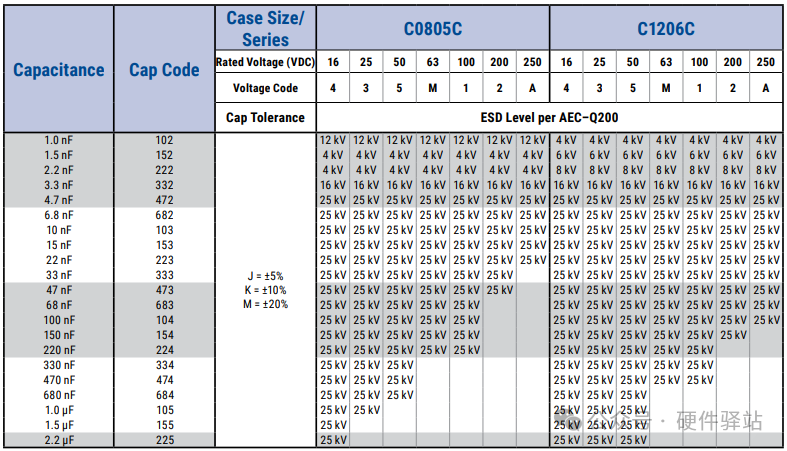

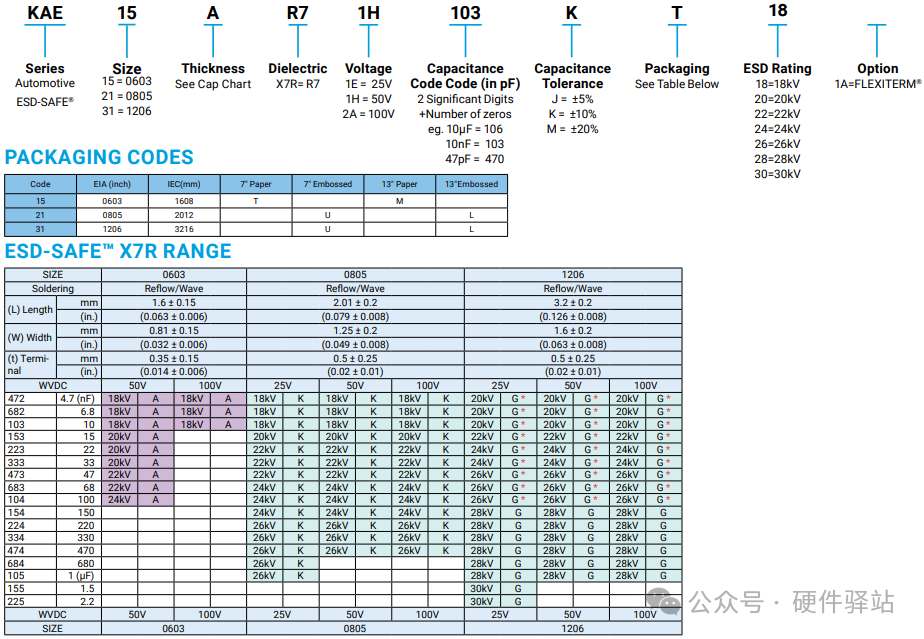

比如，京瓷推出的KAE系列，有0603，0805，1206封裝可選，最低可耐受18KV靜電。

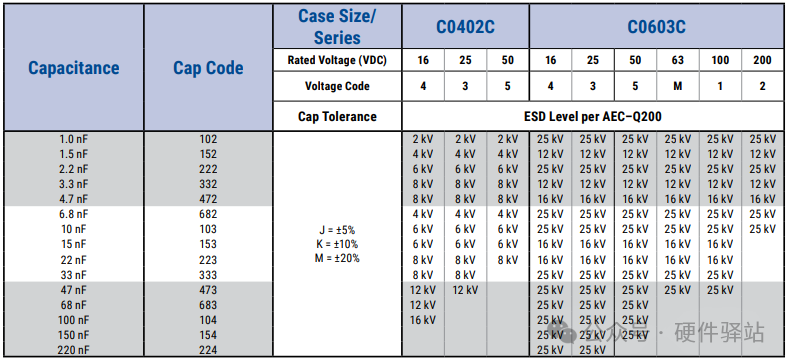

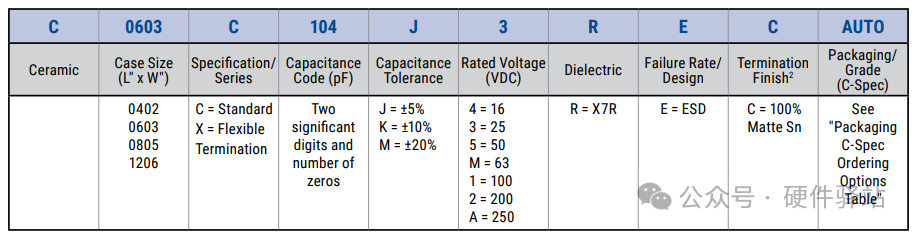

國巨推出了4種封裝的抗靜電電容，最低可耐受2KV靜電。
如果有必要，可以考慮使用ESD專用電容。
總結：
1、普通的陶瓷電容在產品應用中，存在打靜電導致?lián)p壞的風險。
2、通常來說，電容越大、額定電壓越高、封裝越大，抗靜電能力更好。
3、如果對抗靜電要求較高，需要盡量避免使用0402封裝的電容。
4、同等條件下，大部分的C0G電容比X7R具有更好的抗靜電能力。
5、應當盡量避免單顆小容值電容放置于外部接口處，靜電損壞風險較高。
6、如果未充分評估普通電容的抗靜電能力，一種保守的設計方法就是選取廠家提供的明確標注了抗靜電能力的專用電容。
