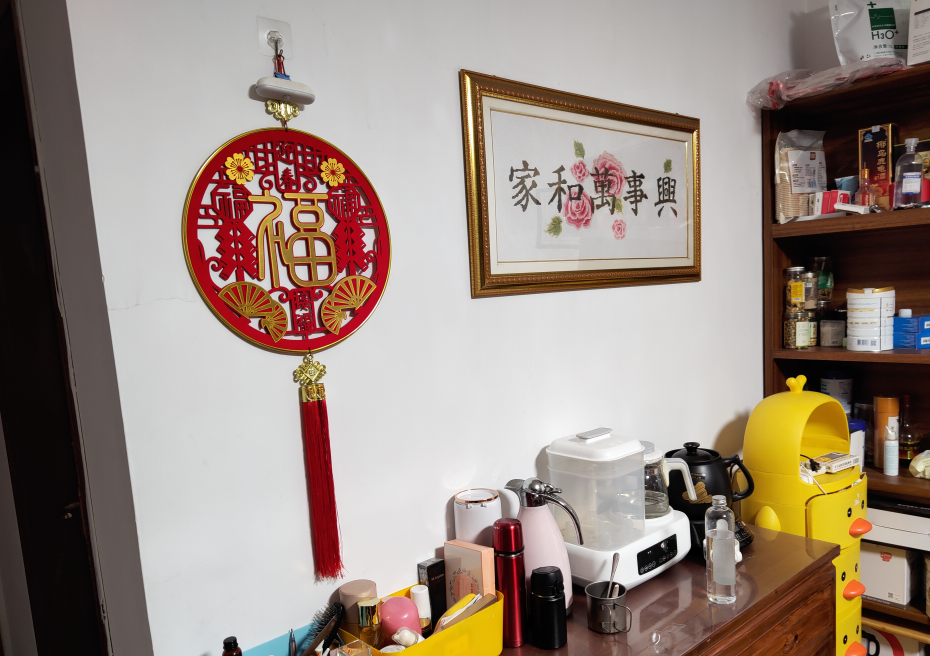

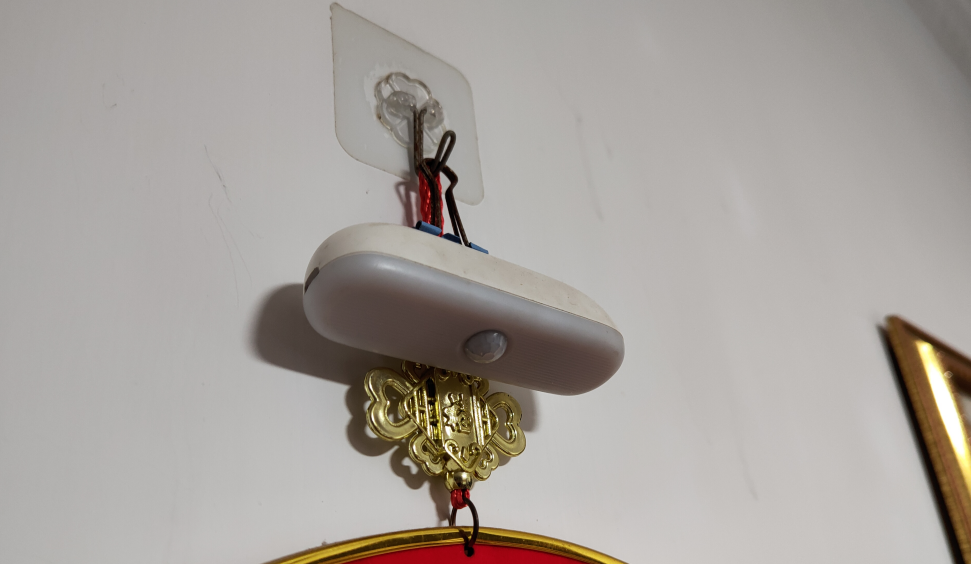

?考驗一下大家的眼力，能不能找到我今天拆解的主角在哪？

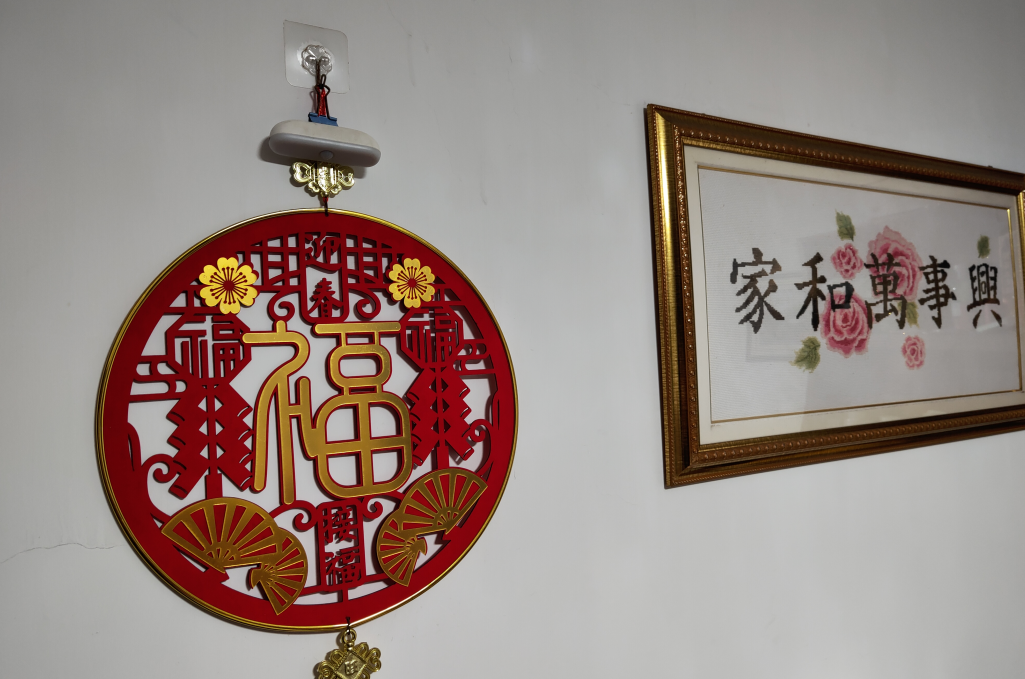

進一步放大！

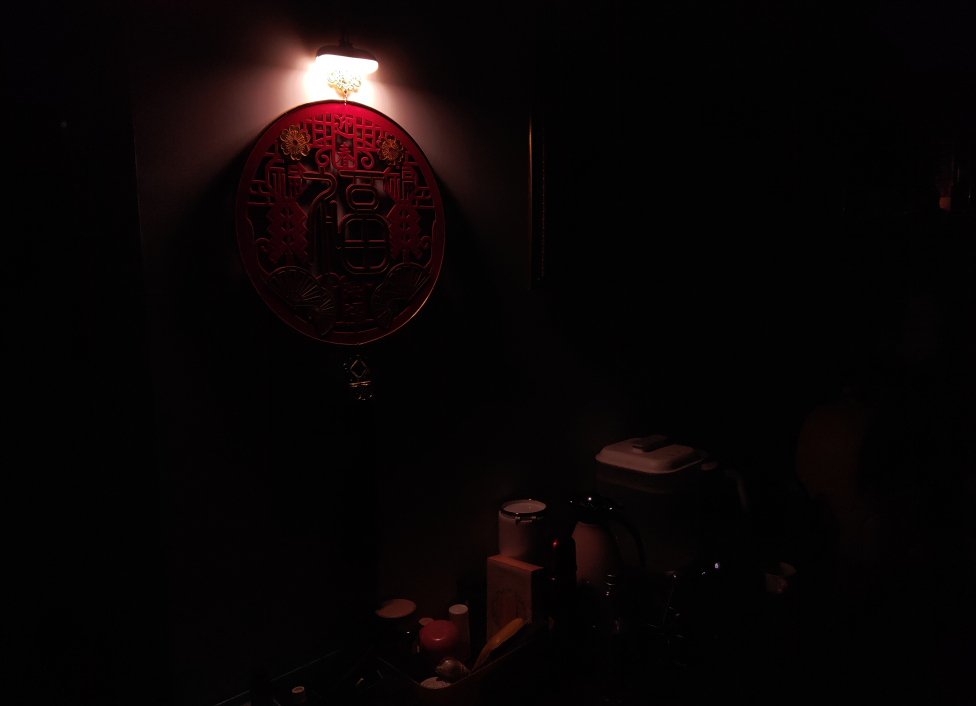

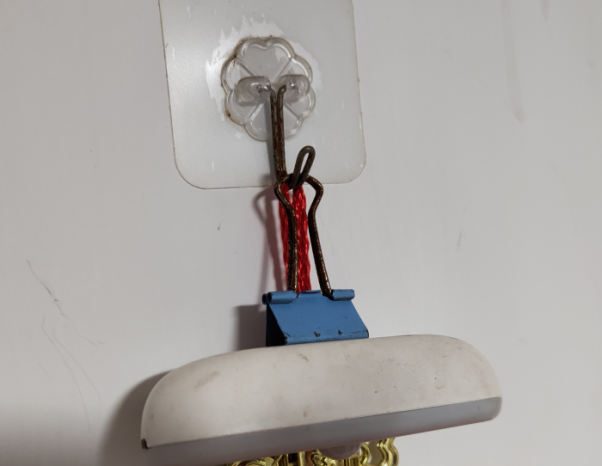

?哈哈，揭曉！這個紅外感應燈就這樣被吸在這個鐵夾子上。
|
|
因為感應燈有個磁鐵，剛好可以吸在這個夾子上，簡直太配合了。
為什么我要把這個掛在這呢，因為經常半夜醒來想要喝水或給孩子沖奶，都是要摸黑走過，開燈也不方便，走路、倒水這完全是靠感覺，摸個半天，有時還不小心撞到，非常的不方便。
自從用上這個感應燈，簡直不要太方便。

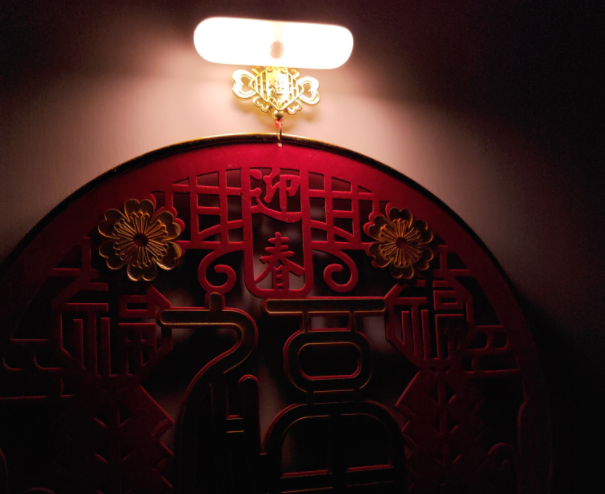

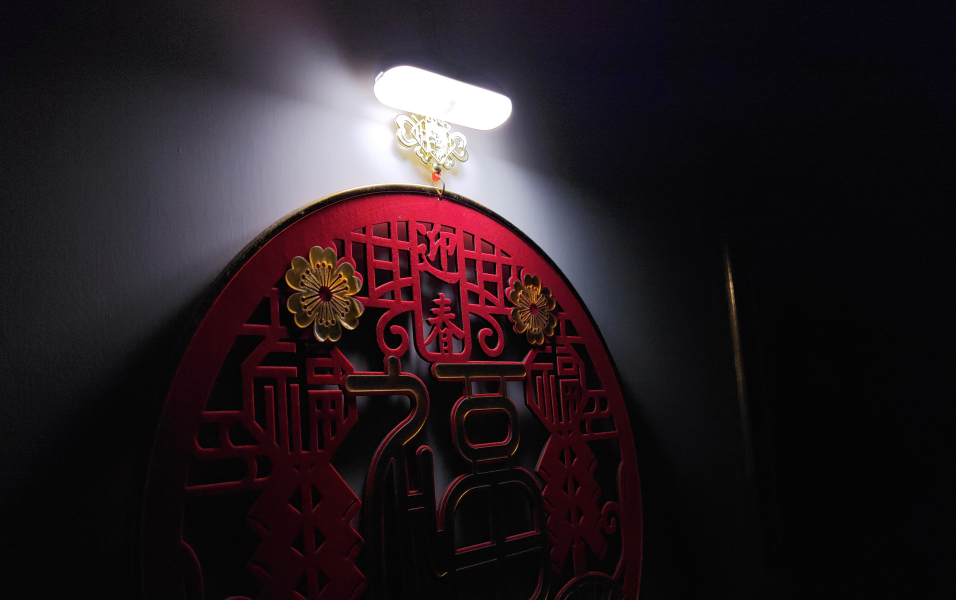

一走過去，燈就瞬間亮了，看的清可以讓我半夜喝水、泡奶更從容了。
|
|

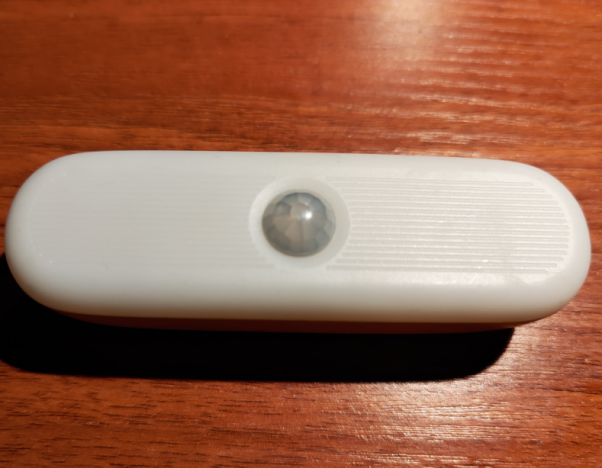

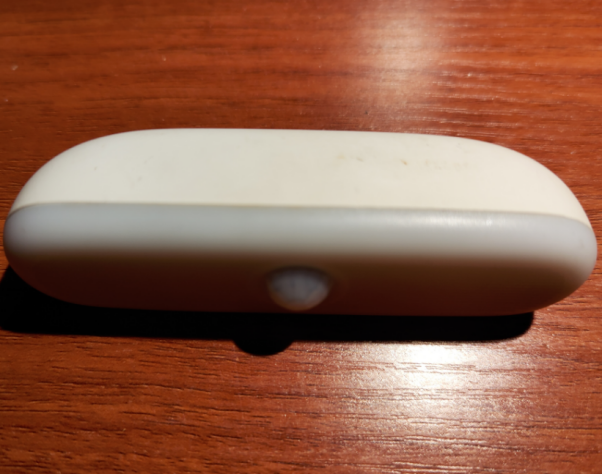

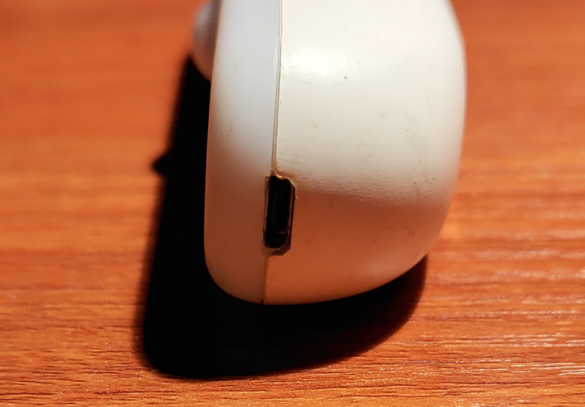

中間的就是一個傳感器了，能感應到人體，并找開燈光，到了一定時間后又自動關閉。

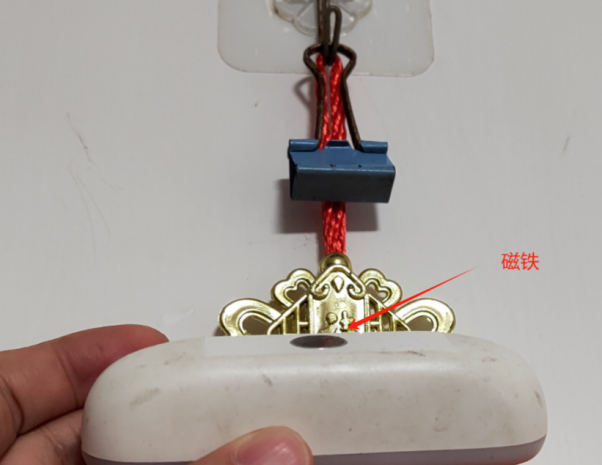

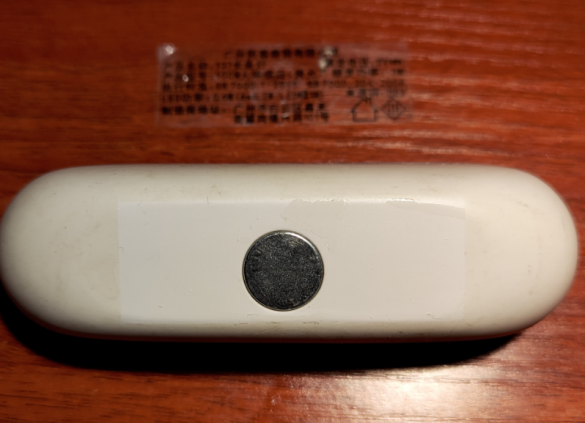

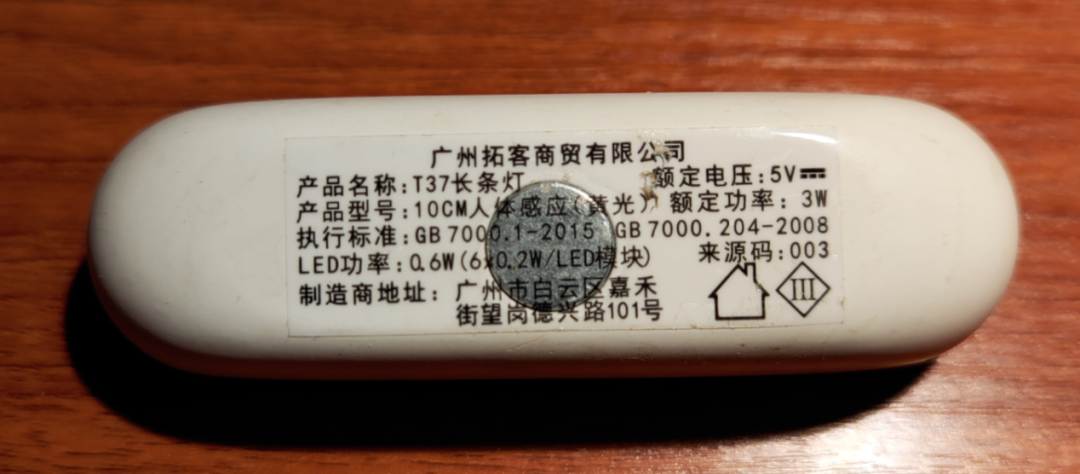

背面是一個磁鐵，可以非常方便的吸在鐵質表面，如桌子，柜子邊上。實際使用的時候要撕去這個膜否則影響磁力。
|
|

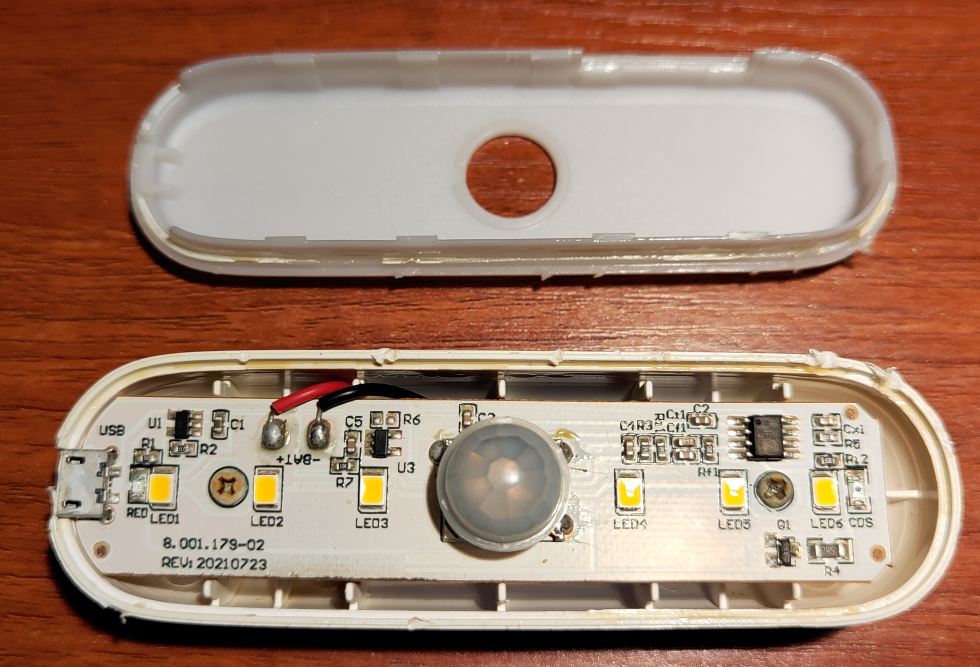

直接可以撬開蓋子，露出電路板，白色油墨，一般照明用的電路板油墨顏色都是白色為主。上面可以看到有6顆照明用功率LED燈。
左下角黑色絲印還能看到電路板的設計日期是20210723.

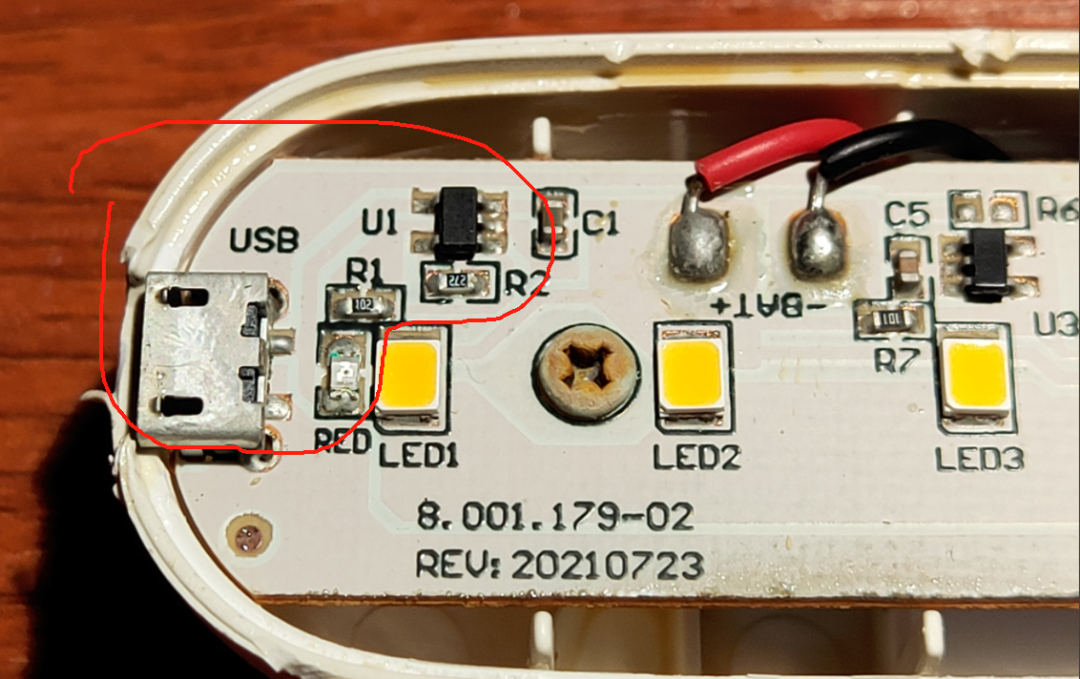

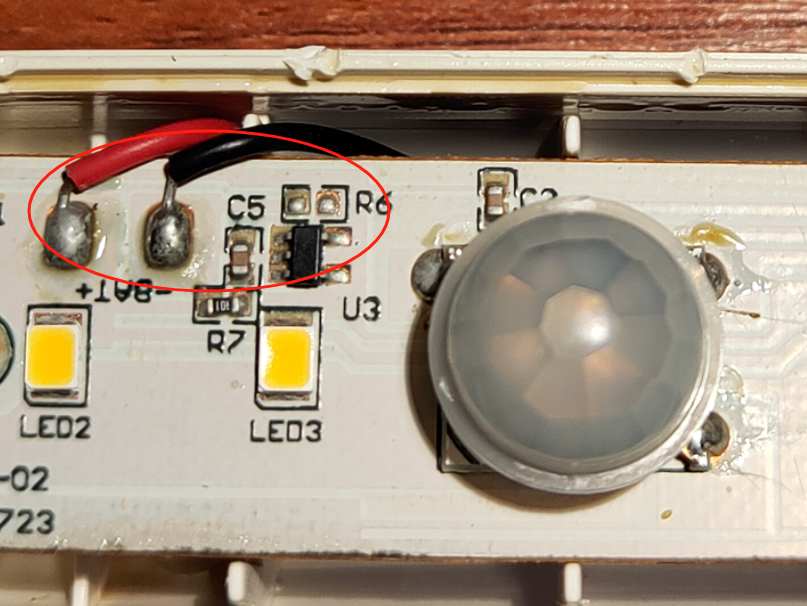

從usb接入的這個SOT23-5芯片應該應該是一個小電流的充電芯片。邊上手工焊接的紅黑線是電池線。
這一個接在電池邊上的SOT23-5芯片（U3）應該是一個LDO電源芯片，應該是3.3V給傳感器和后面芯片供電用。

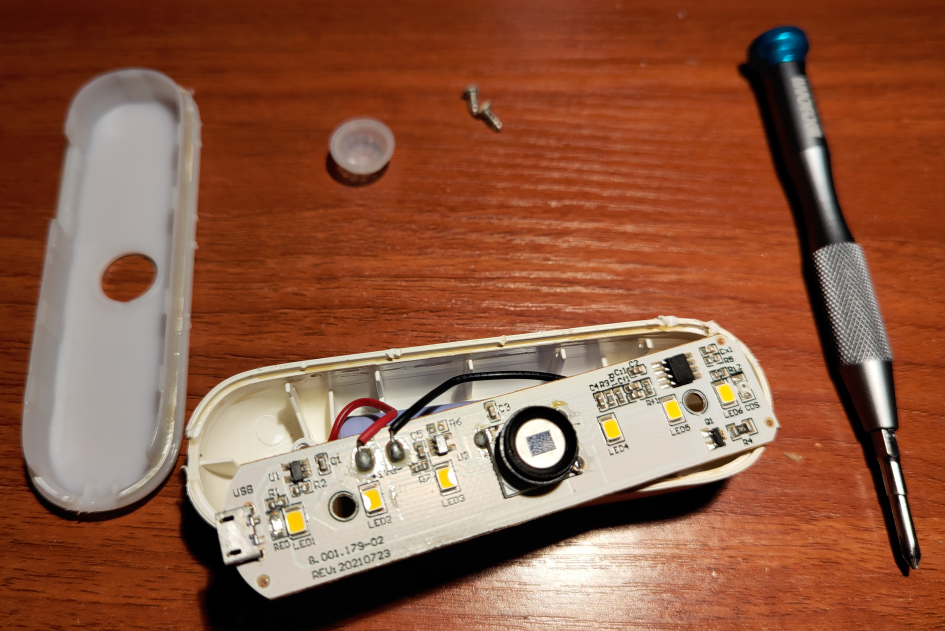

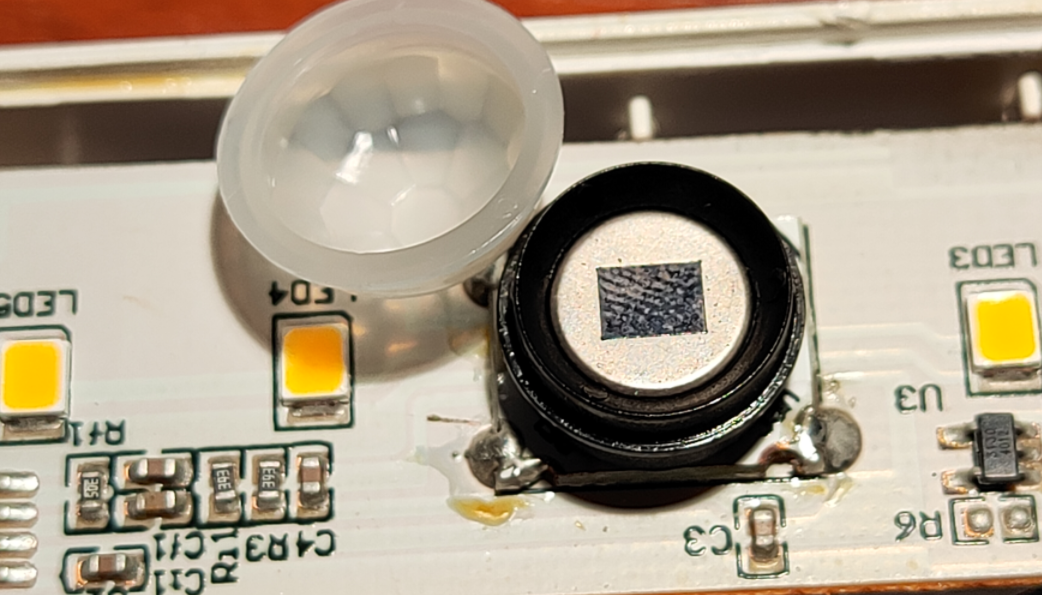

這就紅外傳感器了

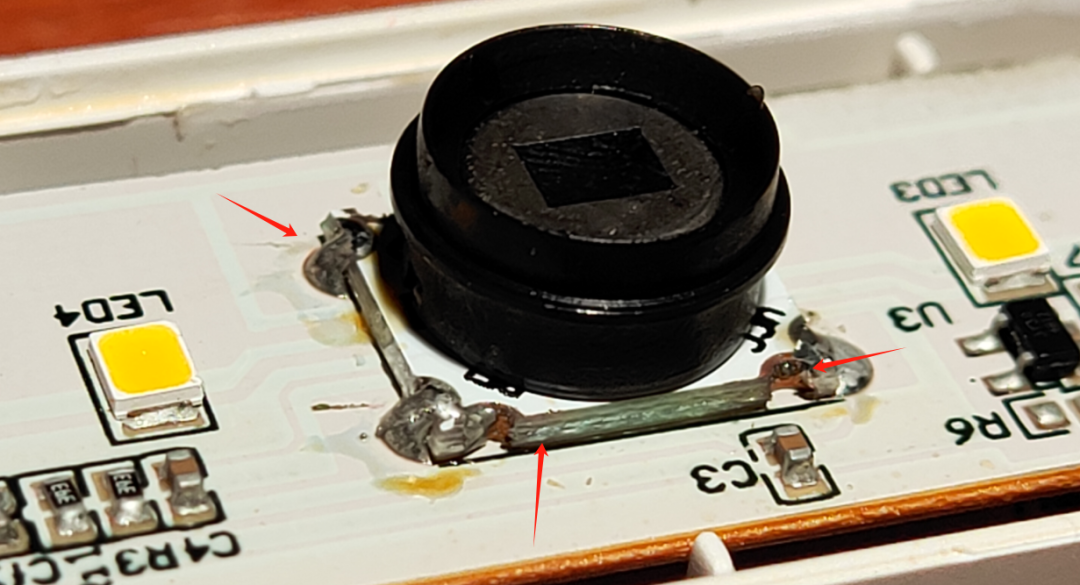

奇怪的是這個傳感器居然是焊接在一個電路板上作為一個模塊板，（傳感器是三個直插腳器件）然后再將電路板焊接在主板上，這個模塊小板看起來也是手工焊接。
這波操作有點沒太理解。

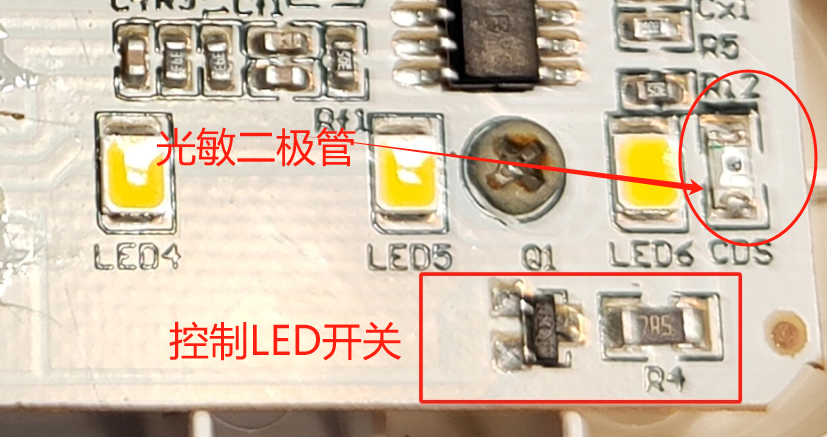

因為大功率LED燈電流較大，需要一個三極管和大功率限流電阻用來開關6個LED燈。
最邊上這個R12像發光二極管的元器件是一個光敏二極管，主要作用是感應白天黑夜，當白天的時候，阻值變化信息給到了芯片，芯片處理后“發現”如果是白天，那么就算人體接近了紅外傳感器那燈也不會亮起。

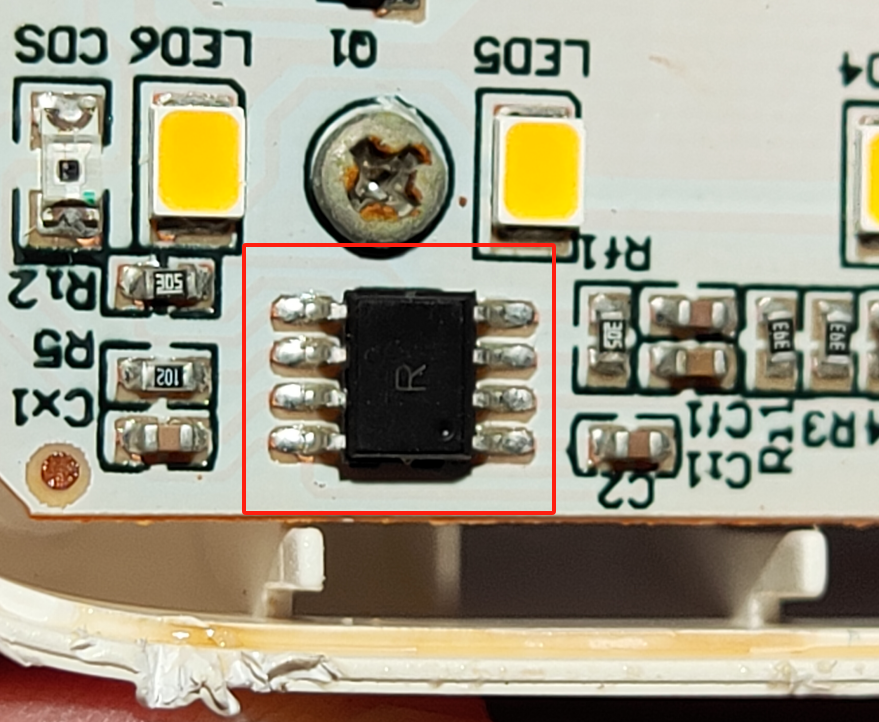

有個sop-8腳的芯片，上面只印了一個“R”，這芯片那明顯是一個訂制芯片，它有什么作用呢?
這個相當于電路板的指揮“中心”.

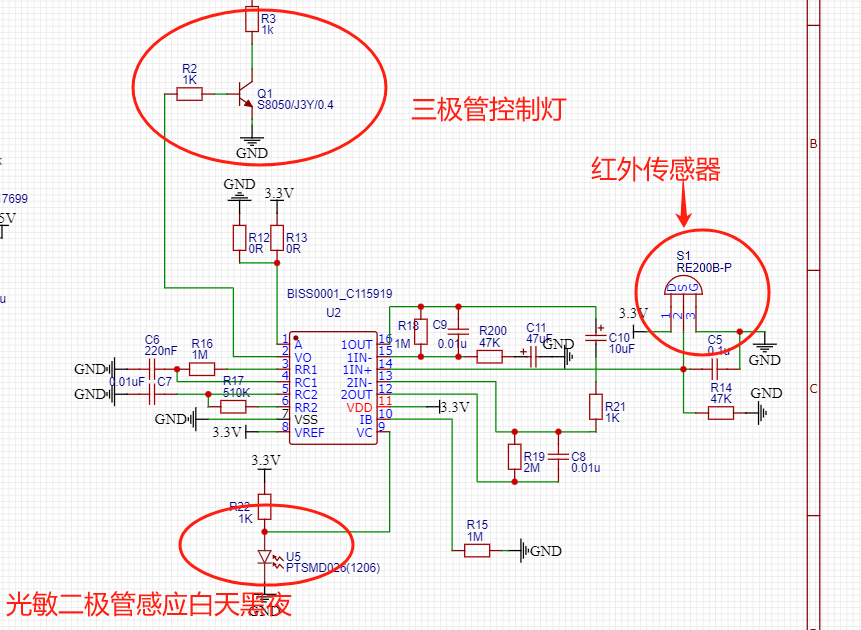

一、光敏二極管感應“白天和黑夜"的信息給到這個芯片來判斷，如果是白天，隨便怎么樣，那么這個感應燈不會亮起工作，到了晚上，開始工作，等待”人體“靠近。
二、當有人體靠近傳感器時，感應到人來了，傳感器告訴芯片，芯片就會持續輸出一個電平信號（如高電平）給到三極管，讓三極管打開，使6個LED燈工作。
三、當三極管持續工作了1分鐘（亮了一分鐘），那么芯片就會判斷亮的時間到了，然后把控制三極管的信號斷開（如輸出低電平），然后所有LED燈滅，重新等待下一次的”人體觸發”
以上也別的感應燈的主電路，原理都是大同小異，可以參考！

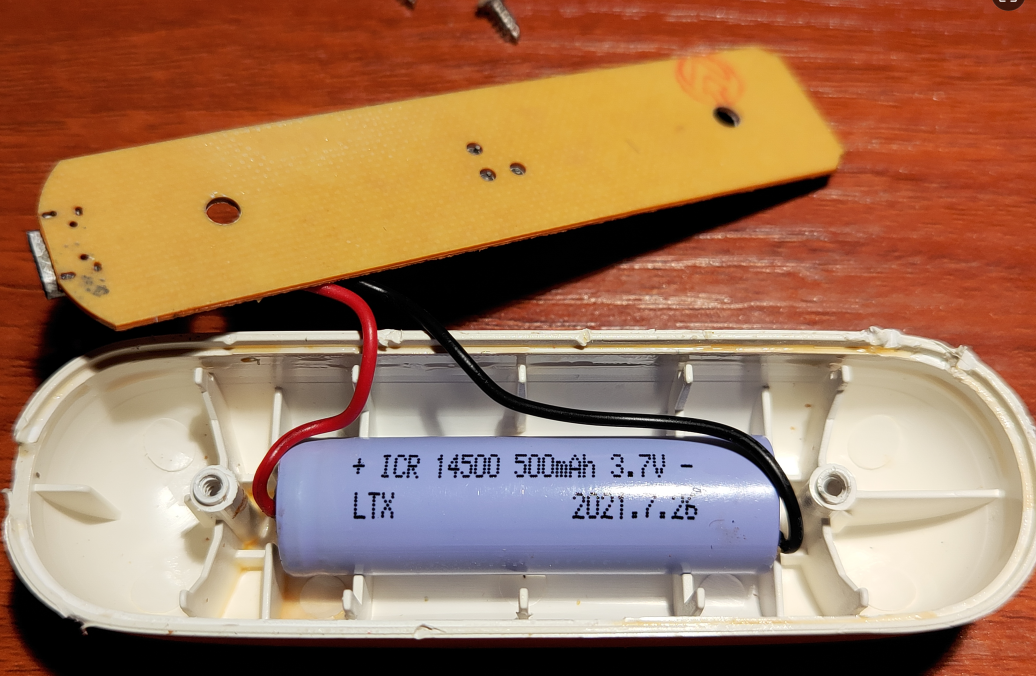

拆了螺絲，將電路板拿下，下面是一個14500的鋰電池。
這個電路板是一個FR1材質的單層板，這樣設計就非常節省成本了。

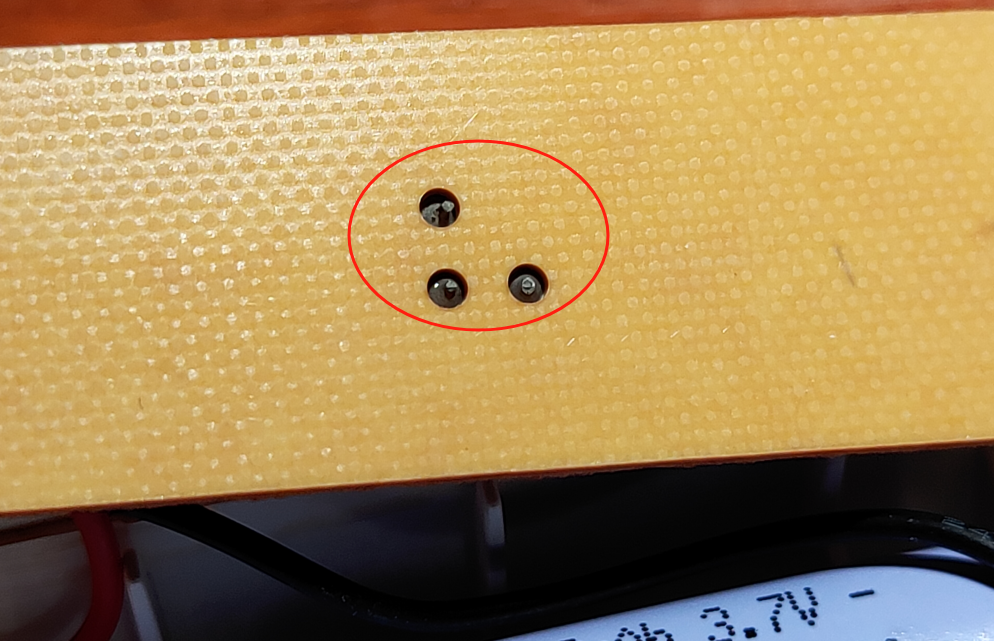

這就是傳感器的三個腳。我突然好像又明白前面為什么這樣焊接傳感器了。因為單面板底面是沒有焊盤，如果只是為了焊接這3腳把整個做個雙面板（2面有銅），那成本相對來說就有大了。索性做成一個模塊在一面進行貼片方式焊接。
（不知道我的分析對不對，歡迎大家投標討論）
