RNDIS系列之一:RNDIS設(shè)備實(shí)例分享(描述符)

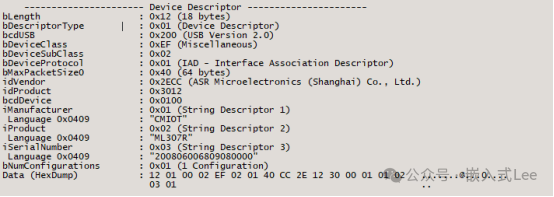

? ?---------------------- Device Descriptor ----------------------bLength ? ? ? ? ? ? ? ? ?:?0x12?(18?bytes)bDescriptorType ? ? ? ? ?:?0x01?(Device Descriptor)bcdUSB ? ? ? ? ? ? ? ? ? :?0x200?(USB Version?2.0)bDeviceClass ? ? ? ? ? ? :?0xEF?(Miscellaneous)bDeviceSubClass ? ? ? ? ?:?0x02bDeviceProtocol ? ? ? ? ?:?0x01?(IAD?-?Interface Association Descriptor)bMaxPacketSize0 ? ? ? ? ?:?0x40?(64?bytes)idVendor ? ? ? ? ? ? ? ? :?0x2ECC?(ASR Microelectronics (Shanghai) Co., Ltd.)idProduct ? ? ? ? ? ? ? ?:?0x3012bcdDevice ? ? ? ? ? ? ? ?:?0x0100iManufacturer ? ? ? ? ? ?:?0x01?(String Descriptor?1)?Language?0x0409? ? ? ? ?: "CMIOT"iProduct ? ? ? ? ? ? ? ? :?0x02?(String Descriptor?2)?Language?0x0409? ? ? ? ?: "ML307R"iSerialNumber ? ? ? ? ? ?:?0x03?(String Descriptor?3)?Language?0x0409? ? ? ? ?: "200806006809080000"bNumConfigurations ? ? ? :?0x01?(1?Configuration)Data (HexDump) ? ? ? ? ? :?12?01?00?02?EF?02?01?40?CC?2E?12?30?00?01?01?02? ?.......@...0....? ? ? ? ? ? ? ? ? ? ? ? ? ?03?01? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?..? ??------------------ Configuration Descriptor -------------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x02?(Configuration Descriptor)wTotalLength ? ? ? ? ? ? :?0x00C4?(196?bytes)bNumInterfaces ? ? ? ? ? :?0x05?(5?Interfaces)bConfigurationValue ? ? ?:?0x01?(Configuration?1)iConfiguration ? ? ? ? ? :?0x00?(No?String Descriptor)bmAttributes ? ? ? ? ? ? :?0xC0?D7: Reserved,?set?1? ? ?:?0x01?D6: Self Powered ? ? ? ?:?0x01?(yes)?D5: Remote Wakeup ? ? ? :?0x00?(no)?D4..0: Reserved,?set?0? :?0x00MaxPower ? ? ? ? ? ? ? ? :?0xFA?(500?mA)Data (HexDump) ? ? ? ? ? :?09?02?C4?00?05?01?00?C0 FA?08?0B?00?02?E0?01?03? ?................? ? ? ? ? ? ? ? ? ? ? ? ? ?05?09?04?00?00?01?E0?01?03?05?05?24?00?10?01?05? ?...........$....? ? ? ? ? ? ? ? ? ? ? ? ? ?24?01?00?01?04?24?02?00?05?24?06?00?01?07?05?87? ?$....$...$......? ? ? ? ? ? ? ? ? ? ? ? ? ?03?40?00?10?09?04?01?00?02?0A?00?00?05?07?05?83? ?.@..............? ? ? ? ? ? ? ? ? ? ? ? ? ?02?00?02?00?07?05?0C?02?00?02?00?09?04?04?00?02? ?................? ? ? ? ? ? ? ? ? ? ? ? ? ?FF?00?00?08?07?05?82?02?00?02?00?07?05?0B?02?00? ?................? ? ? ? ? ? ? ? ? ? ? ? ? ?02?00?09?04?03?00?03?FF?00?00?0B?05?24?00?10?01? ?............$...? ? ? ? ? ? ? ? ? ? ? ? ? ?05?24?01?00?00?04?24?02?02?05?24?06?00?00?07?05? ?.$....$...$.....? ? ? ? ? ? ? ? ? ? ? ? ? ?89?03?40?00?10?07?05?86?02?00?02?00?07?05?0F?02? ?..@.............? ? ? ? ? ? ? ? ? ? ? ? ? ?00?02?00?09?04?02?00?03?FF?00?00?0B?05?24?00?10? ?.............$..? ? ? ? ? ? ? ? ? ? ? ? ? ?01?05?24?01?00?00?04?24?02?02?05?24?06?00?00?07? ?..$....$...$....? ? ? ? ? ? ? ? ? ? ? ? ? ?05?88?03?40?00?10?07?05?81?02?00?02?00?07?05?0A ? ...@............? ? ? ? ? ? ? ? ? ? ? ? ? ?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?....? ? ? ??------------------- IAD Descriptor --------------------bLength ? ? ? ? ? ? ? ? ?:?0x08?(8?bytes)bDescriptorType ? ? ? ? ?:?0x0B?(Interface Association Descriptor)bFirstInterface ? ? ? ? ?:?0x00?(Interface?0)bInterfaceCount ? ? ? ? ?:?0x02?(2?Interfaces)bFunctionClass ? ? ? ? ? :?0xE0?(Wireless Controller)bFunctionSubClass ? ? ? ?:?0x01bFunctionProtocol ? ? ? ?:?0x03iFunction ? ? ? ? ? ? ? ?:?0x05?(String Descriptor?5)?Language?0x0409? ? ? ? ?: "Mobile RNDIS Network Adapter"Data (HexDump) ? ? ? ? ? :?08?0B?00?02?E0?01?03?05? ? ? ? ? ? ? ? ? ? ? ? ? ?........? ? ? ??---------------- Interface Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x04?(Interface Descriptor)bInterfaceNumber ? ? ? ? :?0x00?(Interface?0)bAlternateSetting ? ? ? ?:?0x00bNumEndpoints ? ? ? ? ? ?:?0x01?(1?Endpoint)bInterfaceClass ? ? ? ? ?:?0xE0?(Wireless Controller)bInterfaceSubClass ? ? ? :?0x01bInterfaceProtocol ? ? ? :?0x03?(Remote NDIS)iInterface ? ? ? ? ? ? ? :?0x05?(String Descriptor?5)?Language?0x0409? ? ? ? ?: "Mobile RNDIS Network Adapter"Data (HexDump) ? ? ? ? ? :?09?04?00?00?01?E0?01?03?05? ? ? ? ? ? ? ? ? ? ? ? .........? ? ? ??-------------- CDC Interface Descriptor ---------------bFunctionLength ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24?(Interface)bDescriptorSubType ? ? ? :?0x00?(Header Functional Descriptor)bcdCDC ? ? ? ? ? ? ? ? ? :?0x110?(CDC Version?1.10)Data (HexDump) ? ? ? ? ? :?05?24?00?10?01? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .$...? ? ? ??-------------- CDC Interface Descriptor ---------------bFunctionLength ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24?(Interface)bDescriptorSubType ? ? ? :?0x01?(Call?Management Functional Descriptor)bmCapabilities ? ? ? ? ? :?0x00?D7..2? ? ? ? ? ? ? ? ? ?:?0x00?(Reserved)?D1 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(sends/receives?call?management information?only?over?the Communication Class interface)?D0 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(does?not?handle?call?management itself)bDataInterface ? ? ? ? ? :?0x01Data (HexDump) ? ? ? ? ? :?05?24?01?00?01? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .$...? ? ? ??-------------- CDC Interface Descriptor ---------------bFunctionLength ? ? ? ? ?:?0x04?(4?bytes)bDescriptorType ? ? ? ? ?:?0x24?(Interface)bDescriptorSubType ? ? ? :?0x02?(Abstract Control Management Functional Descriptor)bmCapabilities ? ? ? ? ? :?0x00?D7..4? ? ? ? ? ? ? ? ? ?:?0x00?(Reserved)?D3 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(not?supports the notification Network_Connection)?D2 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(not?supports the request Send_Break)?D1 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(not?supports the request combination?of?Set_Line_Coding, Set_Control_Line_State, Get_Line_Coding,?and?the notification Serial_State)?D0 ? ? ? ? ? ? ? ? ? ? ?:?0x00?(not?supports the request combination?of?Set_Comm_Feature, Clear_Comm_Feature,?and?Get_Comm_Feature)Data (HexDump) ? ? ? ? ? :?04?24?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?.$..? ? ? ??-------------- CDC Interface Descriptor ---------------bFunctionLength ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24?(Interface)bDescriptorSubType ? ? ? :?0x06?(Union?Functional Descriptor)bControlInterface ? ? ? ?:?0x00bSubordinateInterface[0] :?0x01Data (HexDump) ? ? ? ? ? :?05?24?06?00?01? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .$...? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x87?(Direction=IN?EndpointID=7)bmAttributes ? ? ? ? ? ? :?0x03?(TransferType=Interrupt)wMaxPacketSize ? ? ? ? ? :?0x0040?Bits?15..13? ? ? ? ? ? ?:?0x00?(reserved, must be zero)?Bits?12..11? ? ? ? ? ? ?:?0x00?(0?additional transactions?per?microframe?->?allows?1..1024?bytes?per?packet)?Bits?10..0? ? ? ? ? ? ? :?0x40?(64?bytes?per?packet)bInterval ? ? ? ? ? ? ? ?:?0x10?(32768?microframes?->?4096?ms)Data (HexDump) ? ? ? ? ? :?07?05?87?03?40?00?10? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ....@..? ? ? ??---------------- Interface Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x04?(Interface Descriptor)bInterfaceNumber ? ? ? ? :?0x01?(Interface?1)bAlternateSetting ? ? ? ?:?0x00bNumEndpoints ? ? ? ? ? ?:?0x02?(2?Endpoints)bInterfaceClass ? ? ? ? ?:?0x0A?(CDC-Data)bInterfaceSubClass ? ? ? :?0x00bInterfaceProtocol ? ? ? :?0x00iInterface ? ? ? ? ? ? ? :?0x05?(String Descriptor?5)?Language?0x0409? ? ? ? ?: "Mobile RNDIS Network Adapter"Data (HexDump) ? ? ? ? ? :?09?04?01?00?02?0A?00?00?05? ? ? ? ? ? ? ? ? ? ? ? .........? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x83?(Direction=IN?EndpointID=3)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?83?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x0C?(Direction=OUT?EndpointID=12)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?0C?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??---------------- Interface Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x04?(Interface Descriptor)bInterfaceNumber ? ? ? ? :?0x04?(Interface?4)bAlternateSetting ? ? ? ?:?0x00bNumEndpoints ? ? ? ? ? ?:?0x02?(2?Endpoints)bInterfaceClass ? ? ? ? ?:?0xFF?(Vendor?Specific)bInterfaceSubClass ? ? ? :?0x00bInterfaceProtocol ? ? ? :?0x00iInterface ? ? ? ? ? ? ? :?0x08?(String Descriptor?8)?Language?0x0409? ? ? ? ?: "Mobile Diag Interface"Data (HexDump) ? ? ? ? ? :?09?04?04?00?02?FF?00?00?08? ? ? ? ? ? ? ? ? ? ? ? .........? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x82?(Direction=IN?EndpointID=2)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?82?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x0B?(Direction=OUT?EndpointID=11)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?0B?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??---------------- Interface Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x04?(Interface Descriptor)bInterfaceNumber ? ? ? ? :?0x03?(Interface?3)bAlternateSetting ? ? ? ?:?0x00bNumEndpoints ? ? ? ? ? ?:?0x03?(3?Endpoints)bInterfaceClass ? ? ? ? ?:?0xFF?(Vendor?Specific)bInterfaceSubClass ? ? ? :?0x00bInterfaceProtocol ? ? ? :?0x00iInterface ? ? ? ? ? ? ? :?0x0B?(String Descriptor?11)?Language?0x0409? ? ? ? ?: "Mobile AT Interface"Data (HexDump) ? ? ? ? ? :?09?04?03?00?03?FF?00?00?0B ? ? ? ? ? ? ? ? ? ? ? ?.........? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?00?10?01?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?01?00?00?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x04?(4?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?04?24?02?02?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?06?00?00?? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x89?(Direction=IN?EndpointID=9)bmAttributes ? ? ? ? ? ? :?0x03?(TransferType=Interrupt)wMaxPacketSize ? ? ? ? ? :?0x0040?Bits?15..13? ? ? ? ? ? ?:?0x00?(reserved, must be zero)?Bits?12..11? ? ? ? ? ? ?:?0x00?(0?additional transactions?per?microframe?->?allows?1..1024?bytes?per?packet)?Bits?10..0? ? ? ? ? ? ? :?0x40?(64?bytes?per?packet)bInterval ? ? ? ? ? ? ? ?:?0x10?(32768?microframes?->?4096?ms)Data (HexDump) ? ? ? ? ? :?07?05?89?03?40?00?10? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ....@..? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x86?(Direction=IN?EndpointID=6)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?86?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x0F?(Direction=OUT?EndpointID=15)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?0F?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??---------------- Interface Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x09?(9?bytes)bDescriptorType ? ? ? ? ?:?0x04?(Interface Descriptor)bInterfaceNumber ? ? ? ? :?0x02?(Interface?2)bAlternateSetting ? ? ? ?:?0x00bNumEndpoints ? ? ? ? ? ?:?0x03?(3?Endpoints)bInterfaceClass ? ? ? ? ?:?0xFF?(Vendor?Specific)bInterfaceSubClass ? ? ? :?0x00bInterfaceProtocol ? ? ? :?0x00iInterface ? ? ? ? ? ? ? :?0x0B?(String Descriptor?11)?Language?0x0409? ? ? ? ?: "Mobile AT Interface"Data (HexDump) ? ? ? ? ? :?09?04?02?00?03?FF?00?00?0B ? ? ? ? ? ? ? ? ? ? ? ?.........? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?00?10?01?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?01?00?00?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x04?(4?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?04?24?02?02?? ? ? ??----------------- Unknown Descriptor ------------------bLength ? ? ? ? ? ? ? ? ?:?0x05?(5?bytes)bDescriptorType ? ? ? ? ?:?0x24Data (HexDump) ? ? ? ? ? :?05?24?06?00?00?? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x88?(Direction=IN?EndpointID=8)bmAttributes ? ? ? ? ? ? :?0x03?(TransferType=Interrupt)wMaxPacketSize ? ? ? ? ? :?0x0040?Bits?15..13? ? ? ? ? ? ?:?0x00?(reserved, must be zero)?Bits?12..11? ? ? ? ? ? ?:?0x00?(0?additional transactions?per?microframe?->?allows?1..1024?bytes?per?packet)?Bits?10..0? ? ? ? ? ? ? :?0x40?(64?bytes?per?packet)bInterval ? ? ? ? ? ? ? ?:?0x10?(32768?microframes?->?4096?ms)Data (HexDump) ? ? ? ? ? :?07?05?88?03?40?00?10? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ....@..? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x81?(Direction=IN?EndpointID=1)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?81?02?00?02?00? ? ? ? ? ? ? ? ? ? ? ? ? ? ? .......? ? ? ??----------------- Endpoint Descriptor -----------------bLength ? ? ? ? ? ? ? ? ?:?0x07?(7?bytes)bDescriptorType ? ? ? ? ?:?0x05?(Endpoint Descriptor)bEndpointAddress ? ? ? ? :?0x0A?(Direction=OUT?EndpointID=10)bmAttributes ? ? ? ? ? ? :?0x02?(TransferType=Bulk)wMaxPacketSize ? ? ? ? ? :?0x0200?(max?512?bytes)bInterval ? ? ? ? ? ? ? ?:?0x00?(never NAKs)Data (HexDump) ? ? ? ? ? :?07?05?0A?02?00?02?00? ?
