產業丨光子學賦能AI規模化發展，光芯片成為核心一環

在處理更為復雜的計算任務時，尤其是涉及超過5000億個參數的大型模型時，我們面臨重大挑戰——系統的性能越來越受到計算節點間通信的影響，而非計算本身。

傳統的電子輸入/輸出（I/O）解決方案難以滿足芯片間及跨系統數據傳輸日益增長的需求。

隨著計算能力的提升，電子信號的局限性愈發明顯，導致功耗增加、熱管理問題，最終限制了系統性能。

電子芯片以硅為基礎，當制程降至7納米以下時，便容易出現電涌和電子擊穿等問題，導致難以控制。

光芯片則提供了新的解決方法，不僅能夠克服功耗和訪存能力的瓶頸，還能催生許多前所未有的應用場景。

光子芯片的出現，被視為一種革命性的解決方案，旨在通過光學而非電子方式進行數據傳輸和處理，以實現數據中心性能的大幅提升和能效的顯著優化。

傳統半導體技術在AI領域的局限性，以及數據中心和智能邊緣中高性能AI與ML應用的需求，推動了對速度更快、可擴展性更強的芯片的追求。

在數據中心，龐大的訓練數據集、大型語言模型（LLM）以及深度強化學習（DRL）已經觸及了計算能力和內存帶寬的極限。

在邊緣計算領域，高級駕駛輔助系統（ADAS）、可穿戴設備、醫療設備以及工業4.0基礎設施對芯片的需求日益復雜化，以實現在更低功耗下的快速實時推理。

利用光子芯片釋放效率與可擴展性，基于光的光子芯片能夠為更高效、更可持續的GenAI、DRL和AGI工作負載提供互補且切實可行的解決方案。

光芯片的應用場景獲得了極大的拓展

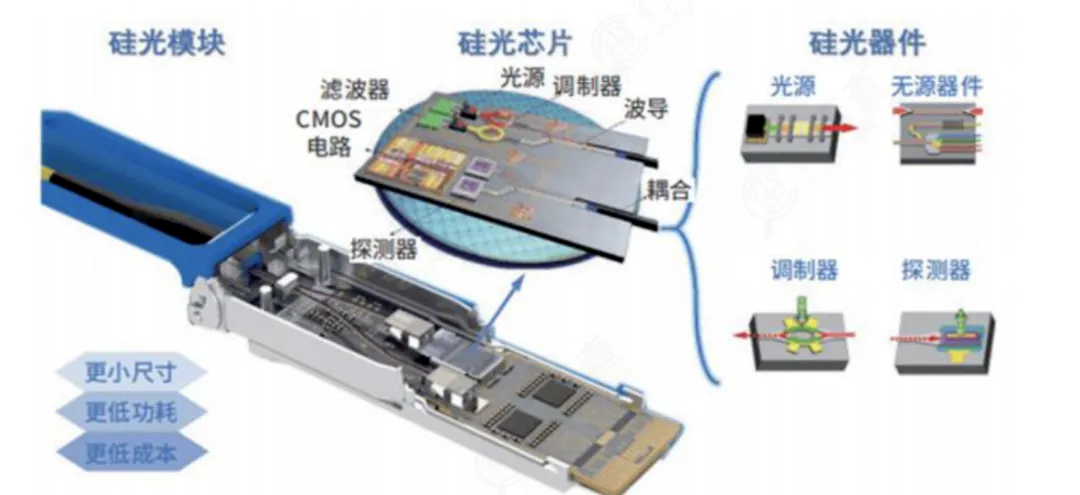

光子芯片簡單而言，是利用光信號進行數據獲取、傳輸、計算、存儲和顯示的芯片。

光子芯片在當下時代備受追捧，主要得益于其兩方面的優勢：

一是性能優勢，包括高計算速度、低功耗、低時延；

其二則是制造優勢，制程要求相對較低。

具體而言，由于光的傳播速度極快且具有高帶寬的特點，它能夠在更短時間內傳輸更大規模的數據。

此外，光信號幾乎不產生電阻熱損耗，能效比傳統電信號高。

部分數據顯示，光子芯片的計算速度大概是電子芯片的三個數量級，約1000倍。

而光子芯片的功耗僅為電子芯片的百分之一，單位電子芯片和耗電量大約為300W，對應的光子芯片的耗電量只有4W。

光芯片不僅能在計算領域大顯身手，主要應用于光通信、數據中心、超高速互聯網、光子計算、量子計算和傳感器等領域，也在其他領域展現其應用前景。

例如，抗干擾性能強的光子技術使得光子雷達的研發成為可能，自動駕駛、圖像識別、虛擬現實、數云平臺等領域，光芯片也已被大量采用。

在生命健康、超導材料以及國防裝備等方面，光芯片可實現更高效的數據處理和分析，將形成神經光子學、免疫分析、高超音速武器等新的重大應用場景。

在材料選擇方面，光芯片的材料選擇至關重要，不同于電芯片主要使用硅（Silicon），光芯片需要使用適合光傳輸和調制的材料。

光纖鏈路的運用，促進了跨越機架與行的交換機之間的連接，從而實現了網絡規模的擴展。

盡管橫向擴展網絡已普遍采用光學技術，但網絡的縱向擴展向光子學的轉變?nèi)栽谶M行中，尚未完全實現。

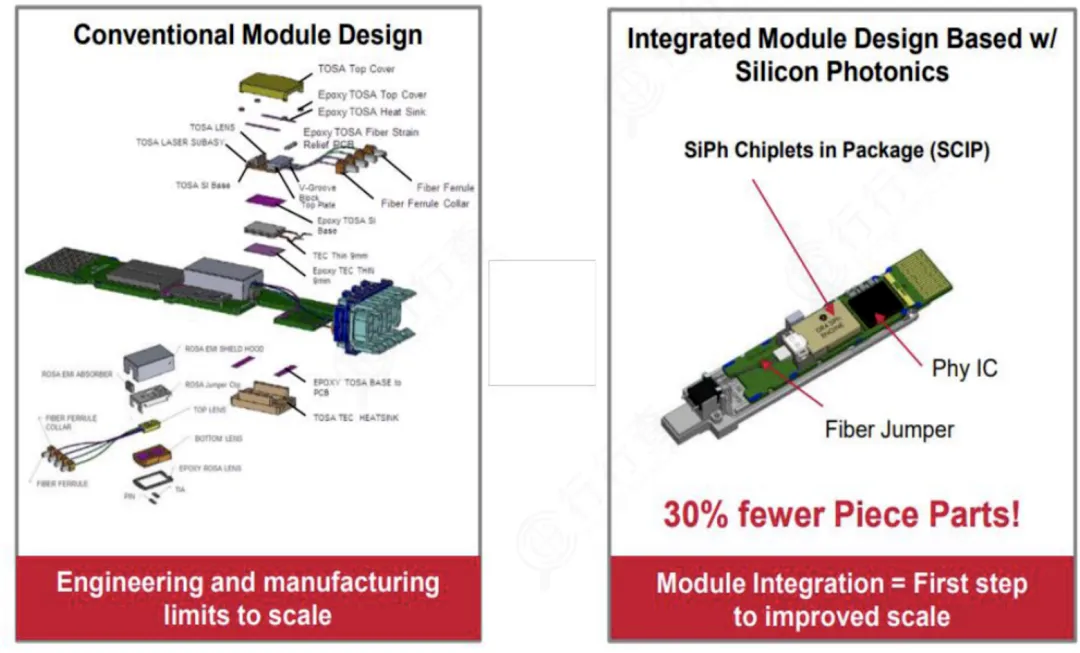

目前，可插拔光纖收發器能夠在數十米范圍內實現網卡與交換機間的數據傳輸。

然而，隨著數據傳輸速率的提升，這些解決方案正面臨日益增長的功耗和性能瓶頸。

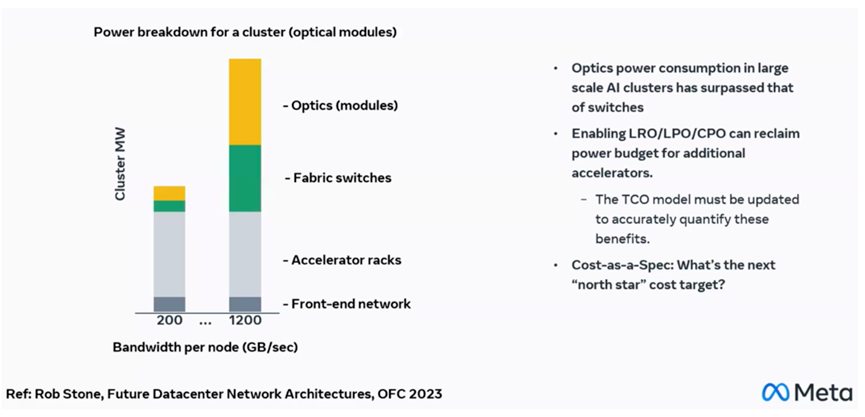

為了適應大規模語言模型（LLM）的增長和吞吐量需求，橫向擴展網絡的數據傳輸速率持續提升，導致網絡功率已超過加速器機架的功率。

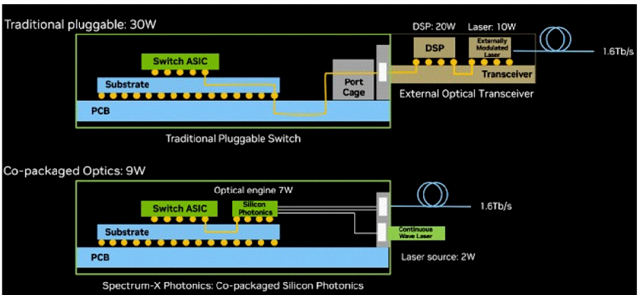

英偉達指出，將可插拔光模塊轉變?yōu)?/span>CPO可顯著降低1.6Tbps鏈路的光模塊功率，從30瓦特降至9瓦特。

英偉達在GTC25上推出了首款搭載CPO的橫向擴展交換機。

其節能特性使得GPU密度得以提升——在相同的數據中心功率范圍內，GPU數量最多可增加3倍。

目前，縱向擴展互連主要依賴銅線。英偉達的Blackwell架構采用全銅解決方案NVLink72，其廣泛的布線貫穿了主板、交換機和機架背板。

隨著信號頻率的提高，銅線束可以直接連接到GPU，從而繞過傳統的PCB走線。

新的統一接口需要兼顧兩者的優勢——合并后的規范應超越它們所取代的傳統接口。

預計在未來幾年內，規模化網絡將開始向CPO過渡，并預計在2030年代大規模替換可插拔式光模塊。

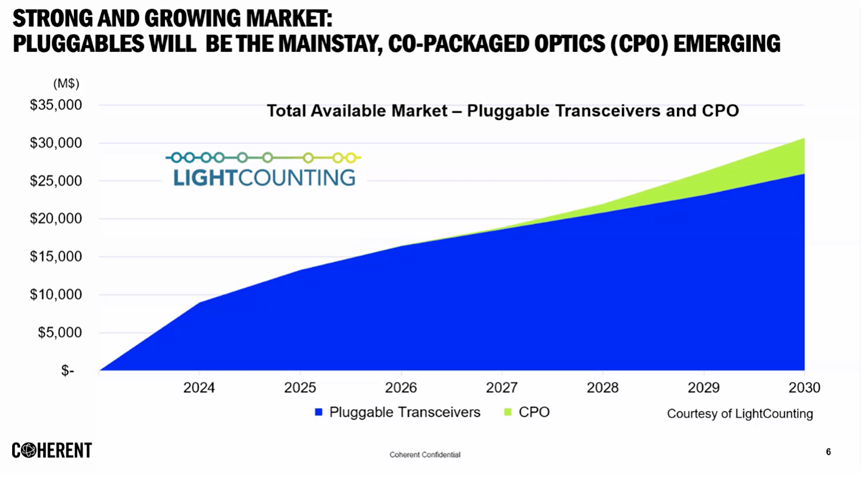

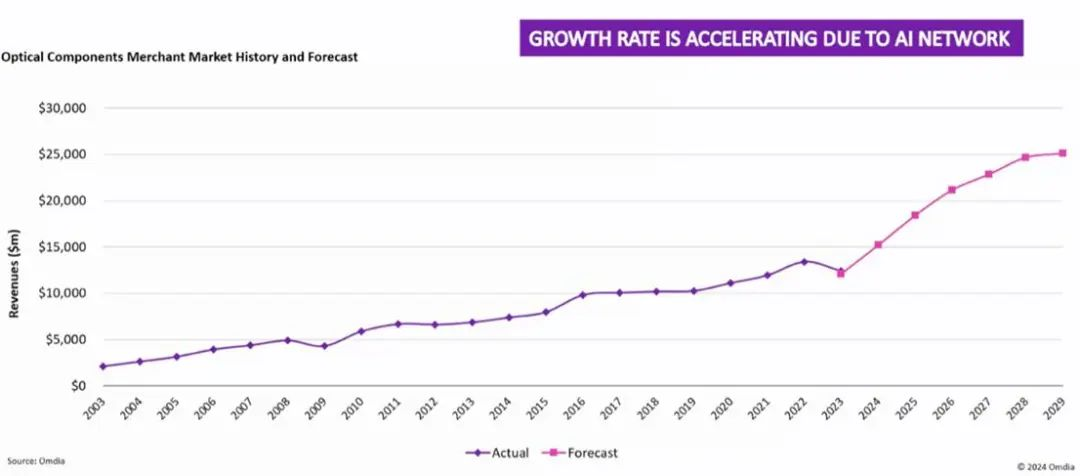

到2030年，CPO市場規模預計將從目前的零增長至50億美元。

博通、Marvell、Ayar Labs、Celestial AI和Lightmatter等早期參與者，以及Coherent等激光器供應商，都將從這一趨勢中受益。
