生物電信號是指人和動物活細胞和組織在靜態和動態下產生的有規律的電信號。生物電信號主要包括心電（ECG）信號、腦電（EEG）信號、肌電（EMG）信號和眼電（EOG）信號等，它們能夠反映人體細胞或組織的生理狀態。通過對生物電信號的監測，能夠?qū)崿F(xiàn)對多種生理疾病的早期診斷與預防。生物電干電極作為獲取生物電信號的核心部件，在心血管疾病的治療與長期監測中發揮著關鍵作用。
據麥姆斯咨詢報道，針對該領域研究，天津工業大學劉皓教授團隊在《微納電子技術》期刊上發表了一篇題為“柔性微結構生物電干電極研究進展”的綜述文章，結合國內外最新研究成果，介紹了微結構生物電干電極的工作原理；基于微針結構、微柱結構和微褶皺結構的不同特點，將微結構干電極分為三類，分別從電極材料選擇、電極制備工藝、仿生結構設計和生物電信號采集性能等方面進行了綜述；最后分析了三種微結構生物電干電極在長期動態生物電信號監測方面的優缺點，并對該領域未來的發展趨勢和研究重點進行了展望。
微結構生物電干電極工作原理
根據基底材料特性，生物電干電極可分為剛性生物電干電極和柔性生物電干電極。與剛性基底相比，柔性基底可以自然貼合皮膚曲面，更好地適應皮膚的結構和表面毛發，具有舒適、穩定、阻抗低等性能，因而在長期生物電信號監測領域得到廣泛應用。
按照電極和皮膚的接觸傳感類型，柔性微結構生物電干電極的工作原理分為表面接觸式和穿透接觸式。表面接觸式工作原理是指生物電干電極與皮膚緊密接觸而不刺穿皮膚，在使用過程中不會對人體造成任何不適。但是，干電極在與皮膚接觸時會不可避免地存在間隙，皮膚的汗水會在電極和皮膚之間產生電阻。穿透接觸式工作原理是指生物電干電極穿透皮膚的角質層與表皮層直接接觸，避免了電極與角質層界面的接觸阻抗和離子濃度差異所導致的電位，相比表面接觸式工作原理的等效電路較為簡單，除了真皮層和皮下層組織的電阻外，只有電極與表皮導電層的耦合存在。

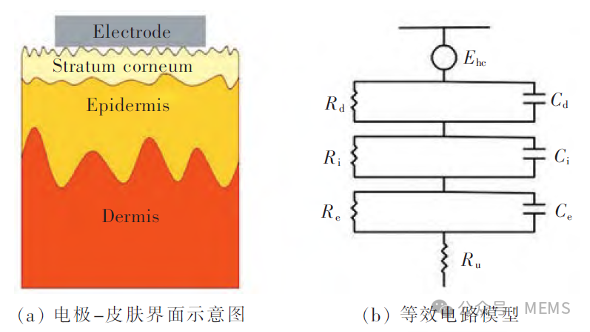

圖1 表面接觸式微結構生物電干電極的工作原理

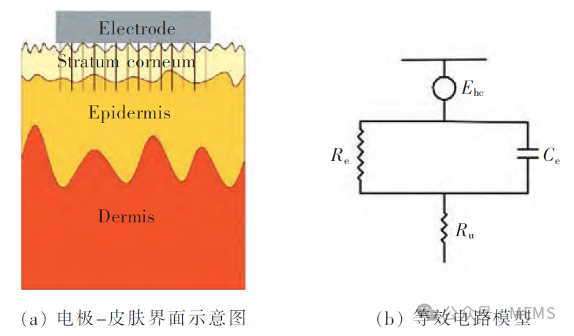

圖2 穿透接觸式微結構生物電干電極的工作原理
基于微結構的柔性生物電干電極
根據微結構的形狀特點，可將微結構生物電干電極分為微針干電極、微柱干電極和微褶皺干電極。
（1）微針干電極
皮膚角質層由電絕緣的死細胞構成，可作為抵御外界機械刺激的屏障，因此具有較高阻抗。為了減少不穩定和絕緣角質層的影響，有研究人員提出基于微針陣列的干電極。這種微針足夠鋒利，可以穿透角質層，并且足夠短，可以避免到達真皮層，因此這種干電極具有微創性，可以通過在皮膚下方建立一個新的電接口，大大降低接觸阻抗。但是由于其侵入皮膚的接觸方式，很容易使佩戴者產生痛感以及炎癥甚至抵觸心理；而且在皮膚運動過程中微針有折斷的風險，不利于長期動態生物電信號的監測。
傳統制備柔性微針陣列干電極的方式是通過在柔性襯底上加工金屬涂層或填充導電材料使其具有導電性和拉伸性。隨著研究的深入，一些仿生結構（例如植物的葉刺、水鳥的喙以及樹蛙腳的排水結構等）被應用到微針干電極中。
（2）微柱干電極
由于微針干電極在使用時需刺穿皮膚使受試者產生不適感，并且微針結構可能因強度不足而發生斷裂，有感染的風險。因此，無需穿透皮膚即可采集生物電信號的非侵入式微結構干電極受到越來越多研究人員的關注。其中最具代表性的是微柱干電極。微柱干電極通過電極表面的柱狀結構與皮膚角質層緊密接觸，以非侵入的方式監測生物電信號，具有以下優勢：微柱結構增加了電極和皮膚表面的有效接觸面積，提高了電極的穩定性；微柱結構之間的空隙可以容納一定的汗液和毛發，增大摩擦力的同時降低了電極與皮膚界面之間的接觸阻抗，減少了信號的噪聲；與微針干電極相比具有更高的柔軟性和可拉伸性，所使用的電極材料的生物相容性更好，有效避免了皮膚的損傷，更適合長期監測。
隨著研究的深入，仿纖毛、仿壁虎腳、仿蚱蜢腳和仿章魚吸盤等一些仿生結構被應用到干電極中。仿生結構電極是通過仿照自然界動物、植物自身獨有的物理結構，進而設計出機械性能穩定、功能獨特的微結構電極。
（3）微褶皺干電極
與平面結構相比，微褶皺結構具有更大的比表面積。褶皺干電極通過毛細管作用使周圍多余的水分子通過褶皺溝槽排出，有效增強了電極對潮濕的皮膚表面附著力，有助于使皮膚保持干燥，避免出現細菌滋生與感染。與商用凝膠電極相比，褶皺干電極能連續穩定地監測心電信號，不會出現信號損失。但是目前制備生物電干電極上的褶皺結構的工藝單一、無法精準控制褶皺的尺寸，仍有待研究。
結語
柔性微結構生物電干電極通過獲取高質量、穩定的生物電信號成為長期可穿戴健康監測系統的重要組成部分，在醫療保健方面具有重要意義。近些年來，研究人員受到自然界中某些動物、植物獨特功能的啟發，將一些特定的仿生結構添加到不同的微結構電極中，為電極賦予了粘附、吸水、透氣和排水等功能，實現了與微結構協同增強的效果，提高了柔性微結構干電極的透氣性、舒適性和穩定性。未來，將多種微結構結合在一起，制備具有多種結構特點和功能的生物電干電極有望成為該領域的研究重點之一。目前，柔性微結構生物電干電極存在使用耐久性能低、長期佩戴舒適性差、在劇烈運動條件下噪聲明顯等問題，實現商業化還有一定的差距，需要科研人員進行進一步的研究。
隨著柔性電子與智能可穿戴技術的蓬勃發展，柔性干電極正向著高質量、高舒適性、能夠應對復雜環境下的長期健康監測方向不斷發展。越來越多的研究人員正致力于開發多功能生物電監測設備，不僅可以采集人體各部位的ECG、EEG、EMG、EOG信號，還將生物電傳感器、拉伸傳感器以及溫度傳感器等集成到一起，實現同時采集人體的生物電信號、皮膚形變以及溫度變化，力求實現長期可穿戴健康監測設備的集成化、小型化和多功能化。
論文信息：
DOI: 10.13250/j.cnki.wndz.24010102
