圖1給出了一個更為簡單的“按開/按關”功能的電路，僅需要使用幾個廉價的元件。在該設計中，按下按鈕(PB)一次時，輸出將連接到設備的輸入，再次按下時，輸出斷開。
對于直流電路來說，這是一個比笨重的ON/OFF開關更具吸引力的替代方案。該電路的原理也相當簡單，U1是一個計數器。

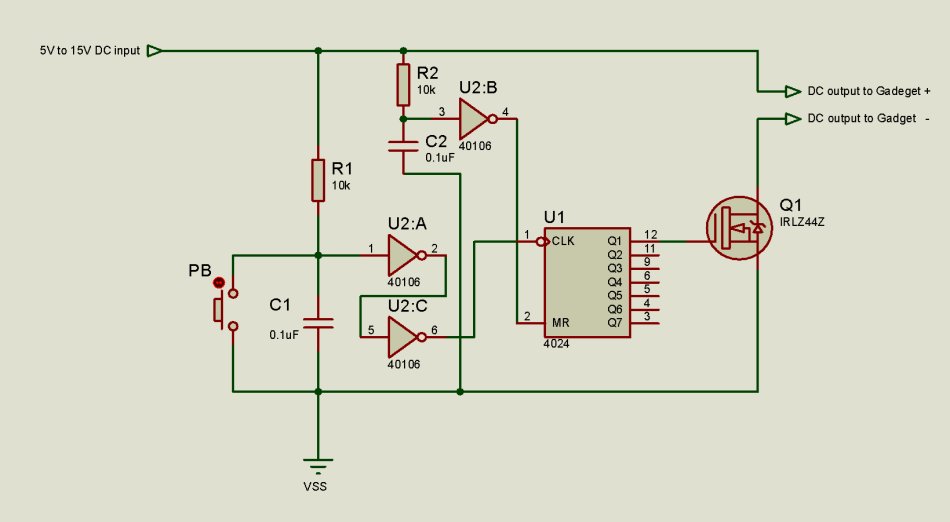

圖1：用于直流電壓的觸發器開關電路，連接到PB的輸出端。如果MOSFET Q1配備足夠的散熱器，輸出電流最高可達50A。
在通電過程中，R2/C2將計數器復位為零。當短按PB一次，會產生一個脈沖，該脈沖由施密特觸發器反相器U2(A和C)整形，并由計數器U1計數。因此，U1的LSB(Q1)輸出變為高電平，使MOSFET Q1導通，此時，輸出獲得輸入直流電壓。
當再次短按PB時，另一個脈沖被生成并由U1計數。因此，其LSB(Q1)輸出變為低電平，MOSFET Q1停止導通，輸出與輸入斷開。此動作持續進行，每次按下PB時，輸出都會開啟和關閉。
特別提示：請勿將C2直接置于CMOS輸入端。如果電路已通電，然后Vdd突然斷開(例如將Vdd短接到Vss，或在Vdd上連接其他高電流負載時斷電)，將會出現電流尖峰，從C2通過CMOS輸入鉗位二極管流向Vdd，然后通過短路或負載到GND。這可能會損壞CMOS柵極輸入。最簡單的解決方法是在C2/R2節點和40106的引腳3之間放置一個約10K的電阻，在正常工作時，40106的高阻抗會導致電流很小，因此10K電阻的影響可忽略不計。但當Vdd突然崩潰時，10K電阻會將流過保護二極管的峰值電流限制在約1mA，這僅為二極管最大安全電流的10%。
如果電路Vdd上沒有其他負載，斷開電源后，C2將持續為CMOS部分供電一段時間，如果在此期間重新上電，C2將無法正確復位電路。在R2兩端(負極連接到Vdd)連接一個二極管，并在Vdd和Vss之間連接一個1K電阻，以便快速為C2放電。
