最近有很多有趣的設計實例，將便宜的瞬時觸點開關設計用在開/關電源控制電路上。
此類設計大多采用了邊沿觸發器(例如CD4013)，但當然也存在其他可能的方案，圖1就展示了其中一種。

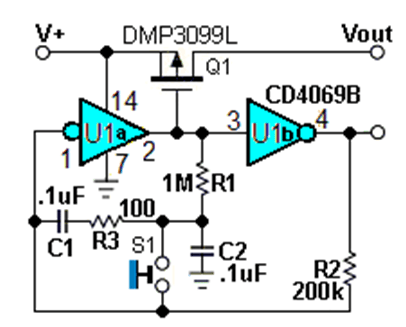

圖1：無觸發器/觸發器去抖動的按壓開關，具有上電復位功能，零件數量少。
從技術角度來說，將圖1描述為無觸發器電路并不準確，因為兩個反相器U1a和U1b連接成雙穩態鎖存器，也就是說，它就是一個觸發器，真正不同的是S1如何切換其狀態。它的工作原理如下：
無論S1處于開啟狀態還是關閉狀態，U1a作為反相器，都會通過R1將C2充電至相反狀態。因此，當S1被觸發時，C2會觸發U1a的輸入，從而觸發鎖存器。R1C2的時間常數為100毫秒，足以保證即使S1接通后發生反彈(這幾乎是必然的)，C2的互補電荷也能不受這一波動的影響。
然后，由于R2 <R1，通過R2的正反饋將超過R1，只要S1保持閉合狀態，C2上就會保持相同極性的電荷。這確保了之后S1釋放時，即使它發生斷路反彈(據說有些開關會這樣)，新的鎖存狀態也不會丟失，PFET Q1現在向負載傳輸電力(或者不傳輸)，因此，我們可以放心地進行翻轉和開啟/關閉。
那么，C1的作用是什么呢？圖2給出了解釋。

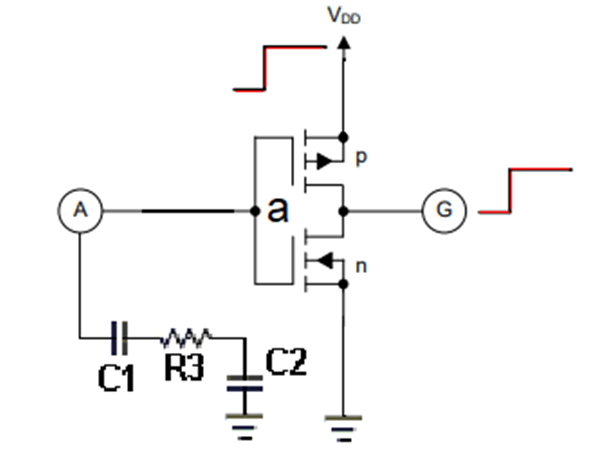

圖2：上電關閉時，PFET a源極的V+上升沿(其柵極由RC保持低位)將其打開。
如果V+電壓處于零電平一段時間(例如電池取出或電源適配器被拔掉)，C1和C2也會放電至零電平(或接近零電平)。因此，當V+電壓恢復時，它們會將反相器的FET柵極保持在地電位，這將使PFET的柵極相對于其(上升沿)源極變為負電位，使其導通，將輸出拉高，并將鎖存器復位至OFF。
那么為什么是R3呢？
當鎖存器在S1未按下的情況下(無論開啟還是關閉)停留一段時間時，C1都會充電至V+，然后，當S1按下時(注意，這并不一定意味著它不正常)，C1會“快速”放電。如果沒有R3，“快速”放電可能適得其反，會導致S1瞬間電流過大，從而在其觸點上沉積過多的能量，縮短其使用壽命。
最后再說說關于元件數量的一些想法。4069是6反相器電路，但圖1中六個反相器中只使用了兩個，看起來有些浪費。我們希望設計人員能夠在應用的其他地方找到未使用的元件的位置，但如果找不到呢？
那么圖3可能會派上用場。

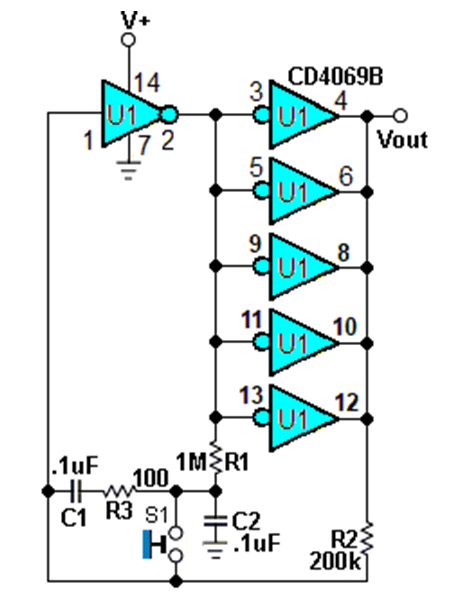

圖3：利用U1的其余2/3做一些有用的事情，在負載小于10mA時取消Q1，并獲得短路保護。
4069的Ron取決于V+，但在V+>10V時，其可低至200Ω(典型值)。因此，如果我們將所有五個可用的反相器并聯，如圖3所示，將獲得從V+到Vout的凈Ron為200/5=40Ω，這對于低功耗應用來說可能已經足夠了，就用不上Q1了。此外，意外短路至地會迅速自動關閉鎖存器并關閉短路負載，因此，U1起火的可能性會大大降低，從而減少我們的損失！請注意，即使鎖存器關閉且輸出短路至V+，此方法也同樣有效。
