準確測試提高高熵能源的
開發轉化與利用
基于納米發電機的高熵能源可以很好實現能源的供給。未來，在能源互聯網、智能電網、物聯網、互聯網、生物醫學、無線通信和無線傳感等領域，納米發電機都將有更廣泛應用。
納米發電機是一種利用機械運動產生電能的裝置，它可以在微小尺度上實現自供電和無線傳輸。為了測試納米發電機的性能和特點，需要采用精密的測量儀器和方法。
Keithley的測試儀器可以提供高分辨率、高靈敏度、高準確度和高速率的電壓、電流、電阻、功率和能量等參數的測量和控制。
納米發電機測試場景一

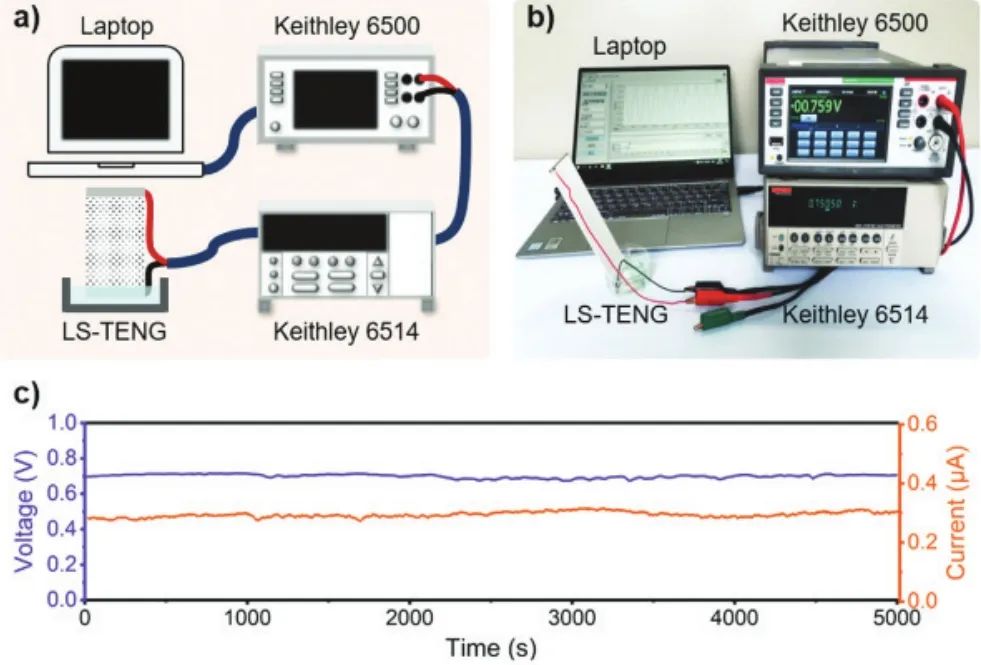

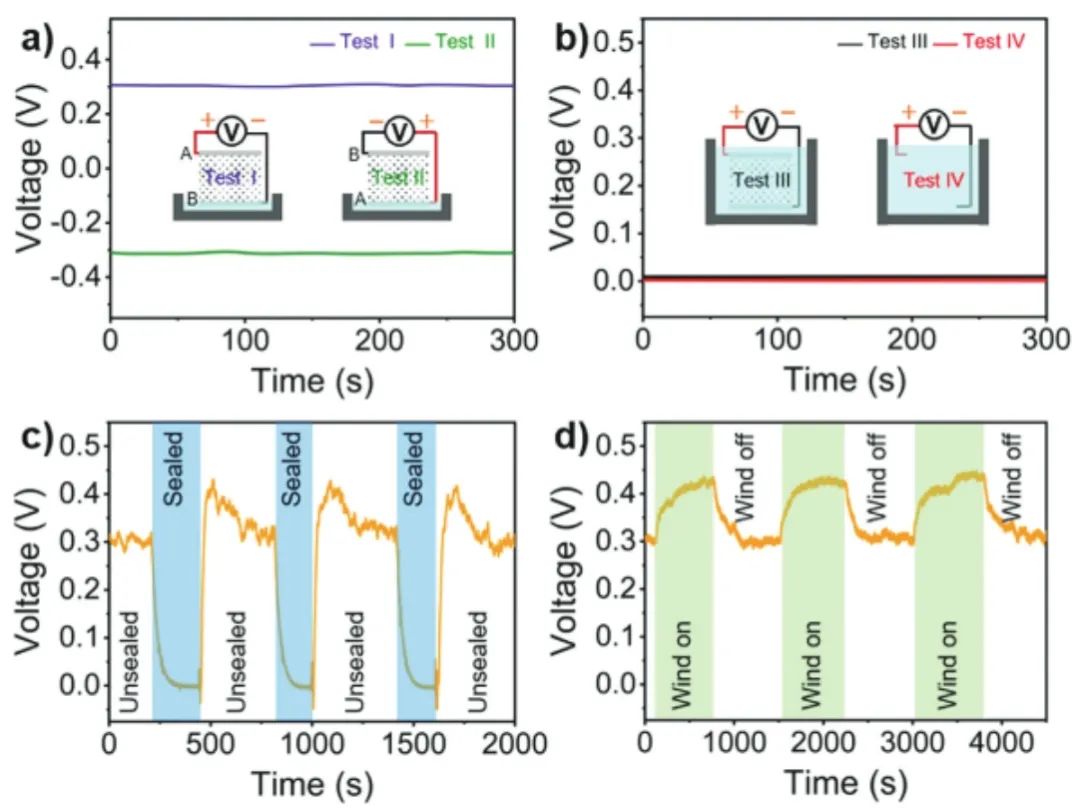

基于多孔Al2O3陶瓷片的液固三摩擦納米發電機（LS-TENG）來收集水蒸發引起的電力
測試場景二

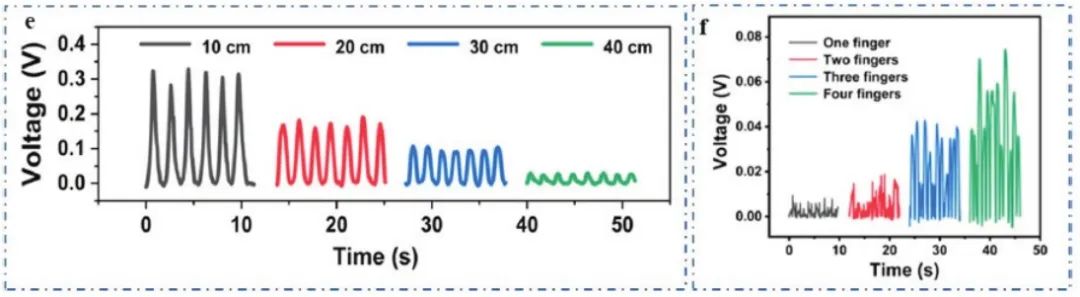

基于摩擦納米發電機 (TENG) 技術的語音和手勢信號翻譯器 (VGST)，將自然人類動作轉化為電信號，實現人機交互。
這里使用Keithley的6514對VGST（語音和手勢信號翻譯器）備的手勢電壓信號，后端使用采集設備獲取相關數據。
測試場景三

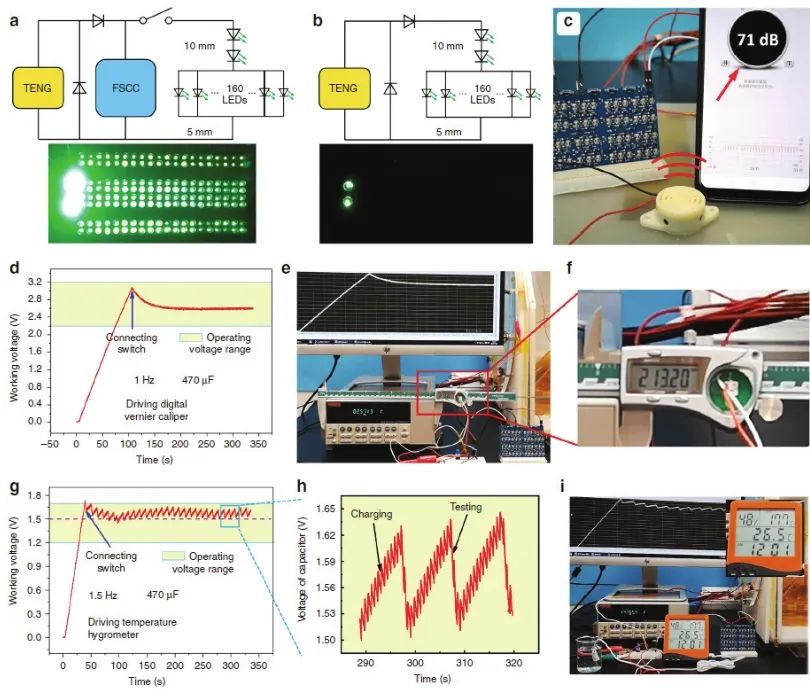

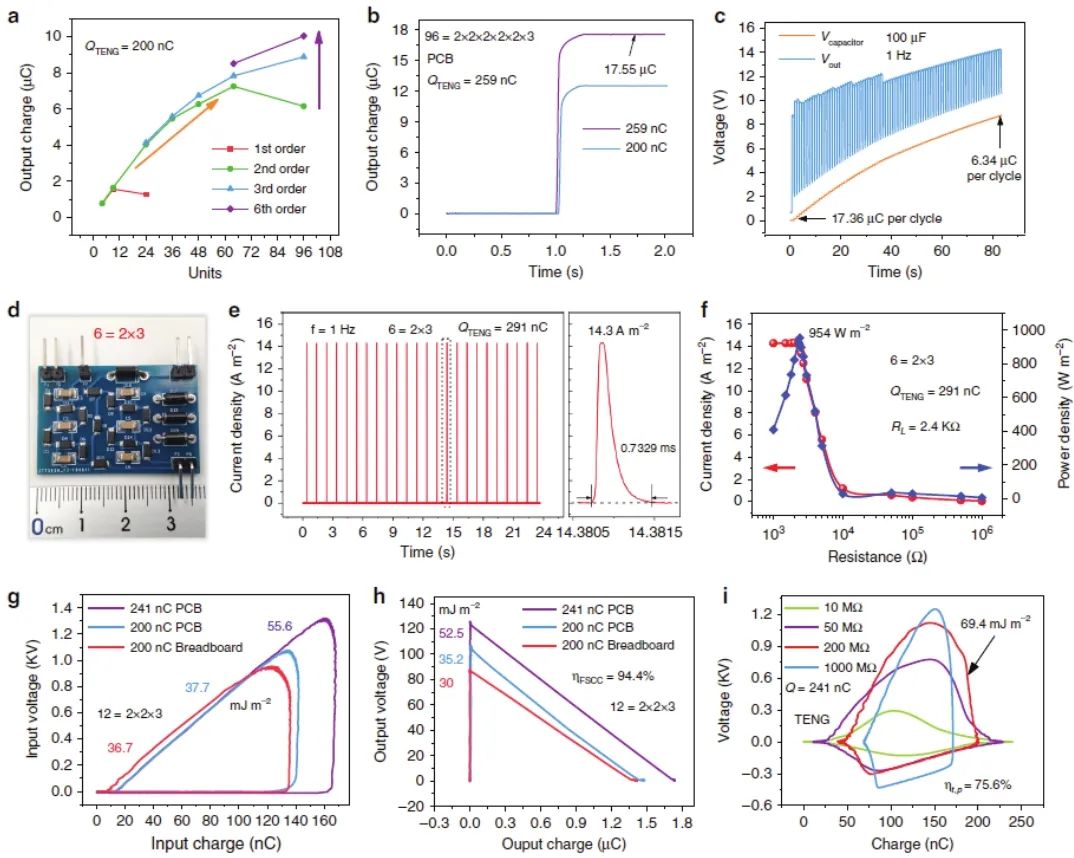

基于分形原理的新型開關電容轉換器 (SCC) 設計 , 稱為分形設計開關電容轉換器 (FSCC)
該研究使用了多種高精度的電氣測量設備 , 如靜電電壓表、電表和可編程電源等，包含了Keithley 6514和2230G，以全面評估 FSCC 電源管理系統的性能。
以下納米發電機測試的場景中所使用的Keithley測試儀器型號：
■ 使用Keithley 6517B靜電計，可以測量納米發電機的表面電荷密度和極化強度，從而評估其對不同機械刺激的響應和轉換效率。
■ 使用Keithley DMM6500數字萬用表和DAQ6510 數據采集/開關系統，可以對多個納米發電機進行并行的電壓和電流的測量和記錄，并通過內置的觸摸屏或遠程控制，可以方便地設置測量條件和查看測量結果，從而實現納米發電機的大規模測試和評價。
■ 使用Keithley SMU 2450源表，可以進行開路電壓短路電流測試、測試最大功率點。

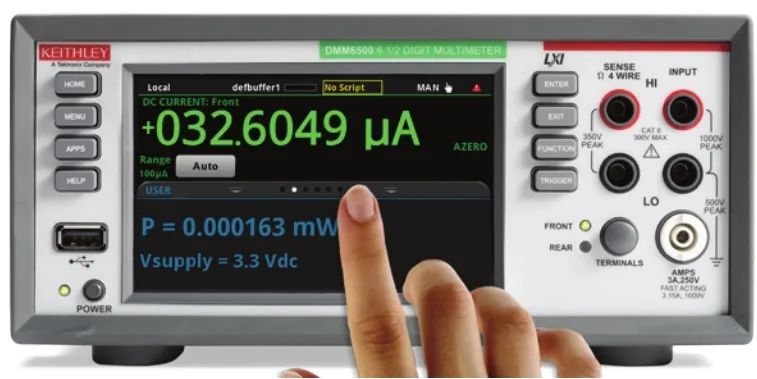

DMM6500數字萬用表
SMU 2450源表

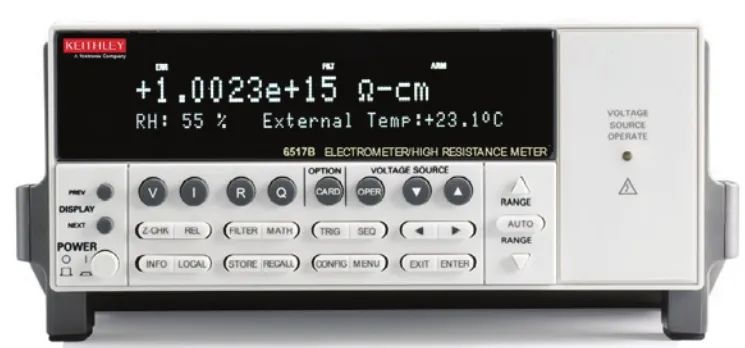

6517B靜電計
在納米發電機的研究中，Keithley的靜電計，多用表和電源可以提供很多幫助。靜電計搭配可以進行高速采集的DMM6500可以準確地測量納米發電機的各種物理參數，如電壓、電流、電阻、頻率等。設備更容易與上位機連接，獲取相關數據，方便用戶分析和調試。Keithley設備的優勢在于它們的高精度、低噪聲、多功能、易用性和靈活性，可以大大提高納米發電機研究的效率和質量。
基礎知識部分
什么是熵，什么是高熵能源
“熵”是熱力學中表征物質狀態的參量之一，其物理意義是體系混亂程度的度量。熵的概念應用于能源研究，可把能源分為“高熵能源”和“低熵能源”。
? 高熵能源是指具有高度混亂和無序的能量形式，例如熱能、光能、聲能等。
? 高熵能源與低熵能源相對，低熵能源是指具高密度、高質量聚集性的能量形式，例如化學能、電能、核能等。
? 高熵能源的特點是分布廣，量級大；能量密度低，傳遞效率低，不易存儲和利用
高熵能源是由能量守恒定律產生的必然結果，低熵能源往往經過燃燒、發電、輸運和使用等環節，最后變?yōu)榈推焚|(zhì)的高熵能源并耗散在自然界和環境當中。
高熵能源的轉化和利用
根據熱力學熵增的原理，高熵能量的再利用比較困難，這也是傳統電磁發電機的物理瓶頸。
可以看到高熵能源的轉化和利用存在以下的特點：
? 途徑一：高熵能源轉化為低熵能源，途徑二：利用高熵能源進行工作。
? 難點：需要消耗大量的低熵能源，或者使用復雜的技術和設備，導致成本高，效率低。
? 轉化和利用的方法有多種：當前目標來看非常適用于持續的驅動布性廣、移動性強、功耗小但數目居多的電子器件；未來則是如何減少化石能源的消耗，充分開發海洋中的藍色能源，例如波浪，潮汐等。
高熵能源的發展前景
高熵能源理論的奠基人之一王中林院士，“現在已進入人工智能時代，這是一個嶄新的舞臺，對能源的需求將更大。”而萬物互聯必須要有傳感裝置，而傳感裝置必須有能源驅動。基于納米發電機的高熵能源可以很好實現能源的供給。未來，在能源互聯網、智能電網、物聯網、互聯網、生物醫學、無線通信和無線傳感等領域，納米發電機都將有更廣泛應用。
近年來，基于納米發電機的自供電技術在生物醫學領域引起了廣泛關注，主要得益于納米發電機在輸出性能、微型化和良好生物相容性方面的快速發展。納米發電機收集的電信號可直接用于生理參數的主動感測。
同時，這些設備可將人體的機械能和熱能轉換為電能 ,彌補了傳統生物醫學電子設備電池壽命短的缺點。
研究方向
壓電納米發電機 (PENGs)，將機械能轉換為電能
摩擦電納米發電機 (TENGs)，利用摩擦電效應產生電能
熱釋電納米發電機(PyNGs)和熱電發電機 (TEGs)，收集廢熱能
