引言
淚奔！秒沒！搶了個寂寞！
兒童節限定“麥麥對講機”你有了嗎？
最近，麥門限量發售的對講機在全網掀起熱潮。這款對講機以薯條和雞塊的可愛造型，在300米內實現短距通信，深受大小兒童的喜愛。不僅適用于辦公室趣味互動和朋友間的創意通信，甚至因串臺而亂入“大眾聊天室”，為大家帶來了無限樂趣。作為測試測量領域的專家，Tektronix將使用4/5/6系列MSO示波器標配的SpectrumView頻譜視圖功能，揭示這款對講機在頻譜視角下的獨特表現，獻上節日好禮。
開始對麥麥對講機進行測試
現在，讓我們正式開始對麥麥對講機進行測試，探索它在頻譜視角下的獨特表現吧！
測試步驟

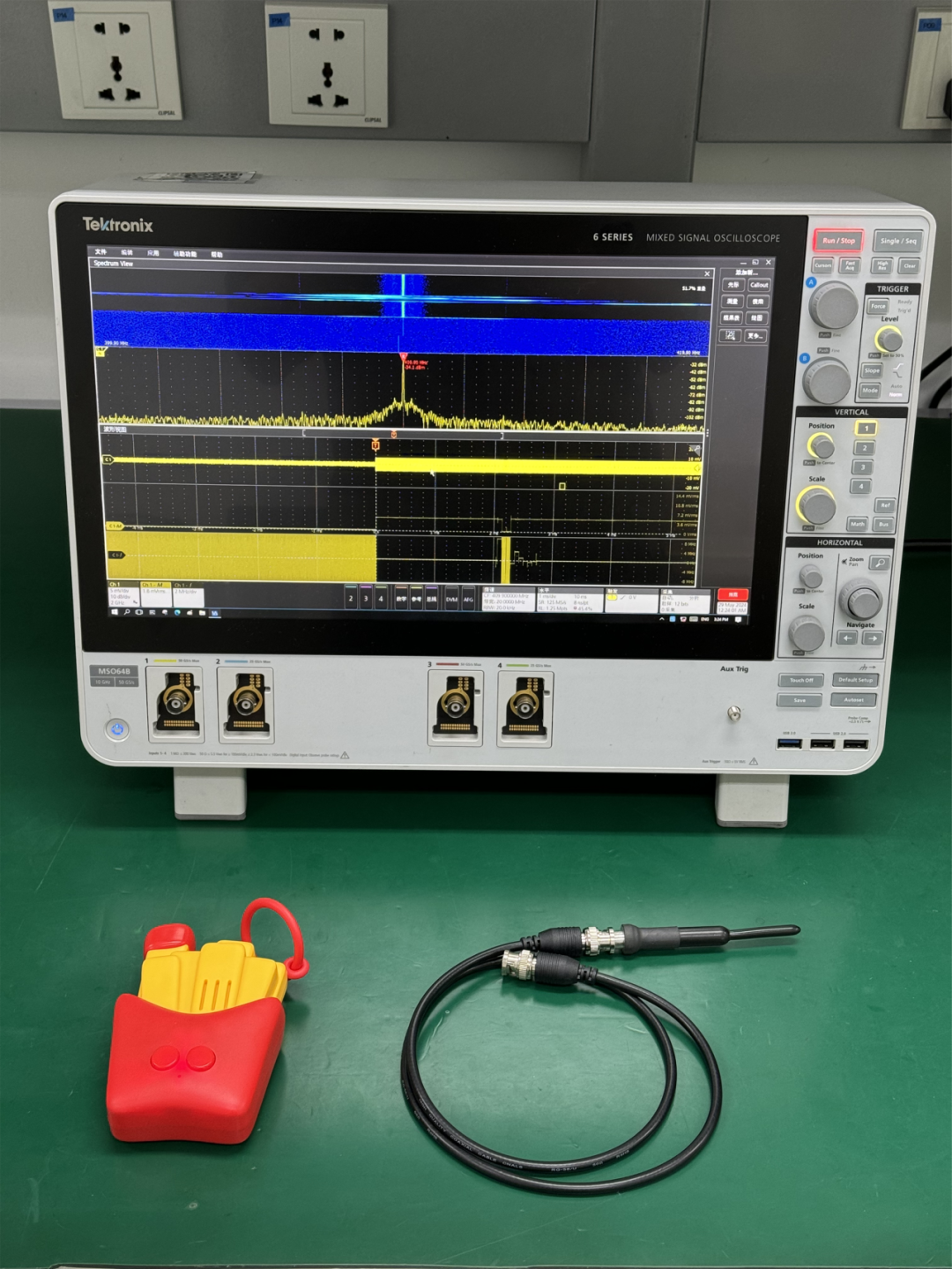

1. 準備儀器：一臺4/5/6系MSO示波器，一根天線，對講機

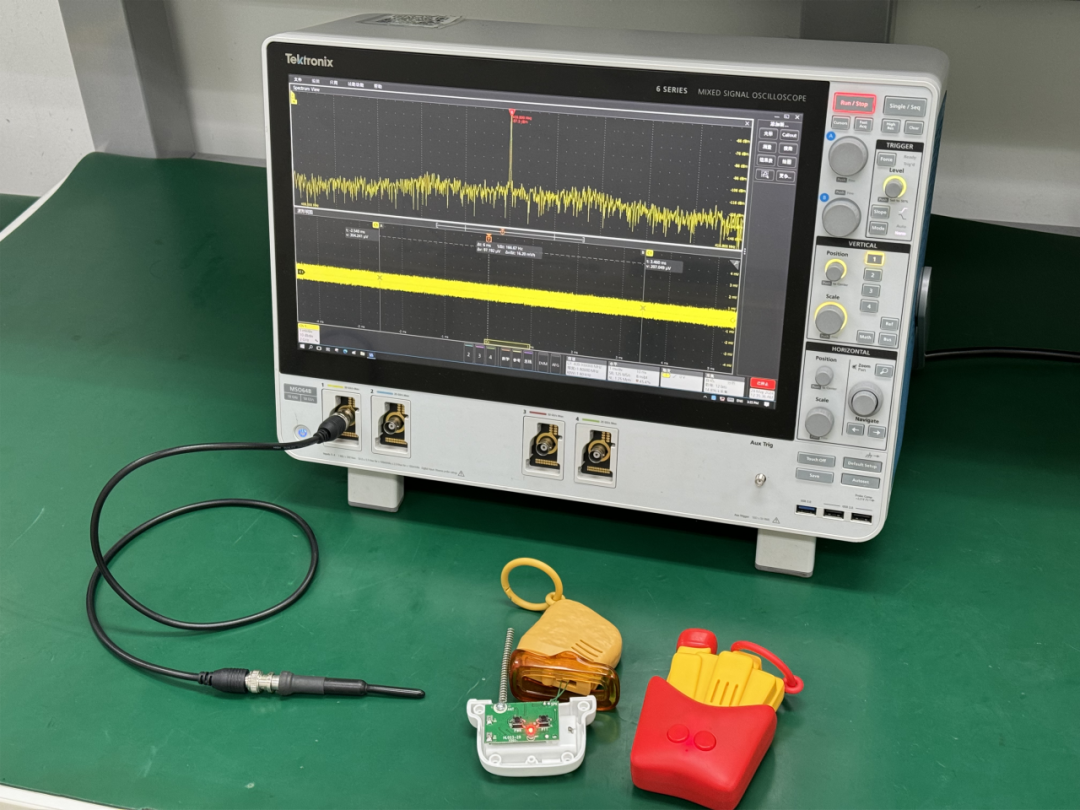

2. 連接儀器：將天線與示波器的任一通道相連后，放置于靠近對講機的天線的位置（不需要拆開對講機，下圖只為表明對講機天線位置）

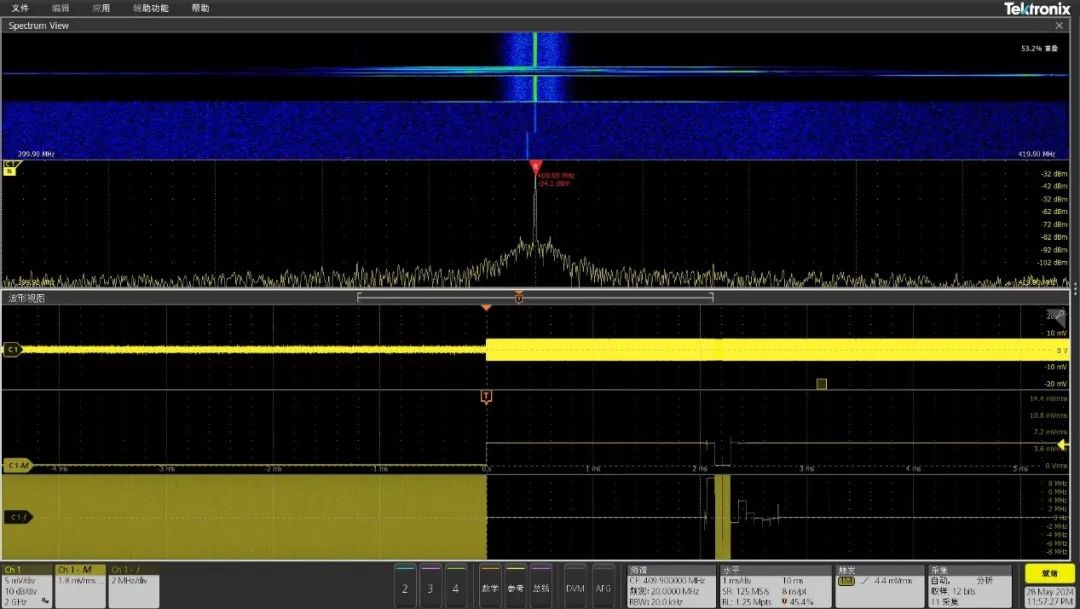

3. 開始測試：
SpectrumView功能介紹
在現代信號分析中，頻譜的引入主要是為了便于分析信號，比如諧波和雜散信號的測試。這些在時域上很難觀察到的問題，在頻域中可以非常清晰地區分開來。本文將介紹的頻譜分析功能——Spectrum View，是一款功能強大的頻譜分析工具，它的引入開啟了全新的時頻域信號分析方式。
與傳統的頻譜儀和示波器FFT方法相比，Spectrum View具有獨特的優勢：
獨立捕獲時間：Spectrum View使時域和頻域的捕獲時間相互獨立。當設置較小的分辨率帶寬（RBW）時，依然可以保證示波器的處理速度。傳統FFT測試需要通過調整水平時基來改變RBW，在要求RBW較小的測試場景下，需要增大水平時基，這會嚴重影響示波器的處理速度。

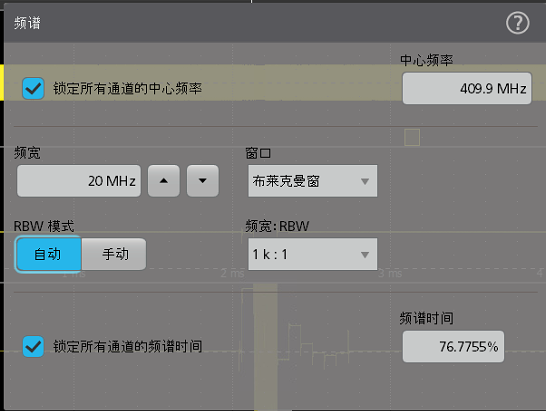

友好的操作界面：Spectrum View具有標準頻譜儀的操作設置，如下圖所示，提供了更友好的交互界面。用戶可以直接設置中心頻率、頻譜跨度（Span）、RBW以及時域窗口的類型。
通過這些功能，Spectrum View不僅提高了信號分析的效率，還提升了用戶的操作體驗。
Spectrum View支持豐富的探測方式，且能夠測試極低頻率信號頻譜。通過以下特點，使其在信號測試和分析領域中獨具優勢：
? 豐富的探測方式：支持多種探測方式，并能夠測試極低頻率信號的頻譜，這是普通頻譜儀無法實現的功能。
? 多通道時頻域聯合分析：支持多通道時域和頻域的聯合分析，并支持觸發捕獲，可以分析瞬態或間歇性信號的頻譜。
? 多種時間窗類型：根據待測信號的特性，提供多種時間窗類型選擇，以保證測試結果的精確性。
? 峰值自動搜索功能：支持峰值自動搜索功能，可以設定峰值搜索閾值，并可顯示多達11個峰值標記（Peak Marker）。
? 多種跡線顯示模式：支持Normal、Max Hold、Min Hold以及Average四種跡線顯示模式，滿足不同測試需求。
? 多通道頻譜顯示：在顯示多個通道的頻譜時，既可以采用“堆棧 (Stacked)”顯示，也可以采用“重疊 (Overlay)”顯示。
? 獨立設定中心頻率：所有通道具有相同的Span、RBW、FFT Window及Spectrum Time，但中心頻率可以獨立設定，提供更靈活的分析能力。
實際案例

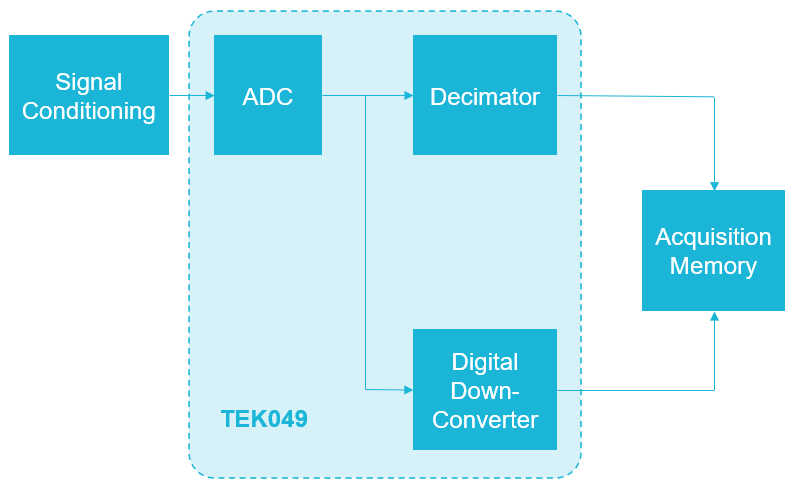

下圖給出了信號采集和處理架構示意圖，模擬信號經過ADC轉換為數字信號后，時域和頻域是并行處理的，從而可以獨立設置時域和頻域捕獲時間。Spectrum View支持滑動Spectrum Time的位置，對不同時段的信號作頻譜測試，這使得對信號進行時頻域聯動測試成為可能。
圖. 信號采集和分析架構示意圖

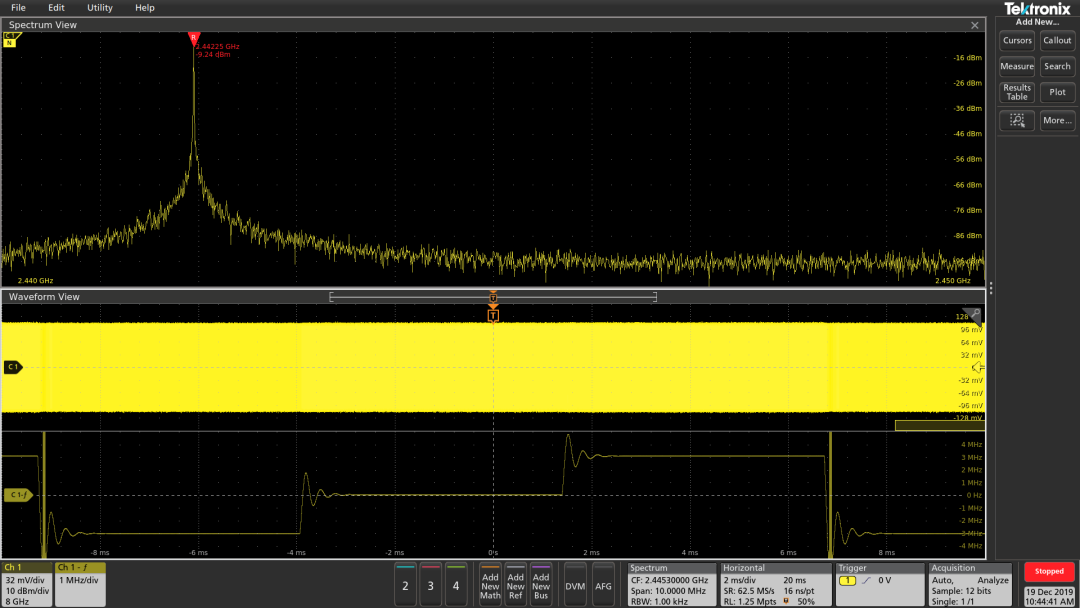

圖. 時域、頻域和調制域聯動分析
作為示例，上圖給出了一個跳頻信號分析結果，同時給出了時域波形、頻譜及跳頻序列的結果。
