同步整流ic U7613電源系統設計需要保證最小續流時間Tdem_min大于LEB時間，否則會產生電流倒灌并有可能引起炸機。確保Tdem_min>120%*LEB，其中20%為設計裕量。最小續流時間的理論公式為：
其中，Vcs_min為原邊PWMIC過流保護最小閾值，Rcs為原邊采樣電阻，Lm為變壓器激磁電感感量，Vo_max為最大輸出電壓，VF為同步整流壓降(取0.2V)，Nps為變壓器匝比。
系統上測試最小續流時間Tdem_min的條件為：
a) 額定輸入電壓。
b) 最高輸出電壓。
c) 空載。

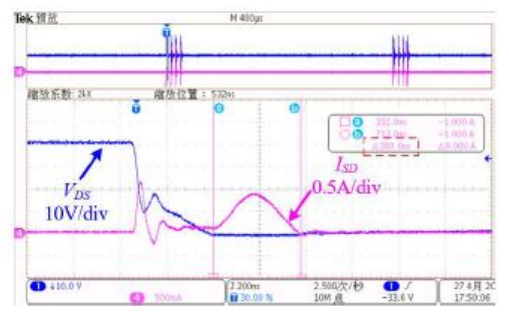

d) 如下圖所示，測試SR電流的最短持續時間。

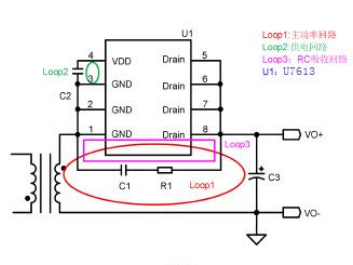

PCB設計對同步整流的性能會產生顯著影響，同步整流ic U7613設計同步整流電路時建議參考下面的內容。
1、副邊主功率回路Loop1的面積盡可能小。
2、VDD 電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。
3、R1和C1構成同步整流開關的RC吸收電路，RC吸收回路 Loop3 的面積可能小。
同步整流ic U7613+U8608，可組合成12V2A氮化鎵電源方案；U7613+U8609可組合成12V3A氮化鎵電源方案。更多主控ic+同步整流ic+協議ic氮化鎵電源方案，盡在深圳銀聯寶科技！
