人體代謝過程中產生的數百種揮發性有機化合物（VOCs）通過血液運輸，經呼氣或體液排泄釋放到體外。這些揮發物構成的化學指紋不僅能反映個體健康狀態，更可作為疾病早期預警的生物標志物。基于氣體傳感器陣列的電子鼻（e-Nose）技術，通過將生物樣本的揮發性化學特征轉化為數字信號，為臨床診斷提供了低成本、易操作的輔助手段，成為傳統診療技術的重要補充。
據麥姆斯咨詢報道，意大利薩倫托大學（University of Salento）、國家研究委員會微電子與微系統研究所（CNR IMM）的研究團隊聯合提出一種專門用于人體揮發物指紋分析的便攜式電子鼻，代號為SPYROX。該電子鼻可對呼氣、生物流體等多種基質進行揮發物指紋檢測，適用于疾病篩查及人群健康風險評估。相關研究成果以“A Multimatrix E-Nose With Optimal Multiranged AFE Circuit for Human Volatilome Fingerprinting”為題發表在IEEE Sensors Journal期刊上。
SPYROX電子鼻采用模塊化設計，集成了氣流和VOC采樣自動化/控制系統、電源模塊、氣體傳感器陣列以及電子主板，整體封裝在透明有機玻璃外殼中。其核心傳感單元搭載8個商用金屬氧化物（MOx）氣體傳感器，支持呼氣樣本直接分析與生物流體頂空采樣兩種模式，可覆蓋人體揮發物檢測的主要應用場景。
模擬前端（AFE）部分是微控制器（MCU）與傳感器模塊之間的接口。傳感器模塊搭載基于MOx的化學電阻式氣體傳感器陣列，其工作原理基于傳感層在接觸氣體和揮發物時的電阻變化。由于傳感器電阻可能在數個數量級范圍內變化，因此研究團隊設計了一種優化的多量程AFE電路，以在寬電阻范圍內實現正確讀取。

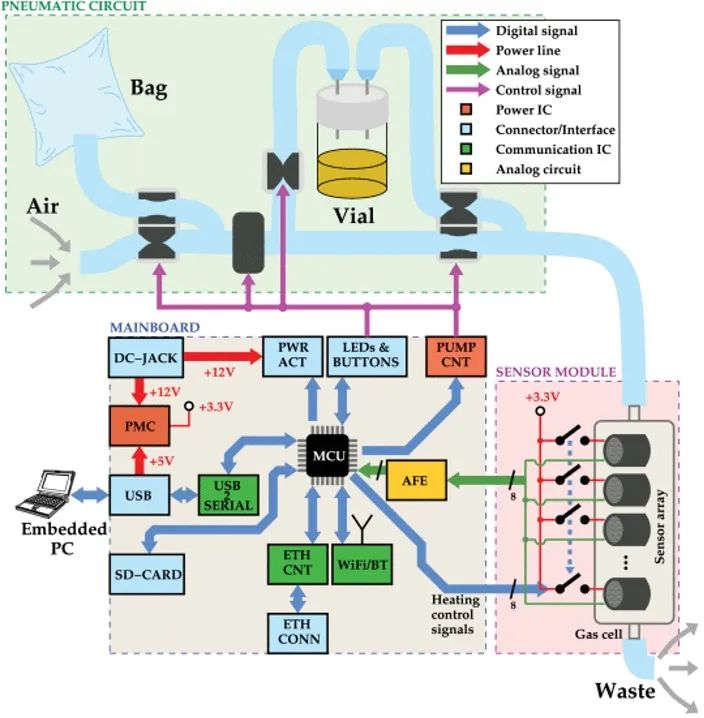

圖1 SPYROX電子鼻架構

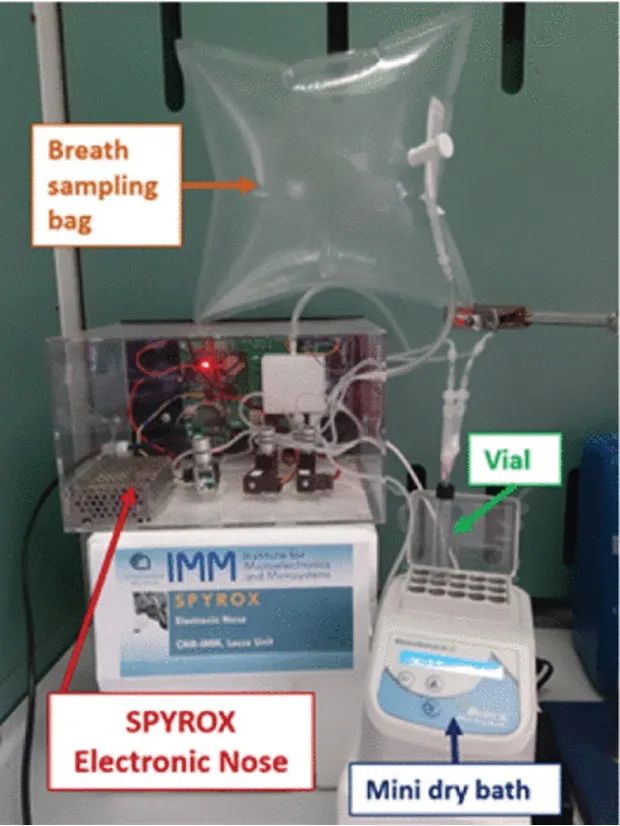

圖2 SPYROX電子鼻實物圖
研究團隊通過對單一化學標準品和復雜混合物的分類測試，驗證了SPYROX電子鼻在人體揮發物指紋分析中的適用性。測試首先針對12種人體揮發物分析中的關鍵化學標準品，隨后制備了3種二元混合物和1種三元混合物，以驗證其對更接近真實樣本的分類能力。兩種測試中，線性判別模型均實現了100%的分類準確率，證明了SPYROX電子鼻在復雜揮發物指紋分析中的有效性。

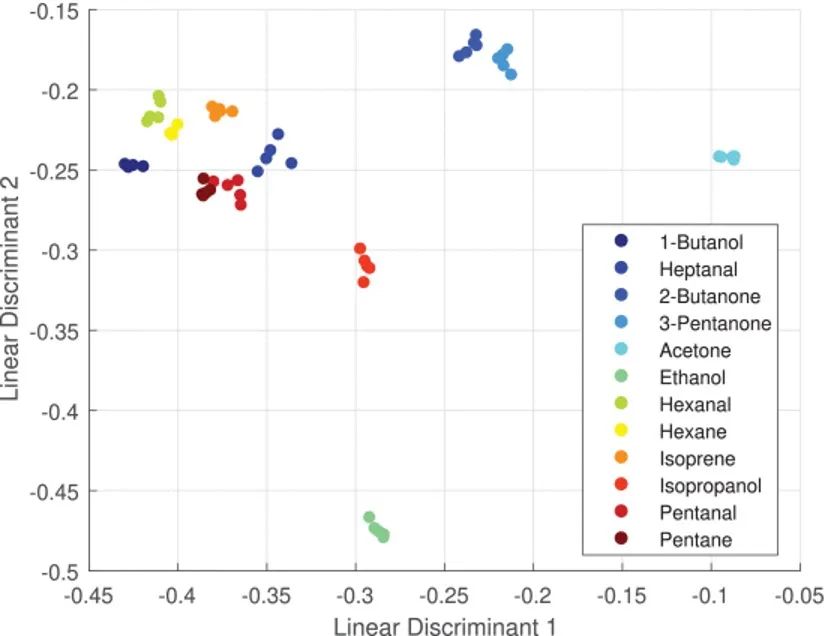

圖3 單一化學標準品的前兩個線性判別元分布圖

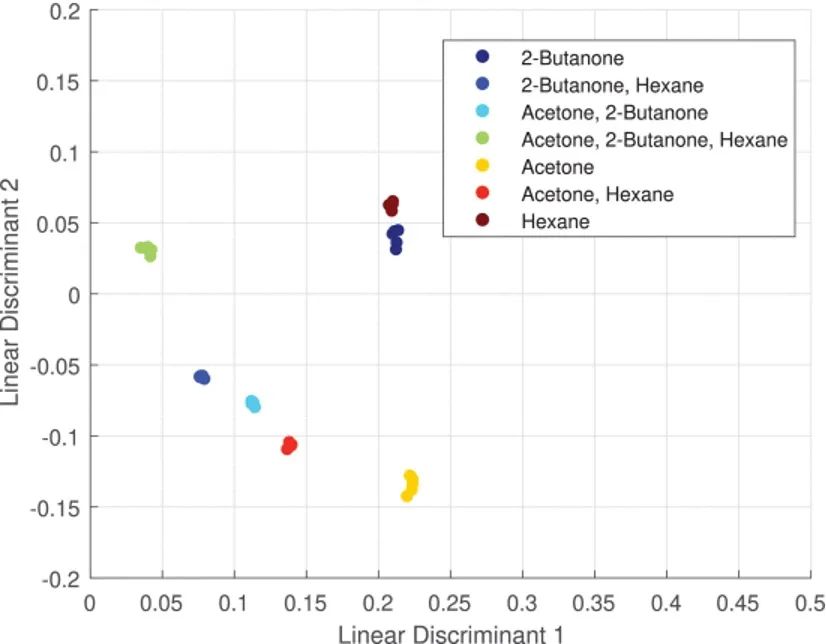

圖4 揮發性混合物的前兩個線性判別元分布圖
綜上所述，這項研究工作成功開發出一種適用于多基質人體揮發物指紋分析的SPYROX電子鼻，其采用8個MOx氣體傳感器組成陣列，可用于人體呼出氣體檢測與分析。與以往研究不同，這項研究提出了一種優化設計的多量程AFE電路，通過優化讀取靈敏度，生成準確訓練數據集，進而實現了高分類精度。通過對化學標準品和混合物的分類測試實驗，驗證了該電子鼻在復雜氣體混合物（典型人體揮發物）指紋分析中的有效性。
論文信息：
DOI: 10.1109/JSEN.2023.3343762
