【新品介紹】CPC2501M固態繼電器集成電路，集成了用于可視門鈴的鈴聲旁路功能

CPC2501M是一款功能強大、自驅動、常閉固態繼電器，專門針對可視門鈴系統中的鈴聲旁路進行了優化。

CPC2501M專為取代分立繼電器電路而設計，是Littelfuse產品組合中首款用于此功能的專用集成電路（ASIC）。該產品將自我保護、故障定時與固態開關功能集成在一個6×6毫米的緊湊QFN封裝中，既簡化了可視門鈴的集成流程，又顯著提升了系統的可靠性和安全性。

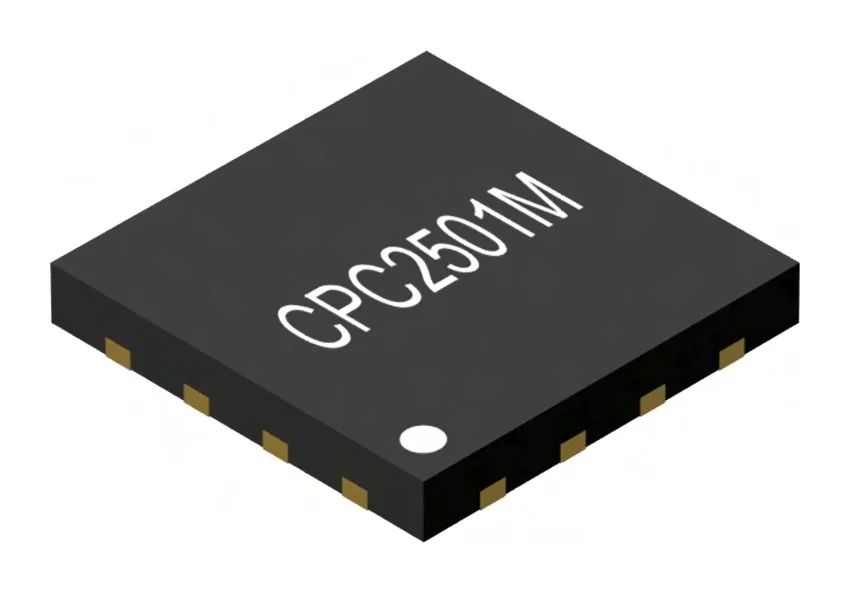

CPC2501M固態繼電器

Littelfuse集成電路部產品營銷經理Hugo Guzman表示：“CPC2501M鈴聲旁路繼電器能讓可視門鈴制造商的產品兼容現有住宅布線系統。最終用戶可以使用現有門鈴盒將門鈴按鈕替換為新的可視門鈴單元，無需專業安裝或額外接線。”

主要功能與特色

• 集成式自驅動邏輯無需外部微控制器或軟件控制即可運作；

• 內置故障保護計時器（~17秒）可在長時間按壓按鈕或提示音故障時自動復位；


• 高性能開關可承受60VP雙向電壓和1.84ARMS連續負載電流；

• 峰值電流能力為5A，可應對啟動和浪涌情況；

• 經過熱優化的6×6毫米 QFN-16封裝可為緊湊型模塊設計節省PCB空間；

• 可安裝在標準8-24VAC門鈴變壓器后面。

問題/解決方案

隨著可視門鈴的普及度日益提升，使用傳統家用布線和機械式門鈴為這些設備供電的挑戰也越來越大。CPC2501M通過在鈴聲處于非工作狀態時創建一個電源旁路路徑，并在鈴聲工作時立即關閉該路徑來解決這個問題，既能確保攝像頭單元的持續供電，又能完整保留鈴聲功能，而且無需復雜的改裝。

應用與市場

CPC2501M不僅針對可視門鈴系統中的鈴聲旁路進行了優化，同時還非常適合：

• 樓宇自動化控制

• 具有電壓控制驅動器的物聯網設備

• 需要緊湊型固態開關的安全系統

• 通用型壓控繼電器設計
