在做電路設計時，我們常常聽到“這是高速電路，要注意布線”這樣的提醒。那么問題來了：
?? 什么才叫高速電路？
?? 是看頻率高就算高速？還是有更科學的判斷標準？
別著急，本文帶你用通俗易懂 + 工程實用的方式，徹底搞清楚“高速電路”的正確打開方式！
很多人認為，只要信號頻率高，就一定是高速信號，屬于高速電路。這是一個常見誤區！
實際上，我們判斷一個信號是否屬于“高速”，并不是單靠頻率，而是根據信號上升時間所決定的“有效頻率（Fknee）”來判斷！
請看下圖：

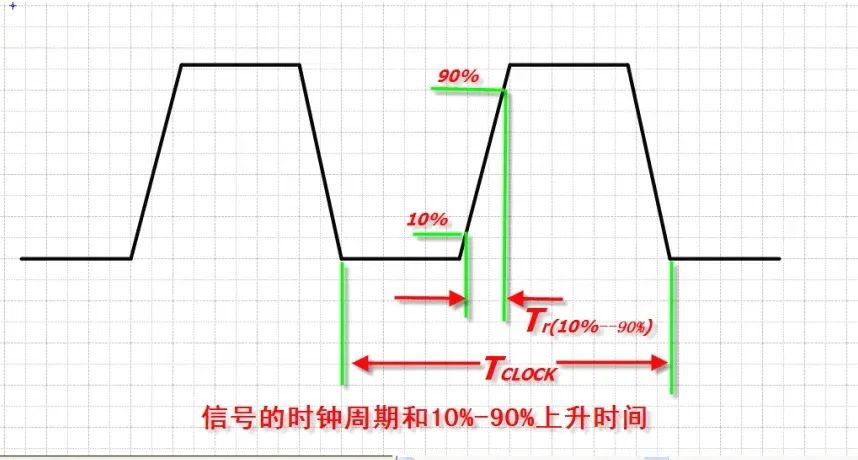

信號頻率與有效頻率 Fknee 對比圖
我們有兩個公式要掌握：
時鐘頻率：Fclock = 1 / Tclock
有效頻率（轉折頻率）：Fknee ≈ 0.5 / Tr
（Tr 是信號上升沿時間，通常取 10%-90%）
也就是說，上升越快的信號，其Fknee越高，越容易形成高速問題！
這是業內最常用的判斷標準，步驟如下：
1?? 得到信號的有效頻率 Fknee
2?? 根據波長公式算出有效波長：λ = c / Fknee
????（c 為信號傳播速度，FR4材質大約為 15cm/ns）
3?? 比較走線長度 L 和 λ/6：
如果 L > λ/6，這個信號就是高速信號
如果 L ≤ λ/6，這個信號可以視為低速信號
除了理論計算，我們也可以結合工程經驗做如下判斷：
別被頻率迷惑，真正引發信號反射、串擾、傳輸延遲等“高速問題”的，其實是——
上升沿和下降沿過快，帶來高頻諧波。
所以，哪怕你是一個5MHz的SPI總線，如果它的上升時間很短（<1ns），依然可能是一個需要按高速規則來處理的信號！
公式法：Fknee = 0.5 / Tr，判斷是否為高速信號
λ/6 法則：走線長度大于波長1/6，就要按高速處理
工程經驗法：≥50MHz + 快速邊沿 + 占比高 → 高速電路！
本文讓你徹底明白：高速電路不是頻率高，而是“變化快”！
還不快收藏這篇干貨？后續你在PCB設計、SI仿真或Layout中，一定用得上。
