當前，中國集成電路產業正處于多重技術浪潮與國家戰略需求交匯的歷史時刻。一方面，美國對華技術封鎖不斷升級，從EDA軟件到高端芯片，從設備到材料，全方位限制中國芯片產業發展；另一方面，AI算力需求爆發、汽車電子革命、第三代半導體商業化等趨勢，又創造了前所未有的機遇。2025年中國成熟制程芯片市占率預計突破48%，半導體設備自給率也將突破30%，較2024年又有了顯著提升。在這一背景下，如何把握方向、提升能力，成為每位行業新人的核心命題。
本文基于個人十多年的從業經驗，將從行業趨勢、技術方向、能力培養三個維度，為即將踏入或剛進入集成電路行業的學生和畢業生提供切實可行的職業發展建議。
1 政策驅動下芯片的自主之路
中美科技博弈已使芯片成為國家戰略競爭力的核心標志。2025年，中國對美國芯片加征34%關稅的政策，為國產芯片創造了巨大的替代空間。與此同時，國家集成電路產業投資基金三期（大基金三期）于2024年5月正式成立，注冊資本高達3440億元人民幣，規模超過前兩期之和。這些政策紅利正在全產業鏈引發連鎖反應，也為行業新人指明了最具發展?jié)摿Φ姆较颉＜创蠹页Ｕf的國產替代三大戰略支點
第一是半導體設備與材料。目前國內半導體設備國產化率仍低于25%，尤其是光刻、離子注入等關鍵環節存在明顯短板。但突破正在悄然發生——中微公司的5nm刻蝕機已通過臺積電驗證，全球市占率達20%；北方華創的28nm制程設備成功進入國際供應鏈，2024年市場份額達到25%。在材料領域，滬硅產業的12英寸大硅片填補國內空白，江豐電子的高純?yōu)R射靶材打入臺積電3nm產線，全球市占率達到15%......所有這些案例顯示這些企業已成為國產替代的先鋒陣地。
第二是汽車芯片全鏈條突破。在新能源汽車爆發式增長的推動下，汽車芯片成為國產替代的突破口。芯聯集成董事長趙奇指出：“整車7大領域1000多種芯片中，國產功率半導體替代率已達35%，但控制芯片、模擬IC、傳感芯片等領域國產化率仍處于較低水平?！边@家公司已實現IGBT出貨量全國第一，碳化硅MOS芯片全球市場份額第六的成績。隨著智能駕駛發展，對高精度模擬芯片、車規級MCU的需求將持續增長。
第三是EDA工具與IP核自主。被稱作“芯片之母”的EDA軟件國產化率不足5%，是受制裁影響最嚴重的領域。但危機正轉化為創新動力，根據公開數據粗略估計，2025年國內EDA研發投入強度同比提升40%，多家企業在中端制程工具鏈上取得突破。華為與新思科技的合作模式也提供了另一種思路——通過深度定制開發培養本土人才，逐步實現技術滲透。

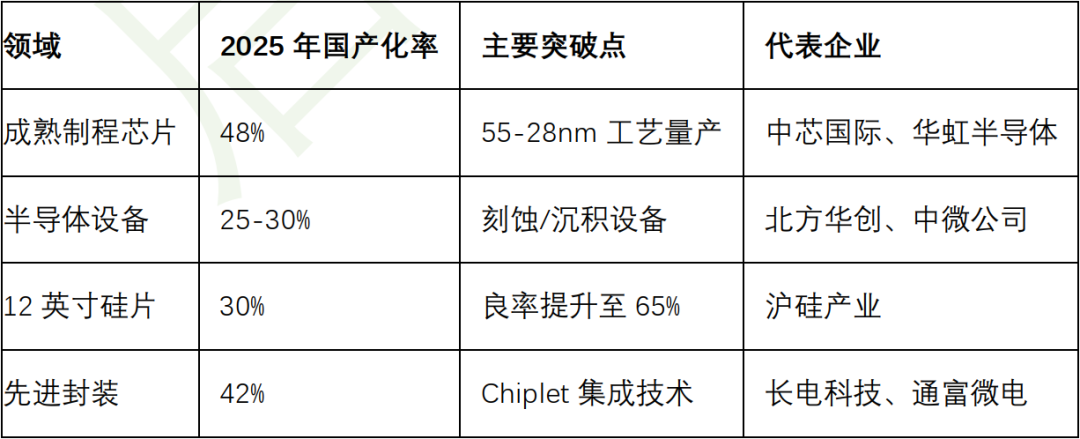

2025年中國半導體國產化預計進展與目標
AI與高性能計算催生的芯片新需求
比如生成式AI的爆發正在重塑芯片產業格局。據IDC預測，2025年全球AI市場規模將增至2218.7億美元，五年復合增長率達26.2%，其中AI服務器芯片需求同比激增46%。這種指數級增長不僅推動了傳統GPU迭代，更催生了一系列新興技術方向。
對于AI算力芯片主流認為存在三大創新方向。其一異構計算芯片架構，隨著大模型參數量突破萬億級，單一GPU架構難以滿足效率需求。寒武紀2025年Q1營收暴增4230%的背后，是其推出的“云端一體”芯片組合——端側低功耗芯片處理輕量化模型，云端訓練芯片實現千卡集群擴展。這種架構要求設計者精通存算一體技術，通過3D堆疊突破內存墻限制。
其二是高帶寬存儲(HBM)國產化，HBM作為AI芯片的“性能倍增器”，其數據傳輸速率正以每代翻倍的速度進化。2025年HBM4將實現6.4GT/s的速率。雖然國際巨頭仍主導市場，但國產替代已悄然啟動——中國企業在LPDDR4芯片的市占率將從2024年的15%提升至2025年的25-30%。長江存儲的Xtacking3.0技術通過晶圓鍵合實現存算一體，LPDDR5和HBM也有相當程度的推進，為國產高帶寬前性能存儲開辟了新路徑。
其三是AI服務器電源革命，由于單臺AI服務器功耗可達10kW，是傳統服務器的8倍。芯聯集成針對此需求布局了兩條產品線：基于GaN/SiC的高頻功率芯片，以及DrMOS融合型電源管理IC。其董事長趙奇表示：“我們的方案可覆蓋AI服務器電源總價值的50%以上”。這類芯片設計需要跨學科知識融合，如功率半導體物理、熱管理與電磁兼容設計。
先進封裝與第三代半導體的突破機遇
當硅基芯片摩爾定律制程逼近物理極限，先進封裝與新材料成為延續摩爾定律的關鍵路徑。這一領域不僅創造了新的技術維度，更降低了后來者的追趕門檻。
Chiplet及系統級封裝(SiP)的浪潮
2025年中國系統級封裝市場規模同比增長23%，占全球份額超30%。這一增長主要由三大應用驅動，第一，智能手機，由SiP模組集成處理器、基帶、NFC等功能，使體積縮小40%以上。第二即汽車電子，國內新能源車發展迅猛，環旭電子開發的智能座艙SiP模塊集成娛樂、導航、ADAS功能，尺寸減小30%同時運算性能提升25%；最后即醫療電子，通過生物傳感器與低功耗處理器集成，實現可植入設備長期穩定運行。
而在技術層面，2.5D/3D封裝成為主流，長電科技開發的Chiplet技術已應用于AMD/英偉達AI芯片。2025年采用TSV硅通孔和混合鍵合技術的先進封裝產品占比將從2024年的18%升至42%。值得注意的是，玻璃基板技術正成為新熱點——相比傳統有機基板，玻璃基板具有更好的熱穩定性和布線密度，尤其適合高算力芯片。

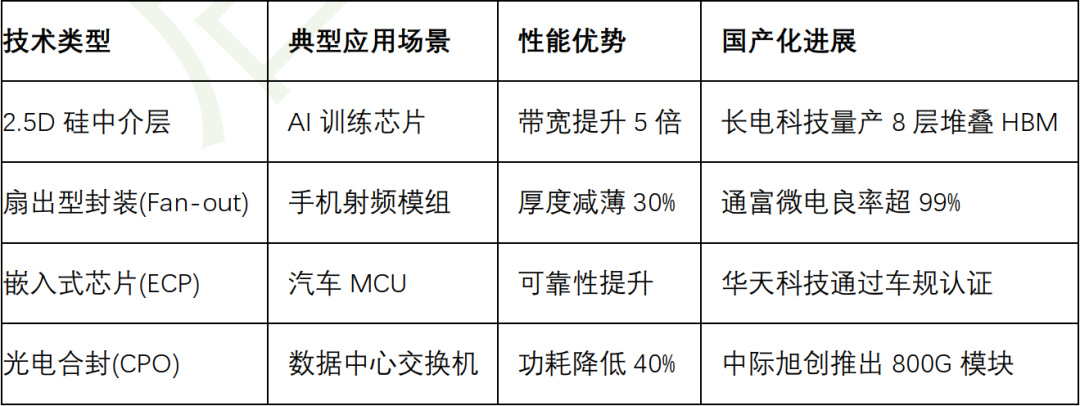

表：2025年先進封裝技術應用對比
另一方面，第三代半導體的產業化加速，碳化硅(SiC)和氮化鎵(GaN)正從實驗室走向產業化，IME建成全球首條8英寸SiC工業級開放產線，整合材料生長、器件制造與測試全鏈條。三安光電的車規級SiC芯片已進入比亞迪供應鏈，使電動車續航提升7%。據預測，SiC功率器件市場規模將從2024年的3.9億美元增至2030年的33.3億美元
從校園到產業的實戰途徑
理論知識向工程能力的轉化，是集成電路人才成長的最大挑戰?；谛袠I(yè)趨勢與招聘需求分析，我們可能需要構建了分階段的實戰能力發展模型。
首先是構建面向產業的知識體系，主要是基礎理論的掌握需要針對性強化，比如數學物理基礎，重點掌握微積分（用于理解電磁場仿真）、概率統計（用于良率分析）、固體物理（用于器件開發）
電路設計能力，從PCB設計升級至芯片級設計，掌握Cadence Virtuoso、Synopsys Fusion Compiler等工業級EDA工具
工藝與材料知識，了解28nm以下FinFET工藝、High-K金屬柵等關鍵技術特性
總結
中國集成電路產業正經歷從“追趕者”到“創新者”的身份轉變。政策紅利（大基金三期）、技術拐點（Chiplet架構）與市場爆發（AI算力）三重因素疊加，創造了前所未有的職業機遇。2025年半導體設備國產化率突破30%、SiP封裝市場增長23%、AI芯片需求激增46%等數據，都指向一個充滿希望的未來。
新思科技與深圳大學的合作案例證明：當學生用Fusion Compiler完成首個芯片布局設計，當畢業生參與的車規芯片通過AEC-Q100認證，這種從理論到產品的閉環體驗，將成為職業成長的核心動力。集成電路的本質是連接微觀與宏觀世界的橋梁，而你的職業選擇，終將匯入中國芯跳動的脈搏。
