什么是電源適配器？
電源適配器是一種將交流電（AC）轉換為直流電（DC）的電子設備，用于為低電壓電子設備供電或充電。它通常由插頭、變壓器、整流電路、濾波電路和穩壓電路等組成，常見于手機充電器、筆記本電腦電源、路由器等設備中。

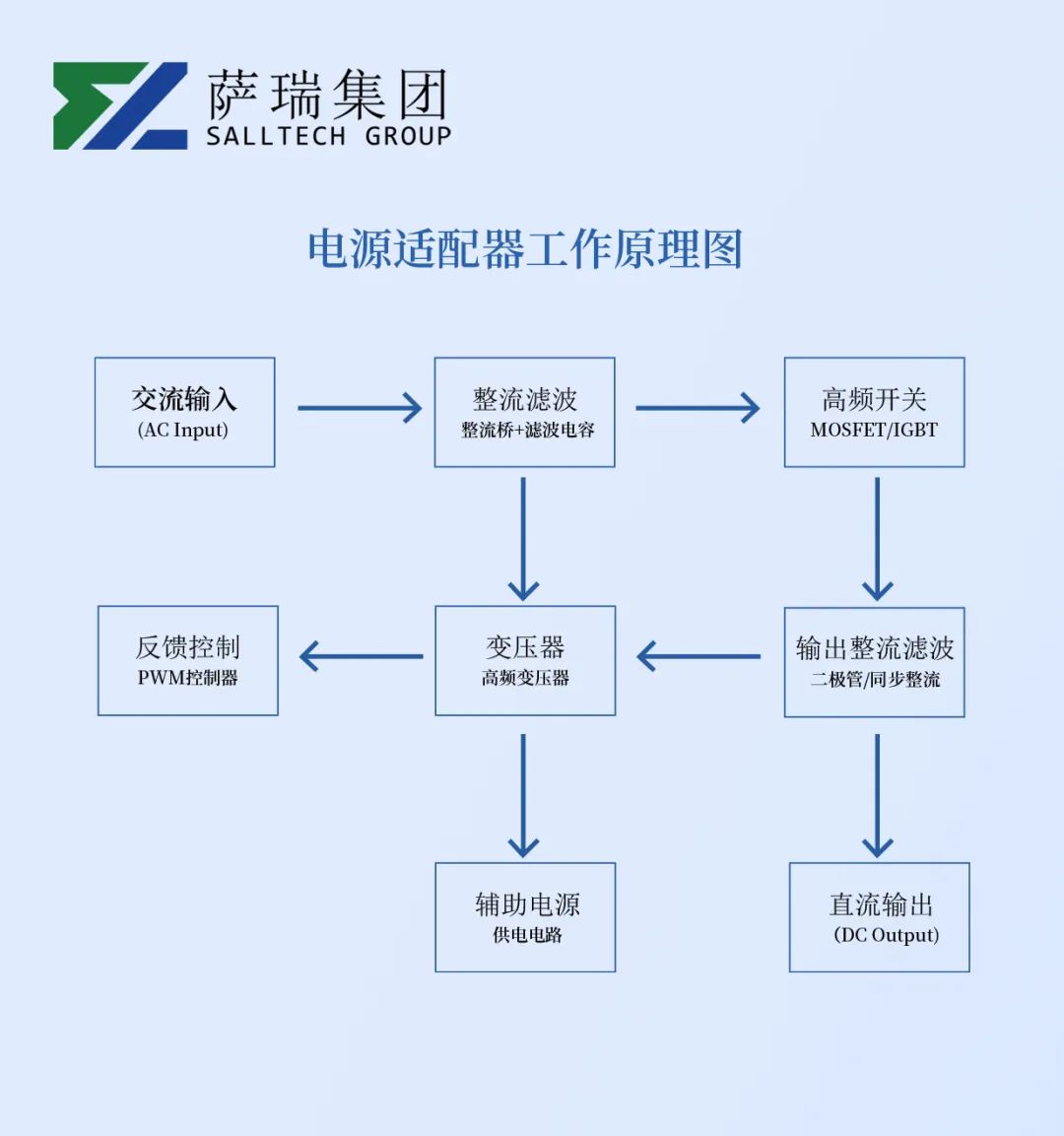

電源適配器的工作原理分類
01
原理
變壓：電源適配器首先將外部的交流電(如家用220V)通過變壓器降低至電子設備所需的低電壓水平。
整流：經過變壓器變換后的低壓交流電，再由整流器將其轉換為直流電。
濾波：整流后的直流電中可能含有紋波，通過濾波器可以去除這些紋波，確保輸出的直流電更為穩定。
02
分類
1、按輸出類型：
直流電源適配器:輸出穩定的直流電，適用于大多數電子設備
交流電源適配器:輸出交流電，通常用于特定設備或場景
2、按功率:
低功率電源適配器:適用于小型電子設備，如手機充電器
中功率電源適配器:適用于中型電子設備，如筆記本電腦充電器
高功率電源適配器:適用于大功率設備，如工業設備或服務器
3、按接口類型:
USB接口電源適配器:使用USB接口連接，方便攜帶和使用
圓形接口電源適配器:常見于筆記本電腦等設備
其他定制接口電源適配器:根據設備需求定制的特定接口
一、電源適配器產品的應用方案

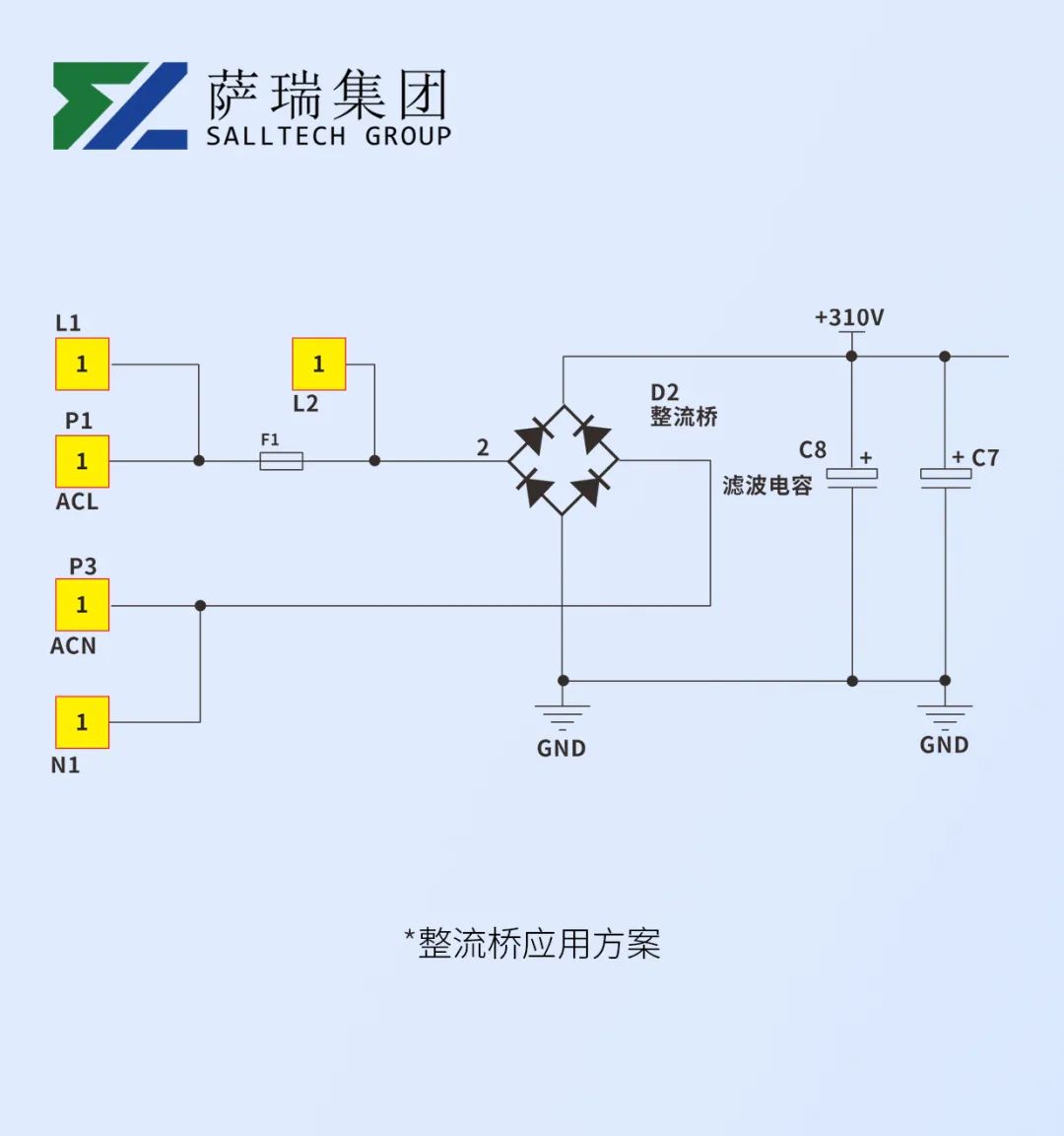

800V-1000V整流橋
在電源適配器設計中，整流橋作為交流轉直流的核心器件，其耐壓能力、效率及可靠性直接影響系統性能。尤其在輸入電壓波動大、功率密度要求高的場景中，800V-1000V高耐壓整流橋成為關鍵選擇。

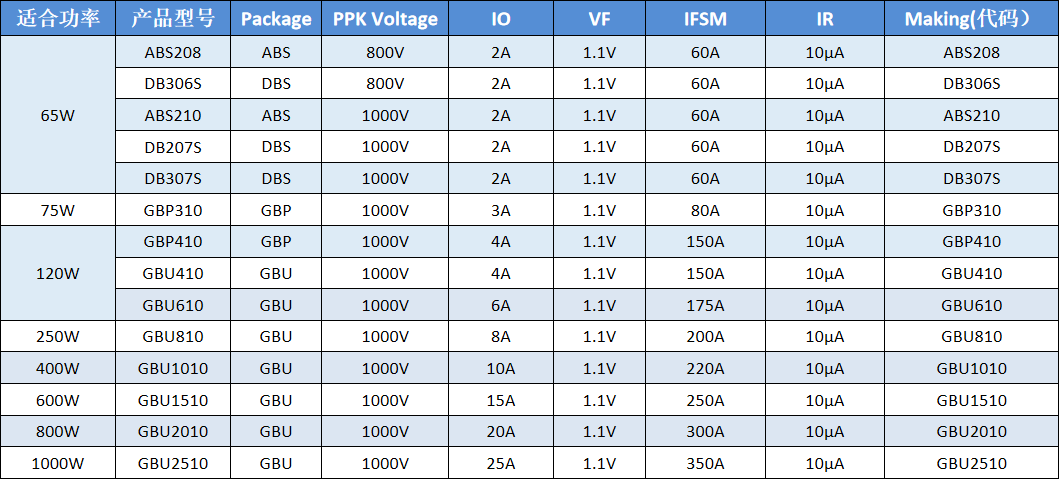

800V-1000V整流橋推薦
可燃氣體探測器5W電源設計
痛點：市電輸入波動大，需高可靠性整流方案。
方案：采用薩瑞微電子ABS208（0.8A/1000V），VF僅1.1V@0.4A，降低功耗；ABS封裝節省布局空間，通過2×過壓測試，故障率下降80%。
5G基站1kW電源整流優化
技術亮點：薩瑞微電子GBU1010整流橋（10A/1000V）搭配AHB架構，浪涌電流220A，效率提升至93%，支持-55℃~150℃寬溫運行。
超薄手機快充適配器
成果：薩瑞微電子ABS208（2A/800V）貼片整流橋，厚度1.4mm，助力65W GaN快充體積縮小40%，空載功耗<75mW。

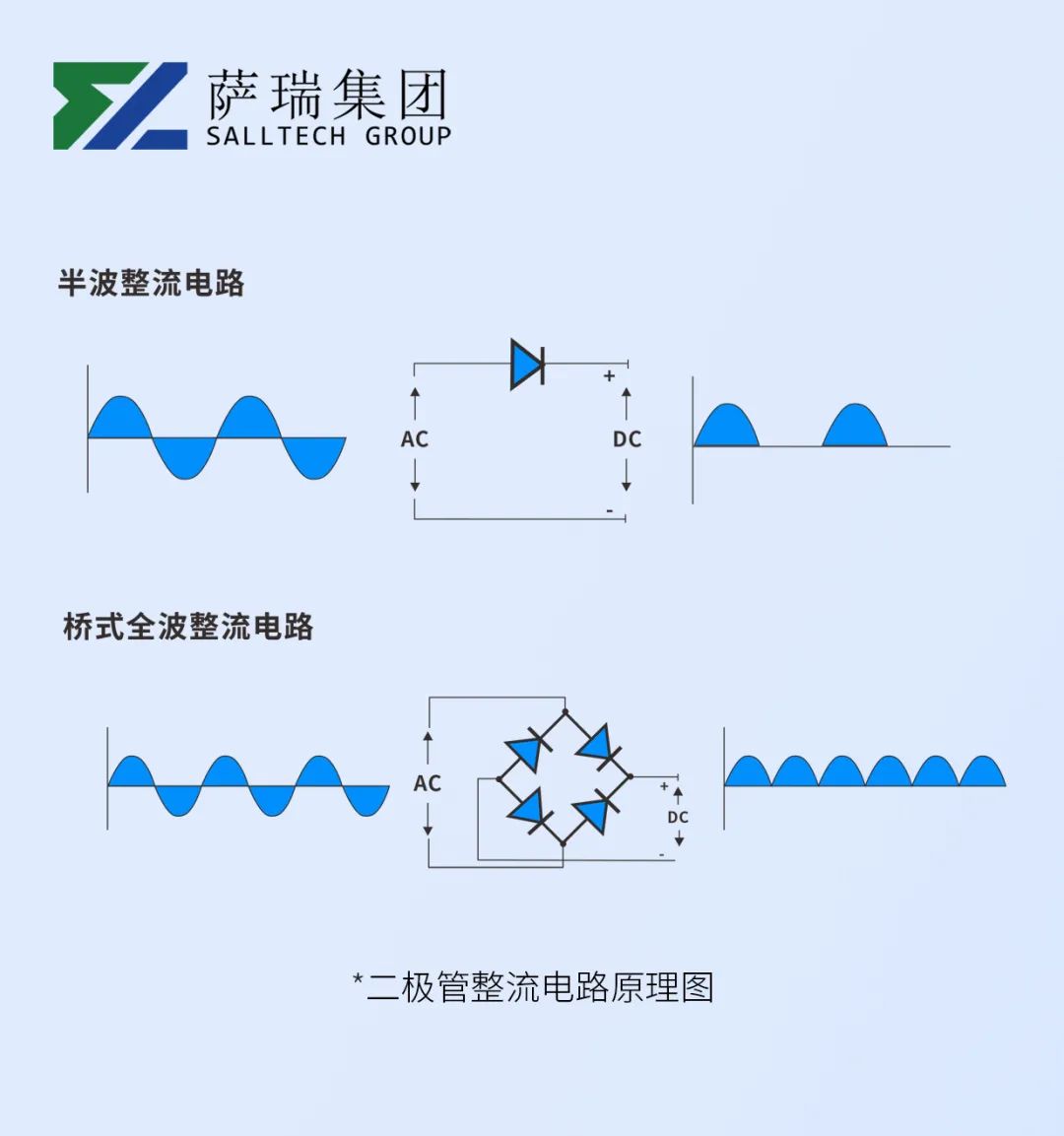

二極管推薦
在電源適配器中，二極管作為基礎但關鍵的元器件，承擔著整流、續流、穩壓、保護等多重功能。其性能直接影響電源效率、可靠性及成本。

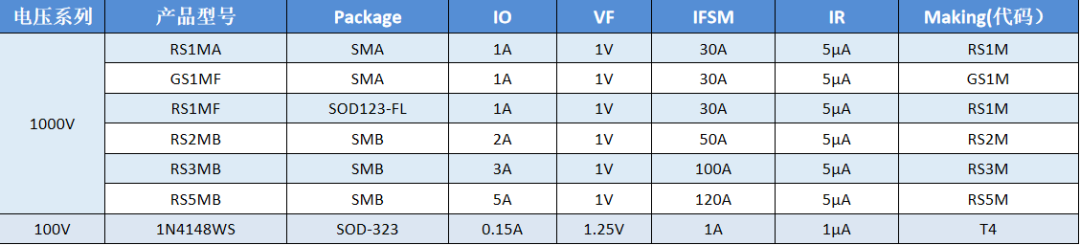

二極管推薦
65W氮化鎵快充適配器
次級側采用薩瑞微電子RS2MB肖特基二極管（5A/40V，VF=0.5V），結合GaN主控芯片，整機效率達94%，體積縮小40%。
工業級24V/10A電源模塊
PFC級使用薩瑞微電子RS5MB快恢復二極管（8A/600V，trr=35ns），效率提升至96%，通過-40℃~85℃高低溫測試。
醫療隔離電源漏電流優化
技術亮點：薩瑞微電子1N4148WS雙二極管（100V/200mA）構建全波整流，漏電流<0.5μA。

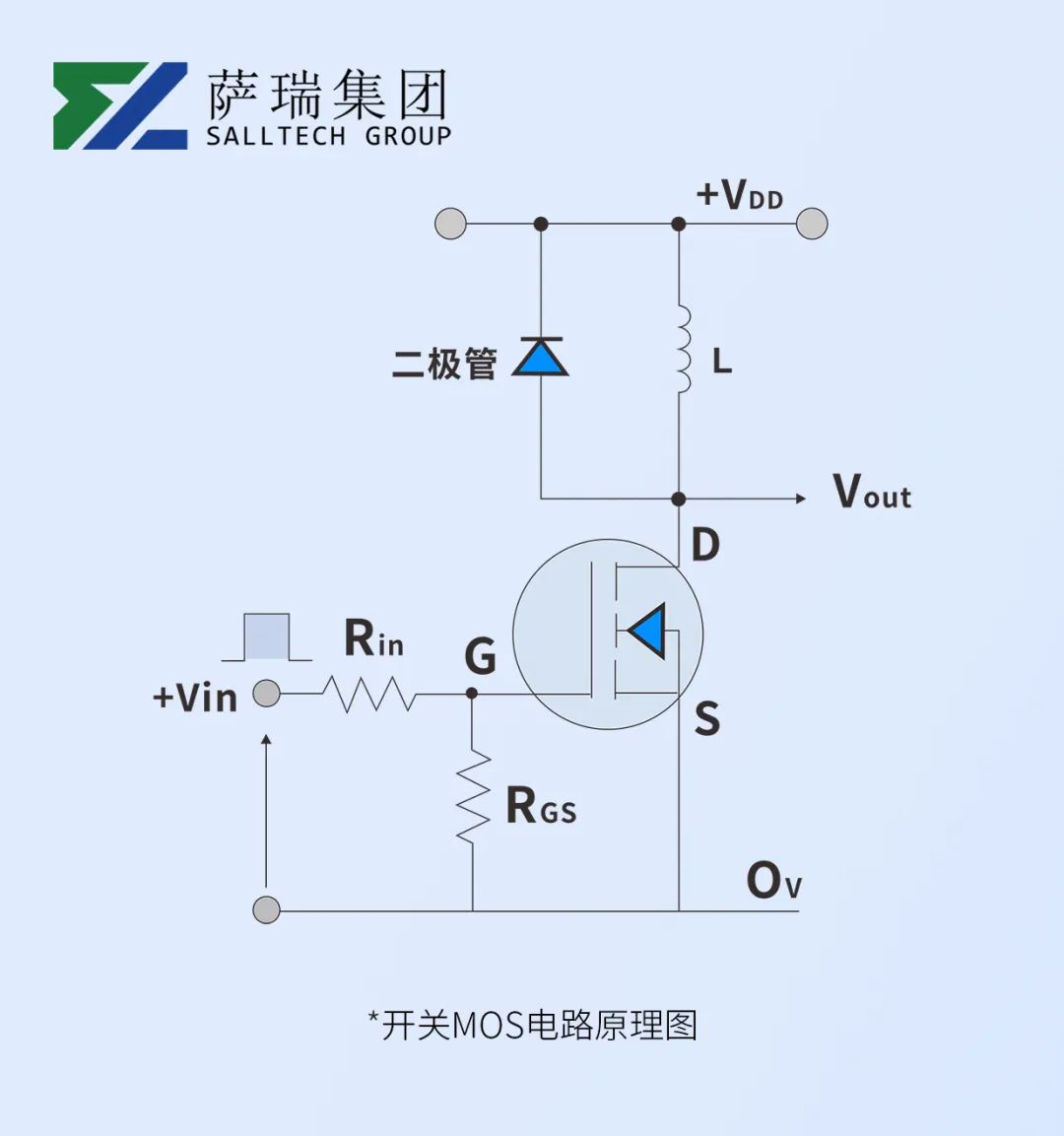

高頻開關MOS推薦
電源適配器的核心開關器件直接影響效率、功率密度與可靠性。隨著第三代半導體技術的普及，MOS管從傳統硅基器件向超結（SJ）MOS、碳化硅（SiC）MOS演進，形成多層次技術方案。

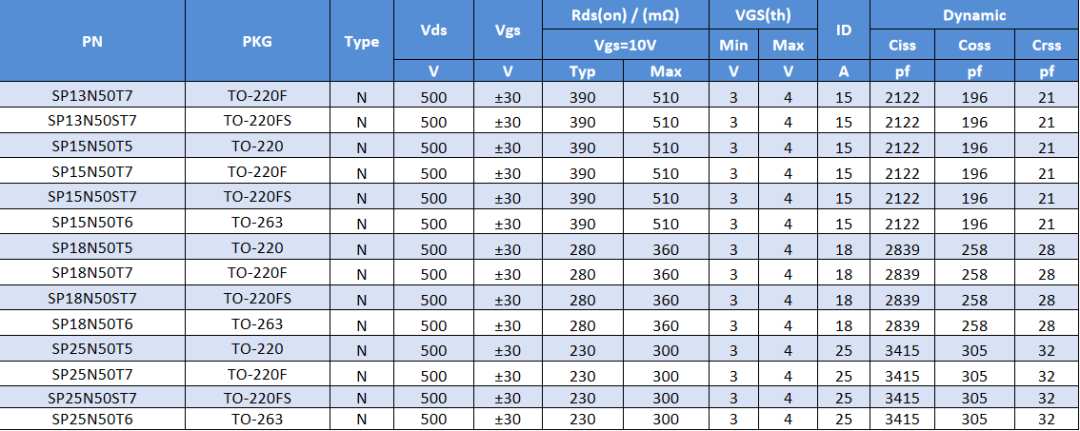

高頻開關（500V硅基MOS推薦）

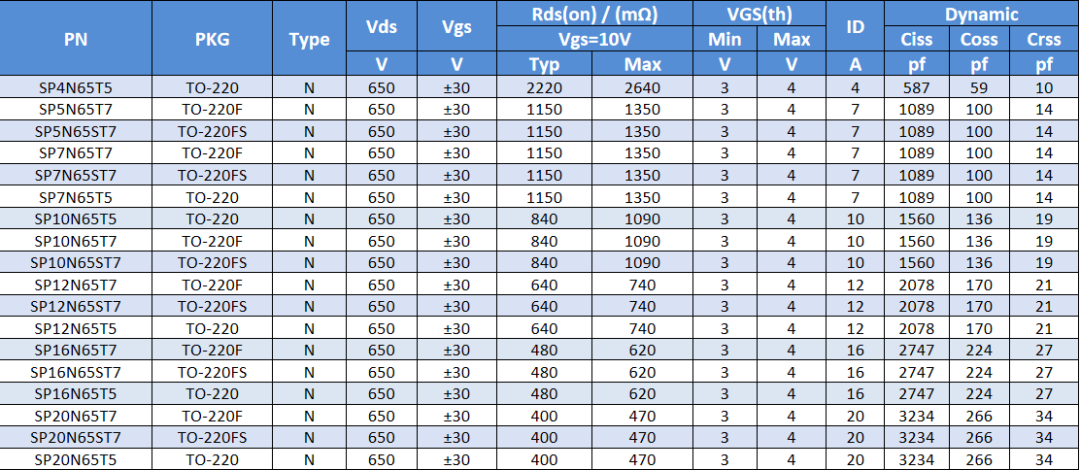

高頻開關（650V硅基MOS推薦）

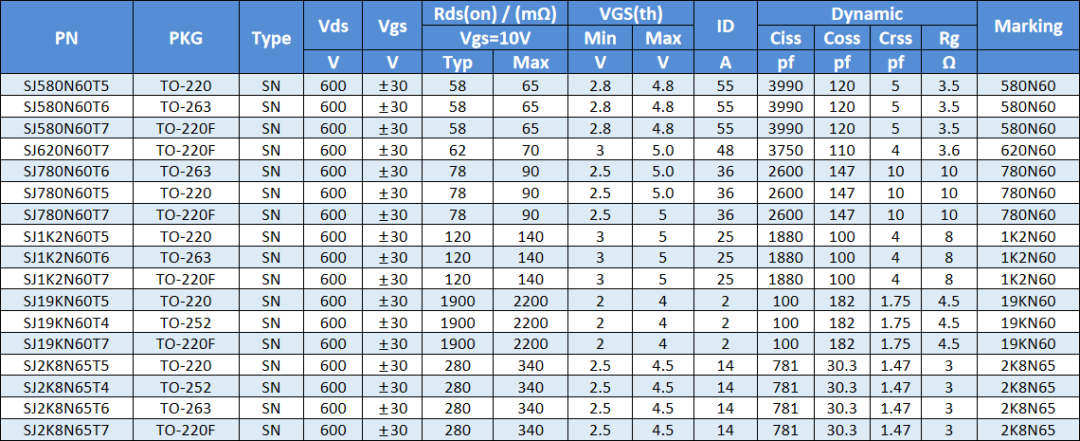

高頻開關（600V超結MOS推薦）

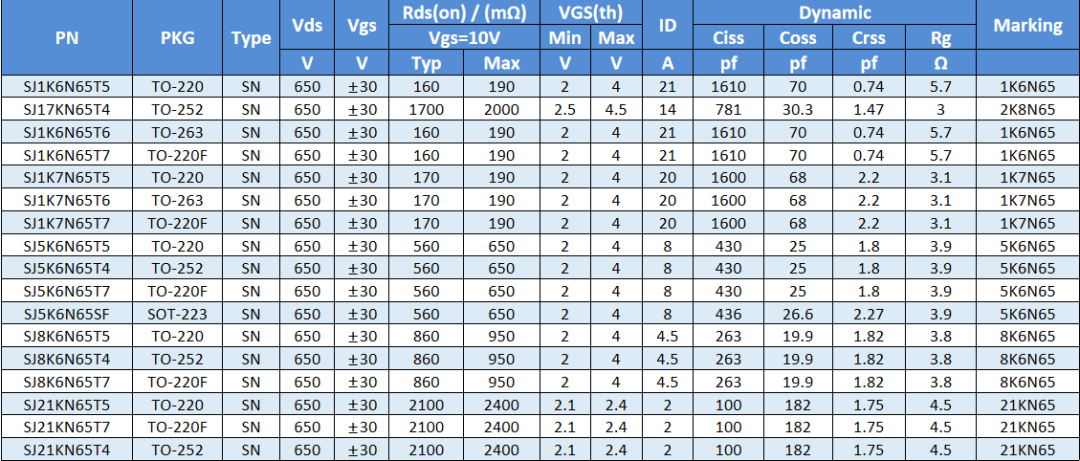

高頻開關（650V超結MOS推薦）

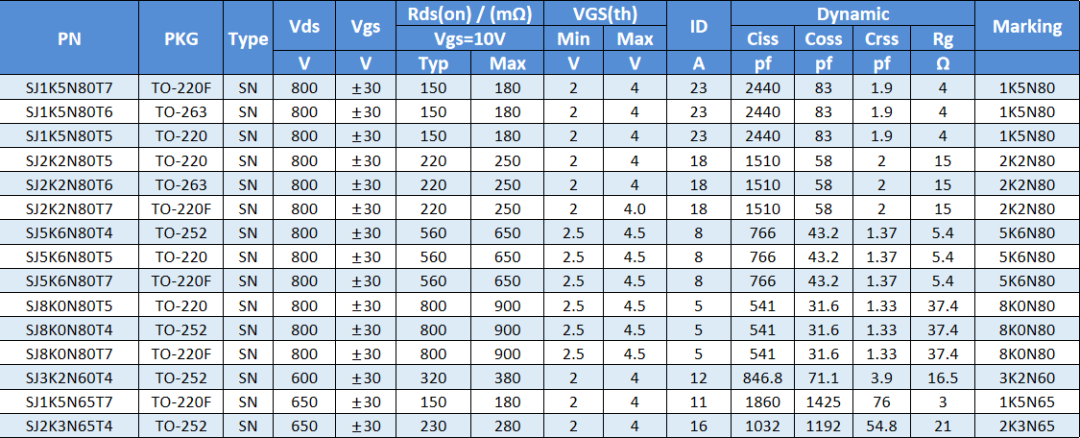

高頻開關（800V超結MOS推薦）

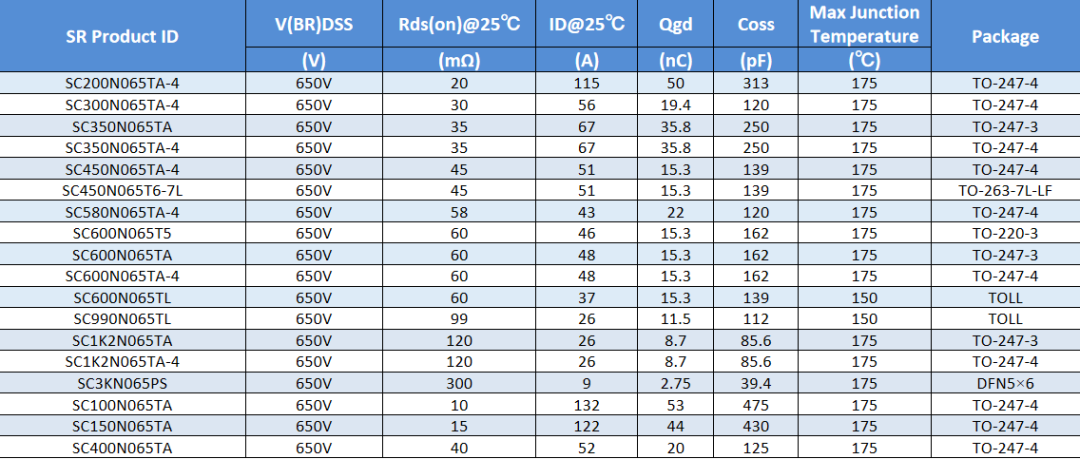

高頻開關（650V碳化硅MOS推薦）

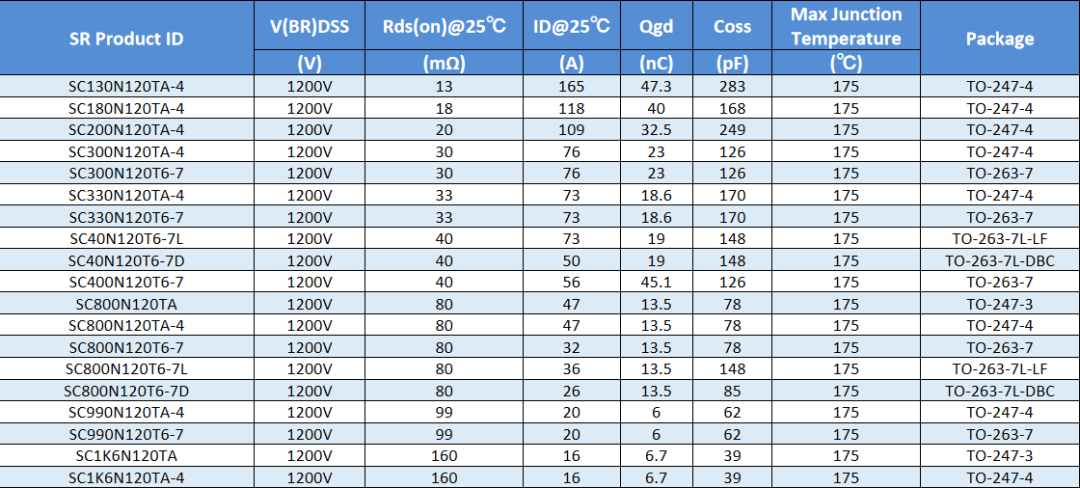

高頻開關（1200V碳化硅MOS推薦）

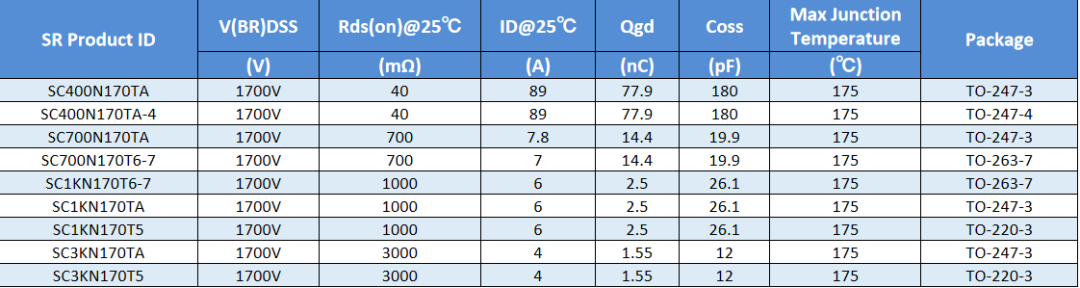

高頻開關（1700V碳化硅MOS推薦）
1、高頻開關650V硅基MOS：消費電子的性價比之選
快充適配器（20-65W）
反激拓撲主開關管，搭配同步整流控制器（如MP6907），效率達90%以上58。
典型型號：薩瑞微電子SP4N65T5（650V/5A），適配24W-36W設計，兼容PD/QC快充協議。
2、超結MOS（600V/650V/800V）：中高功率適配器的效率升級
中大功率適配器（60-200W）
600V SJ-MOS：適用于輸入電壓穩定的場景（如48W適配器），典型型號薩瑞微電子SJ5K6N65T5（650V/8A），效率達93%。
800V SJ-MOS：用于電網波動大的地區（如東南亞），搭配主動PFC電路，支持1kW輸出4。
多路輸出工業電源
采用雙管正激拓撲，800V SJ-MOS（如薩瑞微電子SJ1K5N80T7）實現低導通損耗，溫升<50℃
3、碳化硅（SiC）MOS：高頻高壓場景的革命性突破
650V SiC MOS：高頻高效快充與服務器電源
氮化鎵（GaN）+SiC組合：65W快充適配器中，SiC MOS作為同步整流管，效率突破95%，體積縮小40%。典型型號：薩瑞微電子SC600N065T5（650V/60mΩ），支持500kHz開關頻率。
1200V/1700V SiC MOS：新能源與工業高端應用
光伏逆變器：1200V SiC MOS用于DC-AC級，效率>98%，功率密度提升3倍。
電動汽車充電樁：1700V SiC模塊支持350kW超充，溫升較硅基IGBT降低40%。
從650V硅基MOS到1700V SiC器件，電源適配器的開關方案需根據功率、效率、成本多維平衡。超結MOS在中高功率場景性價比突出，而SiC MOS正重塑高端市場格局。精準選型與驅動設計，是釋放器件潛力的關鍵。
同步整流MOS管推薦

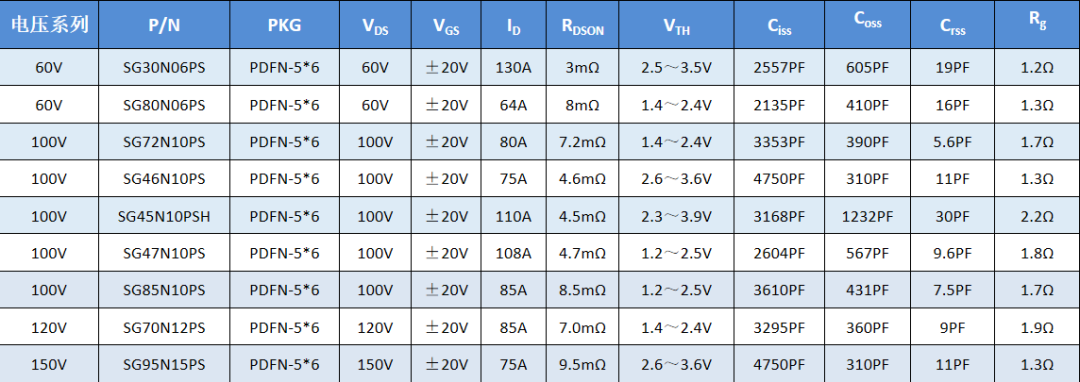

同步整流MOS管推薦
消費電子快充適配器（65W GaN方案）
需求：小型化、高效率（>95%）、兼容USB PD 3.1。
次級側采用薩瑞微電子SG80N06PS肖特基MOS管（4A/60V，Rds(on)=8mΩ），搭配GaN主控芯片。
驅動電路集成負壓關斷功能，開關頻率500kHz，整機效率達94%。
輔助電源LDO推薦

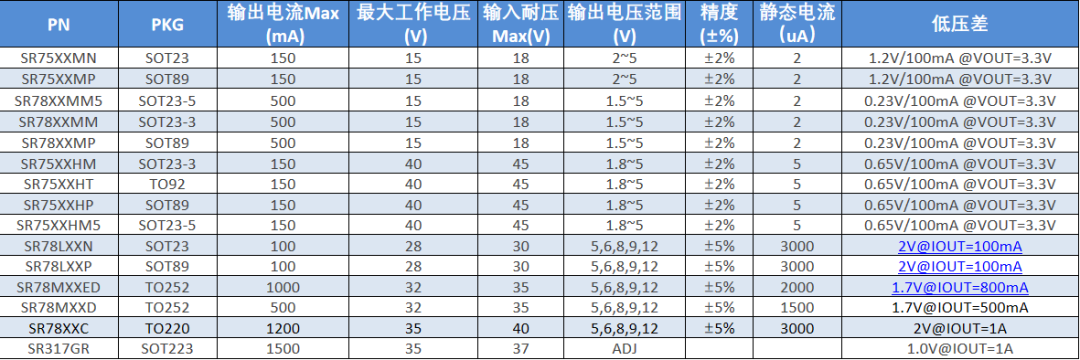

輔助電源LDO推薦
在電源適配器中，LDO可以用作輔助電源，為控制電路、指示燈、傳感器等提供穩定的低電壓供電。例如，在一個AC/DC適配器中，可以使用LDO將主輸出的較高電壓（如5V或12V）轉換為3.3V或1.8V，以供給微控制器或其他數字電路。
LDO適合用于低功耗設備的供電，其輸出電流通常在幾十毫安到幾百毫安之間。對于一些低功耗應用（如傳感器或RF模塊），LDO可以有效地提供所需的電源。

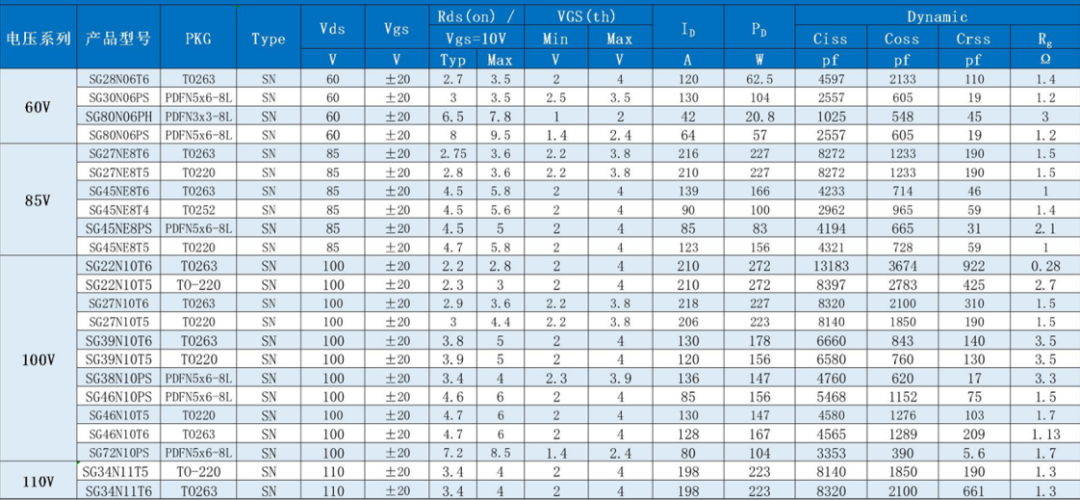

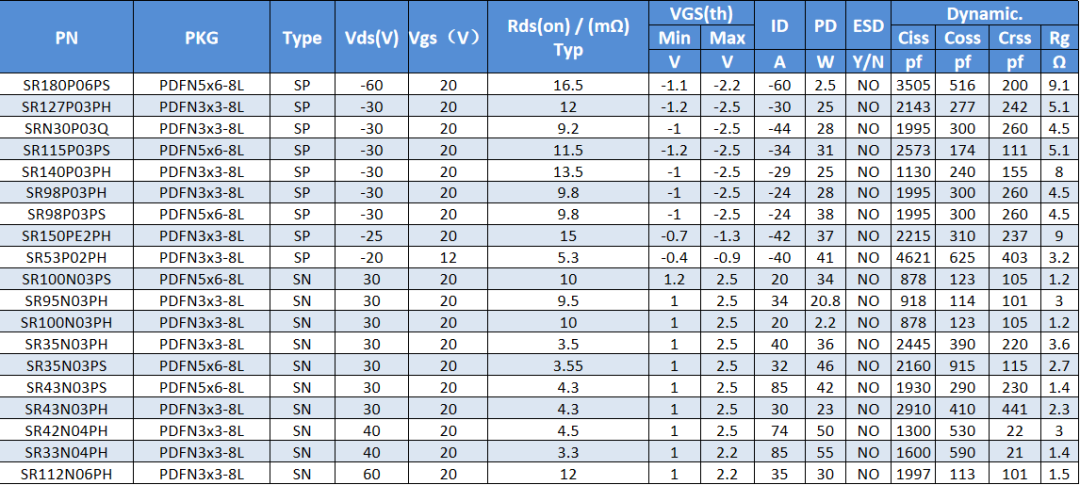

負載開關MOS管推薦
蘋果 iPhone 充電適配器
蘋果 iPhone 充電適配器采用了先進的負載開關 MOS 管技術。在充電過程中，通過 MOS 管精確控制充電電流和電壓，實現了安全、高效的充電。例如，在 iPhone 支持的快速充電模式下，MOS 管能夠快速響應并穩定輸出大電流，同時保證充電過程的安全性。
當檢測到充電異常（如過流、過壓）時，MOS 管會迅速關斷，保護手機電池和內部電路。此外，蘋果還通過優化 MOS 管的控制算法，提高了充電效率，減少了充電過程中的能量損耗。
戴爾筆記本電腦電源適配器
戴爾筆記本電腦電源適配器使用負載開關 MOS 管來實現電源的智能控制。當筆記本電腦處于不同的工作狀態（如開機、睡眠、關機）時，MOS 管能夠根據系統的控制信號準確地導通或關斷，實現了電源的高效管理。
小米智能攝像頭電源適配器
小米智能攝像頭電源適配器運用負載開關 MOS 管實現了遠程控制開關功能。用戶可以通過小米智能家居 APP 遠程打開或關閉攝像頭的電源，方便快捷。
在保護措施方面，電源適配器具備過流、過壓和過溫保護功能。當攝像頭出現異常情況時，MOS 管會自動切斷電源，確保設備的安全運行。此外，小米還采用了低功耗的 MOS 管，降低了攝像頭在待機狀態下的功耗。
結論
電源適配器的選型與設計需綜合考慮效率、成本及場景化需求。通過精準的驅動優化與可靠性設計，可顯著提升電源適配器性能，滿足從消費電子到工業設備的多維需求。
備注：文章來源于江西薩瑞微電子，版權歸原作者所有，信息僅供參考，不代表此公眾號觀點，如有侵權請聯系刪除！
如需購買芯片可掃描下方二維碼進行咨詢。也可郵件至Amall@ameya360.com或撥打+86-21-34792258進行咨詢。
