USB接口：從基礎到前沿

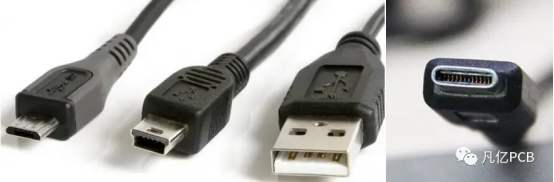

USB（Universal Serial Bus）作為連接設備與主機的核心接口，歷經多年迭代，已從USB 1.0的低速傳輸升級至USB 3.1的10Gbps高速時代，并支持100W供電能力。Type-C接口憑借正反插拔、高兼容性等優勢（圖1），成為移動設備、筆記本電腦的主流選擇。然而，高速傳輸對PCB設計提出了更高要求，如何平衡信號完整性與EMI性能？本文結合實戰經驗，詳解USB接口設計的關鍵要點！

一、布局設計：細節決定成敗

1. 接口位置與ESD防護

靠近板邊：USB接口需伸出板邊3~5mm，便于插拔（圖2）。

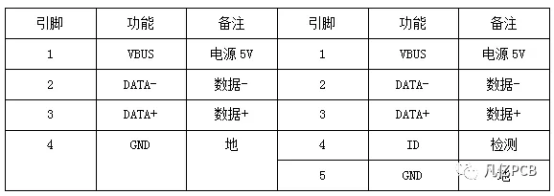

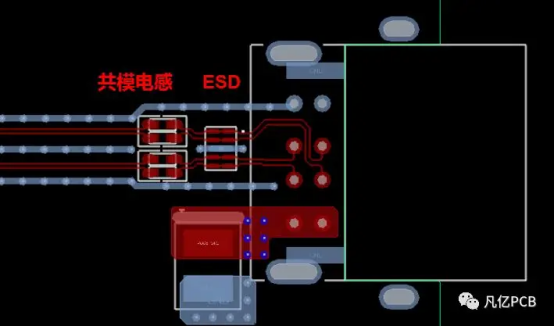

ESD與共模電感布局：ESD器件應緊鄰USB接口，距離接口≤1.5mm，后接共模電感和阻容濾波電路（圖2）。

注意：ESD器件與USB外殼保持間距，避免后焊時高溫損壞。

2. 保護地隔離設計

定位柱接地處理：若USB兩側定位柱接保護地（PGND），需與系統GND保持2mm間距，并通過磁珠跨接（圖3）。

多打地孔：保護地區域密集打孔，確保低阻抗接地，抑制靜電干擾。

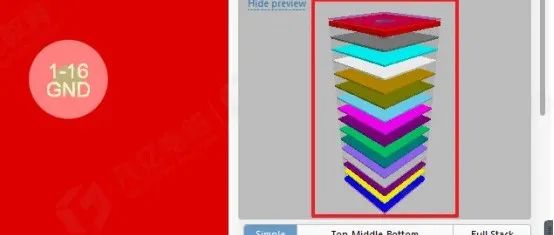

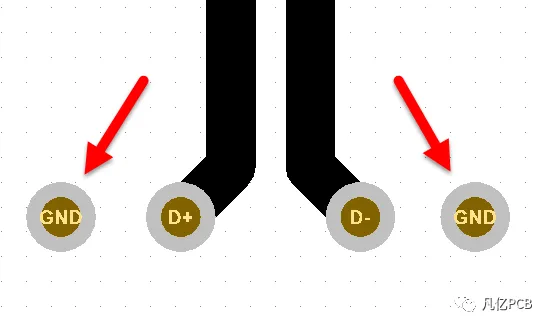

圖3 差分打孔換層處添加GND孔

二、差分線布線：阻抗控制與EMI抑制

1. 差分對阻抗與包地

阻抗要求：USB 2.0差分阻抗為90Ω±10%，USB 3.0/3.1需嚴格控制在90Ω。

包地處理：差分線兩側敷設地銅，間距≤3倍線寬，吸收高頻噪聲（圖4）。

圖4USB的布局

2. 走線層與參考平面

優先內層走線：減少外部電磁輻射，確保下方有完整地平面。

禁忌：避免跨分割，否則導致阻抗突變和噪聲耦合。

3. 過孔優化與回流路徑

減少換層：過孔會增加寄生電容，建議換層次數≤2次。

添加回流地孔：每次換層時，在差分孔旁放置一對地孔，提供低阻抗回流路徑，降低信號完整性風險。

三、高速USB 3.1設計進階技巧

1. 等長與間距控制

差分對內等長：長度偏差≤5mil，USB 3.1建議≤2mil。

對間間距：保持≥4倍線寬，防止串擾。

2. 電源與信號隔離

獨立電源層：為VBUS（5V/12V/20V）劃分獨立電源區域，避免與高速信號層重疊。

濾波電容布局：VBUS引腳就近放置10μF+0.1μF電容，濾除高頻噪聲。

四、Type-C接口特殊設計要點

1. CC引腳與PD協議

CC引腳布線：需匹配阻抗（90Ω），長度與其他差分對一致，確保協議通信穩定。

VBUS路徑：大電流路徑（如20V@5A）需加寬至80mil以上，并采用網格銅降低溫升。

2. 對稱布局設計

正反插兼容性：Type-C的24引腳需對稱布局，避免因插拔方向導致信號路徑差異。

五、常見問題與解決方案

1. 信號振鈴問題

原因：阻抗不連續或回流路徑不完整。

解決：優化過孔旁地孔數量，檢查參考平面完整性。

2. EMI測試超標

原因：差分線裸露在外層或包地不充分。

解決：內層走線+兩側包地，接口處增加屏蔽罩。

總結：規范設計，一步到位

布局優先：接口位置、ESD防護、保護地隔離是基礎。

阻抗為王：嚴格匹配差分阻抗，內層走線+包地降低EMI。

細節制勝：過孔回流地孔、Type-C對稱設計等細節決定高速性能。

通過以上設計要點（以上所圖），即使是USB 3.1或Type-C接口，也能輕松實現穩定傳輸與高可靠性！

—————————————————————————————
