【干貨】電感器這樣處理，PCB更穩定！EMI更低！

在PCB設計中，電感是不可或缺的關鍵元器件之一，特別是在電源電路中，幾乎無處不在。

但你知道嗎？
電感如果處理不當，會導致電路發熱、信號干擾甚至系統不穩定！
今天就來聊聊：PCB中電感該如何處理，才能有效降低干擾，提高可靠性？

電感主要由繞組和磁芯兩部分組成：

• 繞組：銅線或鋁線纏繞而成，決定電感的大小

• 磁芯：決定磁通量，一般使用鐵、氧化鐵或磁性粉末制成

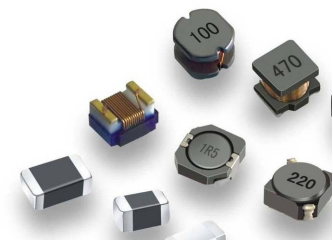

此外，不同類型的電感結構也有所差異，比如：

• 鐵芯電感

• 微型貼片電感（SMD）

• 附帶防抖電容、保護套的組合型電感



  常見的功率電感怎么分類？







  我們在設計中最常接觸的，是功率電感，常見于：

  AC/DC轉換器、DC/DC變換器、穩壓電源等

  功率電感可分為兩類：

  • ??? 屏蔽型：線圈被金屬罩包裹，輻射干擾小

  • ?? 非屏蔽型：線圈外露，價格便宜但EMI大



  功率電感的實際作用有哪些？







  濾波：分離高頻與低頻信號，降低紋波
  暫態響應：限制瞬時過流，保護系統
  能量存儲：在轉換器中暫存并釋放能量
  電氣隔離：隔離輸入輸出，減少干擾傳導




  重點來了：PCB設計中如何處理電感區域？

  電感在工作時會產生磁場，而這個磁場正是引起EMI干擾的根源。




  方法一：挖空銅皮，降低磁場耦合

  電感下方的銅皮如果不處理，磁場會感應出渦流，導致：

  • 局部發熱

  • 電感量下降

  • 干擾傳導

  解決方案：在電感區域挖空銅皮，削弱磁場傳播范圍。




  方法二：屏蔽罩區域開孔，防止閉環電流

  如果電感正上方被屏蔽罩覆蓋，卻未開孔，也會產生閉合磁回路，導致：

  • 局部過熱

  • EMI增強

  解決方案：在屏蔽罩電感區域適當打孔，釋放磁場




  方法三：選用屏蔽型電感，干擾更小

  屏蔽電感自帶金屬罩，可有效約束磁感線，缺點是成本略高。










電感雖小，設計處理卻不能馬虎。
想要減少EMI，提高系統穩定性，在PCB設計時請務必做到以下幾點：

• 電感下方銅皮合理挖空

• 屏蔽罩區域避免形成磁閉環

• 綜合考慮成本選用屏蔽型電感




處理得當的電感區域 = 穩定可靠的PCB！

如果你在電感布線、濾波處理、EMI控制方面還有問題，歡迎留言探討！
