xilinx zynq multiboot技術

1， 介紹

FPGA Multiboot（多重啟動）是一種允許FPGA在運行時動態切換不同配置映像的技術。這項技術主要應用于Xilinx FPGA（如Virtex、Zynq、Kintex和Artix系列），通過提供靈活的配置管理方案，增強了系統的可靠性和靈活性。
1)主要特點

1. 多配置映像存儲：在非易失性存儲器（如Flash）中存儲多個比特流文件
2. 運行時切換：無需完全重新上電即可切換不同配置
3. 故障恢復：當主配置出現問題時自動回退到"黃金"配置
4. 動態重配置：支持系統運行期間的部分或完全重配置


5. 多映像存儲：在配置存儲器中存儲多個比特流文件，每個文件有特定的起始地址
6. 觸發機制：通過IPROG命令、外部信號或看門狗超時觸發配置切換
7. 地址跳轉：從當前配置跳轉到新配置的起始地址
8. 重配置：FPGA從新地址開始加載配置數據
   典型應用場景
   ⒈ 現場固件升級
   ⒉ 硬件功能動態切換
   ⒊ 高可靠性系統的故障恢復
   ⒋ 不同工作模式的切換
   ⒌ A/B測試不同硬件設計

2 基礎理論

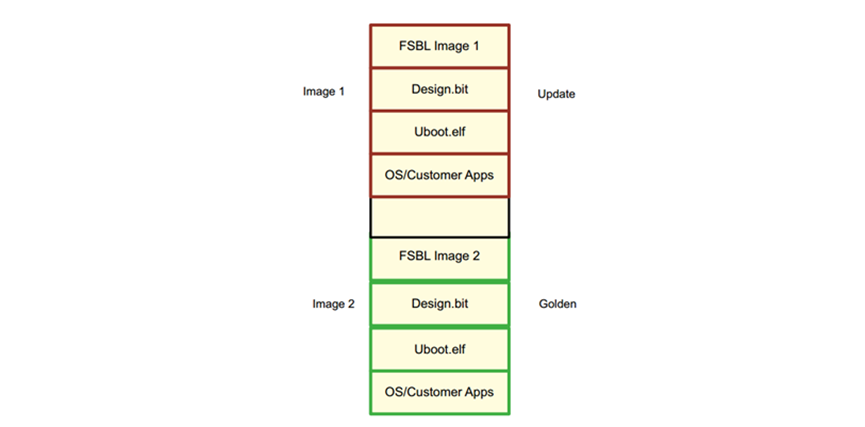

Multiboot往往在產品中被用于鏡像文件的升級和備份，即IAP（In Application programming）應用。舉個最簡單的例子，在Flash中存入2個BOOT.bin鏡像文件，分別為update image和golden image。鏡像升級過程只更新update image，而golden image作為備份不被更新。這樣做的目的是當update image出現異常，或update image更新失敗導致無法從update image啟動時，還可以切換到備份的golden image啟動，避免硬件宕機。

當然，2個鏡像只是最簡單的例子，實際應用中Multiboot可以用于多鏡像的場合。

3 Zynq boot過程

ZYNQ啟動過程分為三個階段，稱為BootROM、階段0（FSBL）和階段1：

1. BootROM階段（硬件自動執行）
   o 芯片上電后首先執行的不可修改代碼
   o 存儲在芯片內部ROM中
   o 完成最基本的硬件初始化
2. 階段0 - First Stage Bootloader (FSBL)
   o 用戶可定制的第一級引導程序
   o 通常由Xilinx SDK生成或用戶開發
   o 初始化DDR、外設等更復雜的硬件
3. 階段1 - Second Stage Bootloader/用戶應用
   o 可以是U-Boot、用戶應用程序或裸機程序
   o 最終加載操作系統或用戶應用
