在工業控制,工業通信領域,即需要高性能,也需要高實時性要求,同也能繼承原有在裸機下運行的業務程序,滿足無縫遷移的要求。例如EtherCAT主站設計,及部分工業控制中,原有業務運行在Bare Metal下,在這種情況下,使用Zynq UltraScale+ MPSoC AMP,就可以運行在高性能的A核上,而不是R核。即滿足高性能\高實時性要求,也可以盡可能小的改動下,遷移業務。
為了實現上面需求,本文主要描述Zynq UltraScale+ MPSoC中APU多個A53,怎么設置成AMP非對稱處理模式，讓整個系統既能滿足性能要求,也能滿足實時性要求。
多核處理器相關概念:
從硬件視角看:
1.同構多核:多個核心的架構一致;MPSoC APU是多個A53核,同構。
2.異構多核:多個核心架構不一致;MPSoC PS包括APU和RPU,A53和R5組成就是異構多核。
從軟件視角看:
1.非對稱處理AMP(Asymmetric Multi-Processing):多個處理器運行各自的程序,相互之間隔離。
2.對稱處理SMP(Symmetric Multi-Processing):多處理器運行同一個OS,由OS統一調度。
設置成AMP非對稱處理模式具體操作方式如下:

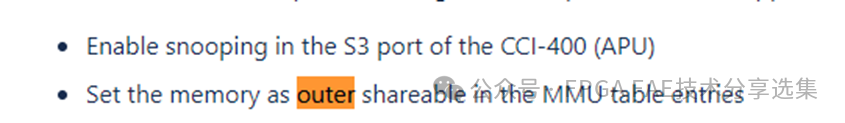

1.Zynq UltraScale+ MPSoC設置CCI(Cache Coherent Interconnect),避免Cache不一致。

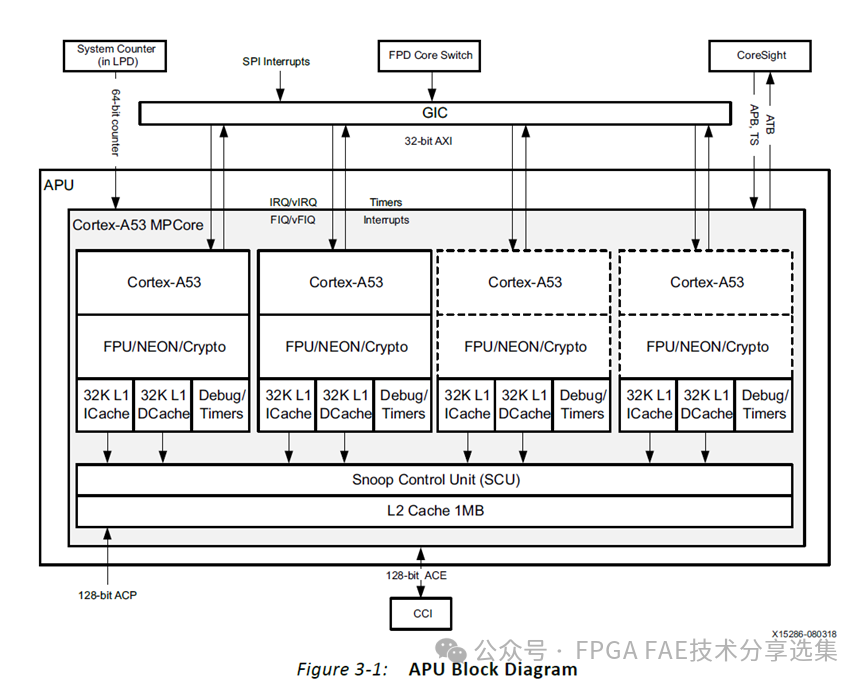

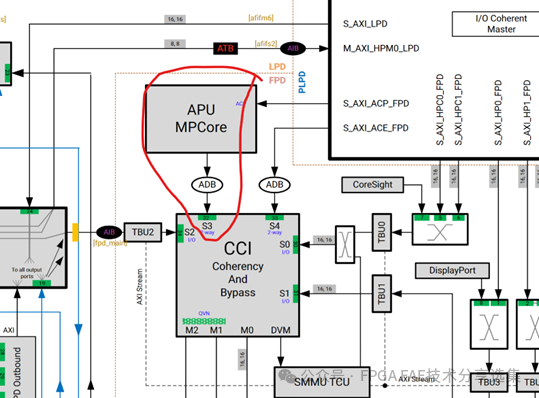

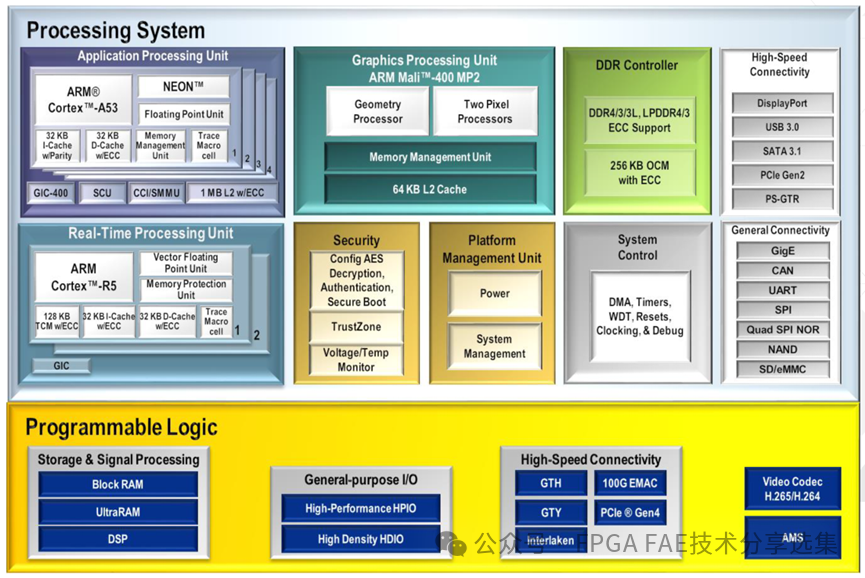

下面是MPSoC A53基本架構的關鍵部分：
FSBL使能CCI監聽APU，避免A53 Cache不一致;FSBL使能CCI監聽APU操作實現如下：
缺省情況下,MPSoC CCI (Cache Coherent Interconnect)不監聽傳輸。為了利用CCI Cache同步功能,需要使能CCI監聽傳輸功能。

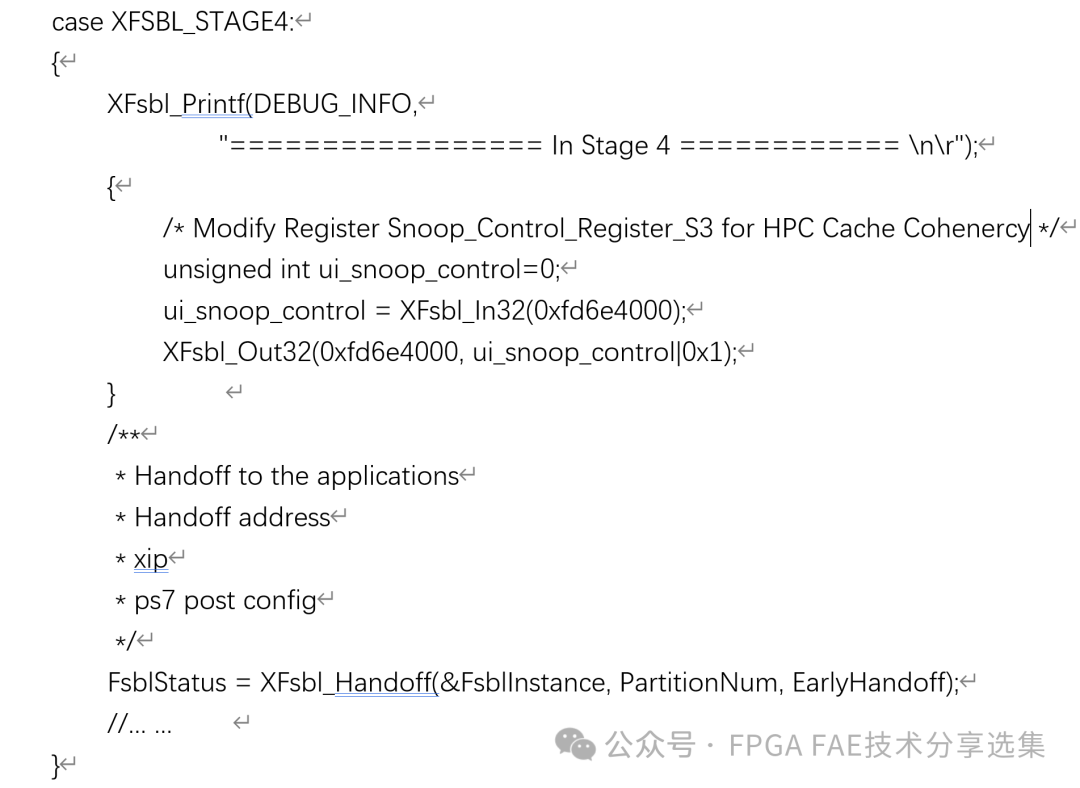

設置寄存器Snoop_Control_Register_S3,其地址0xFD6E4000的最低位,使CCI監聽APU cluster。寄存器Snoop_Control_Register_S3最低位的含義是Enable issuing of snoop requests from slave interface S3。在FSBL的xfsbl_main.c的main()里添加下列修改Snoop_Control_Register_S3的部分代碼：
2.設置linux設備樹:
設置A53 linux核的使用,設置保留內存給Bare Metal使用。

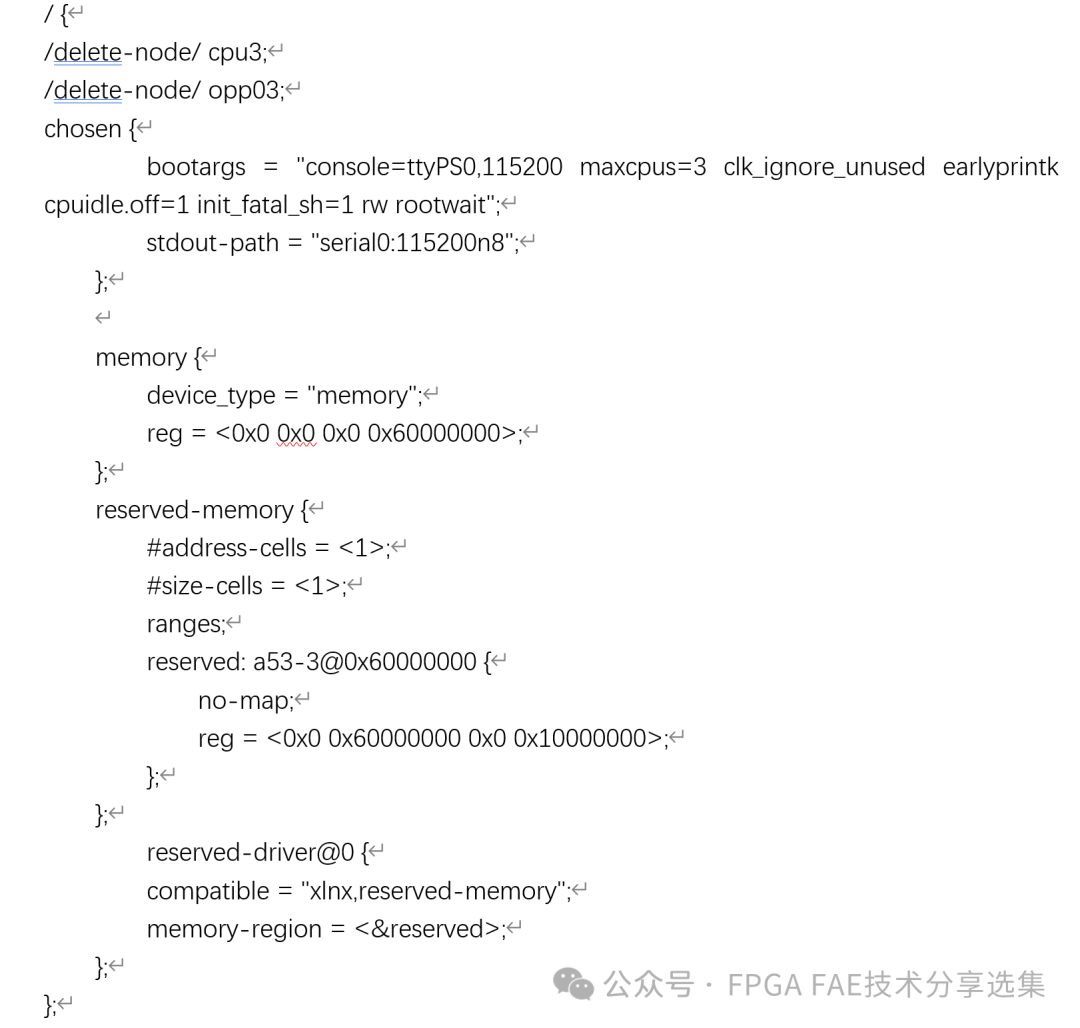

設備樹配置：
3.需要設置Broadcasting Inner Shareable
內存的cache屬性包括non-shareable\inner shareable\outer shareable。inner shareable范圍只包含A53和L2 cache。缺省情況下,Inner Shareable的內存?zhèn)鬏敳粫?huì)被廣播給CCI。Linux缺省設置cacheable memory為Inner Shareable,導致CCI看不到所有cacheable memory的傳輸。為了使能硬件同步cache,必須使Inner Shareable的內存?zhèn)鬏斠脖粡V播給CCI。
寄存器lpd_apu(0xFF41A040）的最低兩位有這個功能:
bit 0:表示Enable broadcasting of Outer Shareable trasnactions;
bit 1:表示Enable broadcasting of Inner Shareable transactions。
注意,必須在A53處于復位態時設置寄存器LPD_APU。
4.用啟動文件boot.bin里的寄存器初始化功能設置寄存器LPD_APU,使BootRoM在加載時設置寄存器LPD_APU,可以達到上述要求。具體細節請參閱ARM體系結構參考手冊ARMv8的D4.3節,了解ARMv8-A體系結構配置文件(DD10487A)。
使用的方式是,編寫寄存器初始化文件regs.init,并加入到BOOT.BIN中。
準備寄存器初始化文件,置寄存器lpd_apu最低兩位都為1。
.set. 0xFF41A040 = 0x3;

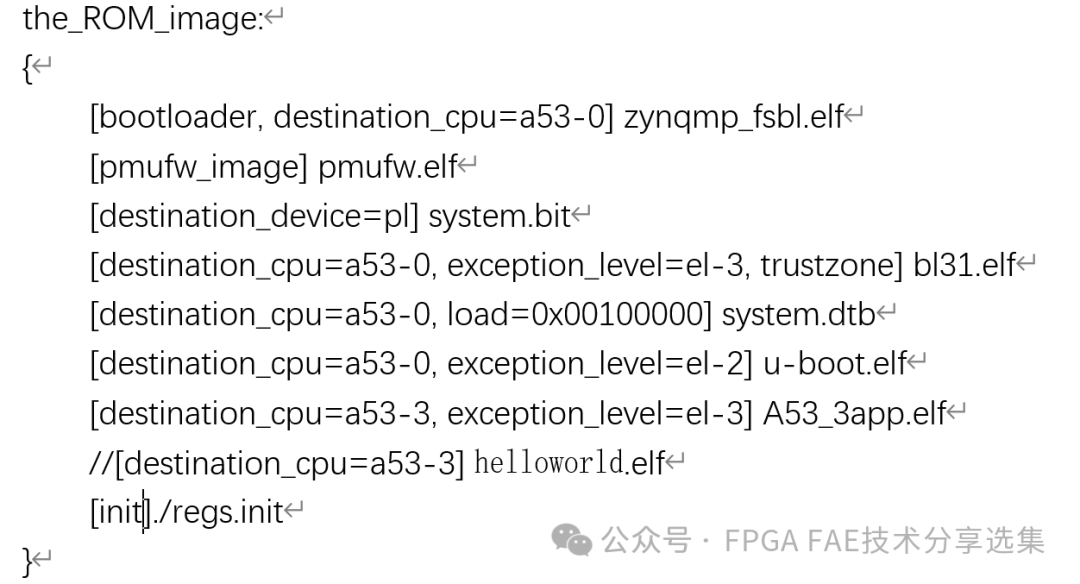

完整的boot.bin的配置信息，bootgen.bif
在bootgen.bif文件中，需要區分是Bare metal還是Linux
對于Bare metal,處理器跑在EL3,要配置成secure memory訪問;
對于Linux,需要配置成2,產生non-secure的訪問。
如果您了解更多關于MPSoC AMP方面應用，歡迎聯系我們，同時也感謝Trevor在此文提供的友情指導。
