作為一名硬件工程師，我們?cè)谠O(shè)計電路時，如果對電路把握不準，就需要驗證電路方案的可行性。如果每次都直接畫板、打樣、測試，不僅成本高，而且周期長。這時候，電路仿真軟件就能幫上大忙。今天，我向大家推薦一款經典且實用的工具——Multisim。
011
Multisim 是由 美國國家儀器（NI） 開發的一款專業電路仿真軟件，基于 SPICE（Simulation Program with Integrated Circuit Emphasis）引擎，廣泛應用于模擬電路、數字電路和電力電子的設計與分析。
它的核心優勢在于：
直觀的圖形化界面，拖拽元件、連線仿真，操作簡單。
豐富的元器件庫，包含電阻、電容、電感、晶體管、運放、數字IC等常用器件。
多種虛擬儀器，如萬用表、示波器、信號發生器、邏輯分析儀等，方便調試。
強大的仿真功能，支持直流分析、交流分析、瞬態分析、傅里葉分析等。
與NI硬件（如ELVIS、myDAQ）無縫銜接，方便后續實物測試。

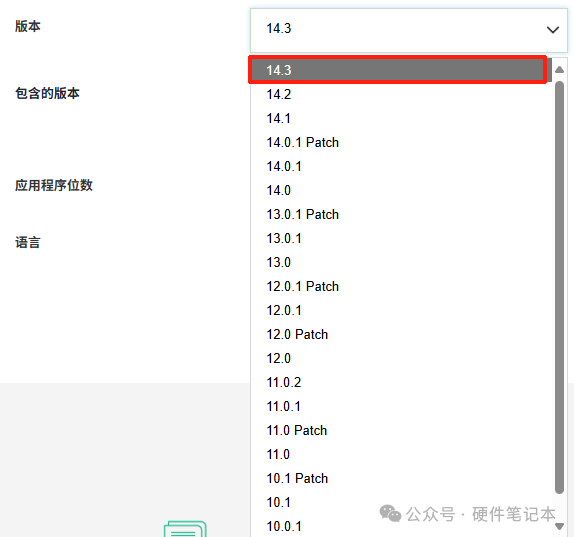

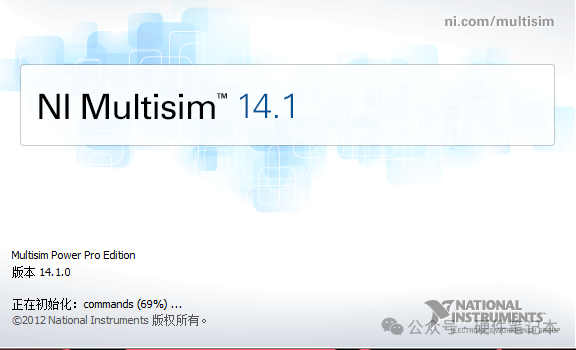

目前最新版本是 Multisim 14.3，我用的是 14.1 版本，已經足夠穩定，能滿足大多數需求。
021
硬件工程師：快速驗證電路設計，減少PCB打樣次數。
電子愛好者：學習電路原理，搭建實驗電路。
高校師生：配合電子類課程（如模電、數電、電力電子）進行仿真教學。
如果你經常設計放大器、濾波器、電源電路，或者調試數字邏輯（如FPGA外圍電路），Multisim 能幫你省去很多麻煩。
031

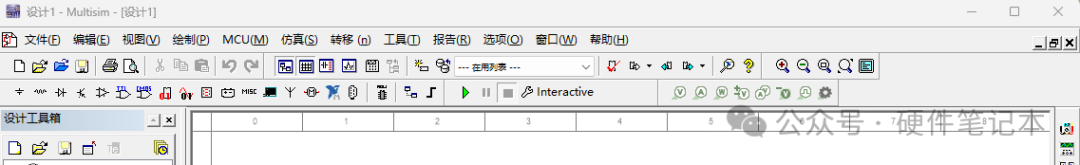

打開 Multisim，你會看到一個清爽的界面，主要分為：
菜單欄：文件操作、仿真控制、參數設置等。
元件欄：提供各類電子元器件。

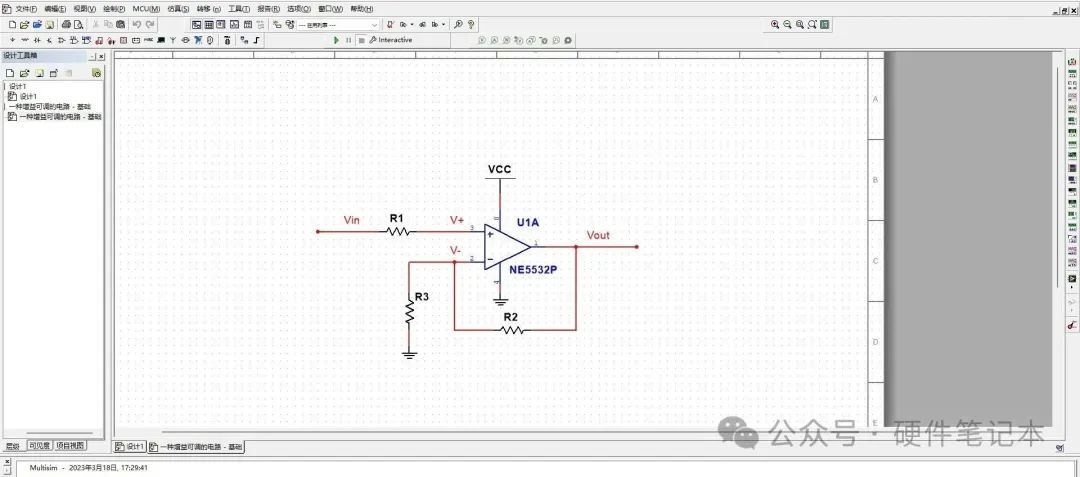

繪圖區：放置元件、連線，搭建電路。
儀器欄：虛擬儀器，如示波器、萬用表等。

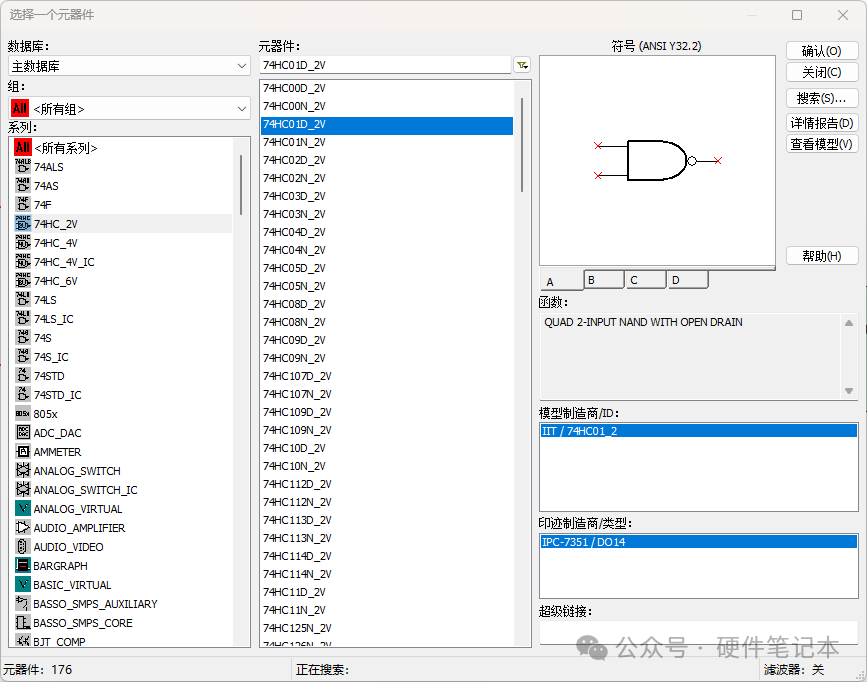

Multisim 的元件庫比較全面，包括：
基礎元件（電阻、電容、電感、二極管、三極管等）
模擬器件（運放、比較器、穩壓器等）
數字IC（74系列邏輯門、觸發器、計數器等）
電源（電池、電壓源、電流源）
測量工具（電壓表、電流表）
不過，它的 集成芯片（如MCU、ARM、DSP）支持較少，更適合基礎電路仿真。如果需要更復雜的嵌入式仿真，可以結合 Proteus 或 LTspice 使用。
Multisim 最大的亮點之一就是內置多種 虛擬儀器，相當于把實驗室的測試設備搬到了電腦上：
數字萬用表：測電壓、電流、電阻。

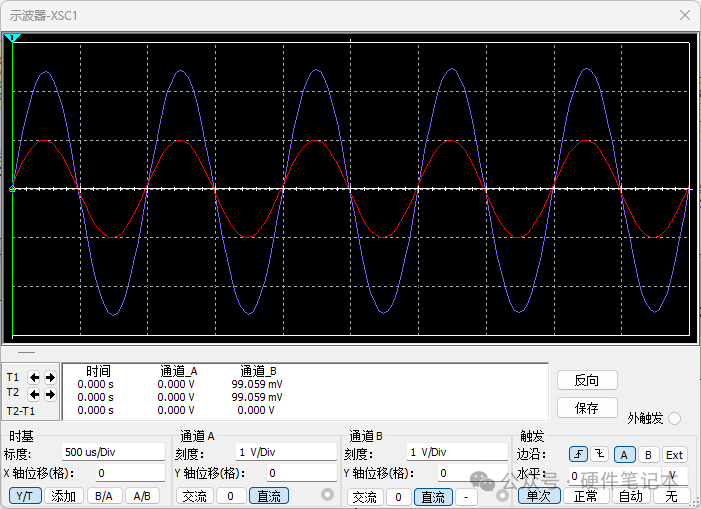

示波器（2通道/4通道）：觀察信號波形。
函數發生器：輸出正弦波、方波、三角波等。
邏輯分析儀：分析數字信號時序。
頻譜分析儀：查看信號頻域特性。
最右邊是工具，包含萬用表、示波器、邏輯分析儀......
這些儀器測試的仿真結果可以直接用于簡要分析，非常方便。
041
比如設計一個 晶體管放大器，你可以：
1、放置三極管、電阻、電容等元件。
2、設置輸入信號（如1kHz正弦波）。
3、用示波器觀察輸入/輸出波形，檢查放大倍數、失真情況。
4、調整偏置電阻，優化工作點。
假設你要驗證一個 74HC00（與非門） 的邏輯功能：
1、放置芯片，連接輸入開關和輸出LED。
2、切換輸入高低電平，觀察輸出是否符合真值表。
3、用邏輯分析儀記錄時序。
比如設計一個 Buck降壓電路：
1、搭建MOSFET、電感、二極管、電容等。
2、設置PWM驅動信號。
3、用示波器測量輸出電壓紋波，調整參數優化效率。
051
Multisim 的優勢在于 易用性，特別適合 快速驗證電路，而 LTspice 更適合高頻和電源仿真。
061
Multisim 是一款 實用、易上手 的電路仿真工具，尤其適合：
? 硬件工程師快速驗證電路
? 電子愛好者學習電路原理
? 高校師生進行實驗教學
它的 圖形化界面 和 虛擬儀器 讓仿真變得直觀，能大幅減少硬件調試時間。如果你還沒用過仿真軟件，建議試試 Multisim！
內容就介紹這么多了，感興趣的可以直接瀏覽他們的官網：
https://www.ni.com/zh-cn/support/downloads/software-products/download.multisim.html#452133
