外部晶振：確保USB轉串口通信精度

在工業設備、嵌入式系統以及各類專業儀器中，串口通信依然是關鍵的數據傳輸方式。為適應現代計算機，USB 轉串口模塊應運而生。可將 USB 接口轉換為傳統的串口，從而實現 USB 信號與串口信號之間的雙向通信，構建起新舊設備之間的連接橋梁。

USB通信協議對時鐘頻率的精準性要求極高，通常誤差不能超過±0.25%。時鐘信號類似于數據傳輸的“節拍器”。若節拍不準確，將導致數據出錯、通信中斷甚至設備無法識別。

雖然部分USB轉串口芯片內置振蕩器，但其頻率穩定性和精度相對較差，誤差范圍遠超USB協議允許值，難以保證高速數據傳輸的穩定性。

外部晶振采用石英晶體振蕩技術，振蕩頻率穩定，受溫度變化和元件老化影響小，能夠持續提供精準且穩定的時鐘信號，滿足USB高速通信的嚴格規范。

在多數USB轉串口模塊、微控制器系統以及通用數字電路中，晶振最常見的輸出類型是 CMOS/TTL輸出。該輸出具有以下優點：

• 邏輯電平兼容性強

• 功耗低

• 驅動能力適中，適合短距離傳輸

• 價格較低、可選型號較多

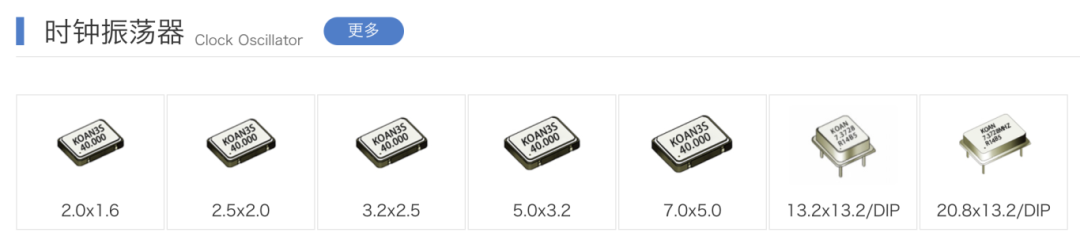

普通晶振是最常見的時鐘源，采用石英晶體直接振蕩，結構簡單、體積小、成本低。調整頻差一般在 ±5~±30 ppm 之間，能夠滿足絕大多數USB通信的時鐘要求。

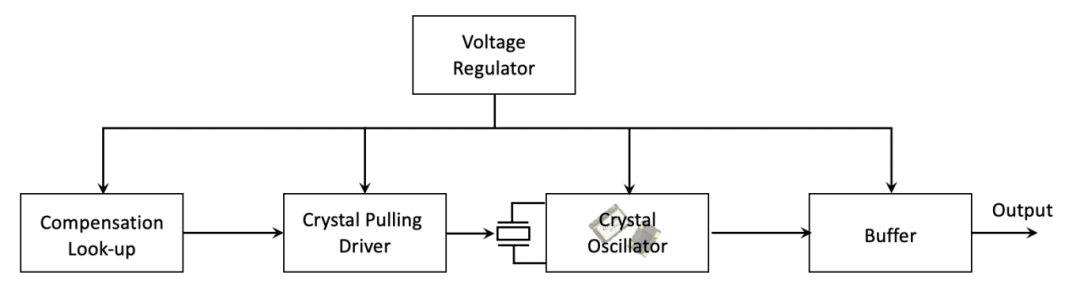

溫補晶振在內部集成了溫度補償電路，可以減少因環境溫度變化帶來的頻率漂移，從而提升整體頻率穩定性。TCXO的頻率精度可達 ±0.5~±5 ppm。適用于對溫度敏感的場景，如室外設備、工業自動化控制系統和中高端通信模塊。

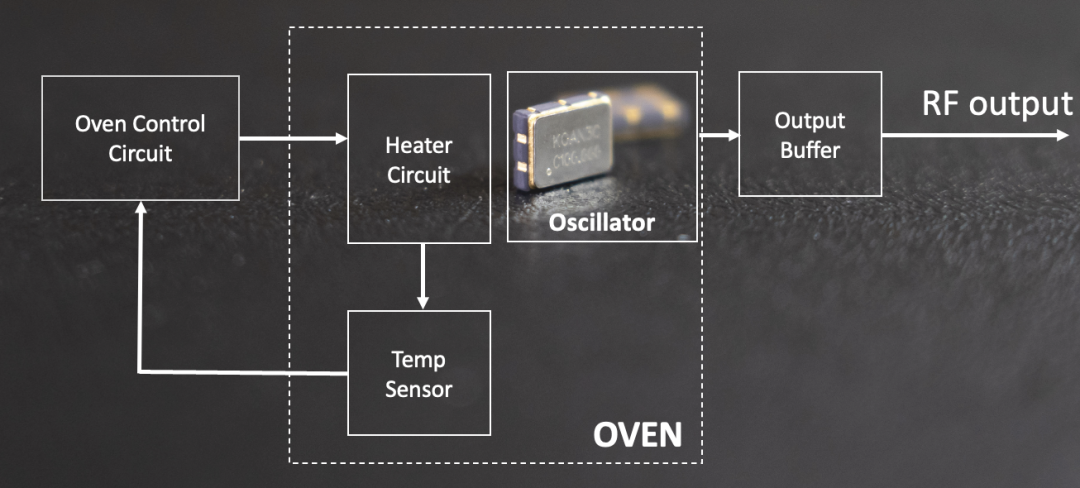

恒溫晶振在其內部集成了一個微型恒溫控制系統，可將石英晶體長時間維持在一個穩定的最佳工作溫度，從而最大限度地消除環境溫度變化對振蕩頻率的影響。OCXO能夠實現極高的頻率穩定性，其精度可達到 ±0.5 ppb。

OCXO廣泛應用于對頻率精度要求極高的領域，例如高端通信系統、時間同步設備、精密測量儀器、導航系統以及軍用/航空航天級應用等。

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。
