TPR50系列產品是思瑞浦推出的一款高精度、低溫漂的電壓基準芯片，初始精度達0.05%，全溫度范圍-40°C至+125°C溫漂達到2.5ppm，產品廣泛應用于測試測量、工業儀器、數據采集和醫療設備等領域。
寬輸入范圍：3-15V
多種固定輸出版本：
1.25V, 2.048V, 2.5V, 3V, 3.3V, 4.096V, 4.5V, 5V
低溫漂：
典型值1ppm/°C從0°C至+70°C
典型值2ppm/°C從-40°C至+105°C
典型值2.5ppm/°C從-40°C至+125°C
高初始精度：
初始精度最大值0.05%
低噪聲：3μVpp/V
寬工作溫度范圍：?40°C至+125°C
封裝：SOP8
TPR50系列初始精度最大值0.05%，高初始精度保證了系統精確的基準電壓，該電壓常常作為系統ADC或DAC的基準，對于ADC來說，
二進制值
Vref的偏差會導致二進制值的偏差從而造成系統誤差，只有具備高精度的基準電壓才能保證ADC轉換出的二進制值的準確性。
溫漂（Drift）：輸出電壓隨溫度的變化情況，也稱為溫度系數，單位為ppm/℃，計算公式如下：

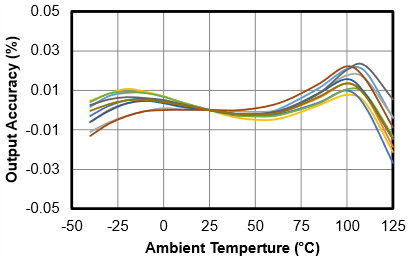

全溫度范圍芯片的輸出精度隨溫度的變化曲線如下：

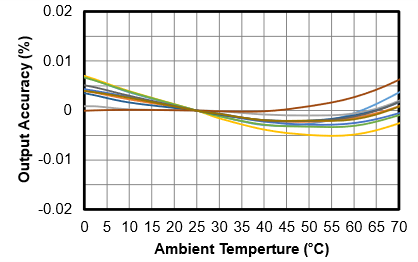

其中0°C至+70°C下芯片的輸出精度隨溫度的變化曲線如下，變化不超過0.01%。
芯片的溫漂在-40℃到+125℃范圍內典型值為2.5ppm/℃，最大值6ppm/℃。低溫漂保證系統在全溫度范圍內的測量值的穩定性，免除了大量校準系統溫度的工作，從而提高系統生產效率。
時漂：又叫長期穩定性，是芯片老化導致的輸出電壓隨時間的偏差。計算公式如下

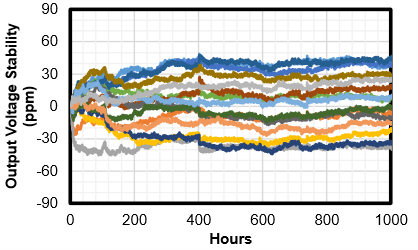

TPR50系列初始1000小時的漂移為30ppm，確保系統在長期工作過程中的穩定性。

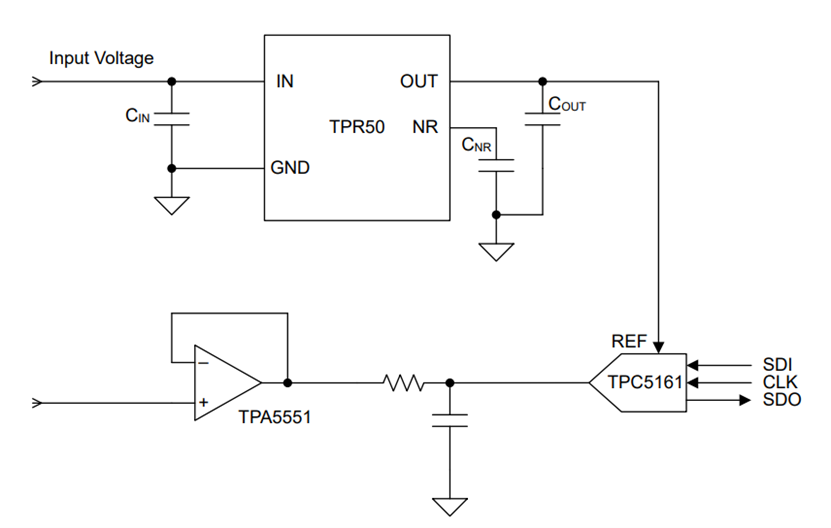

TPR50全系列產品可以保證±10mA的輸出電流能力，其輸出可以避開運算放大器直連ADC作為基準電壓。同時，其輸入范圍寬可以支持3V~15V。下圖是TPR50的典型應用電路圖，輸出電容支持0.1uF~100uF。NR接10nF以上的電容對地，從而進一步減小TPR50的輸出電壓噪聲。
TPR50系列典型應用電路圖
TPR50系列現提供免費樣品，掃描下方二維碼即可申請免費樣品！
