磁鋼（永磁體）的退磁問題是影響永磁同步電機(jī)性能與可靠性的關(guān)鍵因素。為確保電機(jī)穩(wěn)定運(yùn)行，需從材料特性、磁場分析、溫度管理及實(shí)驗(yàn)驗(yàn)證等維度綜合設(shè)計(jì)退磁面積要求，具體規(guī)范如下：

• 高矯頑力（Hcj）

優(yōu)先采用釹鐵硼（NdFeB，Hcj≥20 kOe）或釤鈷（SmCo）等高矯頑力材料，以抵抗電機(jī)運(yùn)行中的退磁磁場。

• 高溫穩(wěn)定性

材料工作溫度需匹配實(shí)際工況（如N35SH的Tmax=150°C），避免高溫引發(fā)不可逆退磁。

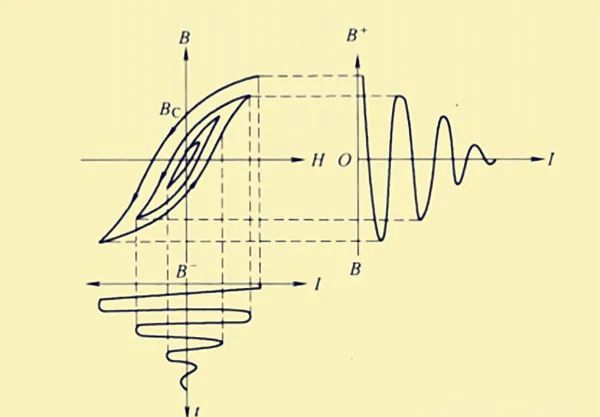

• 退磁曲線安全區(qū)

通過有限元仿真（FEA）確保磁鋼工作點(diǎn)始終處于B-H曲線的線性區(qū)間，遠(yuǎn)離拐點(diǎn)（knee point）。

• 退磁裕度限制

退磁磁場強(qiáng)度（Hd）應(yīng)不超過材料矯頑力（Hcj）的80%。例如，若Hcj=20 kOe，則Hd需≤16 kOe。

• 局部退磁容忍范圍

極端工況（如短路、過載）下，局部退磁面積不得超過磁鋼總面積的5%~10%。

• 全局退磁影響

退磁后磁通損失需≤3%，確保電機(jī)輸出扭矩與效率不受顯著影響。

• 溫升限值

磁鋼工作溫度須低于材料允許上限（如NdFeB≤150°C），采用風(fēng)冷、液冷或優(yōu)化定子槽設(shè)計(jì)以抑制溫升。

• 溫度均勻性

磁鋼表面溫度梯度應(yīng)控制在±5°C以內(nèi)，避免局部過熱。

• 退磁測試條件

在高溫（Tmax+10%）及過電流（2倍額定電流）工況下驗(yàn)證退磁面積是否符合設(shè)計(jì)要求。

• 參考標(biāo)準(zhǔn)

• IEC 60034-30：電機(jī)效率與溫升標(biāo)準(zhǔn)。

• GB/T 13538：永磁電機(jī)性能測試方法。

• 材料：NdFeB N38EH（Hcj=25 kOe，Tmax=180°C）。

• 退磁裕度：Hd≤20 kOe（Hcj的80%）。

• 退磁面積限值：≤5%。

• 溫控方案：油冷系統(tǒng)，磁鋼溫度≤150°C。

永磁同步電機(jī)磁鋼退磁面積的設(shè)計(jì)需以材料抗退磁能力為基礎(chǔ)，通過磁場仿真優(yōu)化、溫度控制強(qiáng)化及實(shí)驗(yàn)驗(yàn)證閉環(huán)，將退磁面積嚴(yán)格限制在安全范圍內(nèi)（常規(guī)≤5%~10%）。高可靠性領(lǐng)域（如航空航天）需進(jìn)一步收緊裕度，實(shí)施定制化設(shè)計(jì)。
