FinFET技術簡介
FinFET(鰭式場效應晶體管)代表了半導體技術的一項革命性突破，與傳統的平面MOSFET設計形成了顯著區別。這種三維晶體管架構已成為現代半導體制造的基礎，尤其是在器件尺寸不斷縮小、性能和能效要求不斷提升的背景下。
歷史發展
FinFET技術的發展歷程跨越數十年，其概念基礎奠定于20世紀末。最初的概念出現于1967年，當時H. R. Farrah和R. F. Steinberg提出了雙柵極薄膜晶體管。
1989年取得了重大進展，日立中央研究實驗室的研究人員制造出了第一個FinFET晶體管，被稱為“耗盡型貧溝道晶體管”(DELTA)。
而多柵極晶體管(FinFET的前身)的概念自20世紀80年代末便已開始探索。“FinFET”一詞由加州大學伯克利分校的研究人員于21世紀初首次提出。英特爾是FinFET技術商業化的先驅，于2011年在其22納米工藝節點上首次應用該技術，標志著半導體制造業的一個重要轉折點。
物理結構和工作原理
FinFET與傳統的平面MOSFET設計有著顯著不同。FinFET并非采用平坦的二維溝道，而是采用三維(3D)結構，其中硅溝道被抬高為從襯底突出的薄而垂直的“鰭片”(圖1)。
然后，柵極電極會從多個側面環繞該鰭片，通常會形成“三柵極”結構，即三面(頂部和兩側)，也可能形成“雙柵極”結構，即兩面(兩側)，因此稱為FinFET。這種獨特的3D架構極大地改善了對溝道的靜電控制能力。
在傳統的平面MOSFET中，柵極僅從頂面控制溝道。隨著溝道長度的縮短，柵極對整個溝道的影響逐漸減弱，導致控制性能下降，尤其是在源極和漏極區域附近。這會導致諸如漏致勢壘降低效應(DIBL)和亞閾值漏電流增加等有害現象，即使晶體管應該處于“關閉”狀態，電流也會流過。
FinFET通過有效增加柵極與溝道之間的接觸面積來緩解這些問題。通過將柵極包裹在鰭片周圍，來自柵極的電場可以對整個溝道施加更強、更均勻的控制。這種增強的靜電耦合使得“開”和“關”狀態之間進行的切換更加利落，從而減少漏電流并提高切換速度?！蚌捚北旧砜梢员徽J為是多個并行溝道，這也增加了晶體管的有效寬度，從而增加了給定尺寸下的驅動電流。

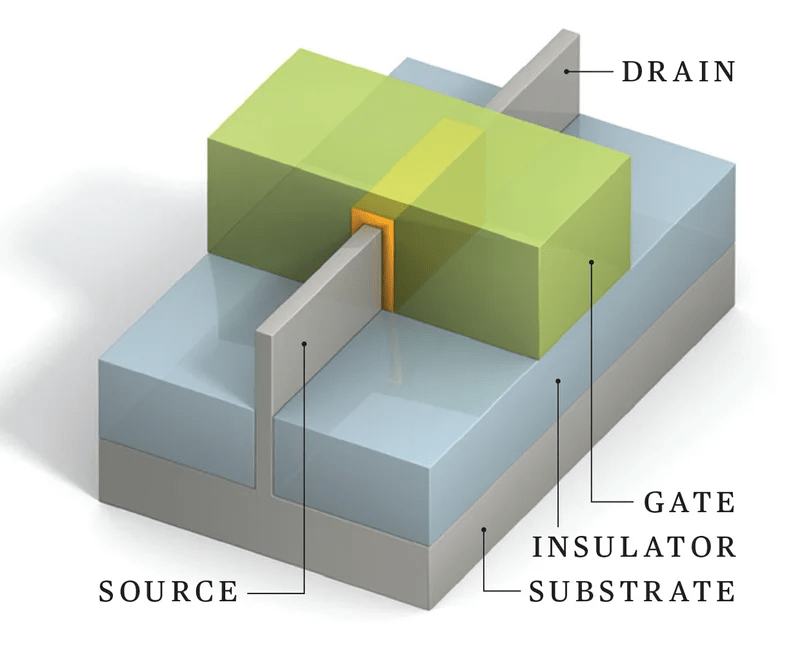

圖1：FinFET的結構(來源：Emily Cooper/”How the father of FinFETs helped save Moore’s Law”)
工作原理：FinFET的工作原理核心在于對溝道實現增強的柵極控制。多柵極結構允許柵極從多個方向影響溝道，從而實現更優的靜電控制。這種改進的控制使FinFET能夠在較低電壓下工作，同時實現更高的驅動電流，從而使其比平面型的同類產品更高效、更強大。
相較于傳統MOSFET的優勢——FinFET技術相較于傳統平面MOSFET有幾項顯著的改進：
增強的靜電控制：環繞式柵極結構對溝道實現了更優異的控制，顯著減少了困擾較小晶體管的短溝道效應。
更低的漏電流：改進的柵極控制可大幅降低漏電流，從而提高電源效率，尤其是在待機模式下。
性能提升：FinFET可提供更高的驅動電流和更快的開關速度，從而提高電子設備的整體性能。
更好的可擴展性：三維架構可以在不犧牲性能的情況下繼續實現微型化，而平面設計通常會因持續的微型化而導致性能下降。
制造流程和挑戰
制造步驟
FinFET的生產涉及多個復雜的工藝：
使用精密光刻技術進行鰭片圖案化
采用先進沉積方法的柵極堆疊工程
采用更小節點的多重圖案化技術
全面的計量和檢測程序
制造挑戰
FinFET生產存在幾個挑戰：
工藝復雜性：3D結構增加了制造復雜性和成本。
熱管理：緊湊的結構可能導致熱點，需要高效的散熱方案。
缺陷控制：更小的尺寸和更多的工藝步驟使得缺陷管理更具挑戰性。
當前應用和市場影響
FinFET技術已廣泛應用于各個電子領域：
移動和消費電子產品——FinFET廣泛應用于高端智能手機和移動設備，其卓越的能效和性能特性在此類應用中尤為突出。
高性能計算——該技術對于需要快速計算和高效管理大型數據集的系統至關重要，包括基因組學、金融建模和人工智能等應用領域。
5G和電信——FinFET在5G技術開發中發揮著至關重要的作用，支持高頻應用和基礎設施組件。
汽車電子——汽車行業越來越依賴FinFET技術來制造車載網絡處理器和雷達系統，因為可靠性和性能至關重要。
未來發展與趨勢
FinFET技術的未來前景光明，未來將有以下幾項重要發展：
全環繞柵極場效應晶體管(GAA FET)：FinFET的這種演變有望實現更好的性能和可擴展性。
材料創新：對石墨烯和二硫化鉬等新材料的研究可以增強FinFET的性能。
混合架構：與量子計算和類腦計算架構的融合，代表著一個令人興奮的新領域。
市場增長和行業影響
2024年，全球FinFET技術市場規模估計為3885億美元，預計到2033年將增至22635.1億美元，預測期內復合年增長率(CAGR)為21.2%。通過在薄硅鰭片上垂直堆疊多個柵極電極，FinFET能夠更好地控制電流流動并減少漏電流，從而實現更優異的性能。
這項技術進步在高性能計算設備(包括CPU、GPU和移動SoC)的開發中變得愈發關鍵，因為這些設備對提升能效和處理能力的需求巨大。
結論
FinFET技術代表了半導體設計領域的一項關鍵進步，它不僅推動了摩爾定律的持續演進，還解決了現代電子設備面臨的挑戰。其卓越的性能、更高的功率效率和可擴展性，使其成為當前和未來電子應用中不可或缺的一部分。隨著該技術的不斷發展，其在塑造電子產品未來方面的作用將更加穩固，而持續的研發也有望帶來更強大的功能和更豐富的應用。
