在新能源汽車熱管理系統中，電子油泵扮演著至關重要的角色。它不僅負責為電驅動總成、動力電池等關鍵部位提供冷卻潤滑，還必須具備高響應、智能控制、長壽命等特點。

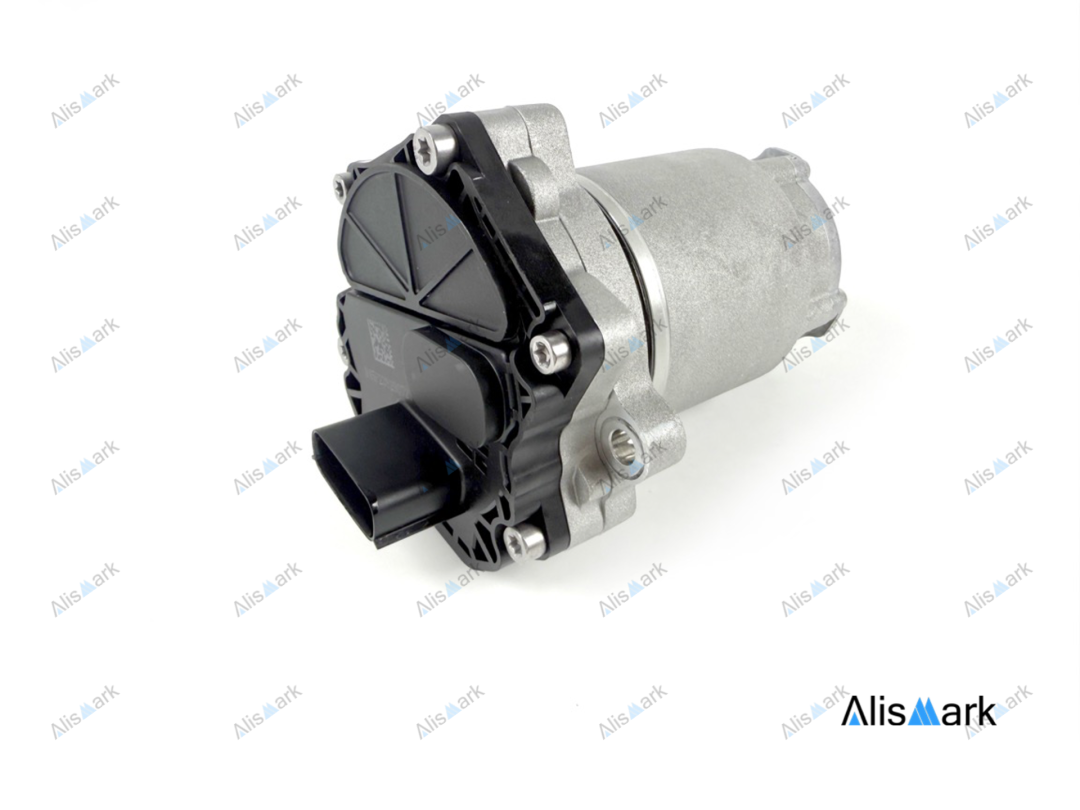

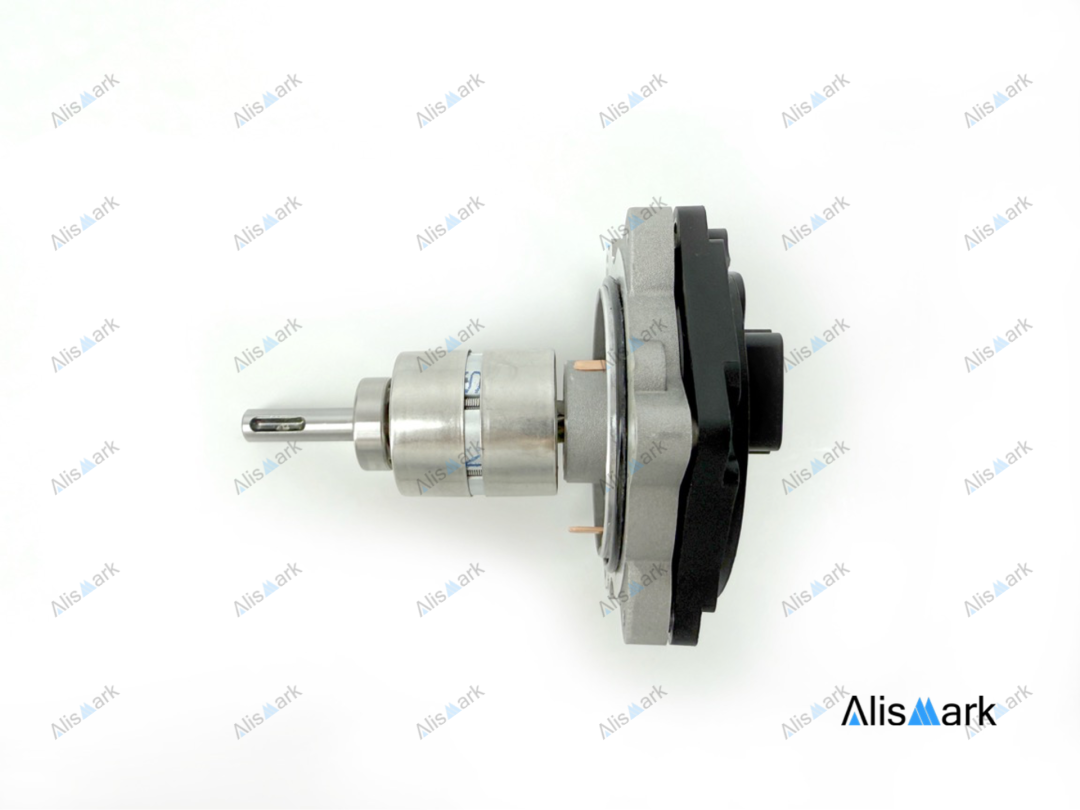

今天我們帶來的是尼得科（Nidec）電子油泵的一次完整拆解。從機械結構到電子控制，每個細節都體現了這家國際知名電機制造商在高效、緊湊設計上的深厚功力。
1.

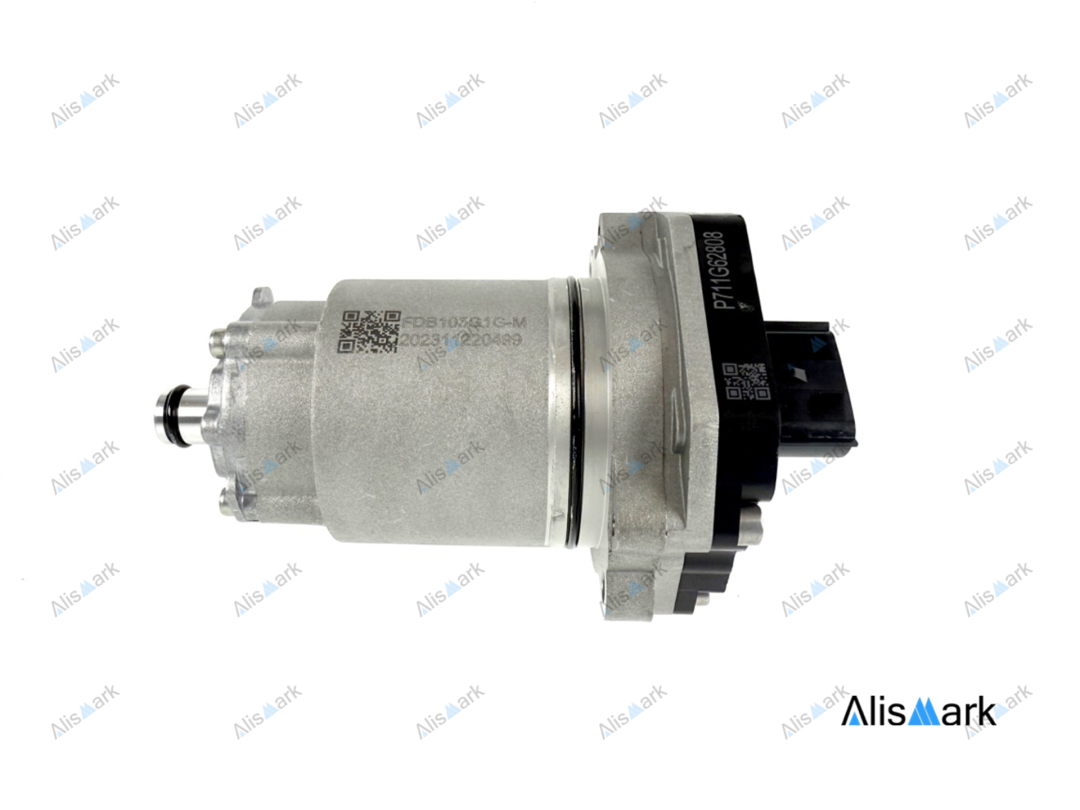

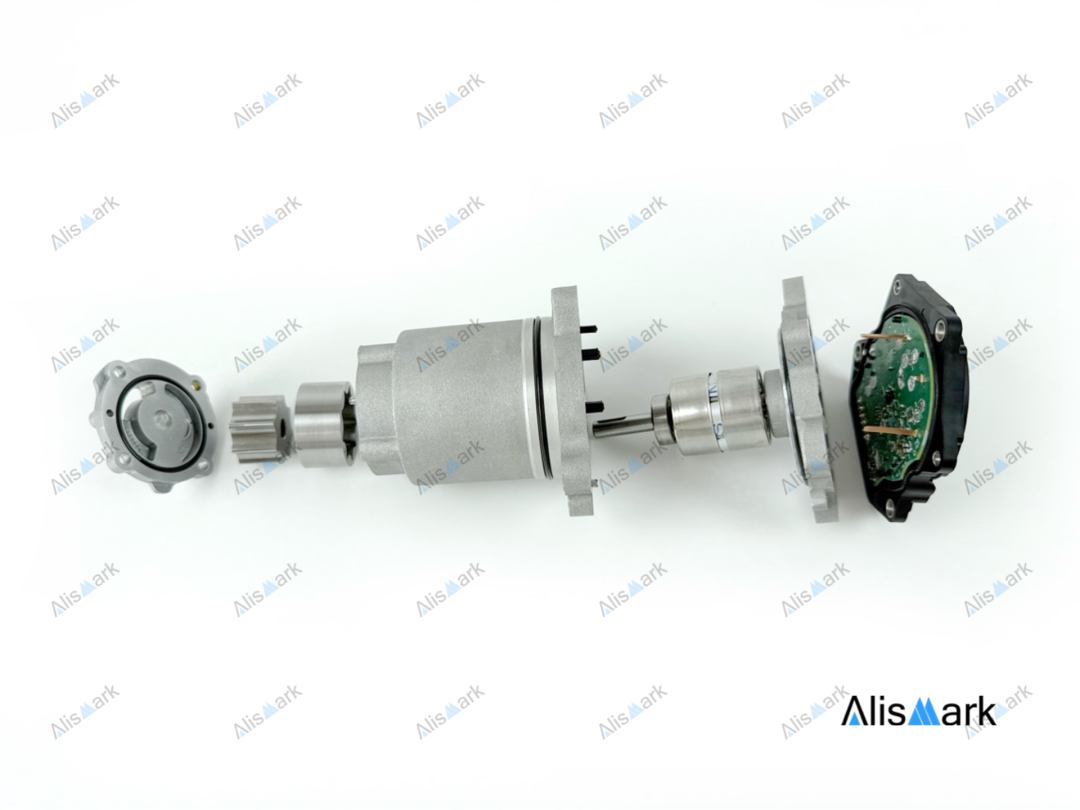

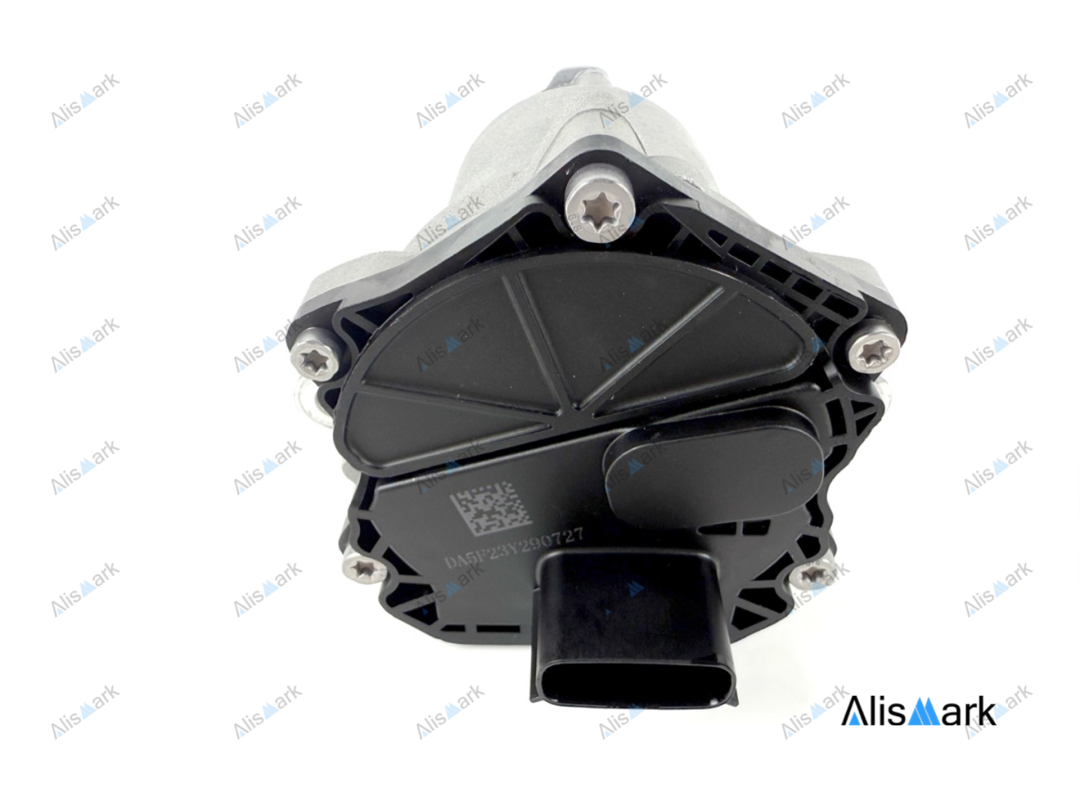

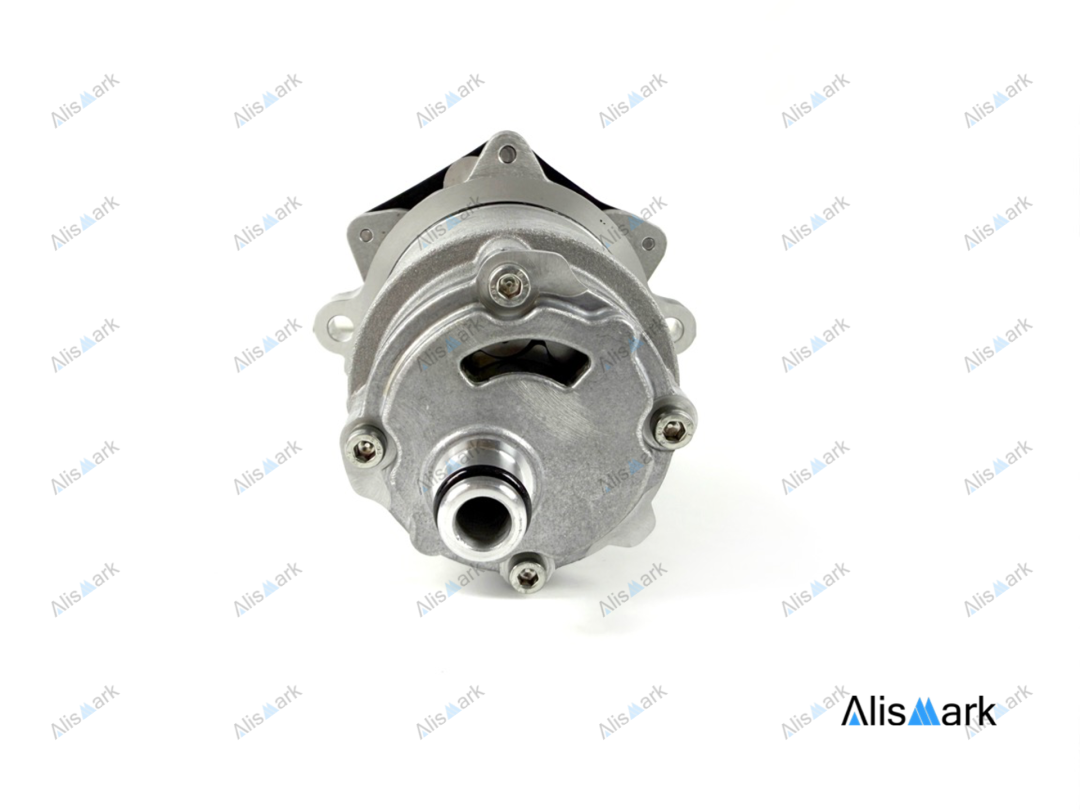

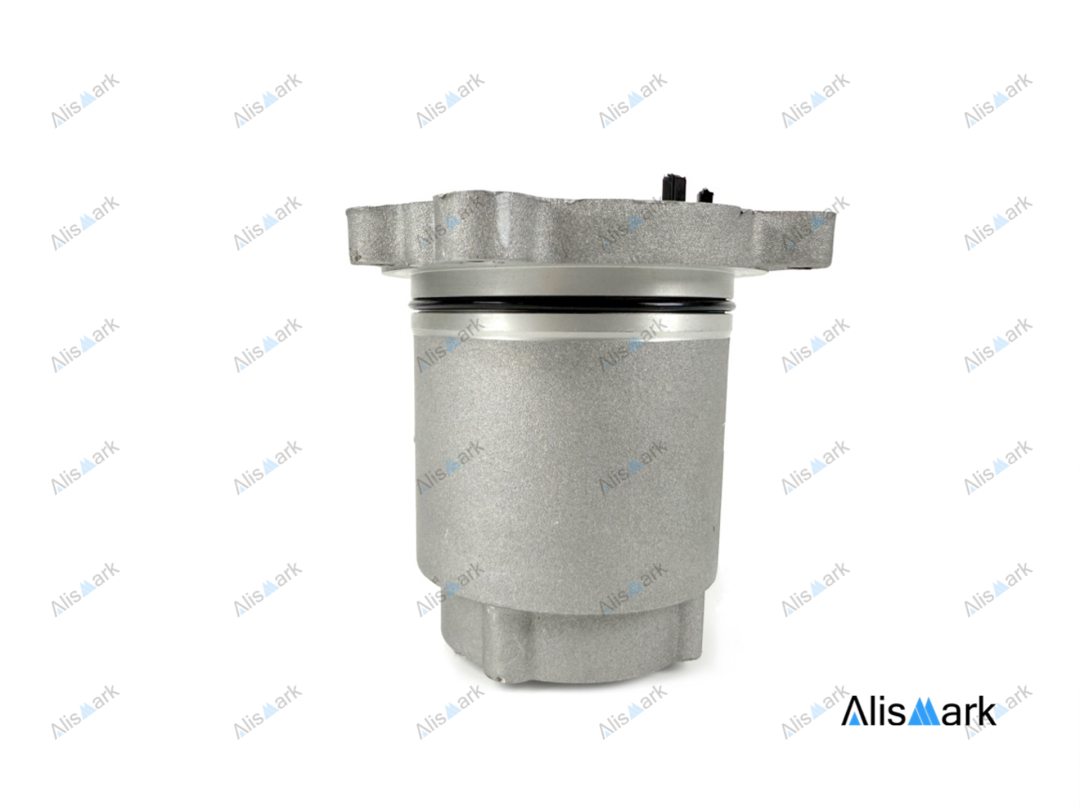

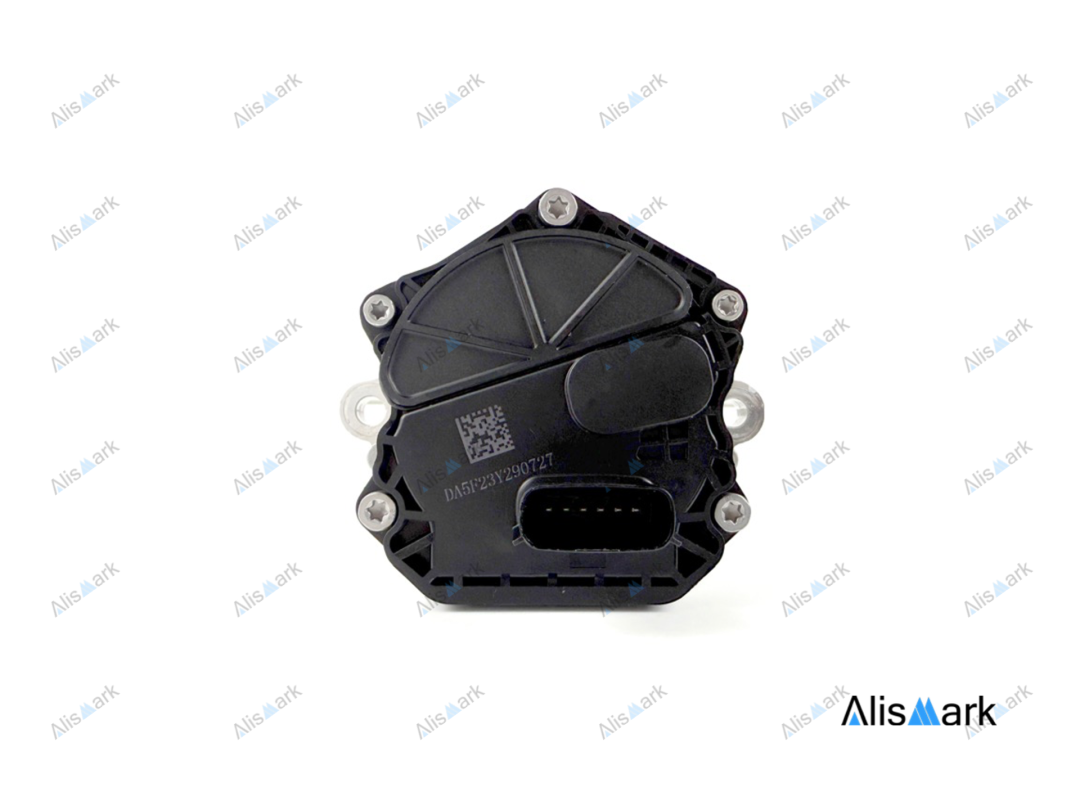

整體概覽

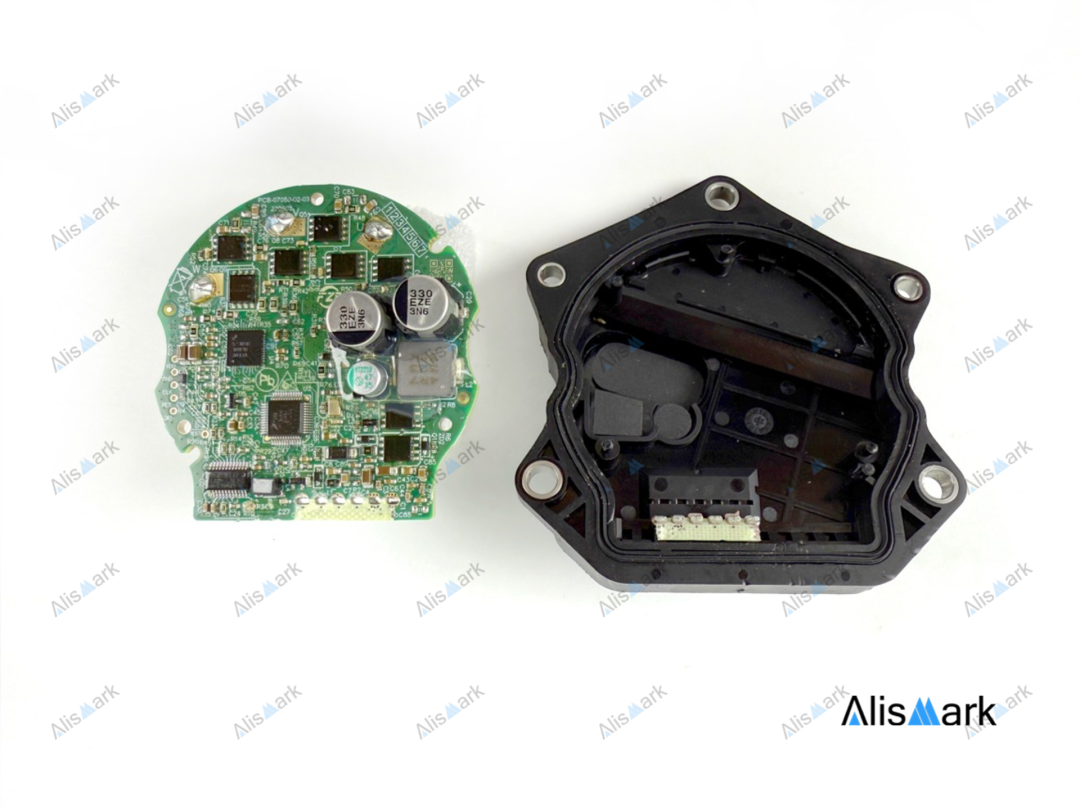

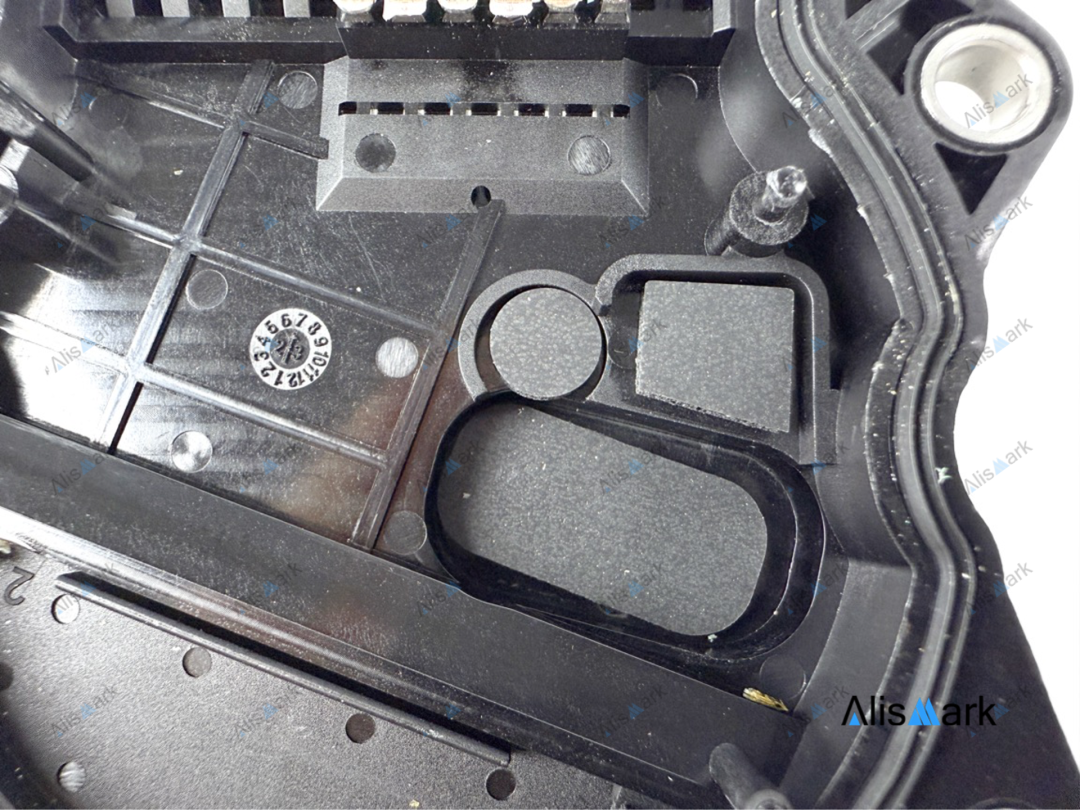

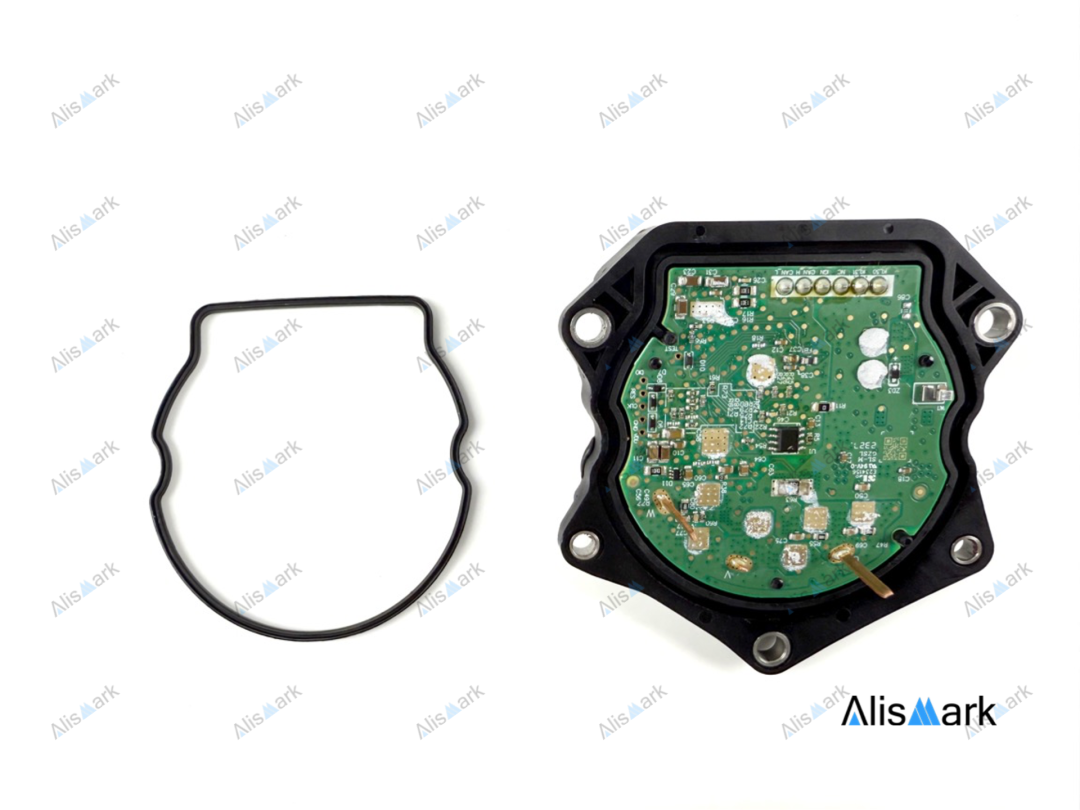

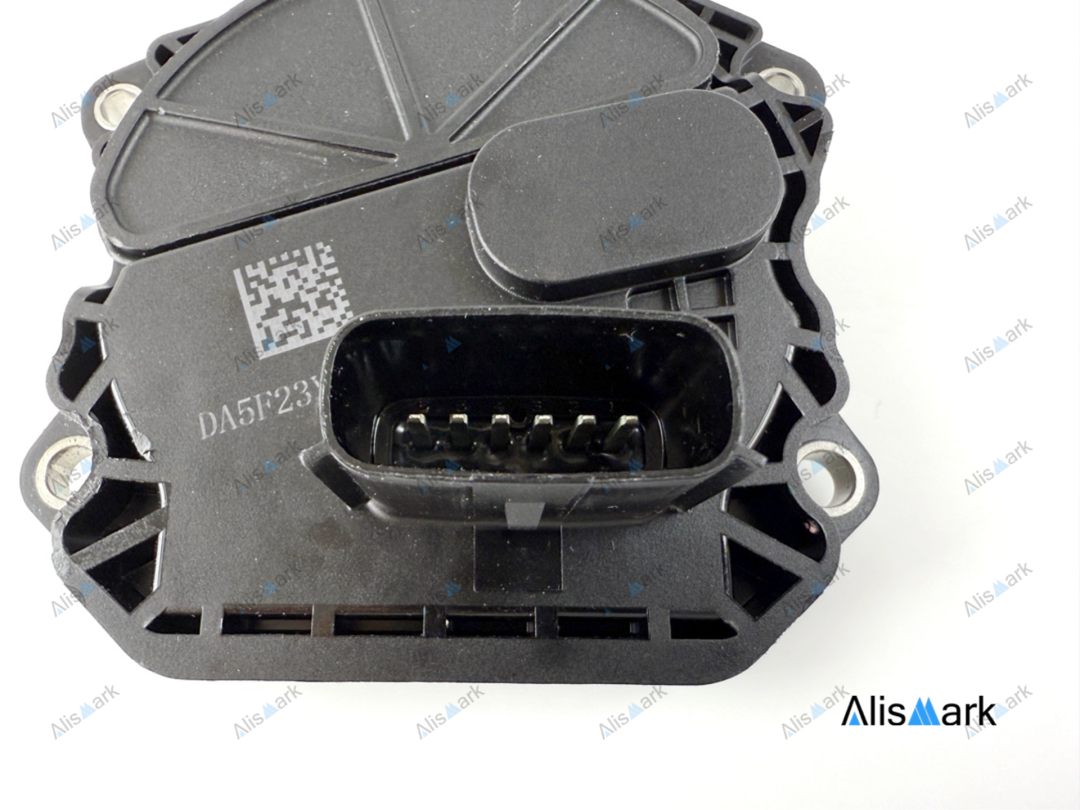

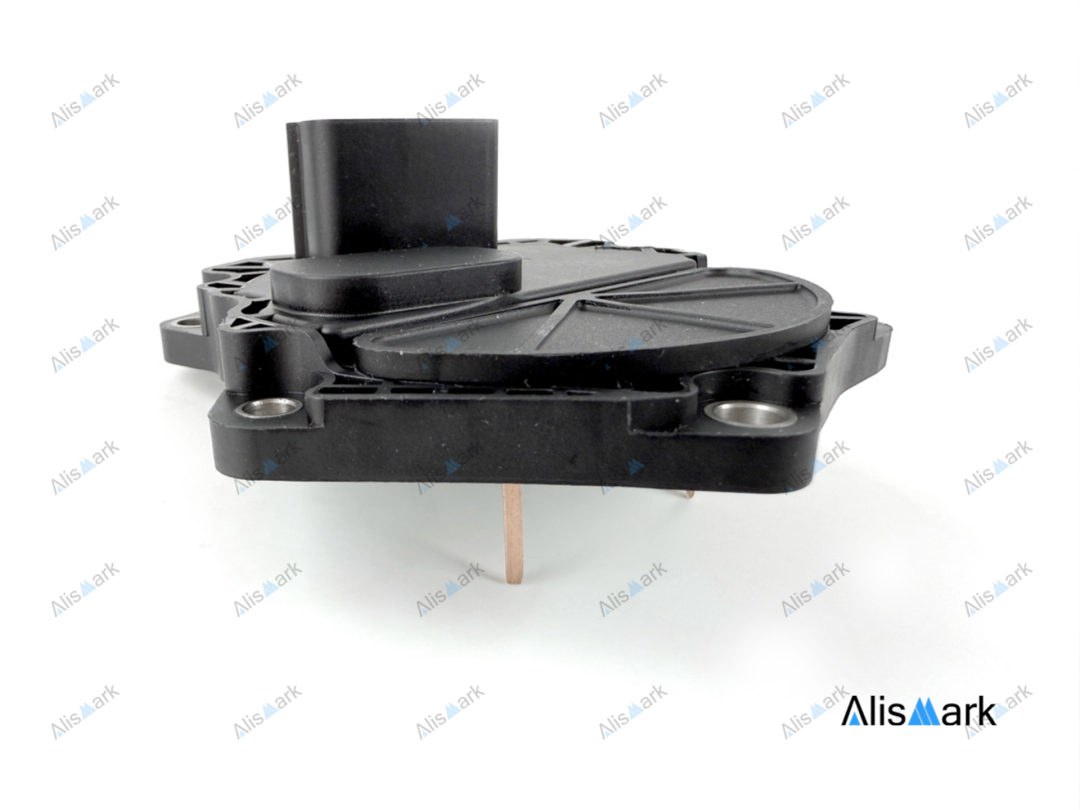

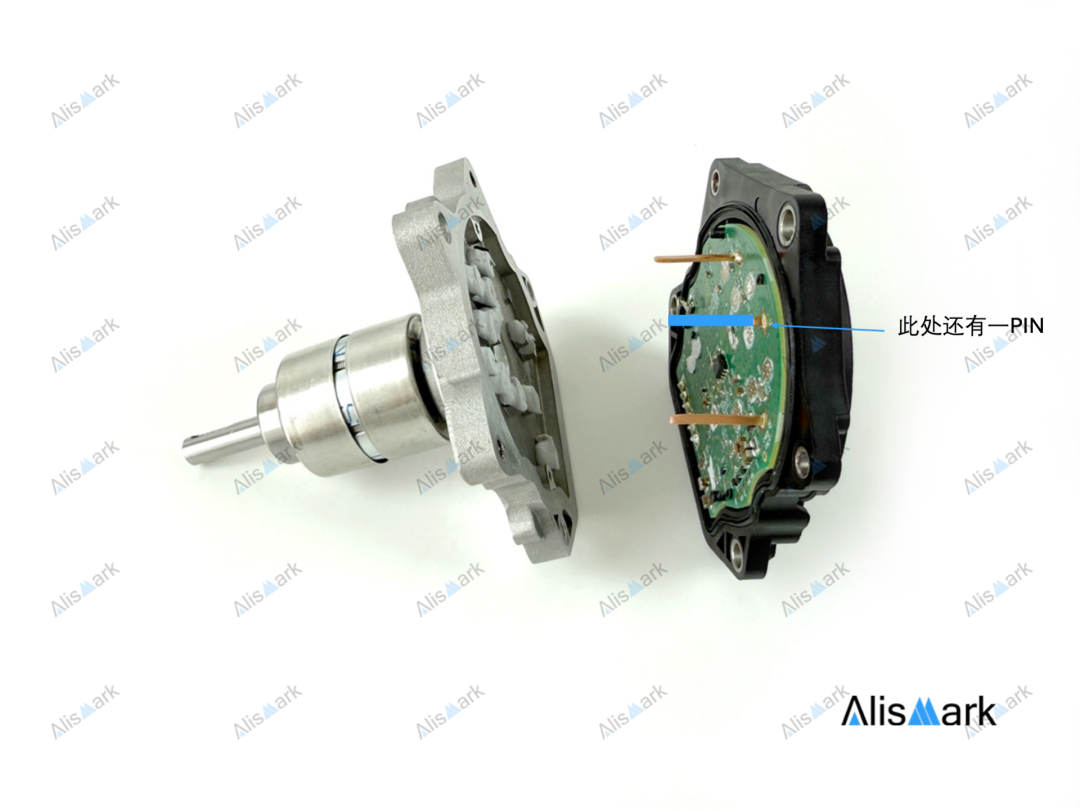

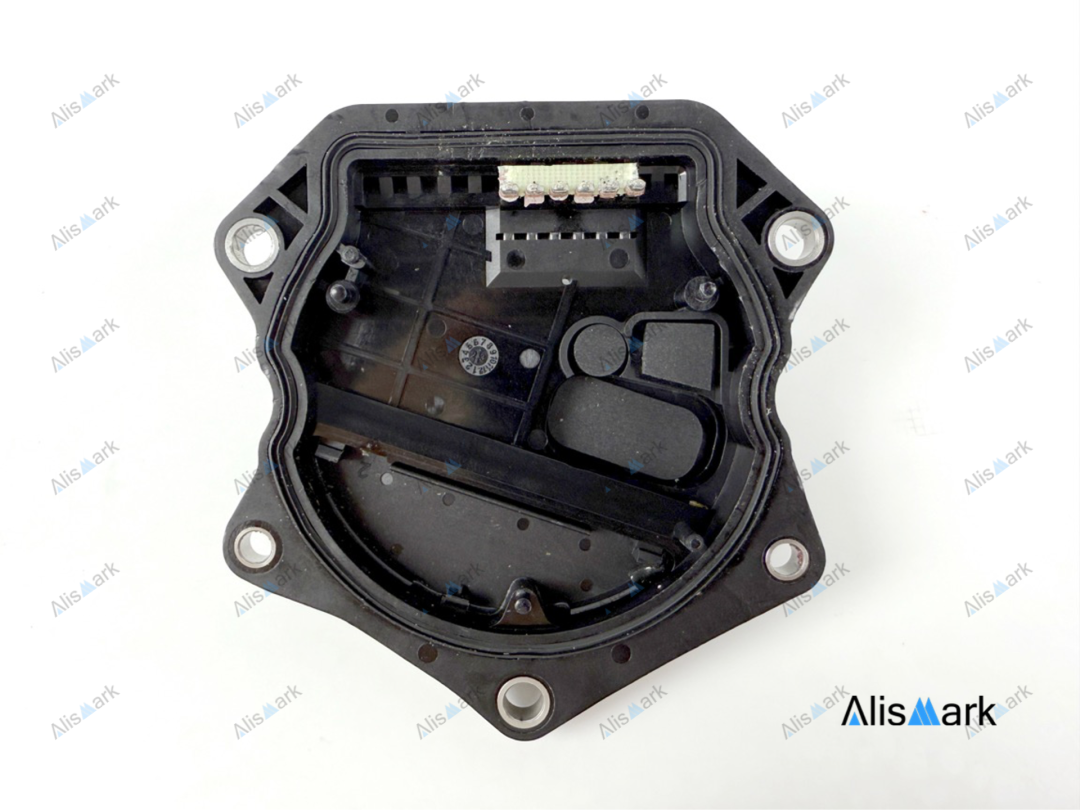

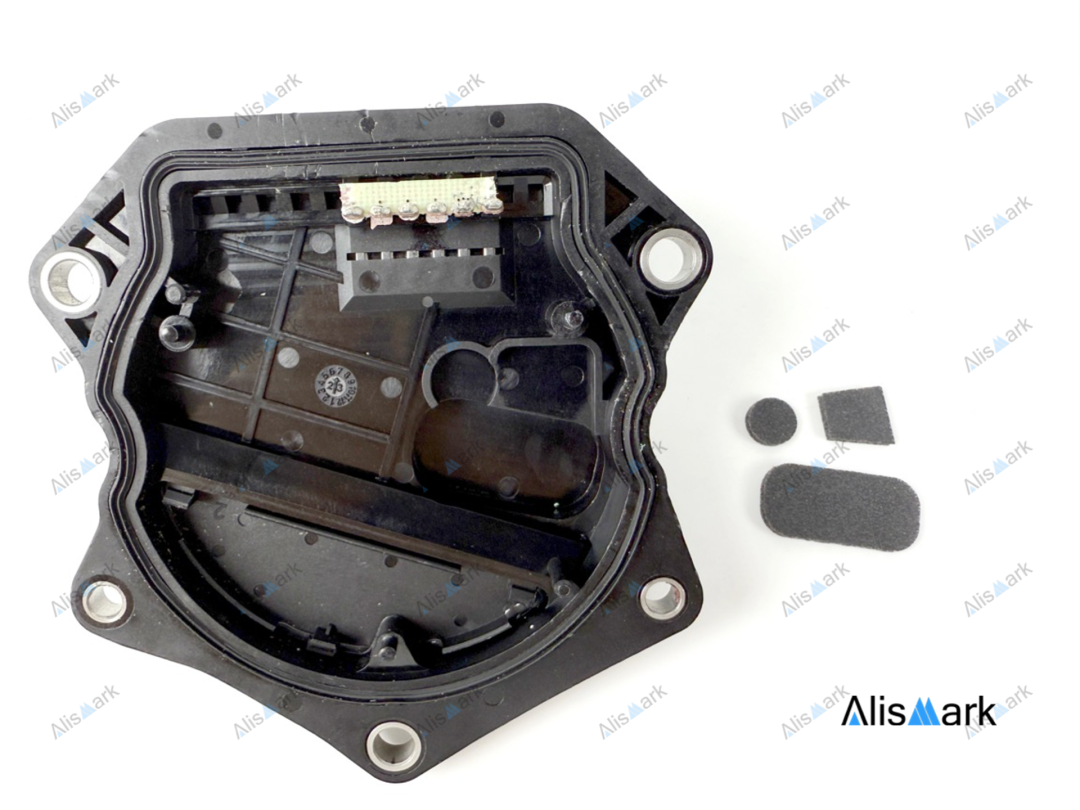

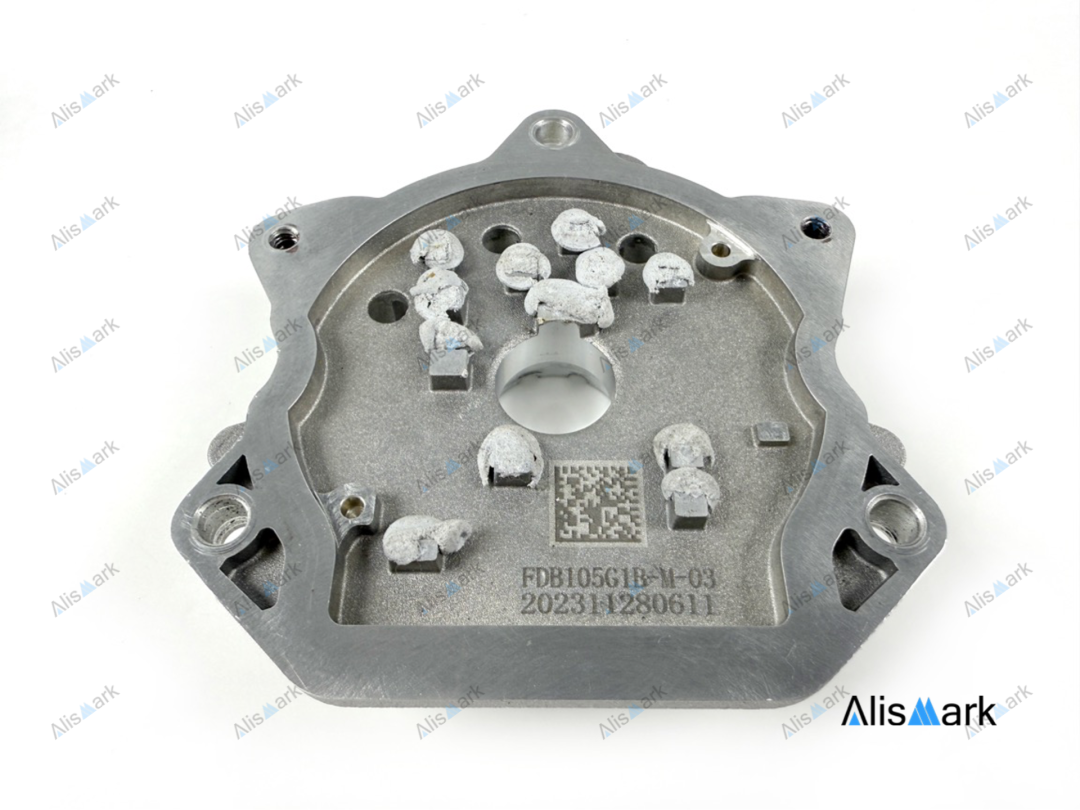

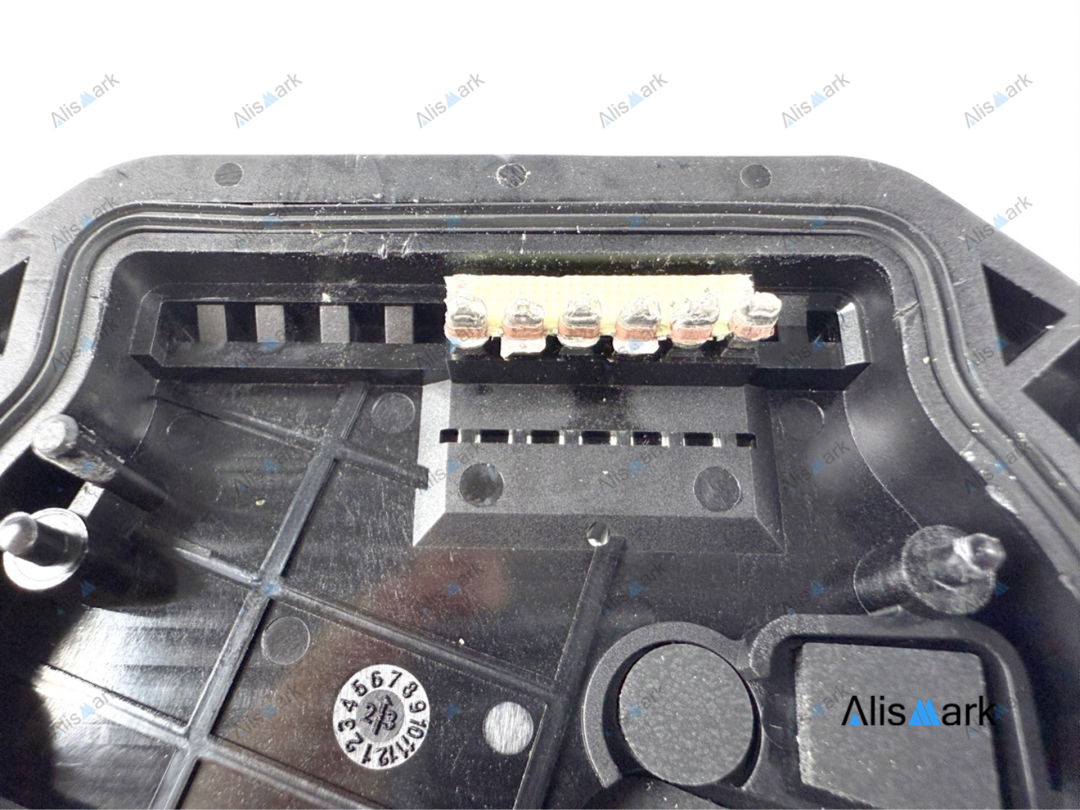

接下來是控制器模塊，包括印刷電路板和外殼。控制器集成了：
功率驅動電路（MOSFET等）
MCU主控芯片
霍爾傳感器采集電路
通信接口（CAN）
這塊主板對電機進行PWM驅動控制，同時支持與整車控制器通信，實現智能調速、過載保護、溫度保護等功能。

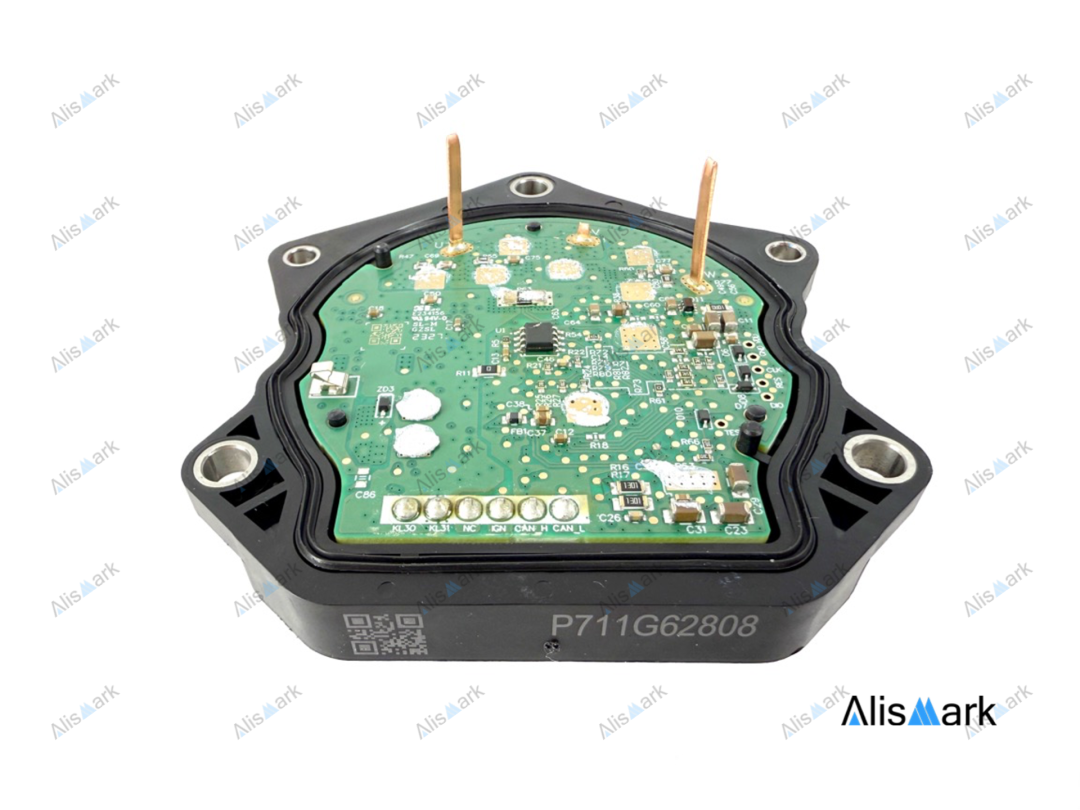

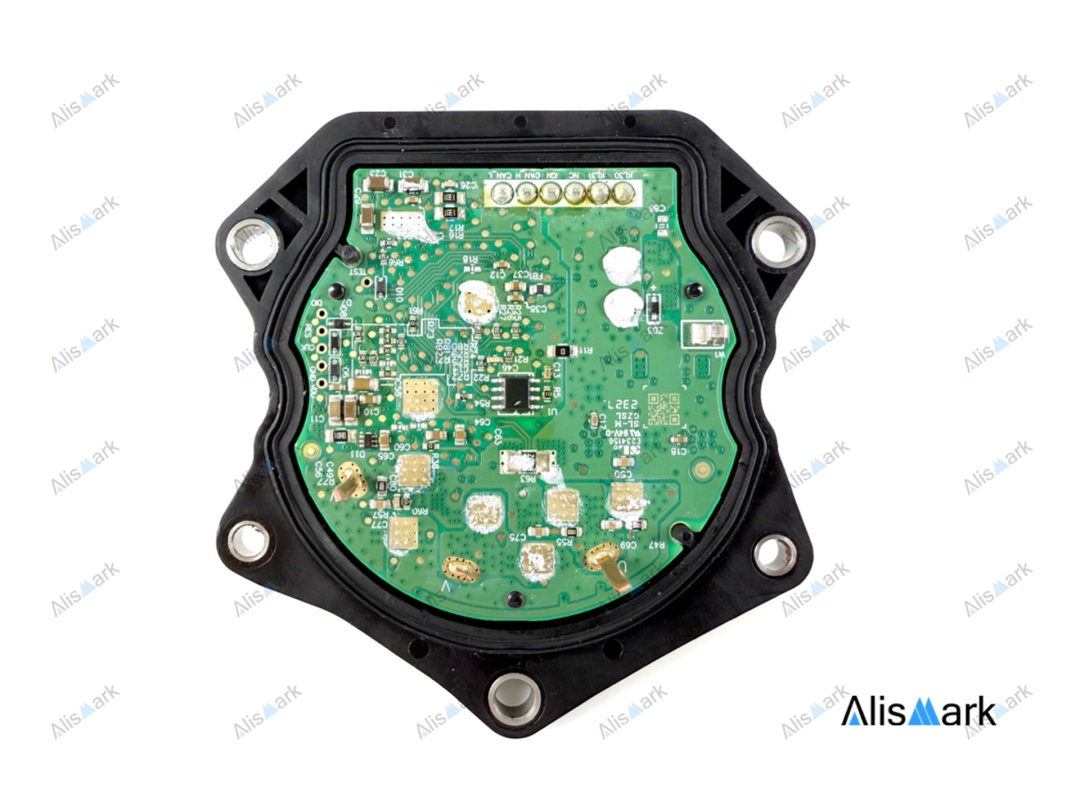

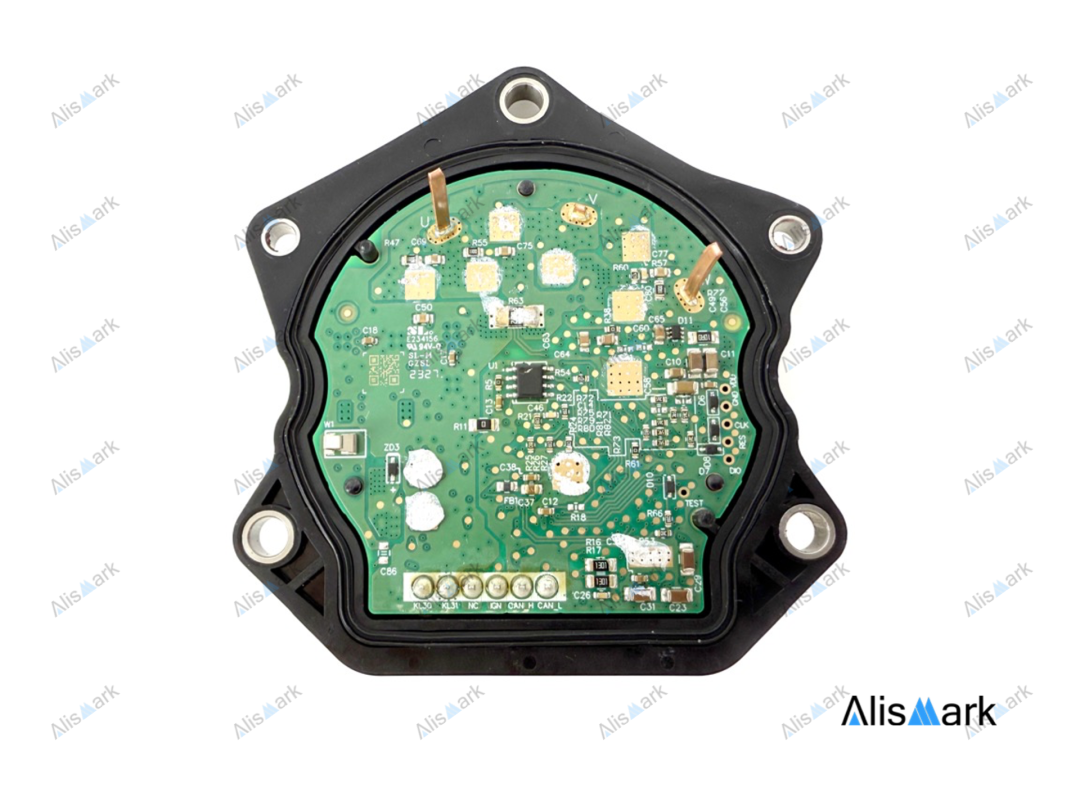

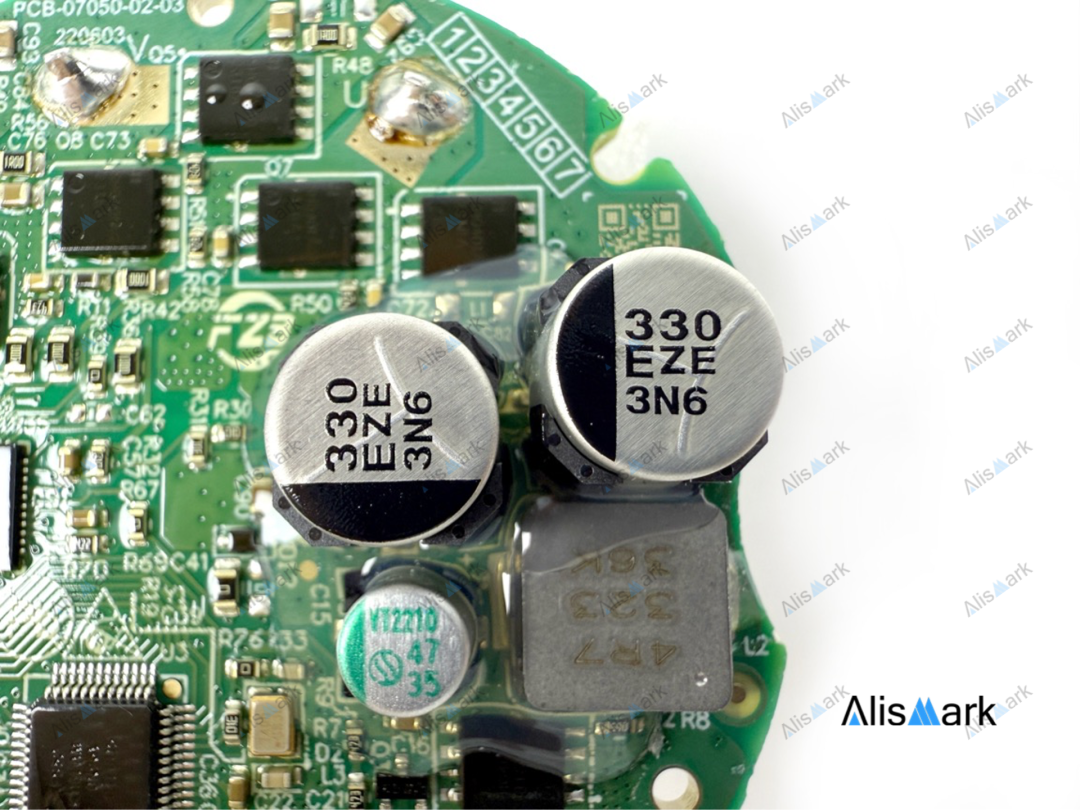

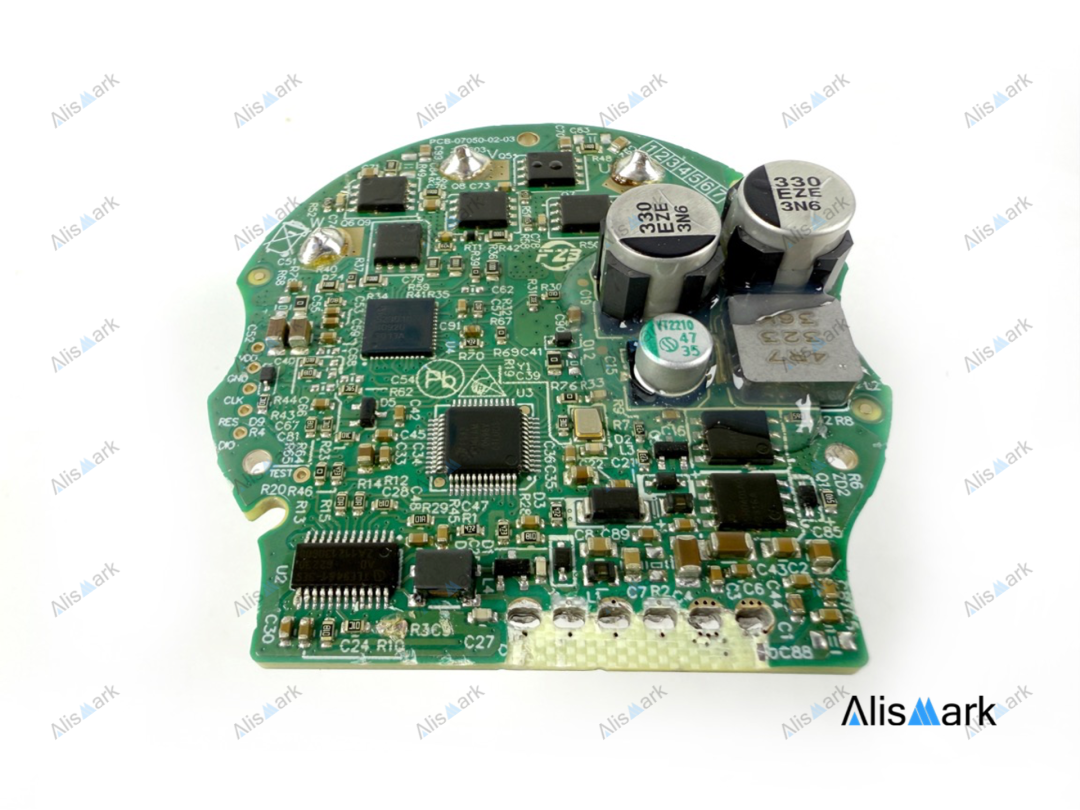

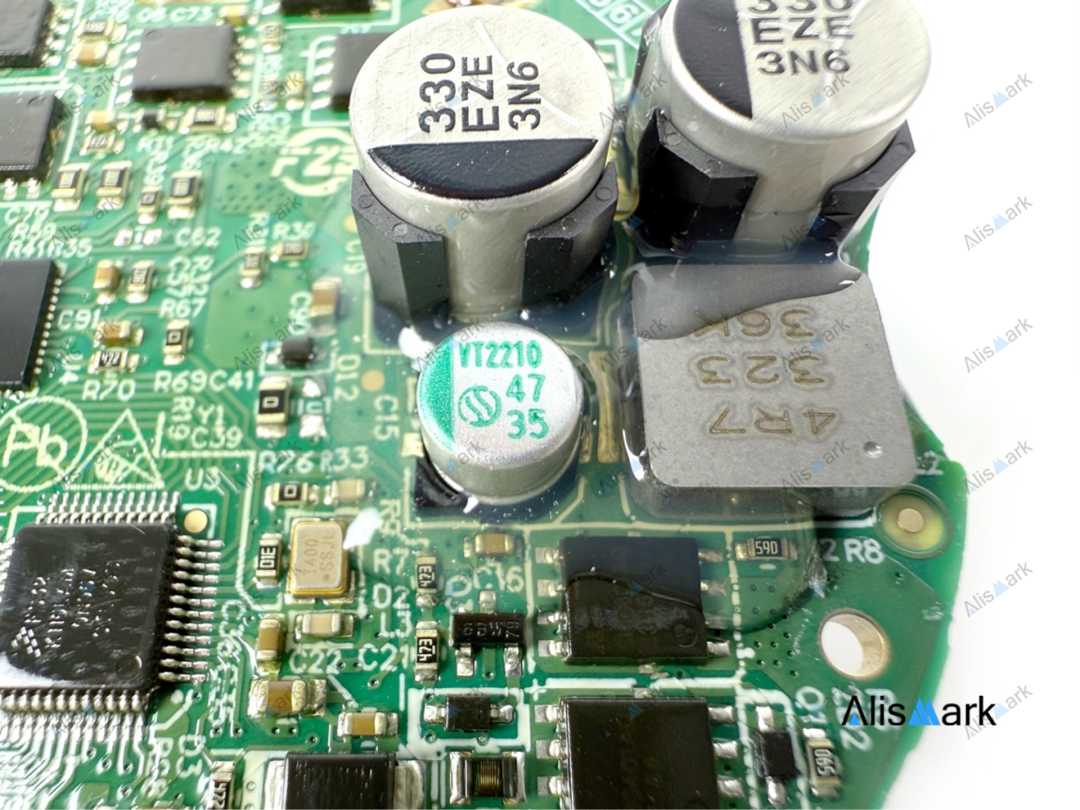

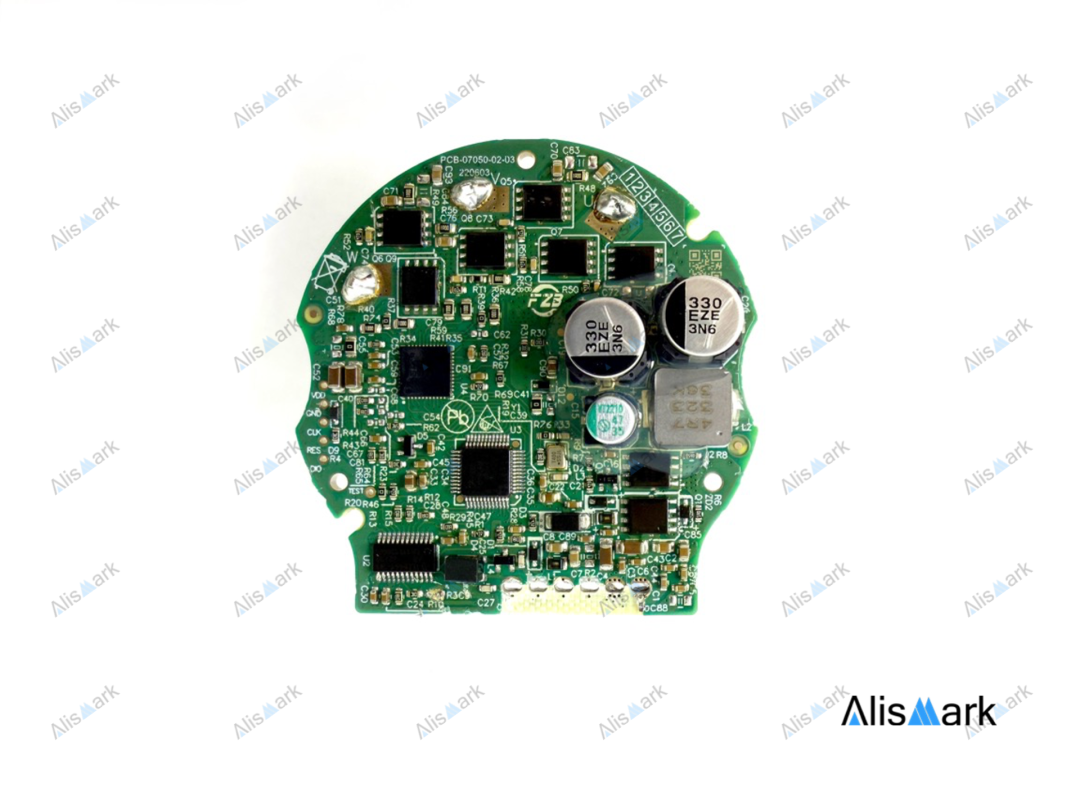

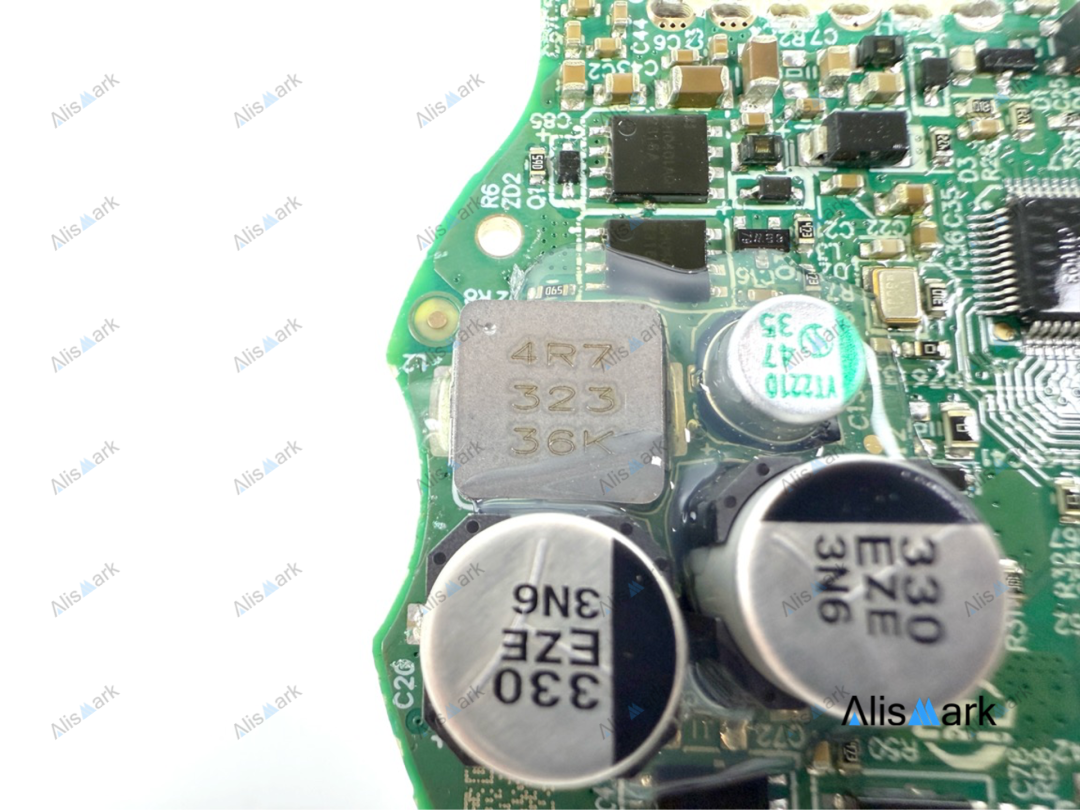

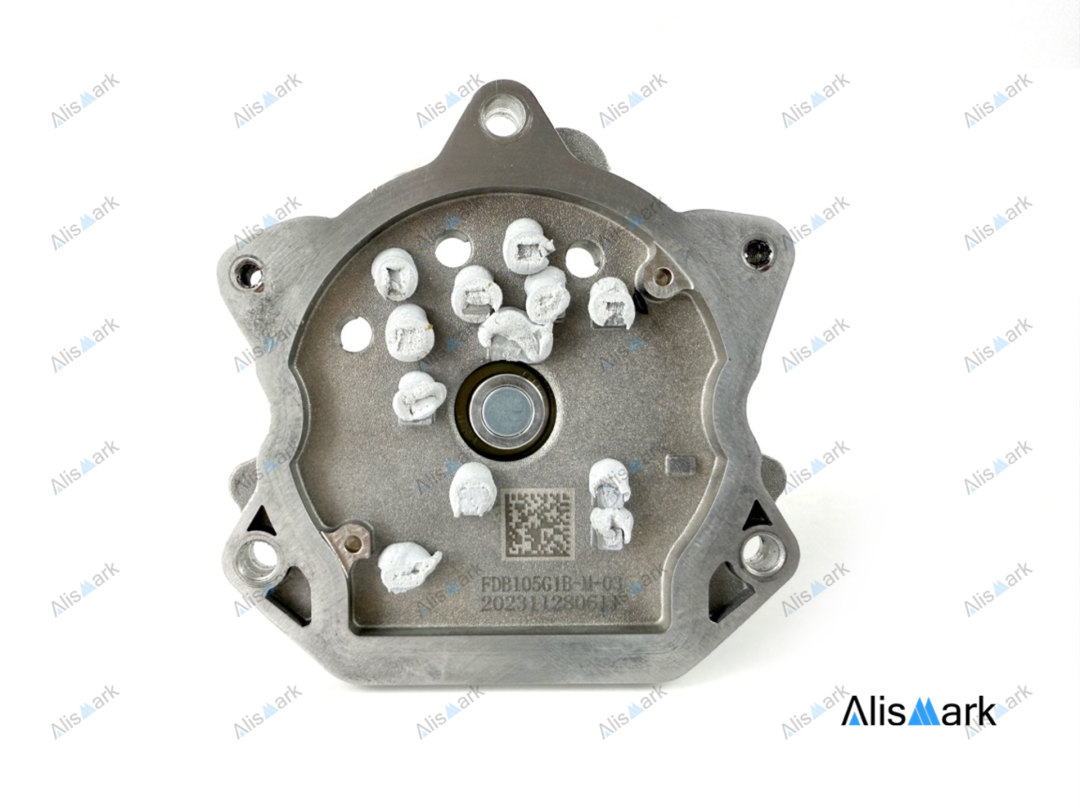

與轉子端蓋連接的控制電路板

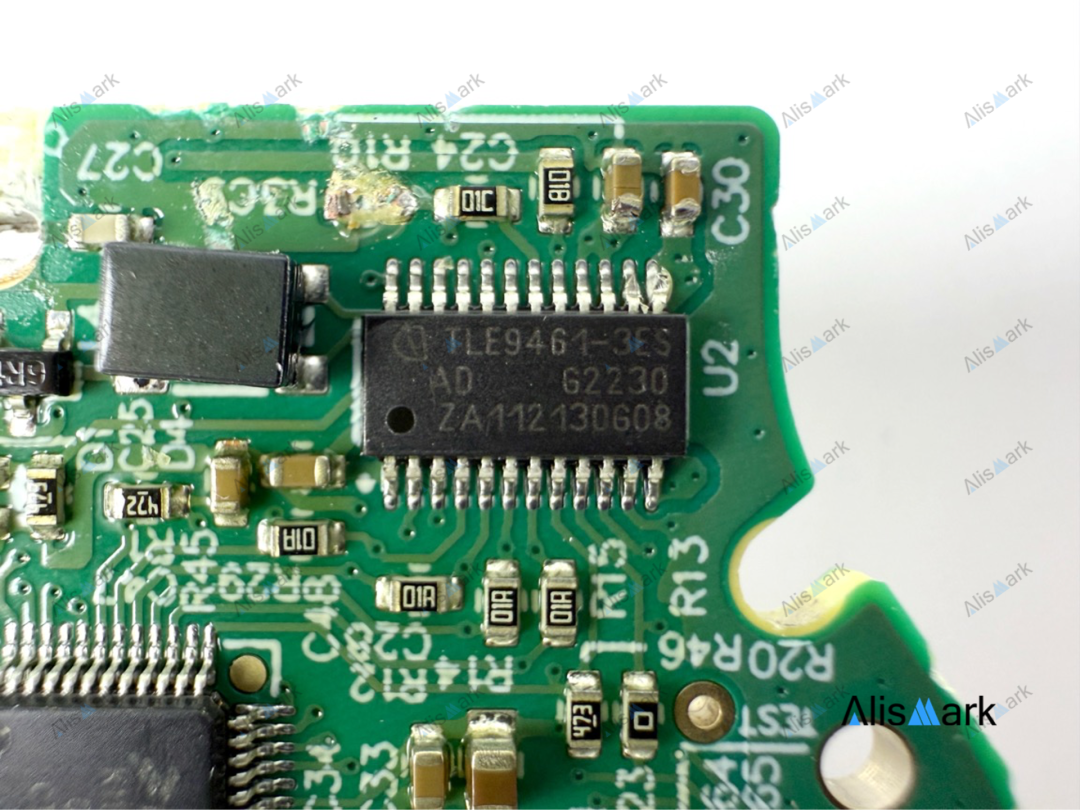

英飛凌的CAN通信芯片
TLE9461?3ES是Infineon 推出的 Lite CAN System Basis Chip（SBC），集成 5?V LDO 穩壓器、高速 CAN FD 收發器和看門狗等功能，適用于汽車領域的 CAN 總線接口和主控供電管理。
Elmos的驅動芯片

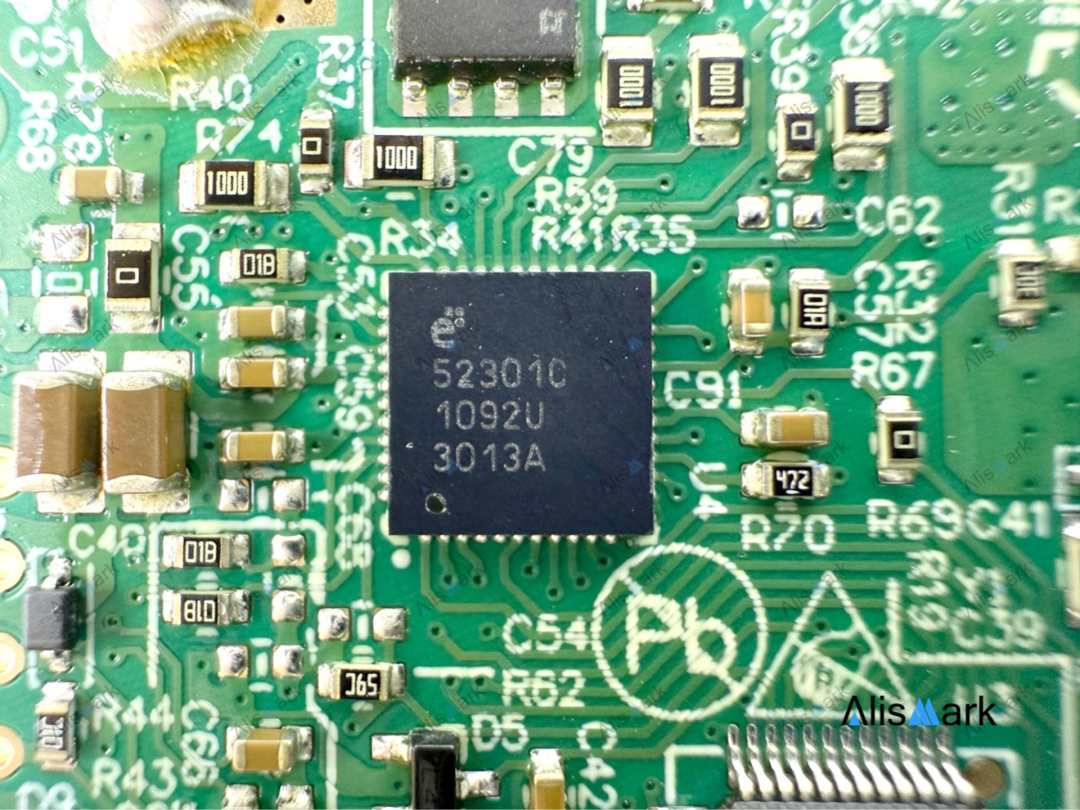

艾爾默斯Elmos E523.01C：B6 橋式 FET 驅動系統基礎芯片（SBC）：三通道半橋驅動器，內置LIN 收發器、PWM 接口、供電穩壓與監控功能。
恩智浦的主控芯片

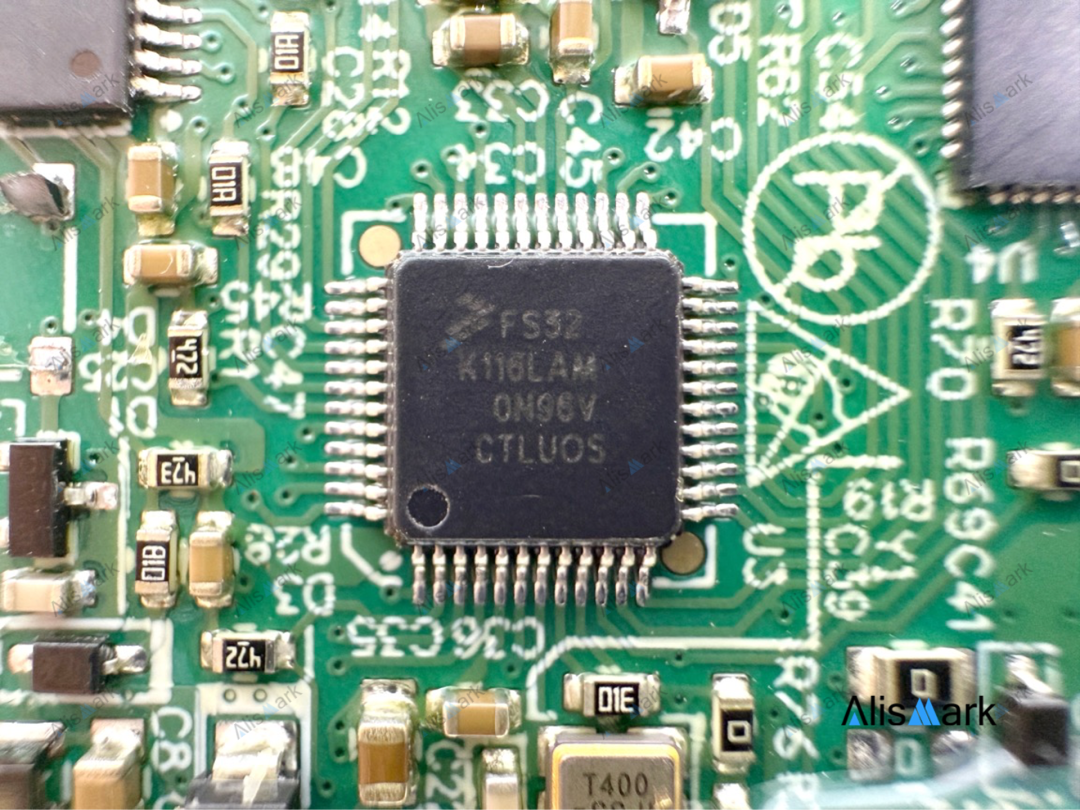

FS32K116LAM屬于NXP 的S32K1 系列微控制器，基于 ARM Cortex?M0+ 內核，最高運行頻率48?MHz，具備 AEC?Q100 汽車級資格認證，專為高可靠性車載系統和工業應用設計。
核心：32?位 ARM Cortex?M0+
主頻：48?MHz
閃存：128?KB
RAM：17?KB SRAM；EEPROM：2?KB
電壓：2.7?V?至?5.5?V 寬電源兼容
溫度等級：–40?°C到+125?°C（車規級）
型號：JMSH0401AGQ?13

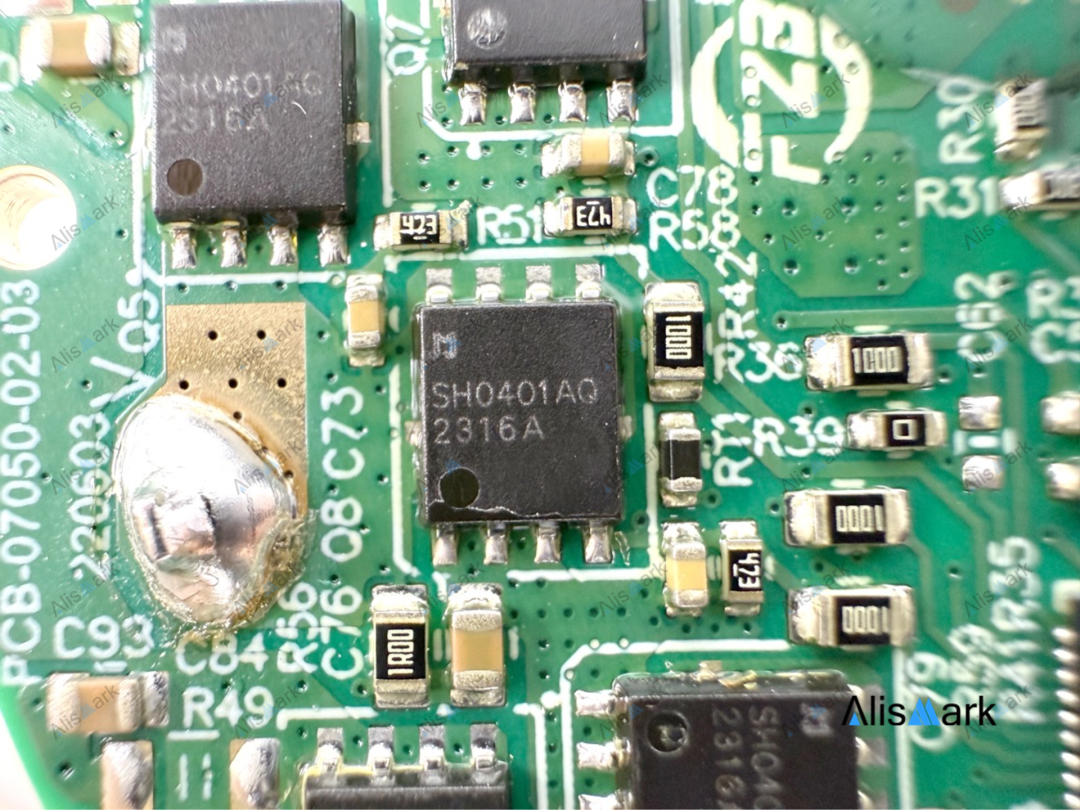

類型：N?溝道功率 MOSFET（車規級）
額定漏源電壓：40?V
典型導通電阻：約 1.3?mΩ @ V_GS = 10?V，I_D = 20?A
通過標準：符合汽車 AEC?Q101 質量認證，符合 RoHS/無鹵要求

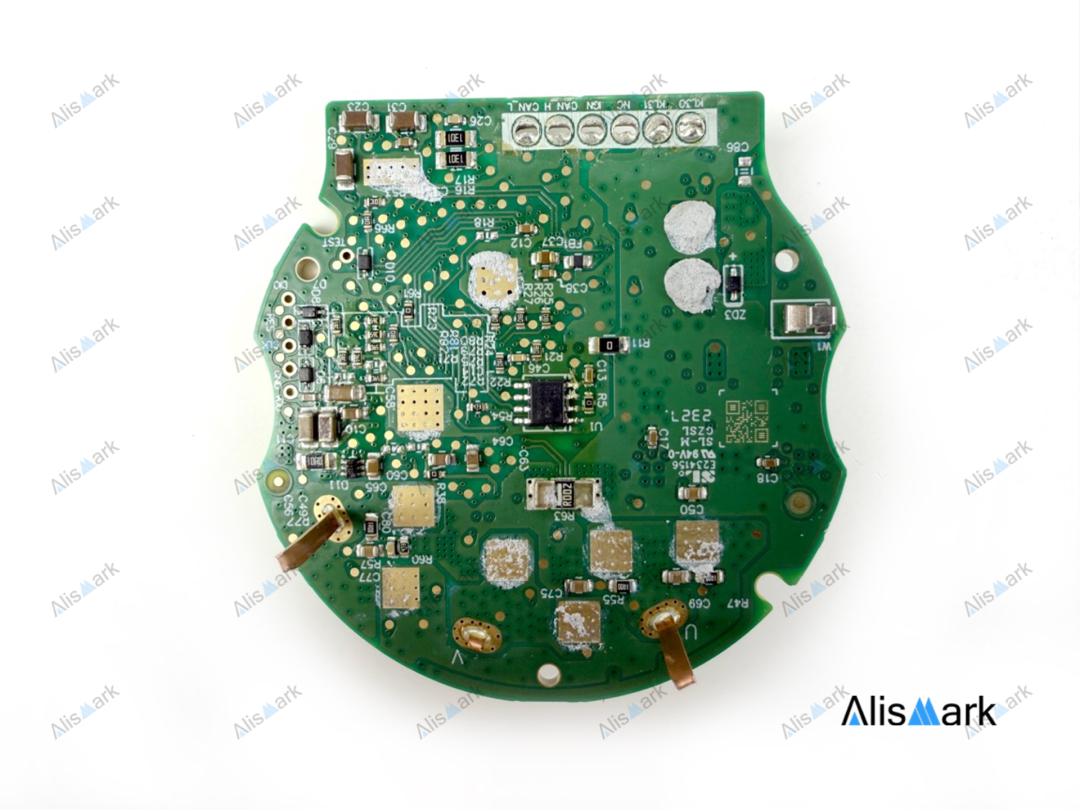

控制電路板的背面
MagnTek的霍爾感應芯片
位于控制電路板背面正中央的霍爾感應芯片，與電機轉子軸上的霍爾磁環一起，檢測電機轉速。

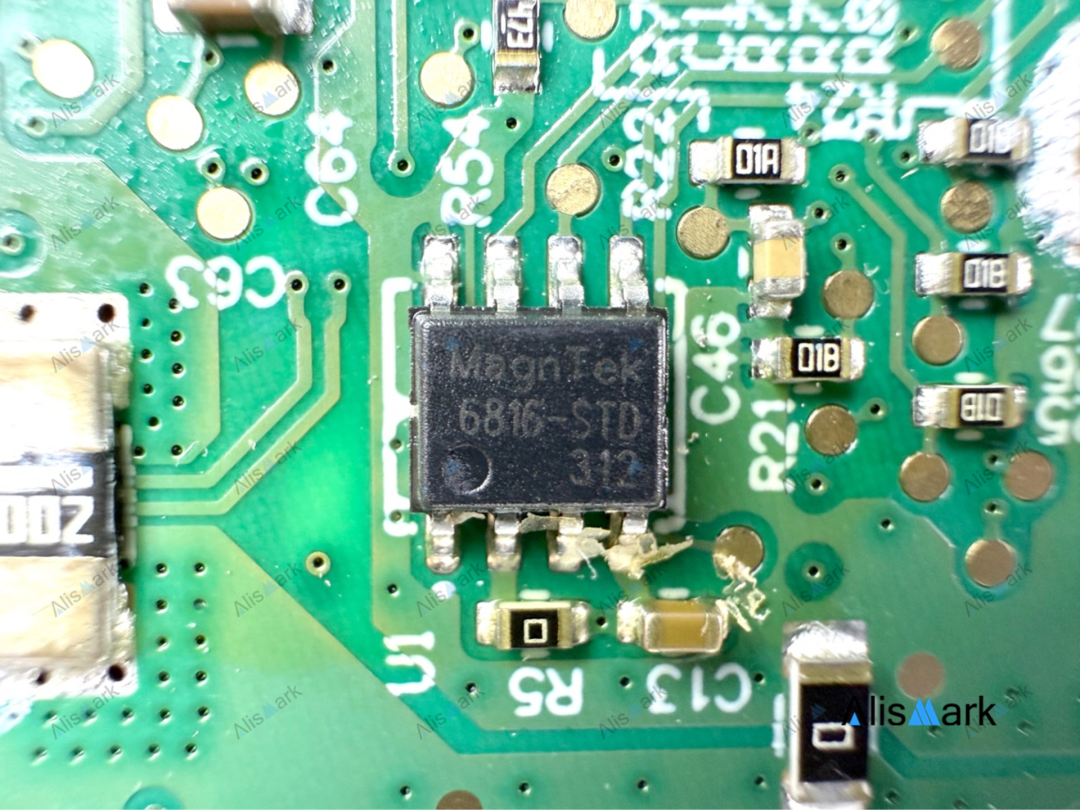

MT6816芯片是MagnTek最新推出的第三代磁性角度編碼器IC，即MT6815的全新升級芯片，基于各向異性磁阻（Anisotropic Magnetoresistive，簡稱AMR）技術和專有的信號處理技術實現了0°~360°的絕對角度測量。

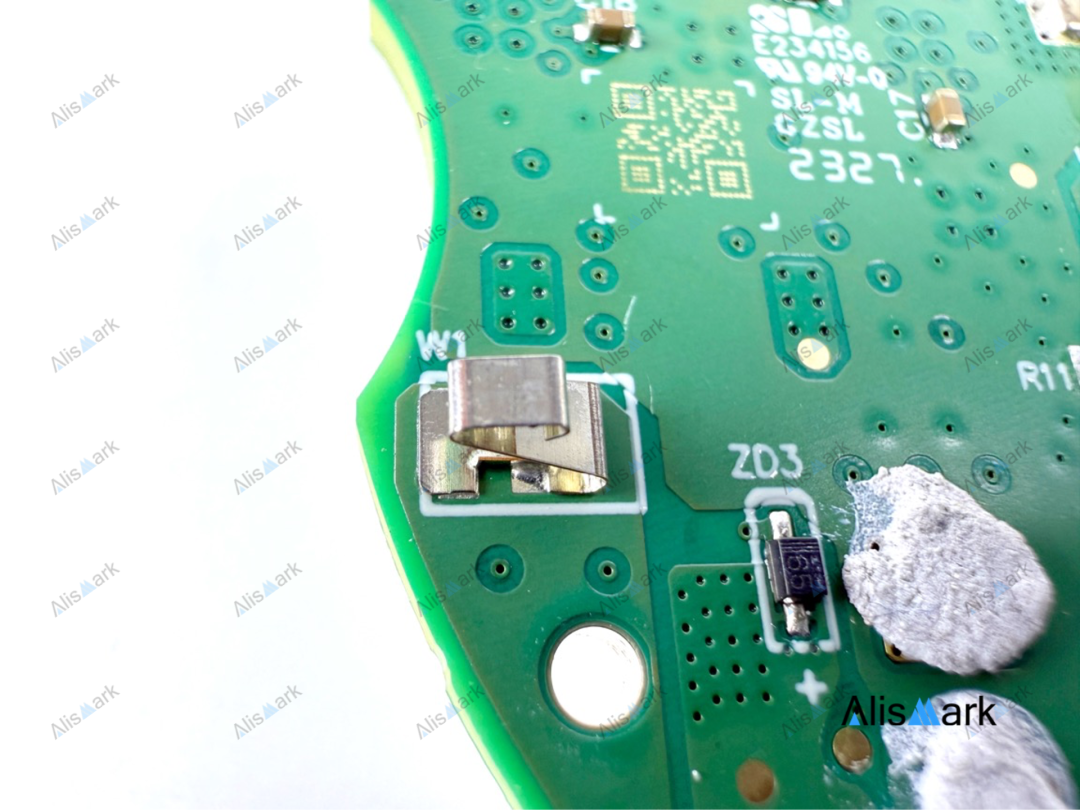

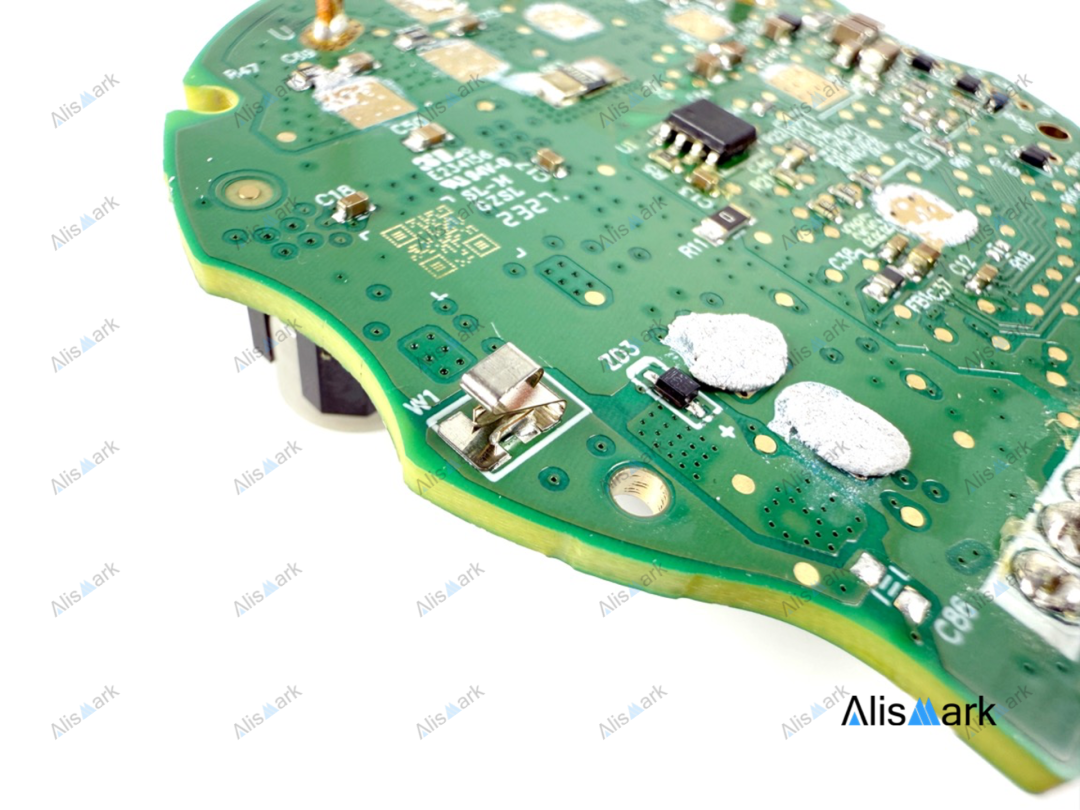

印刷電路板上的接地彈片，金屬材質
3.

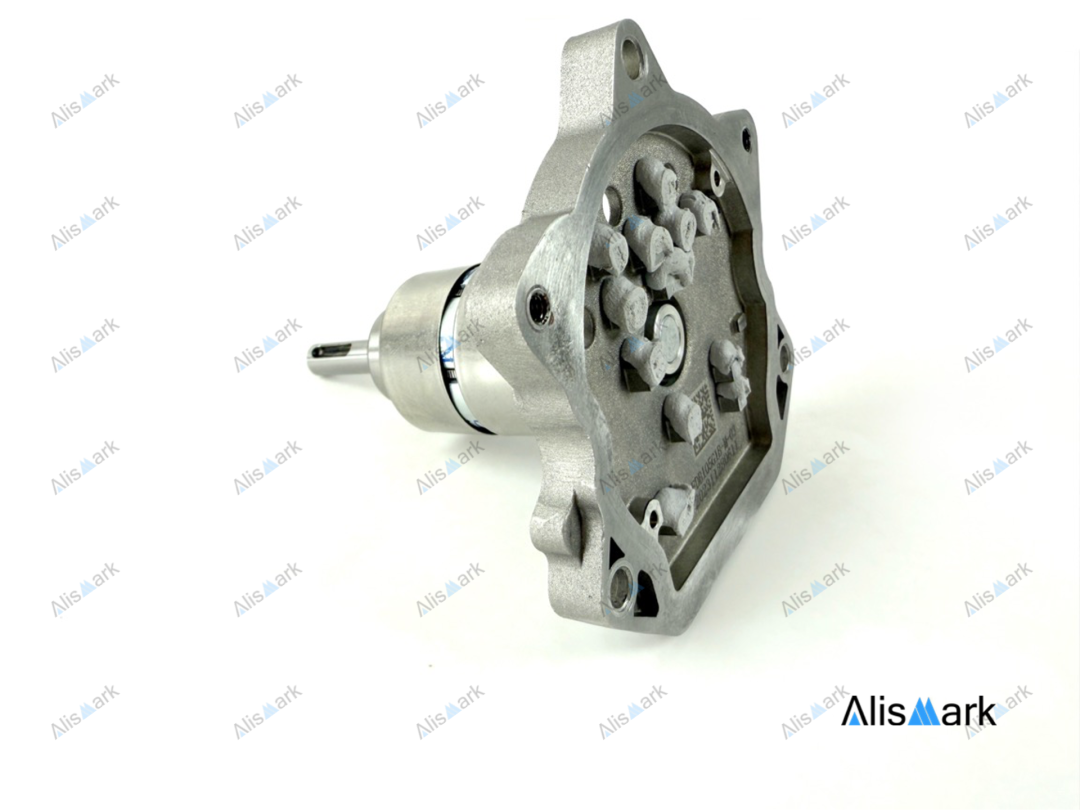

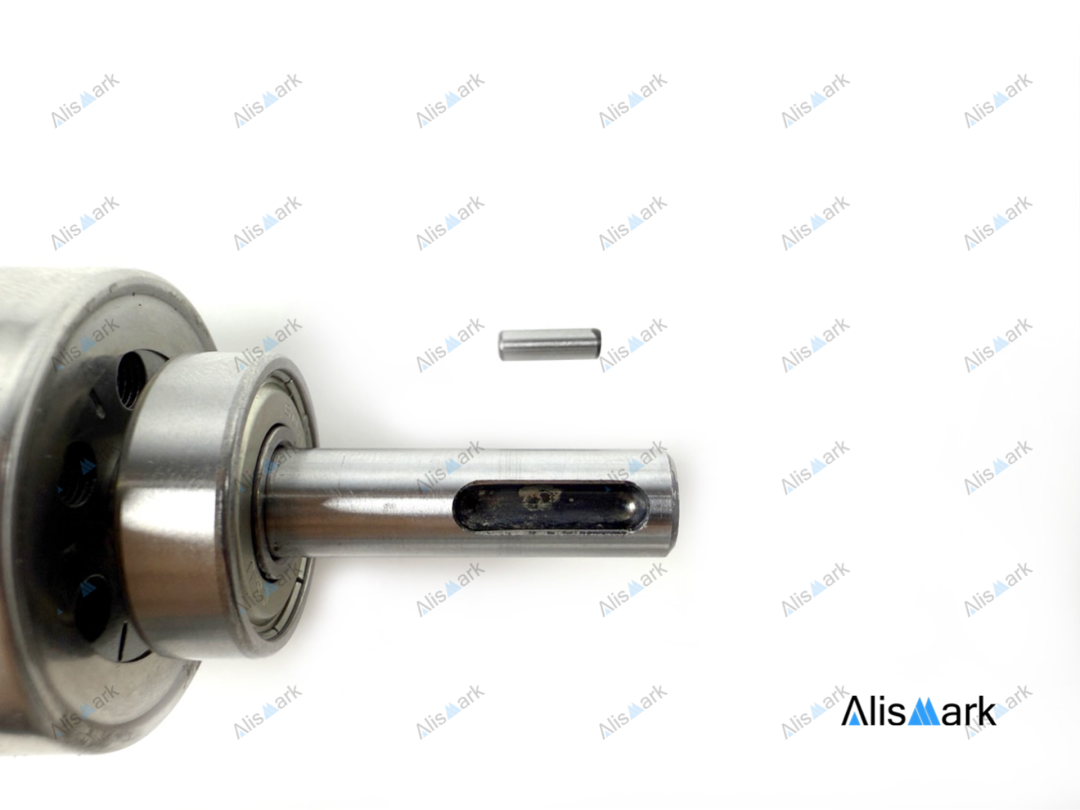

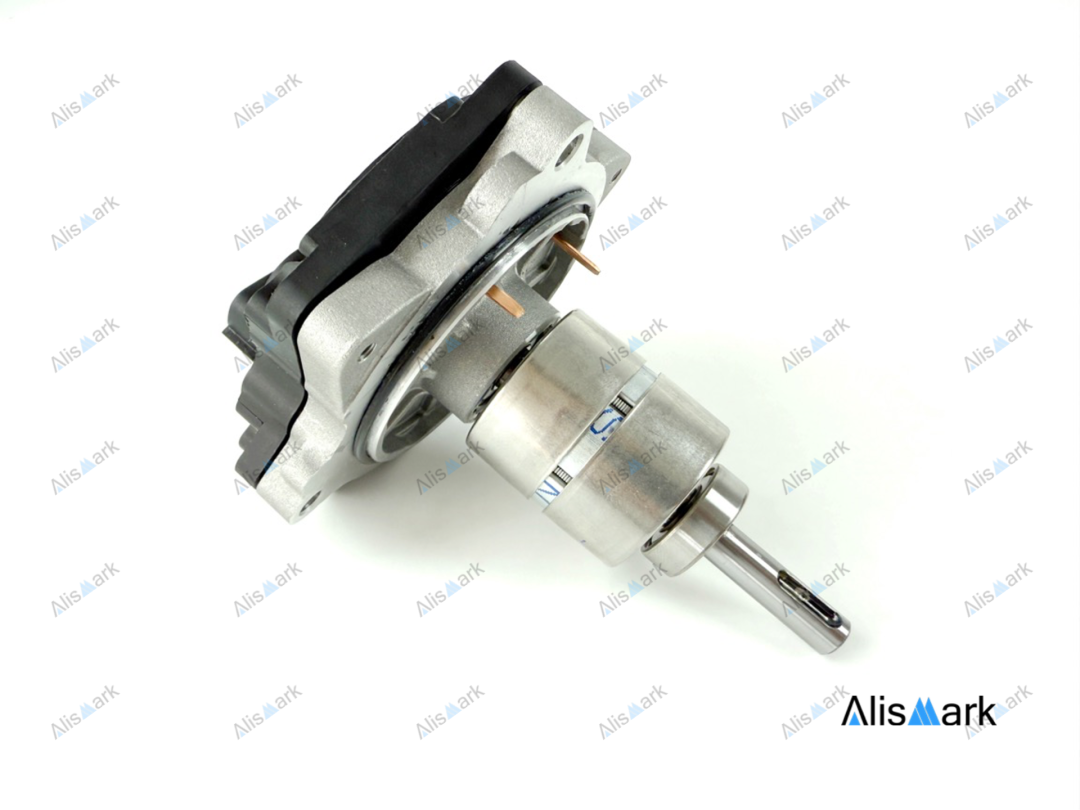

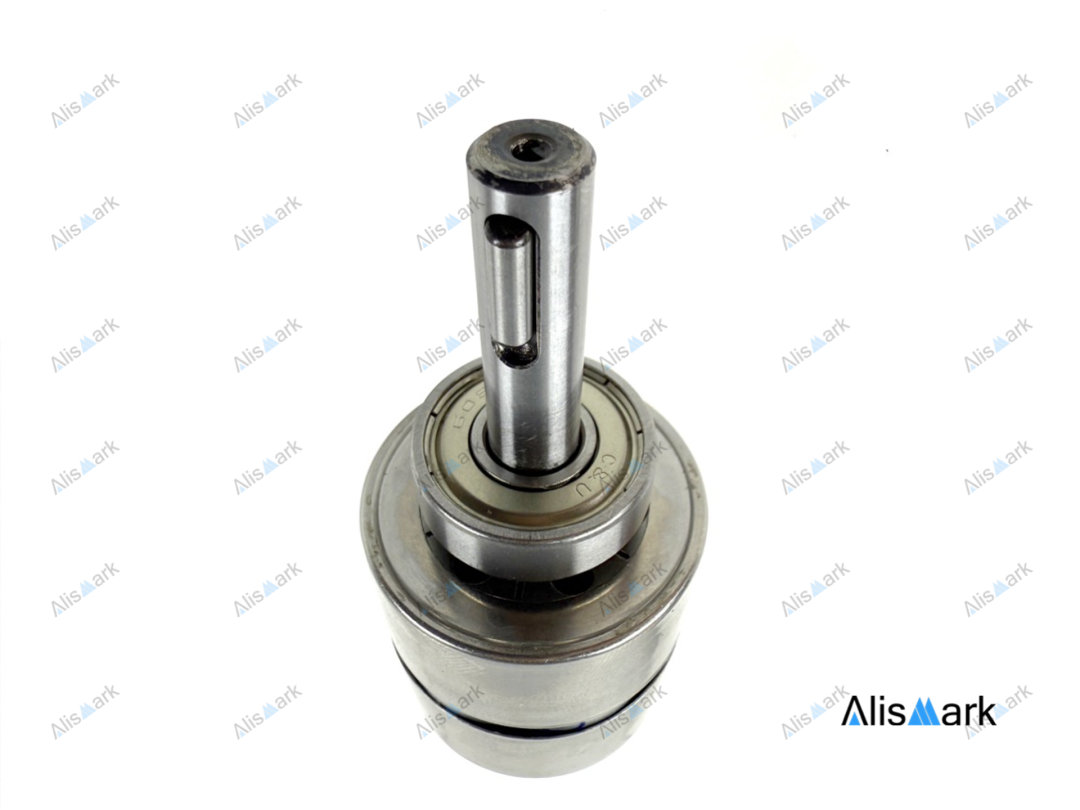

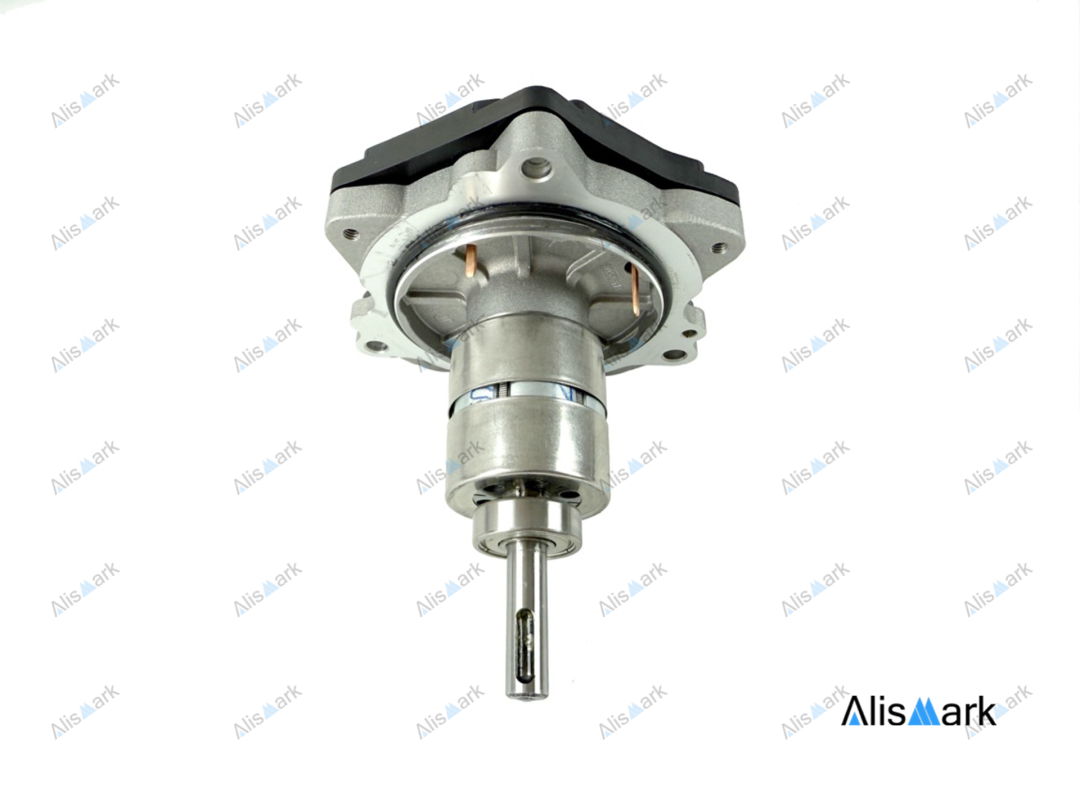

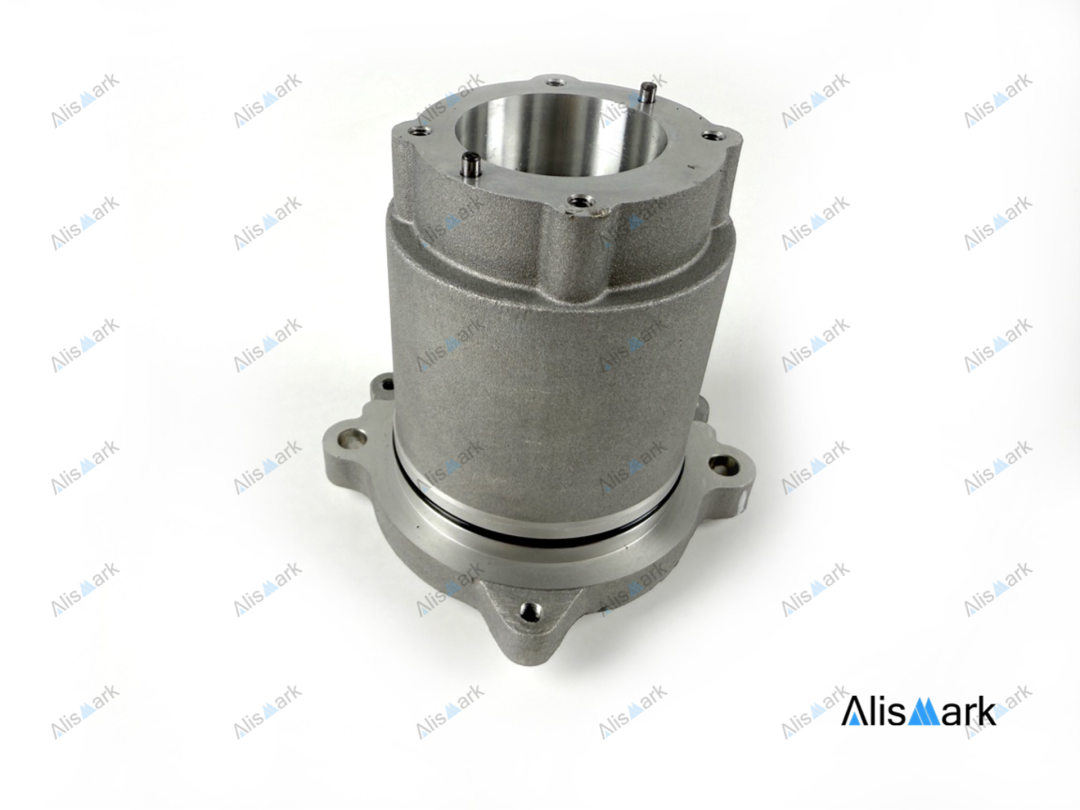

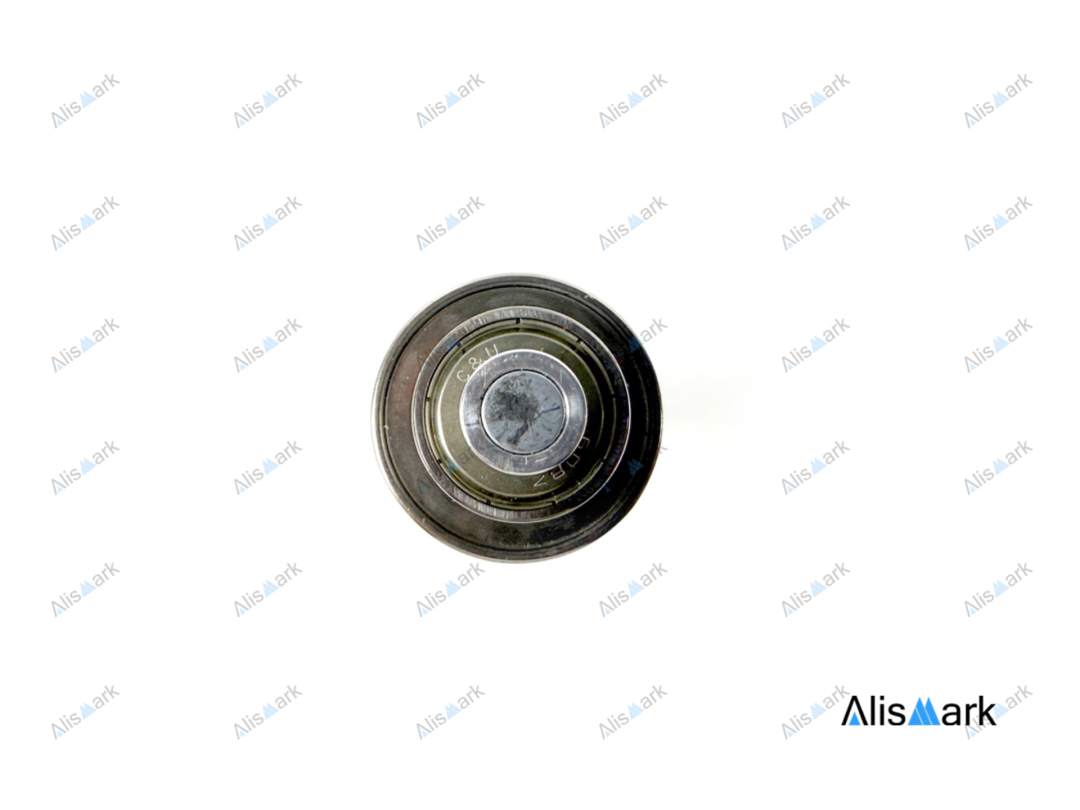

三相無刷電機

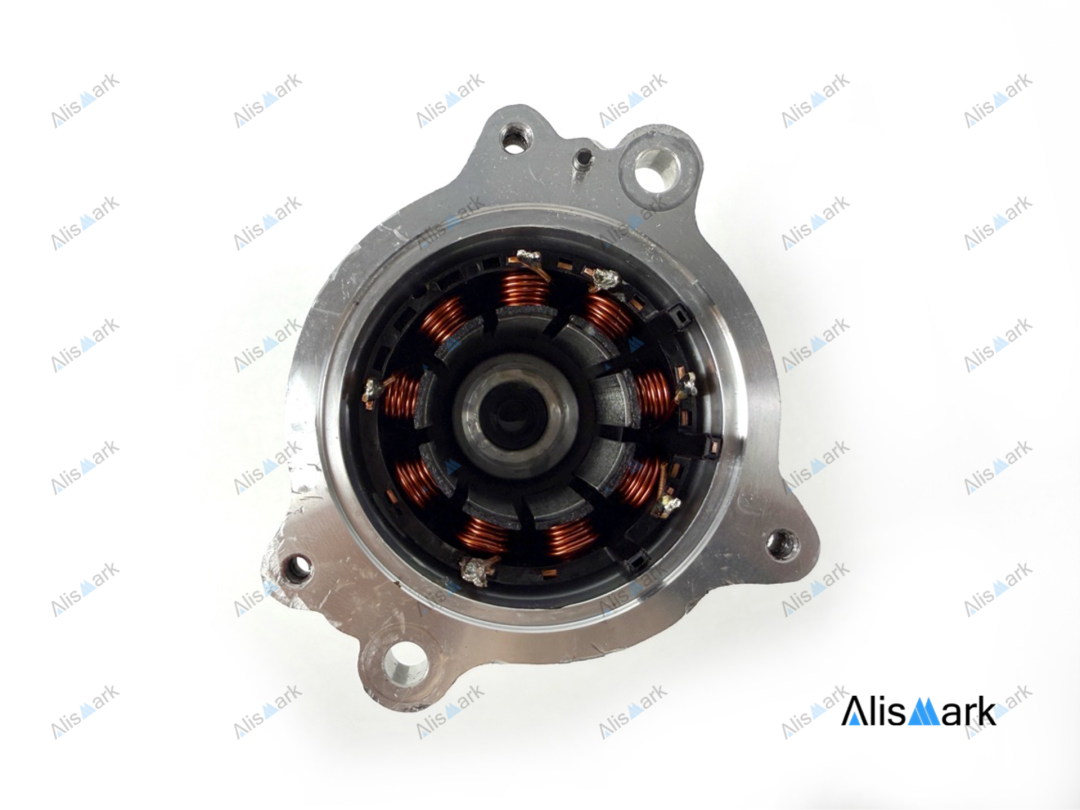

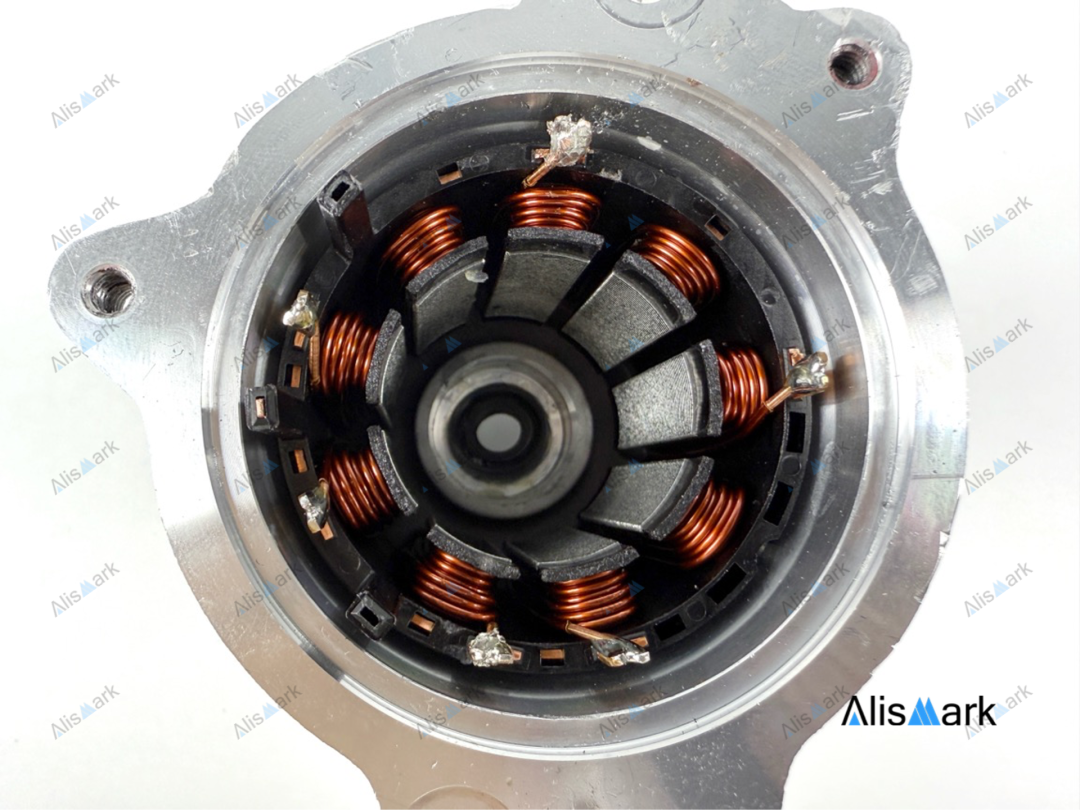

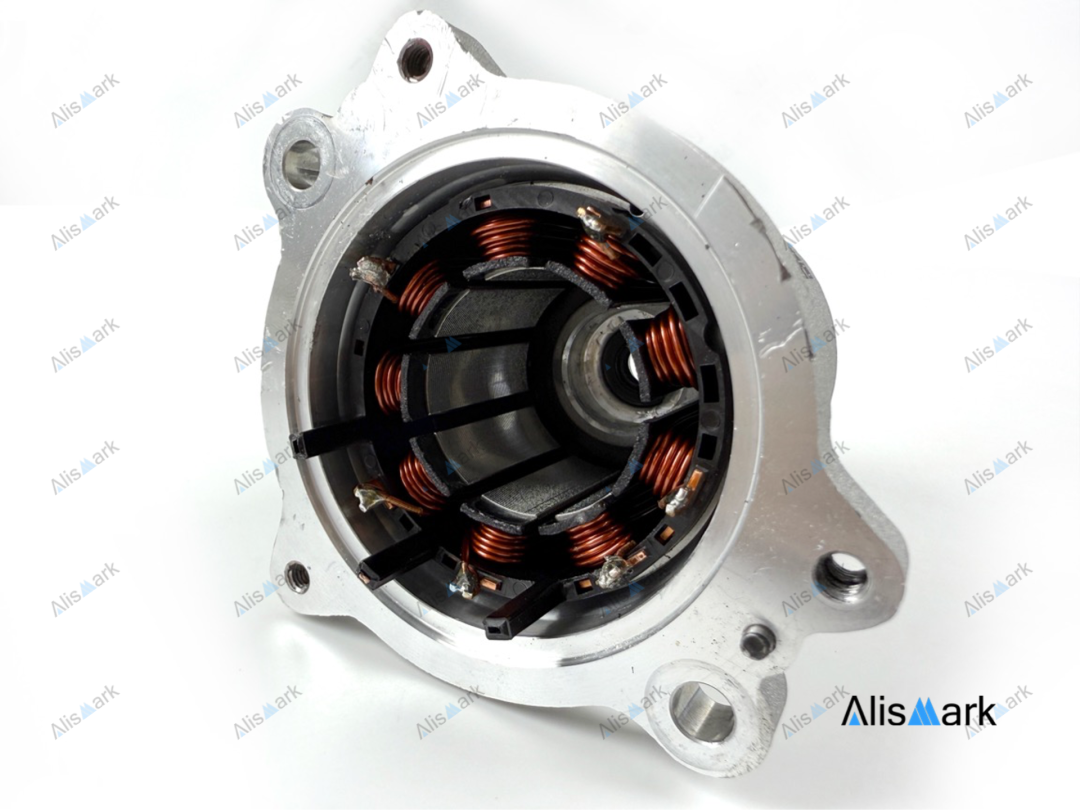

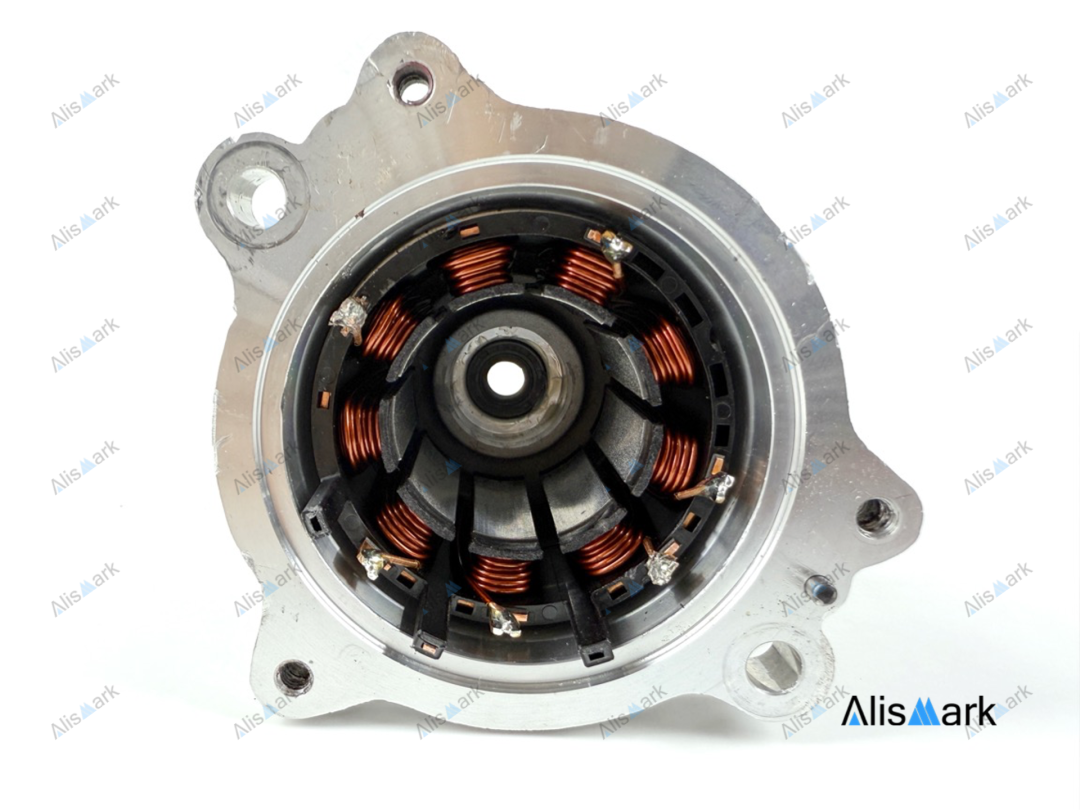

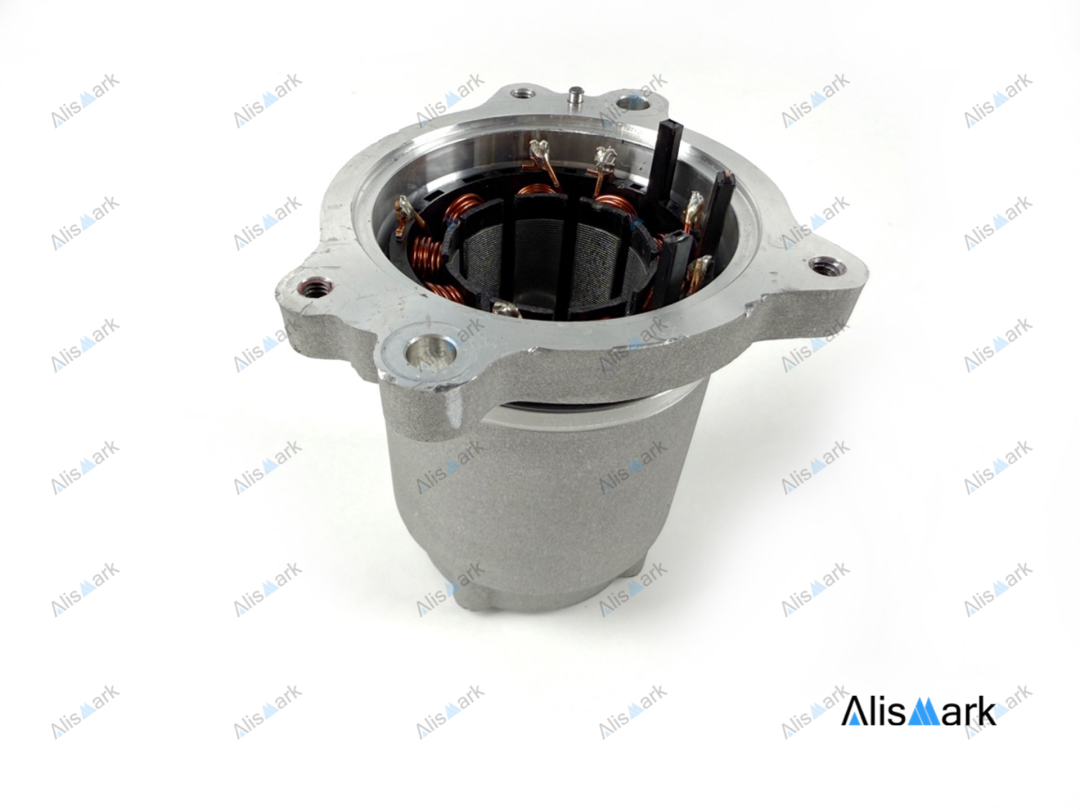

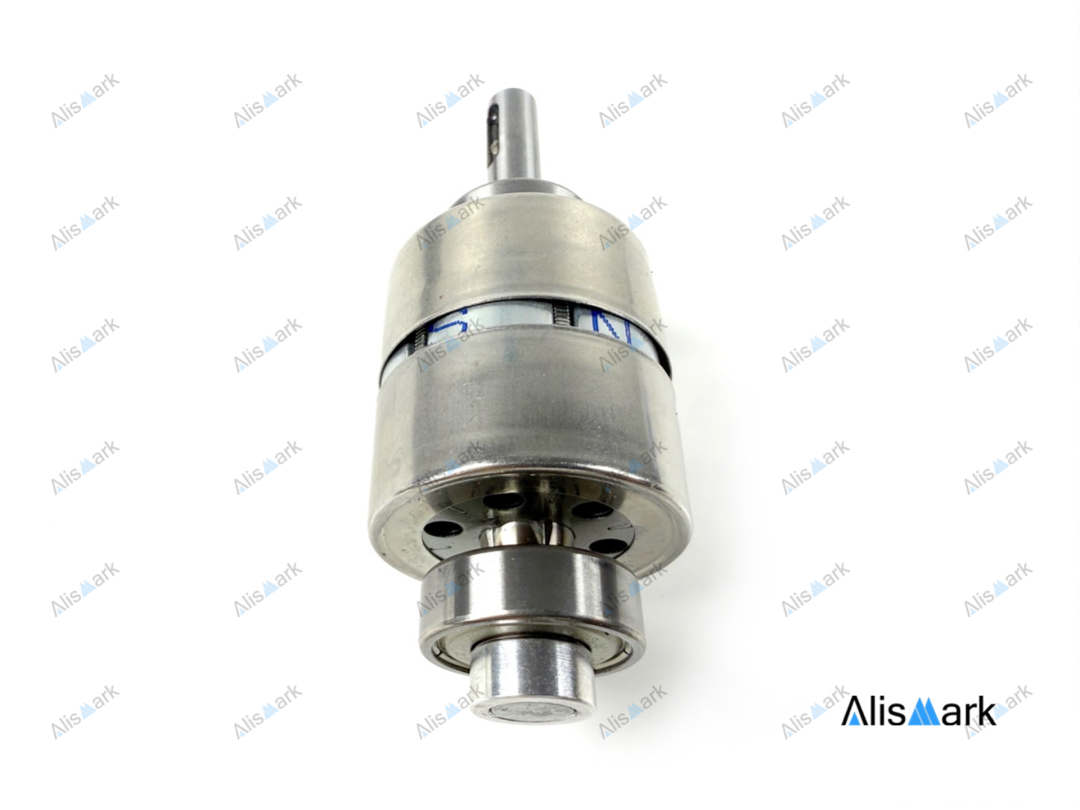

該電機由定子繞組和內部的轉子磁鋼組成，是整個油泵動力的核心來源。
特點：
高功率密度，適配12V/48V供電系統
無刷結構帶來更長的壽命與更低的維護需求
高效運轉，熱損耗更小

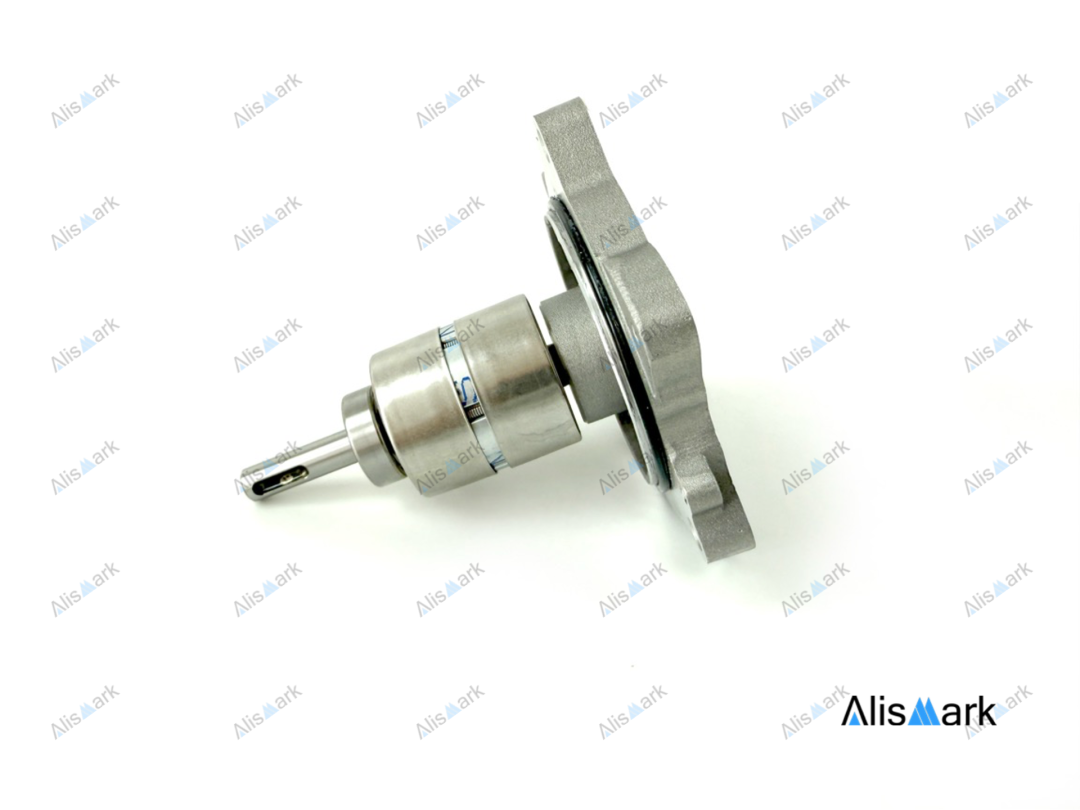

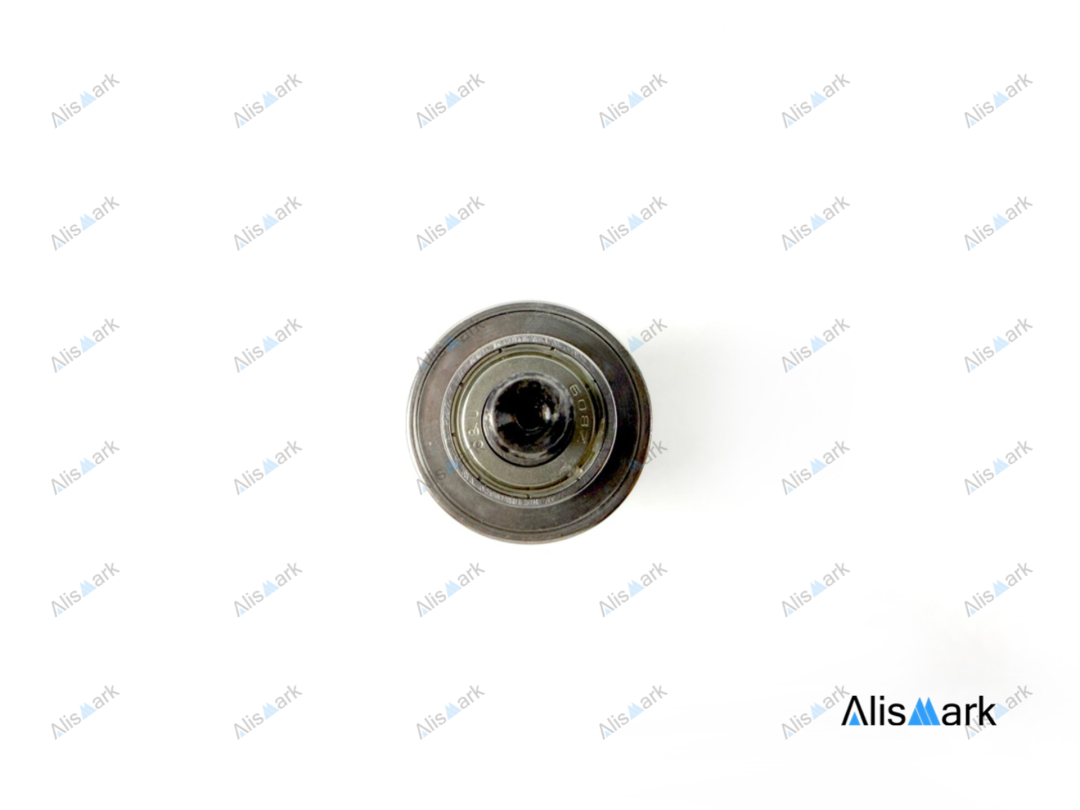

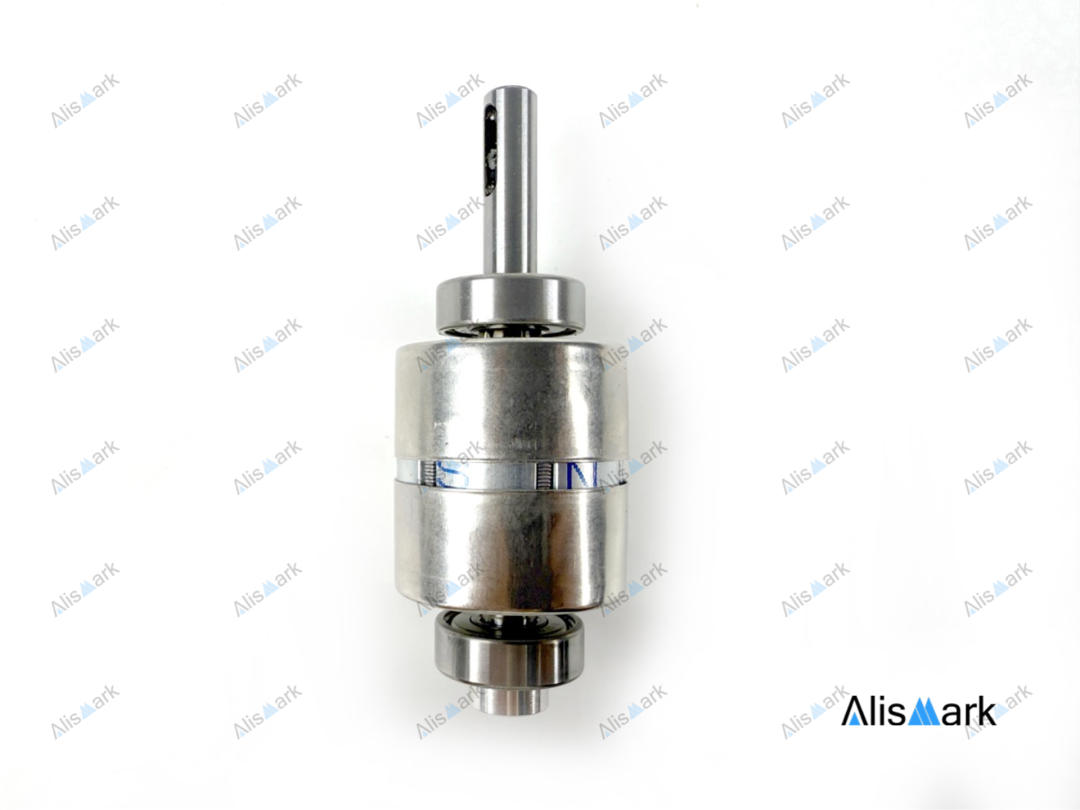

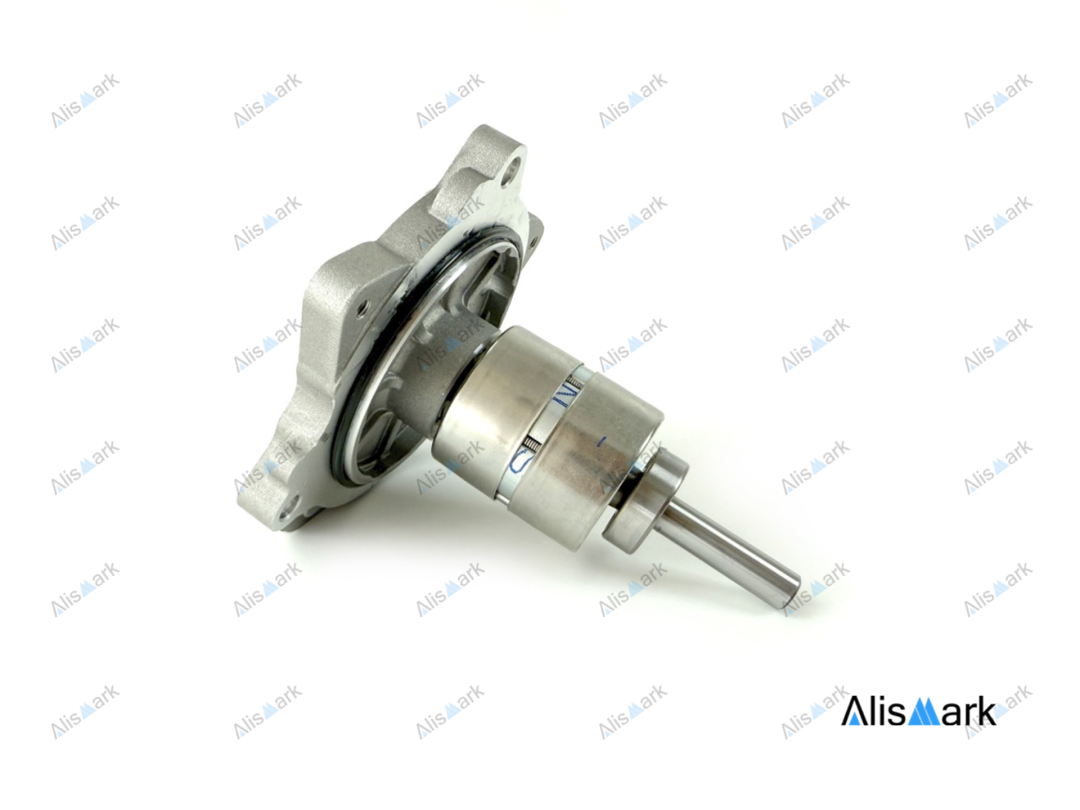

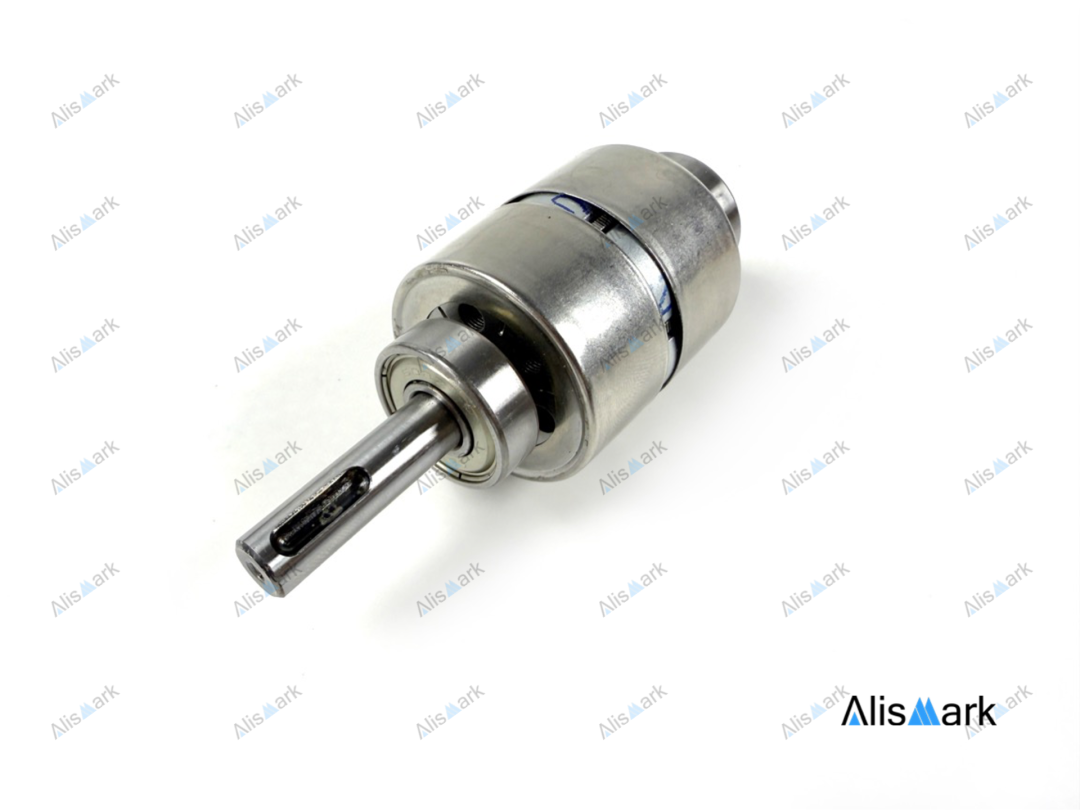

霍爾磁環

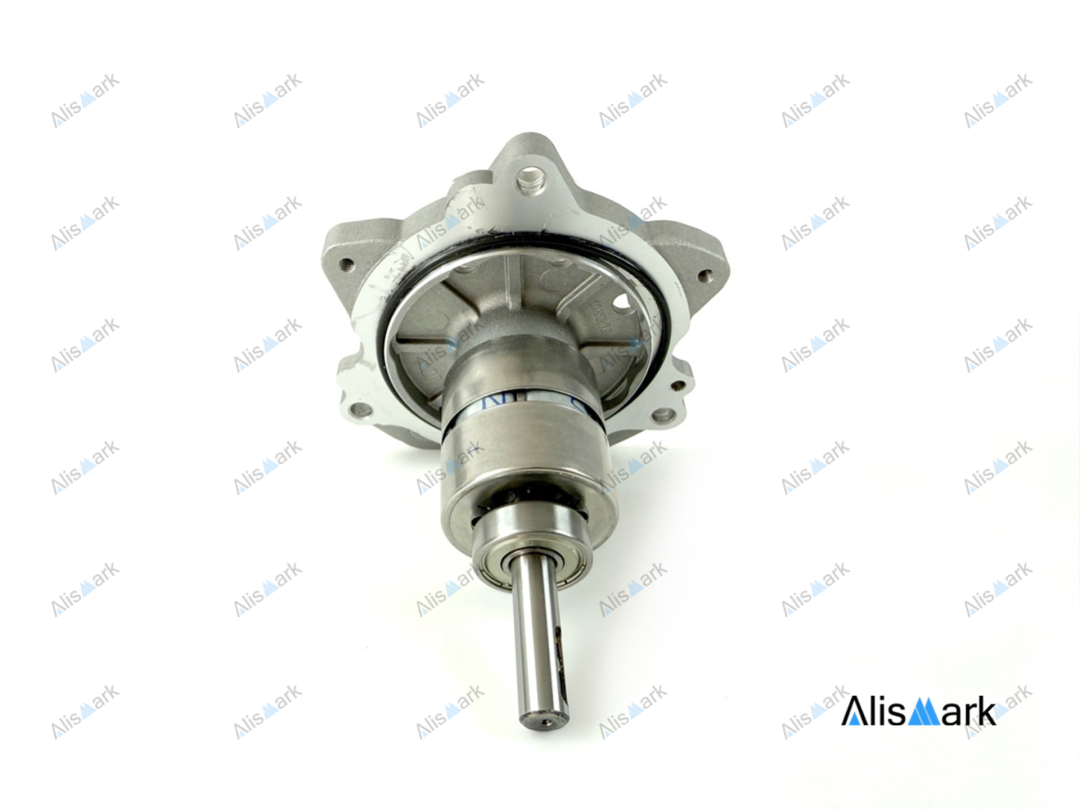

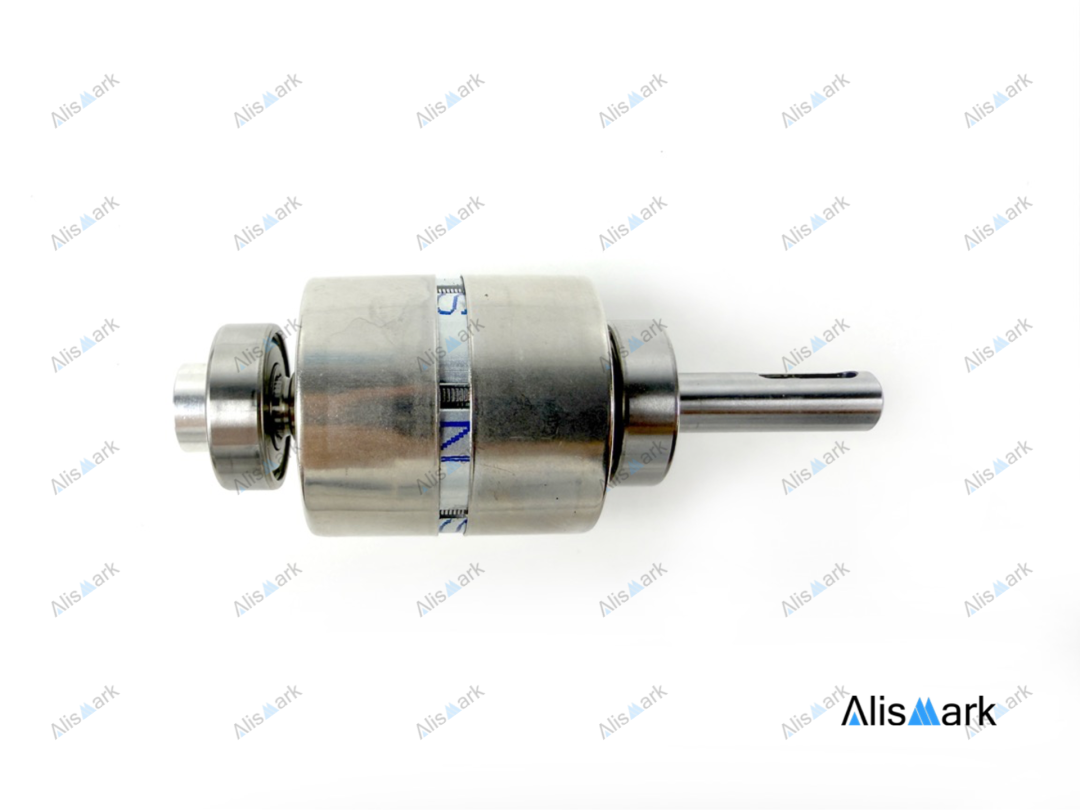

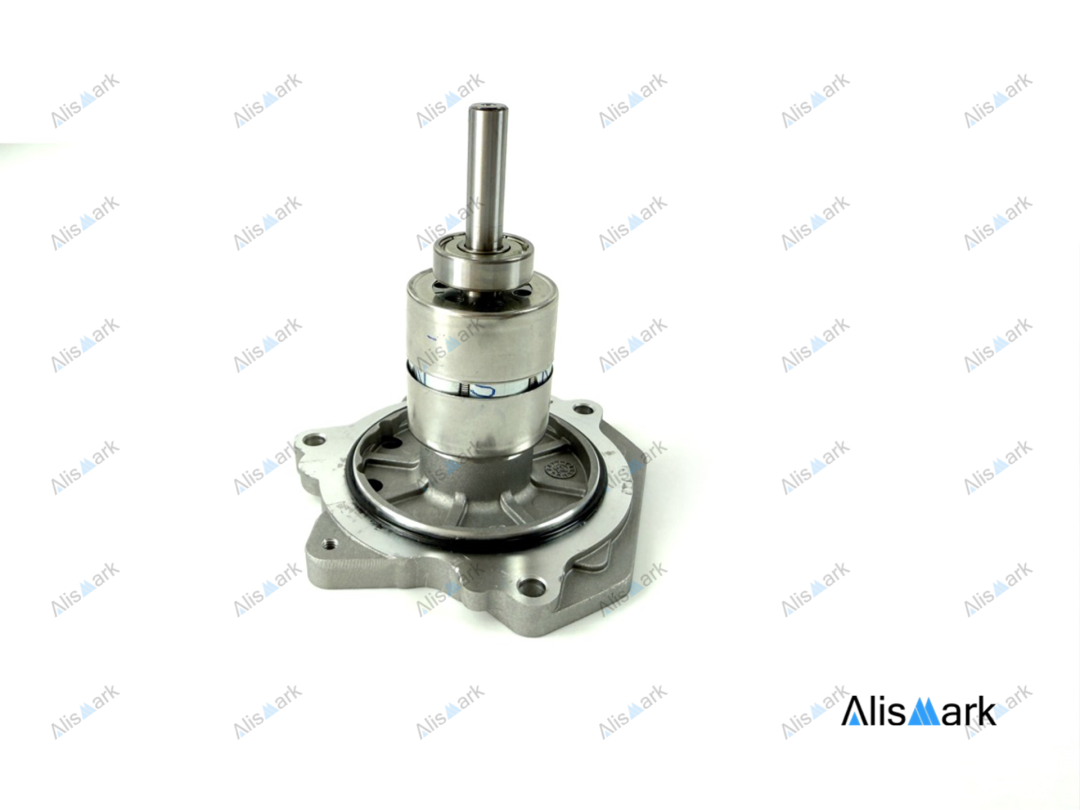

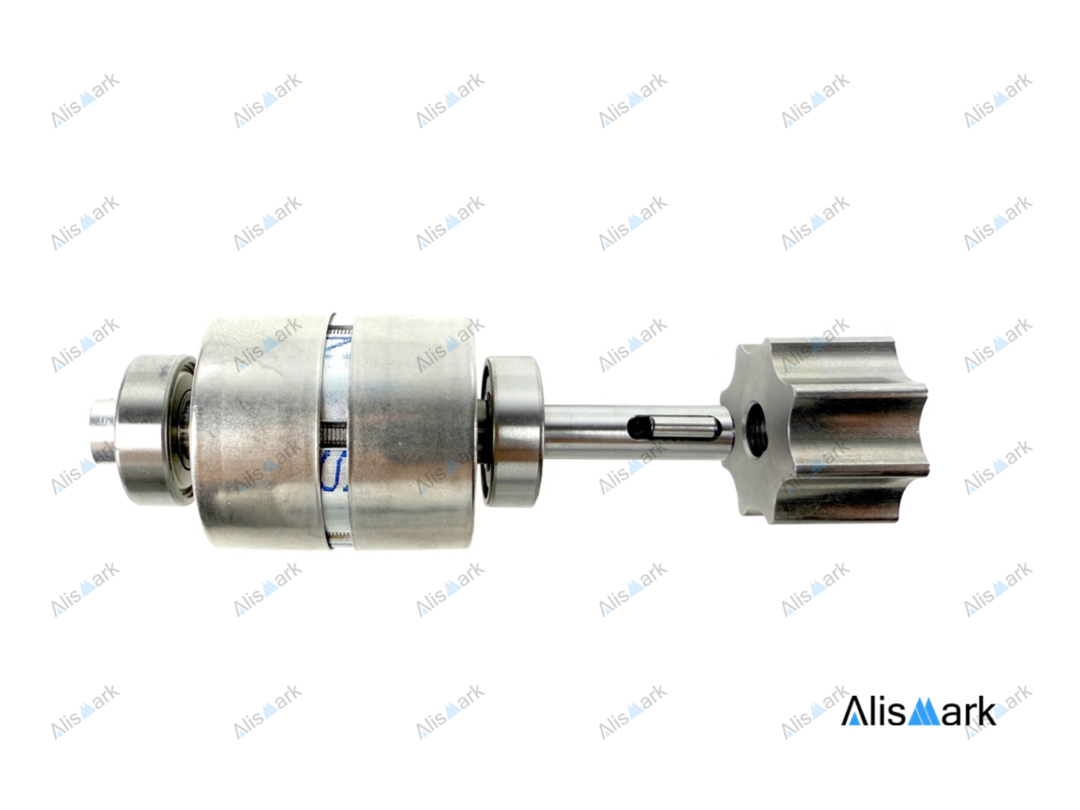

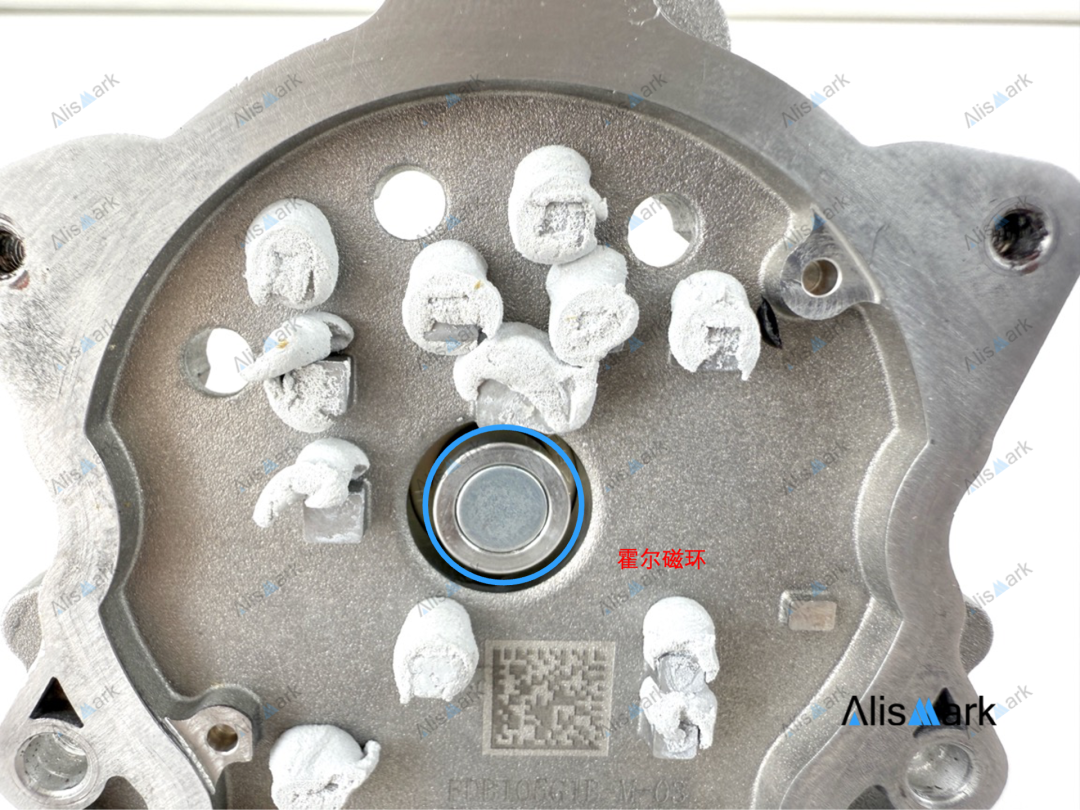

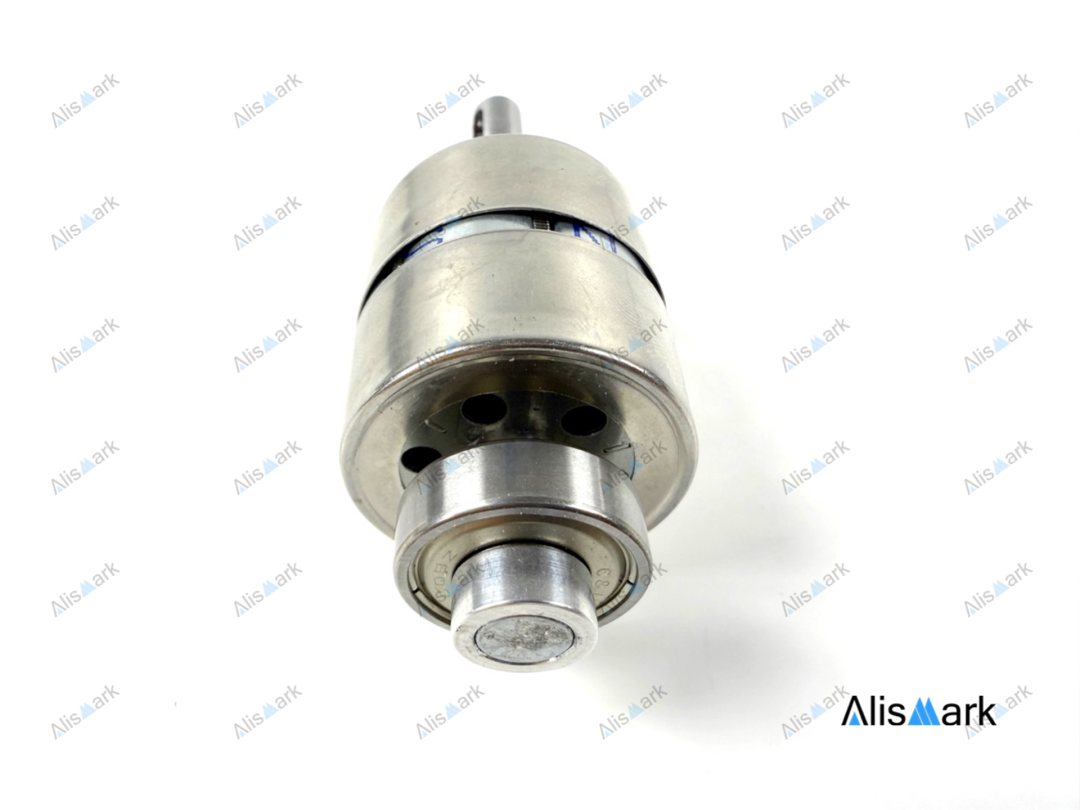

電機軸尾端固定一枚磁環，用于轉速檢測。磁環對應于控制板上的霍爾傳感器，實現轉速反饋，保障閉環控制精度。

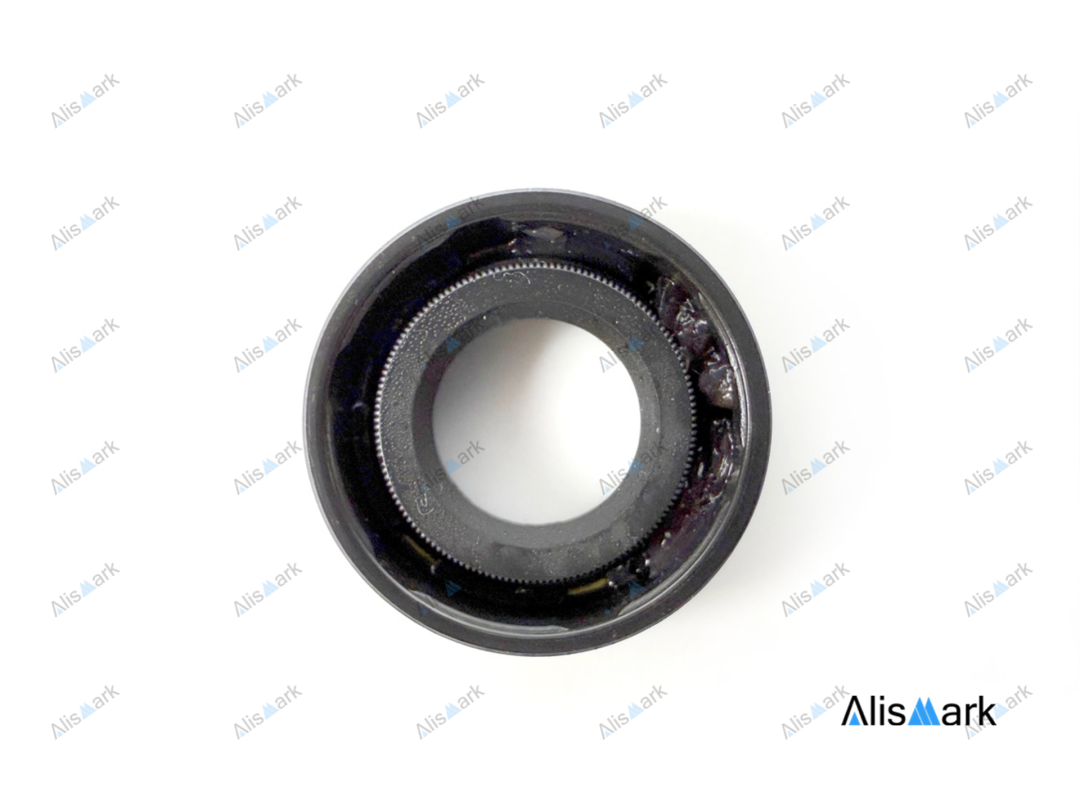

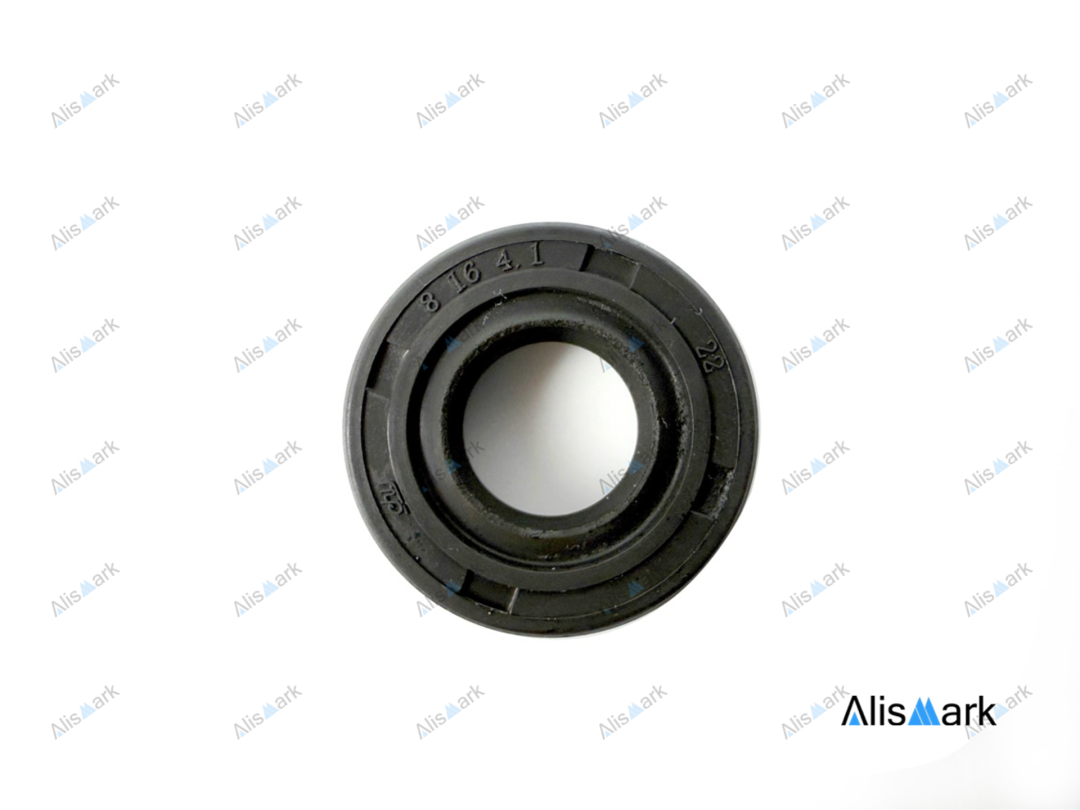

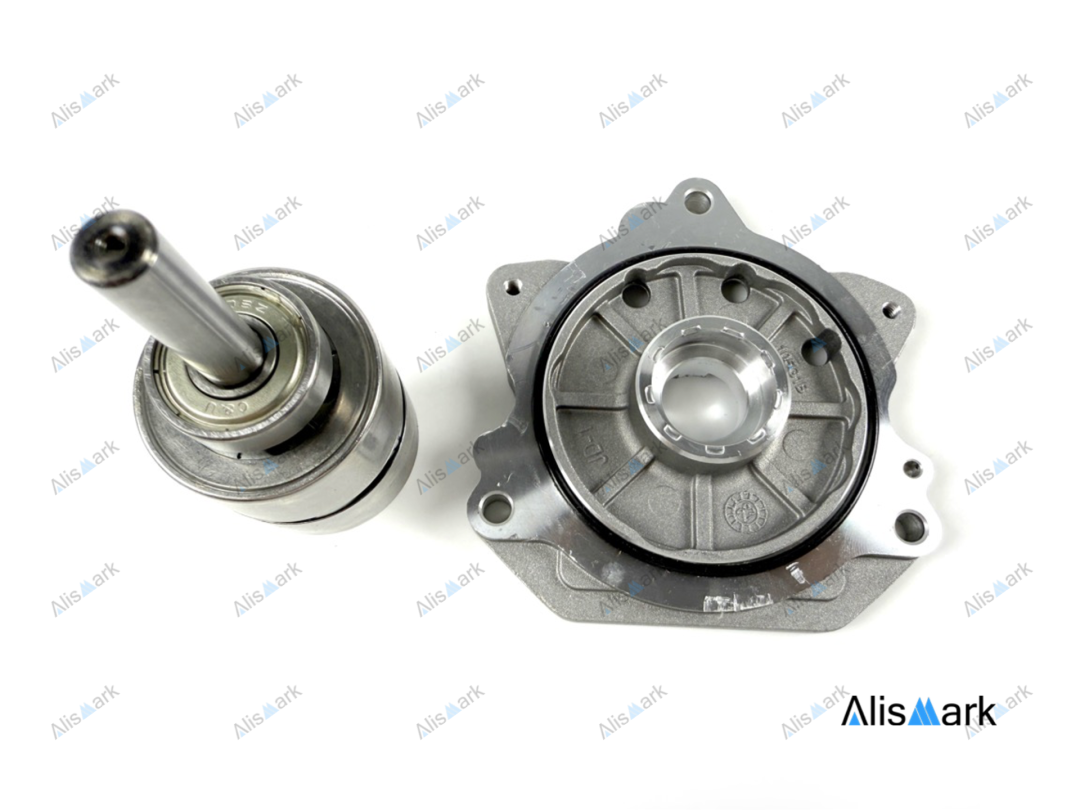

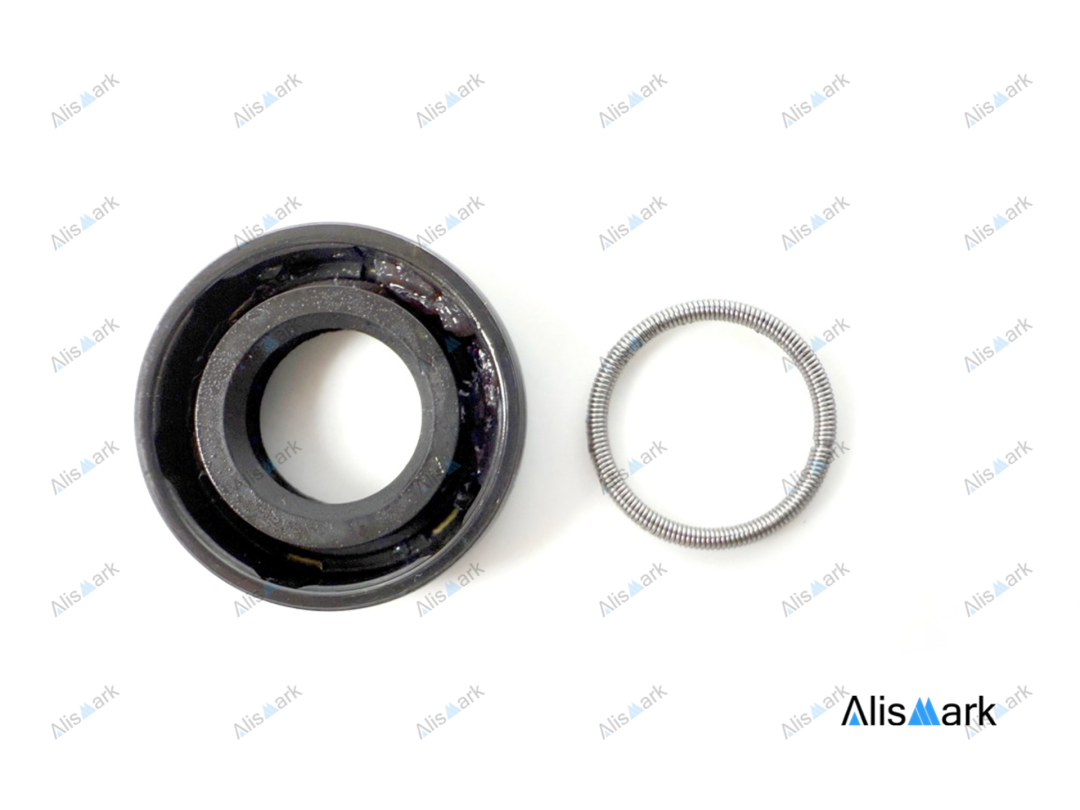

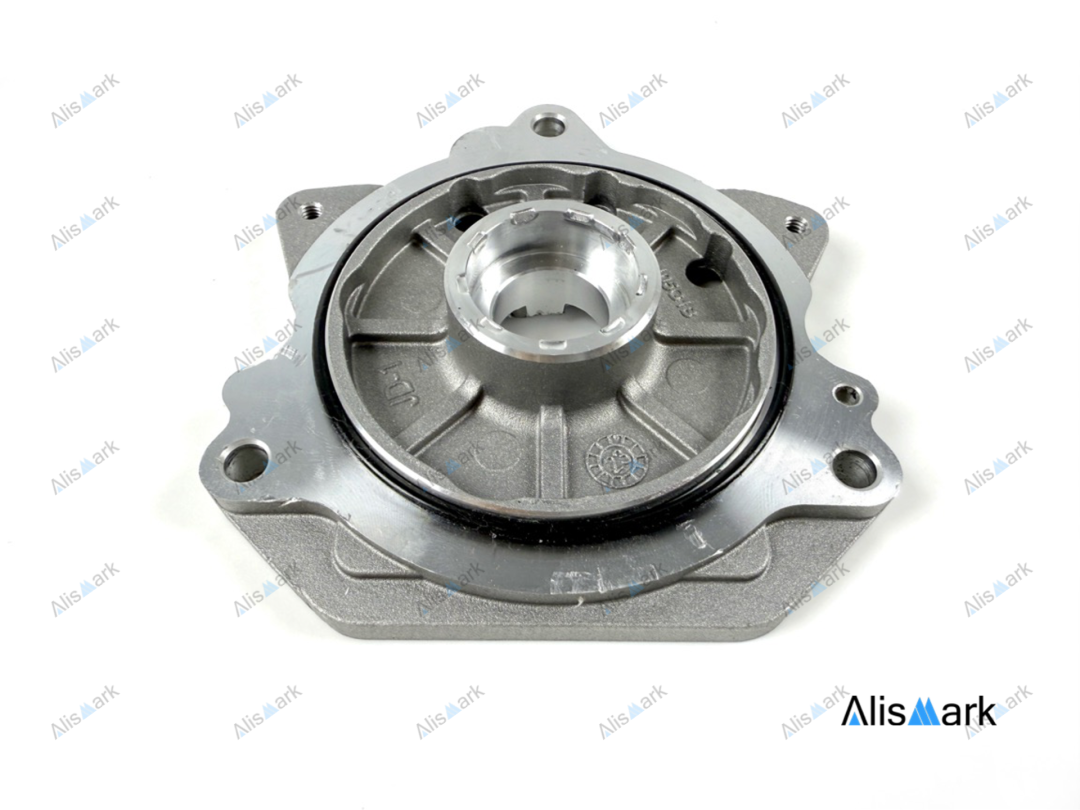

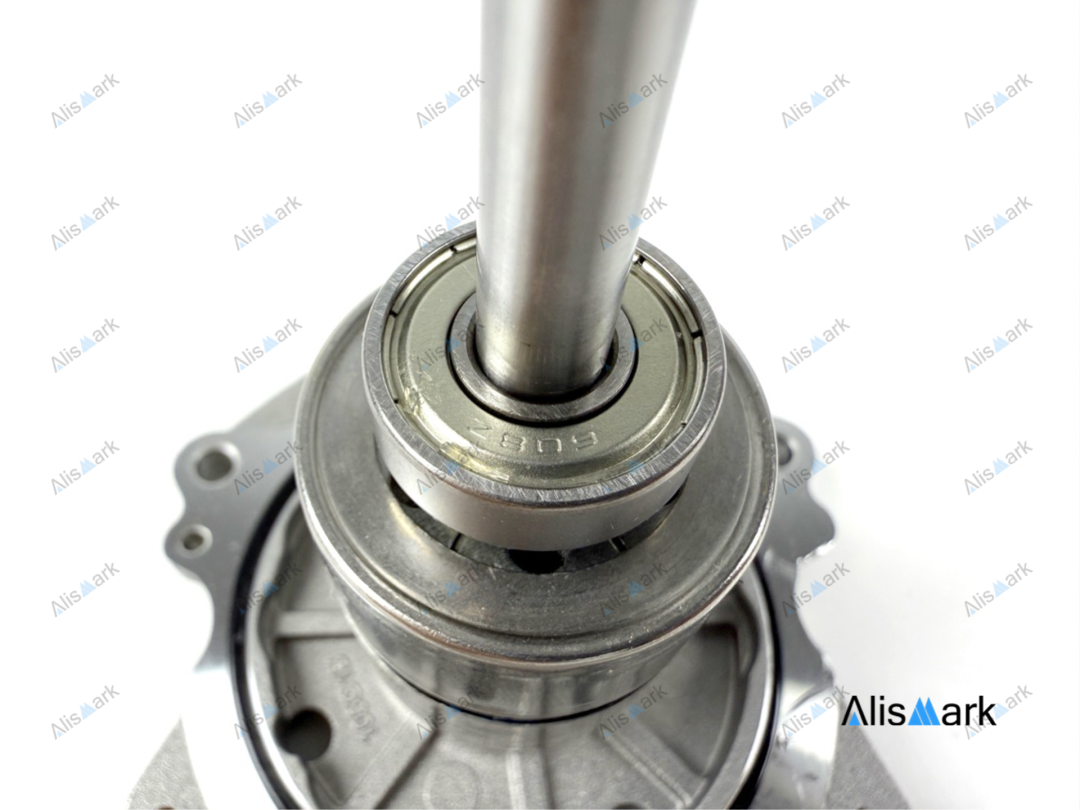

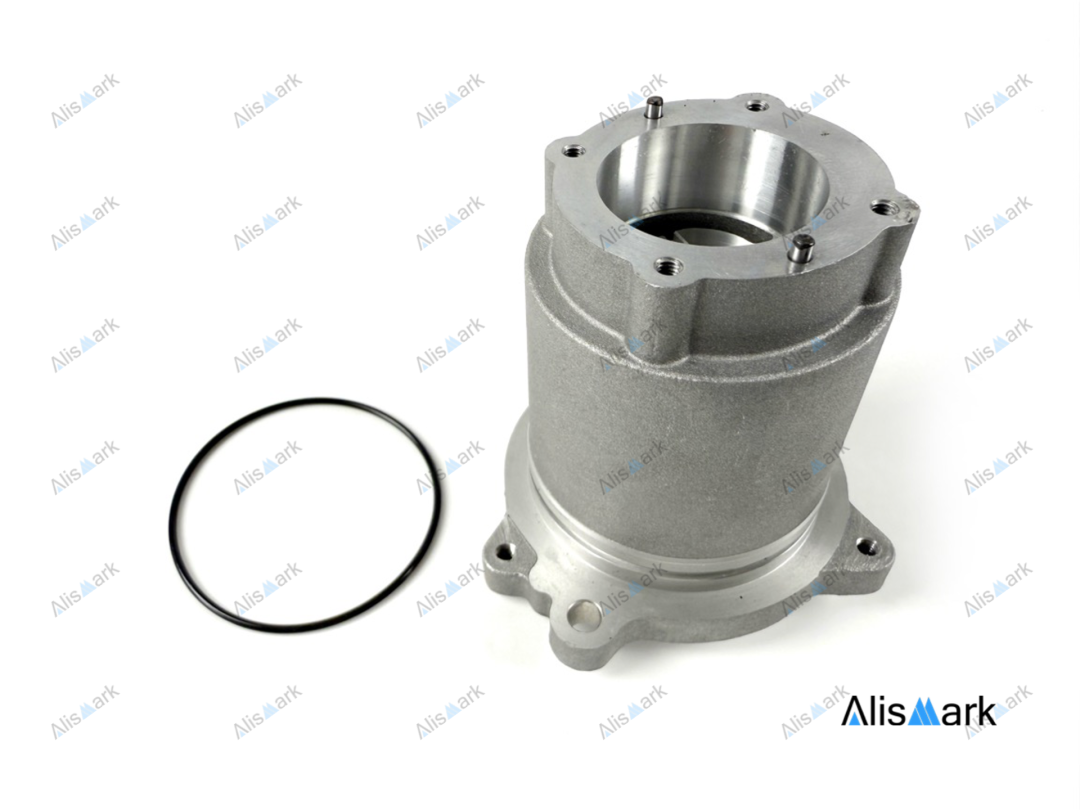

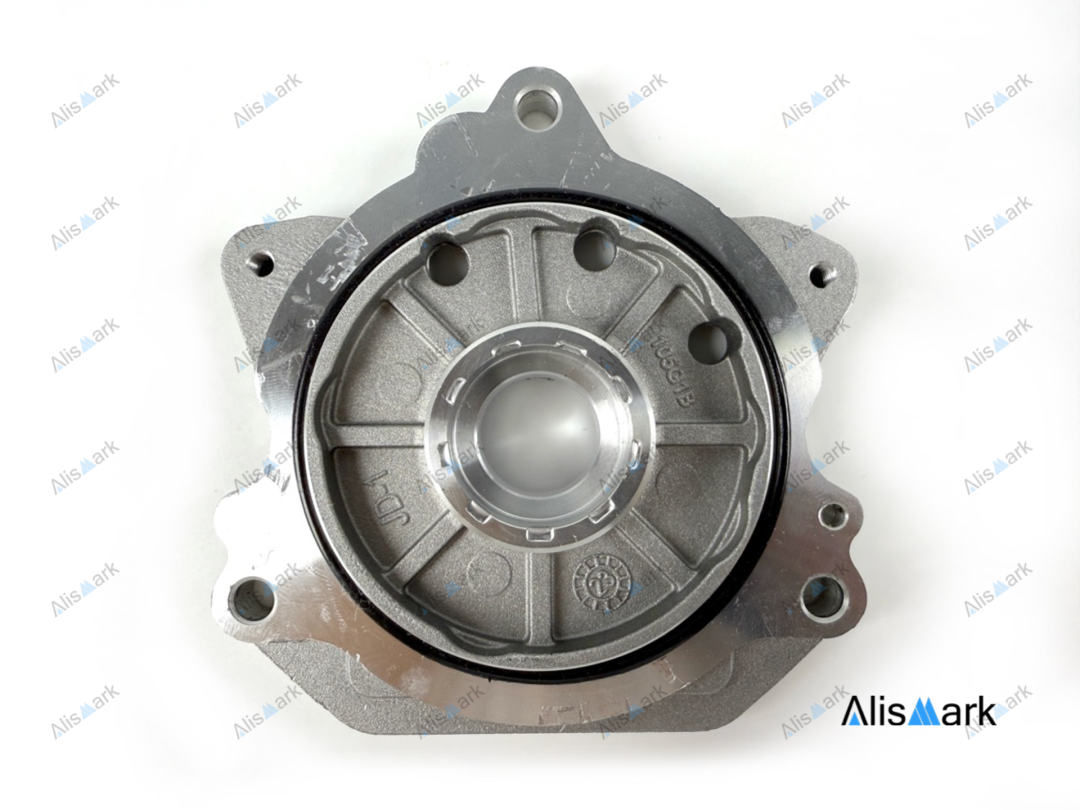

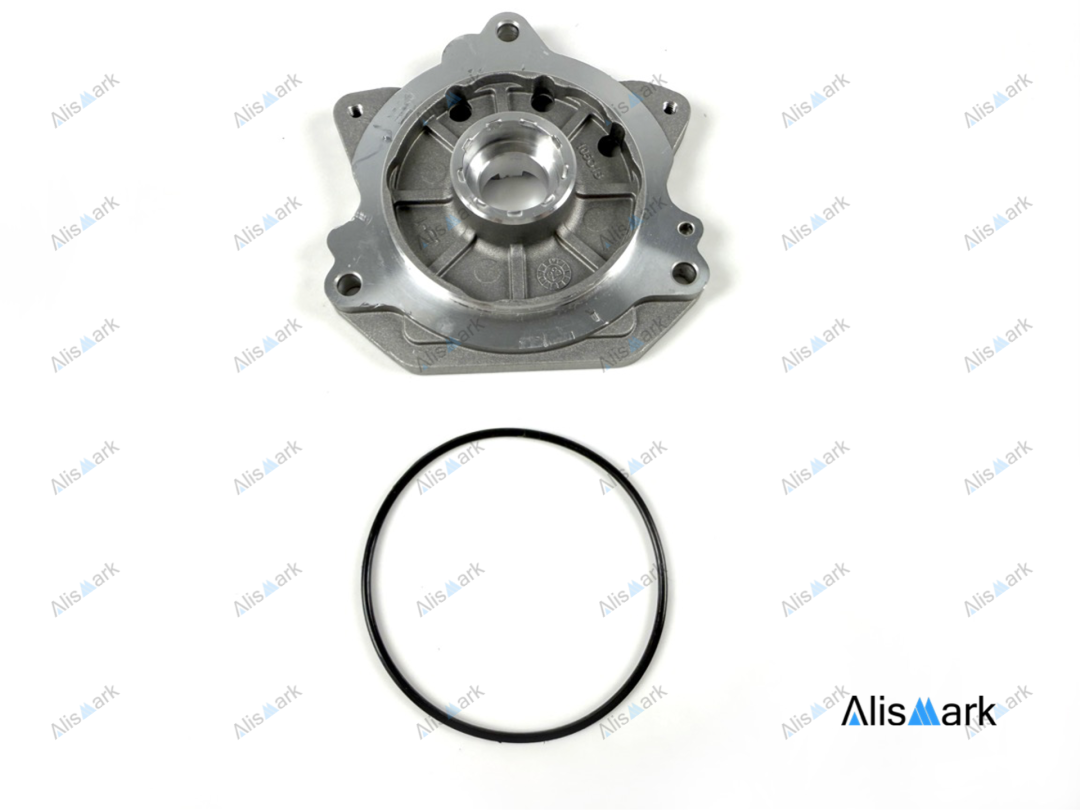

油封

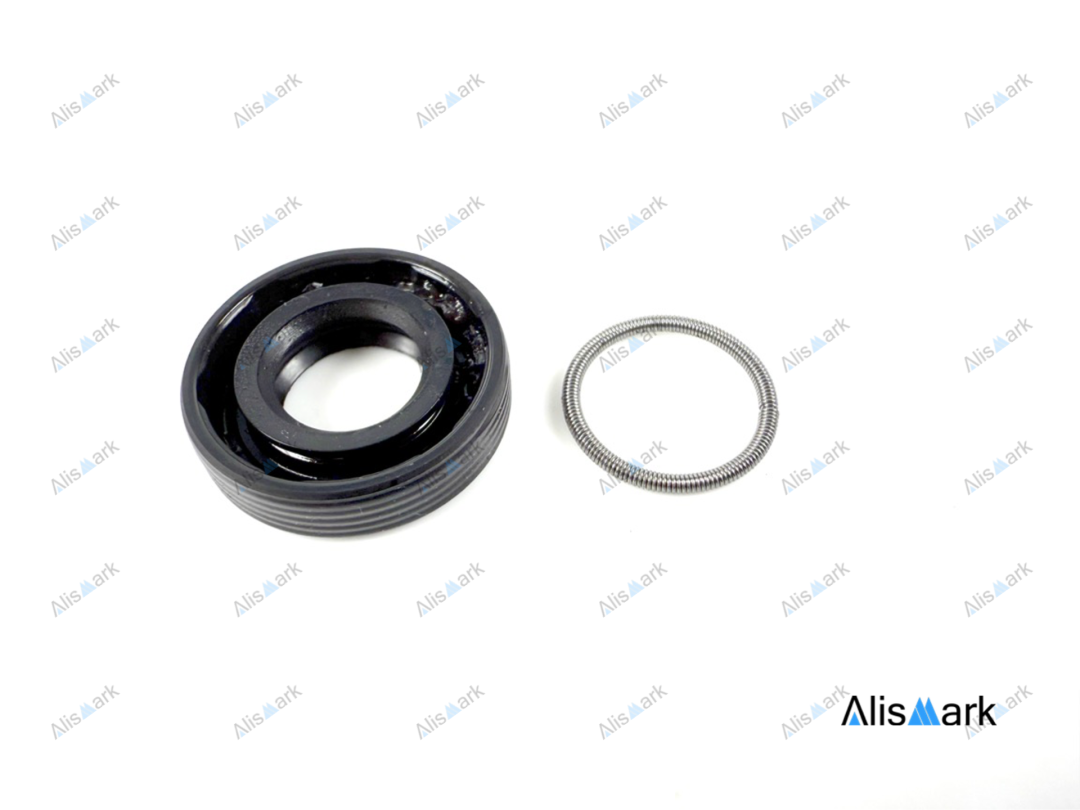

用于封閉電機殼體與泵輪殼體，防止潤滑油侵入電機組件內部。

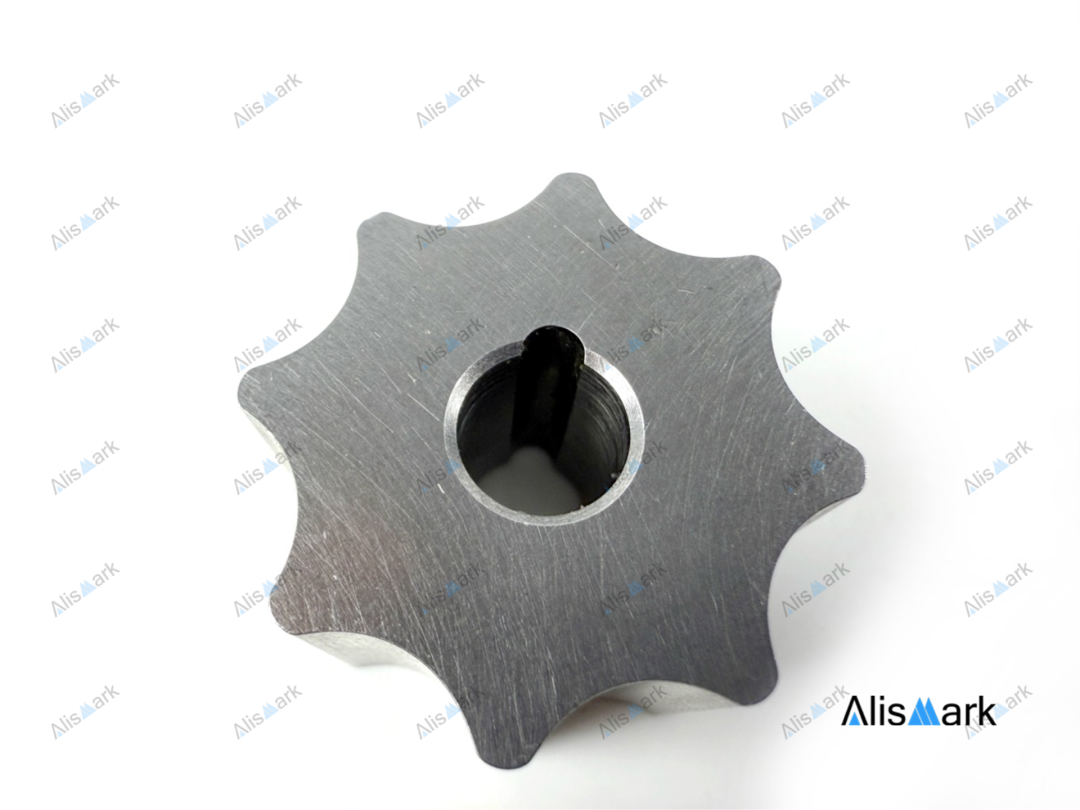

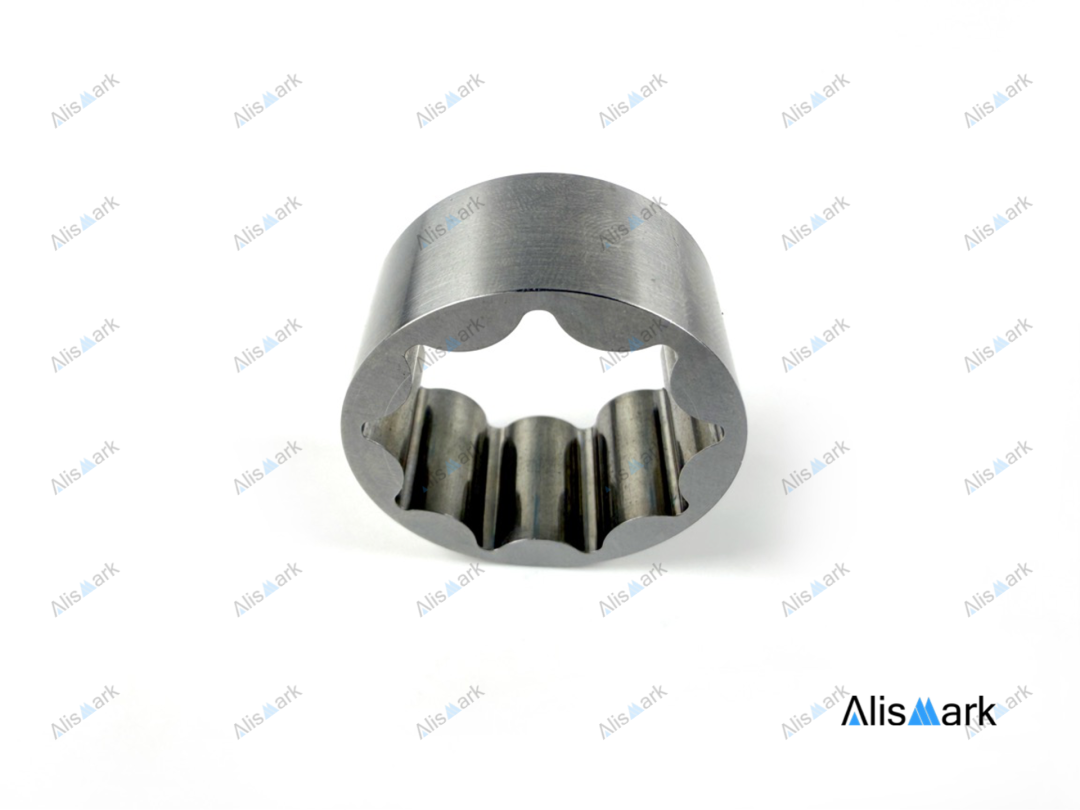

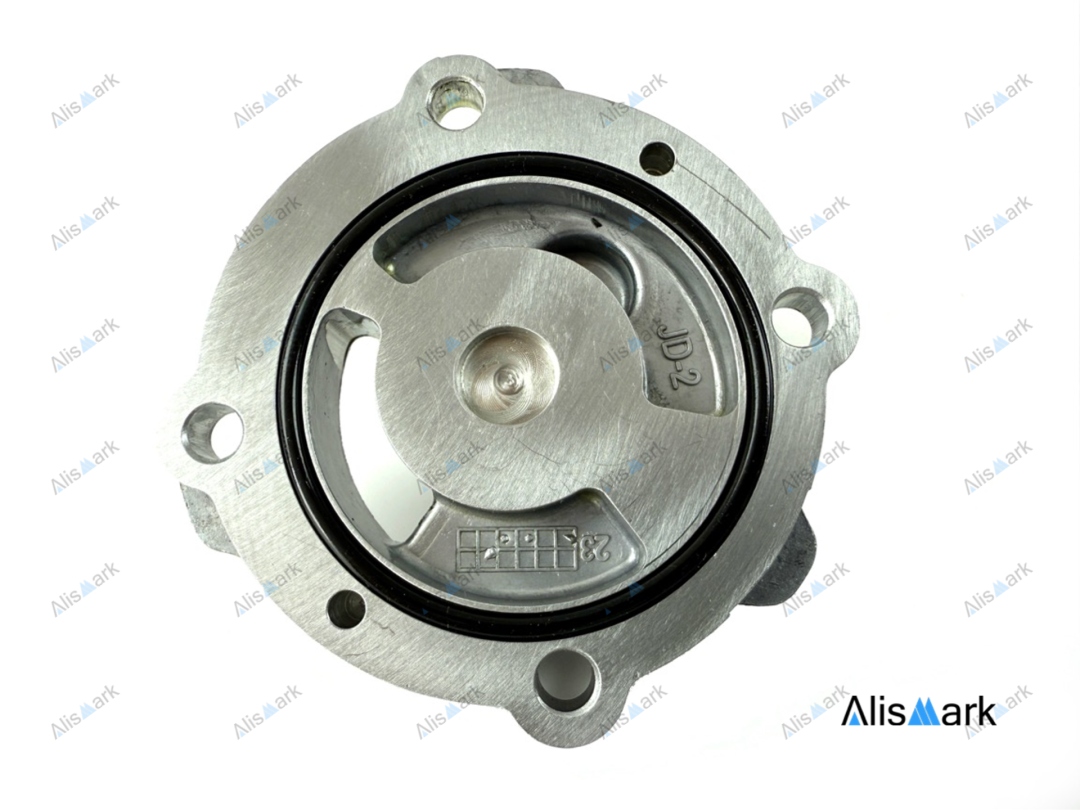

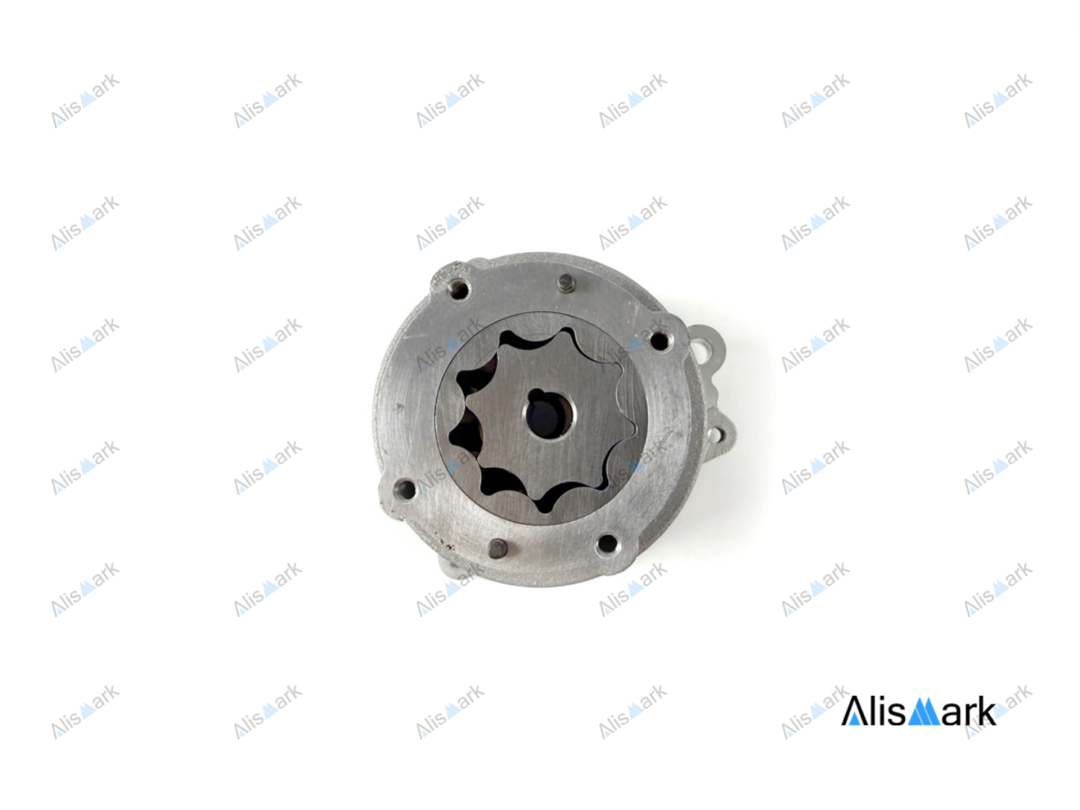

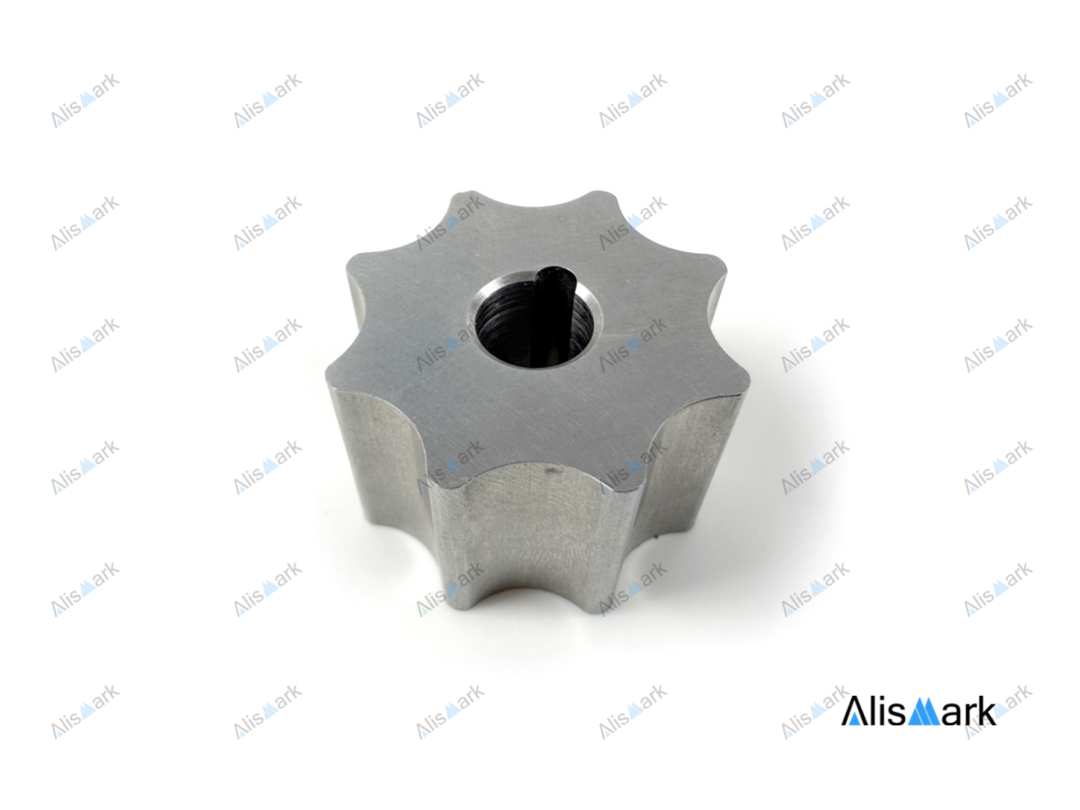

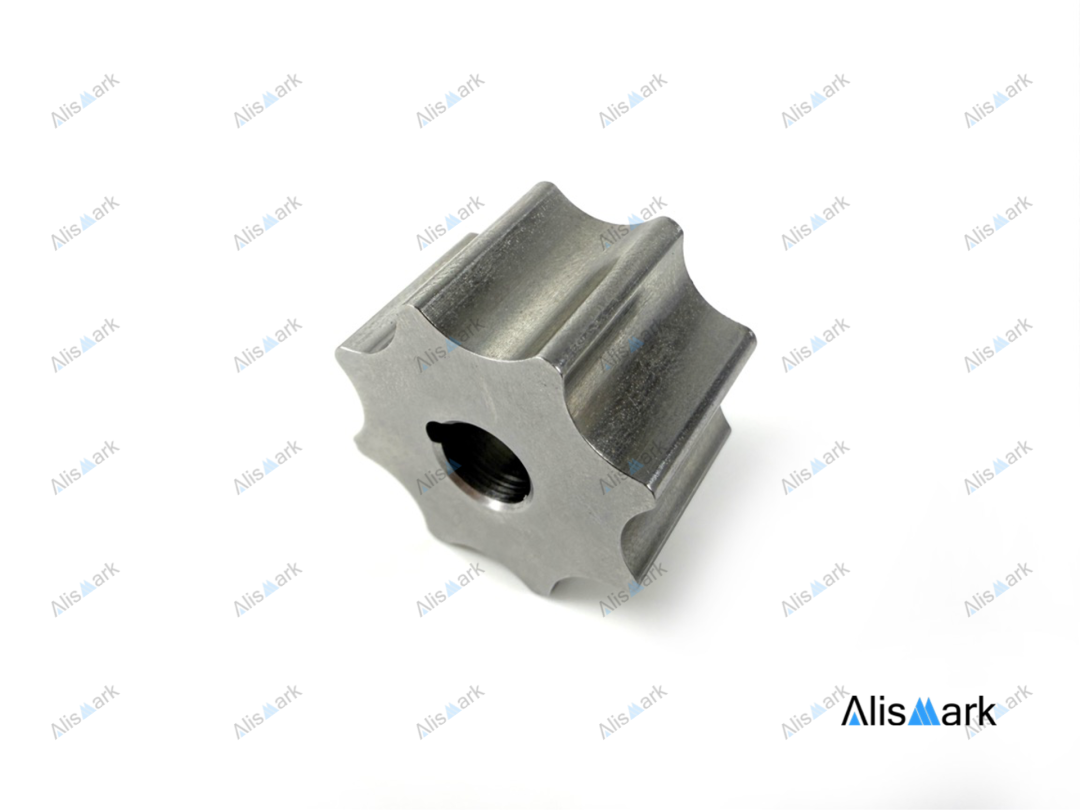

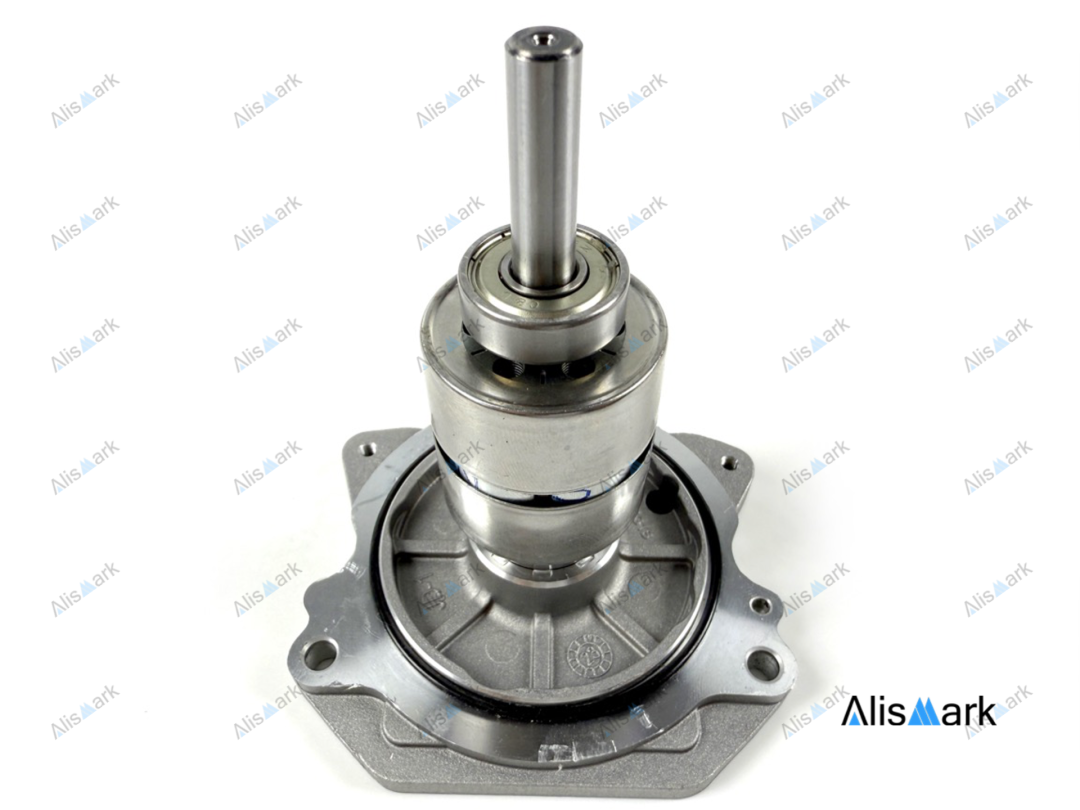

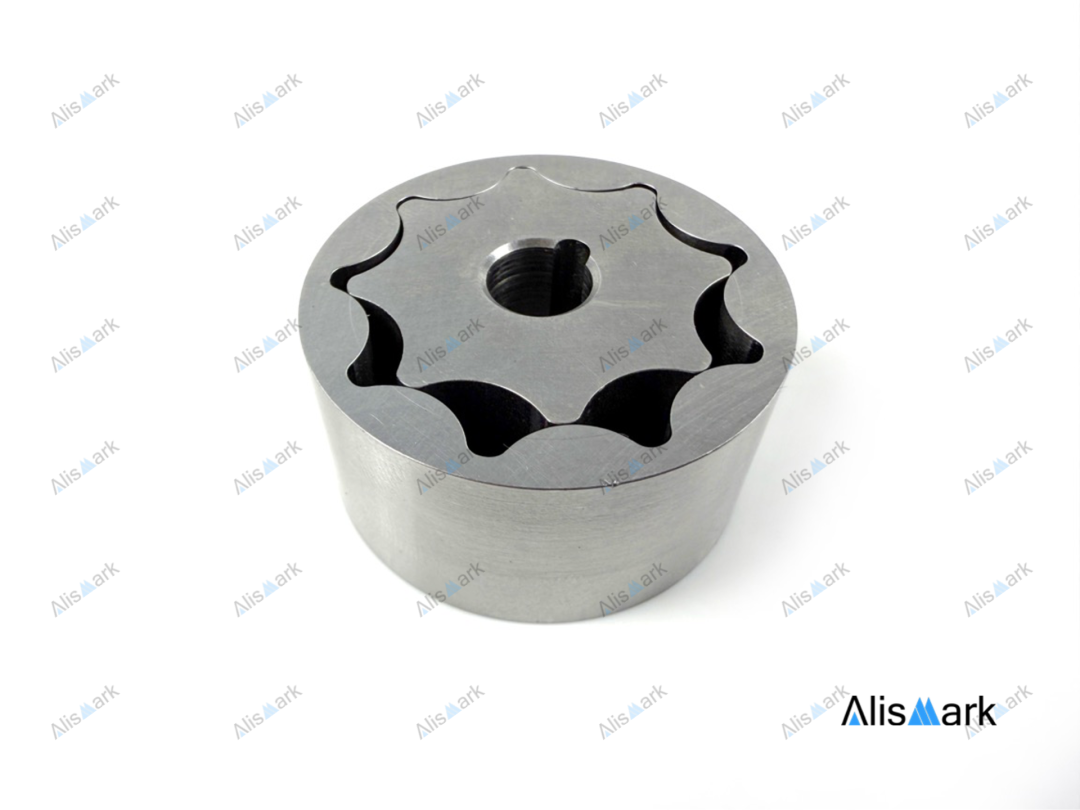

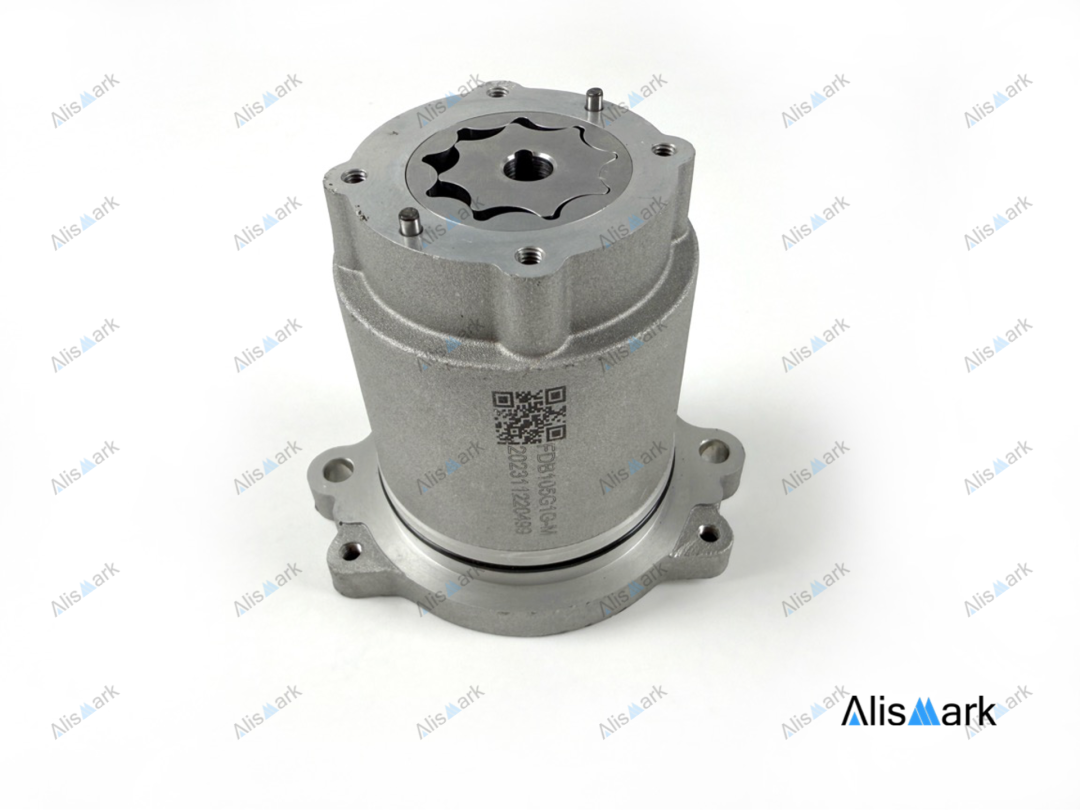

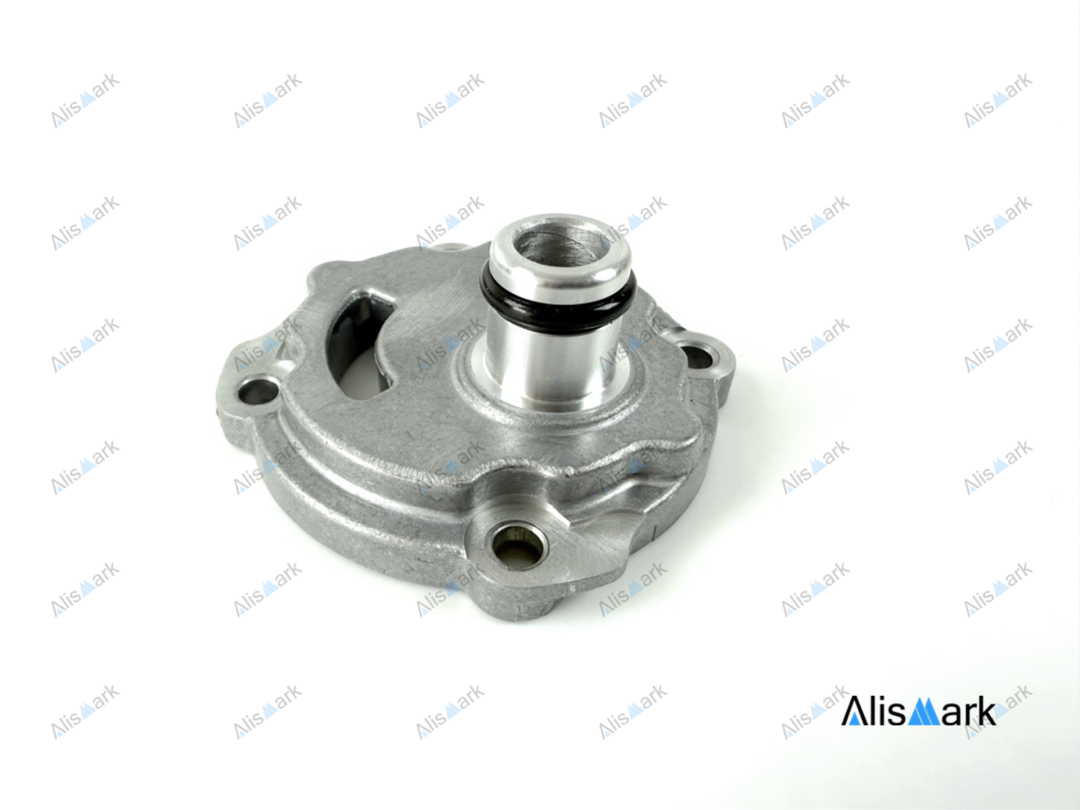

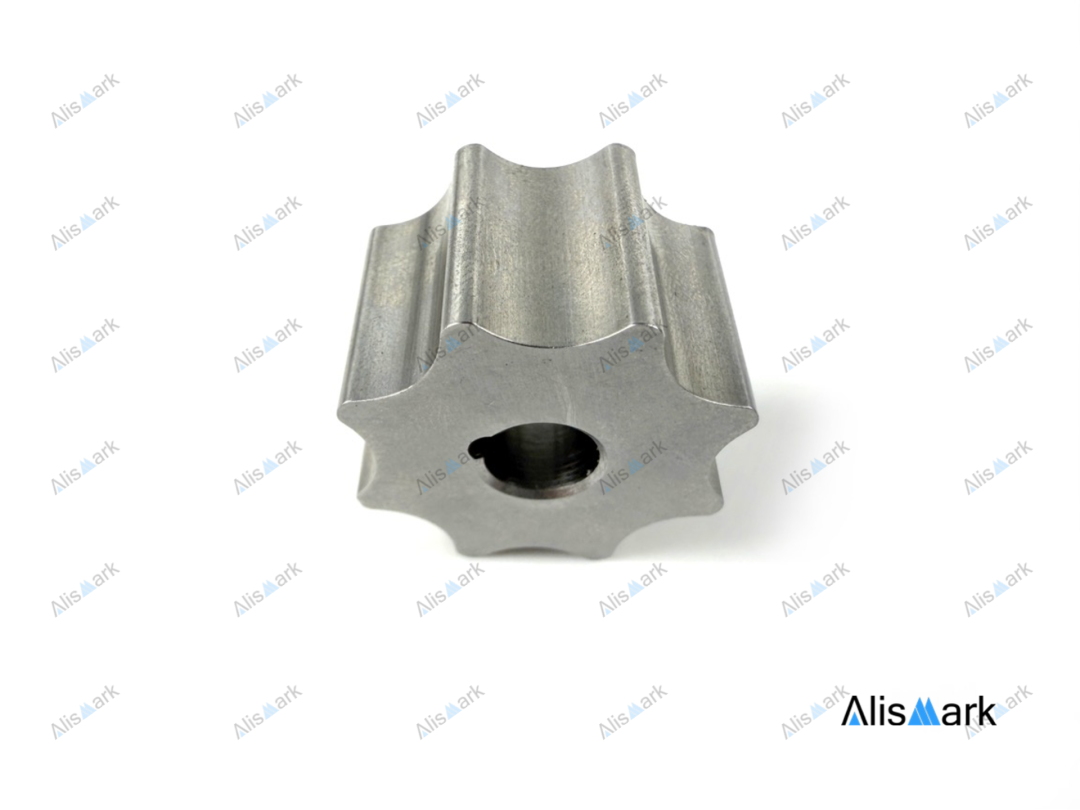

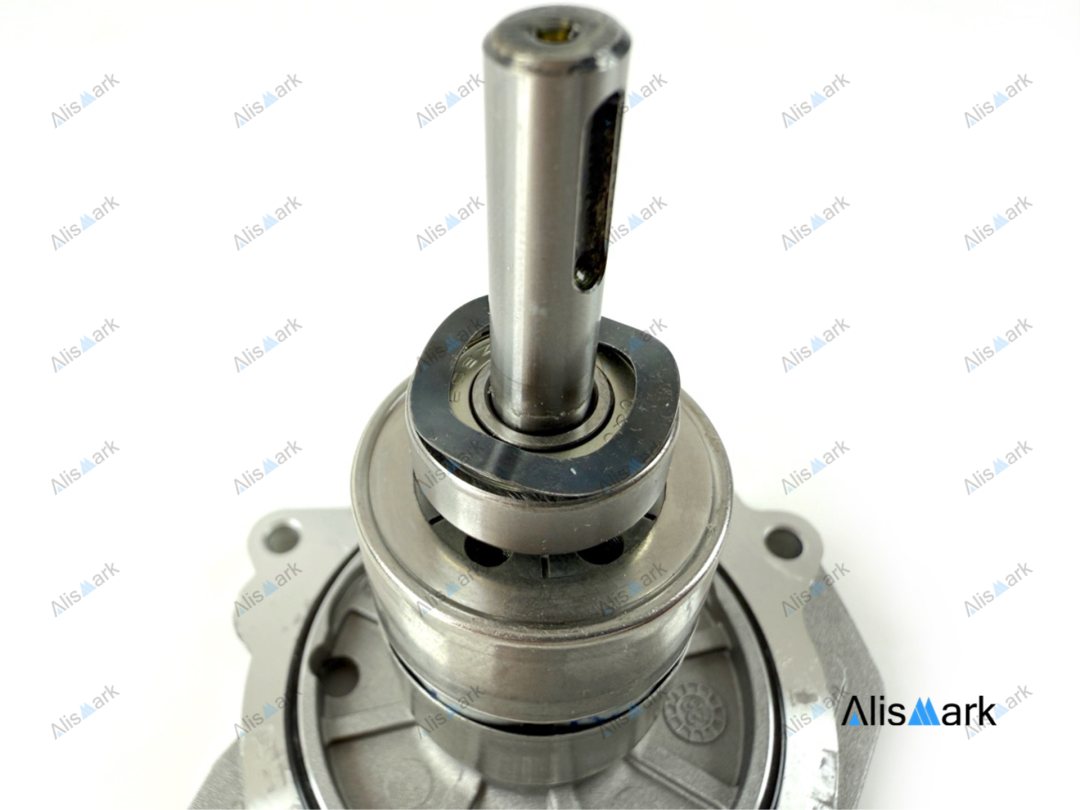

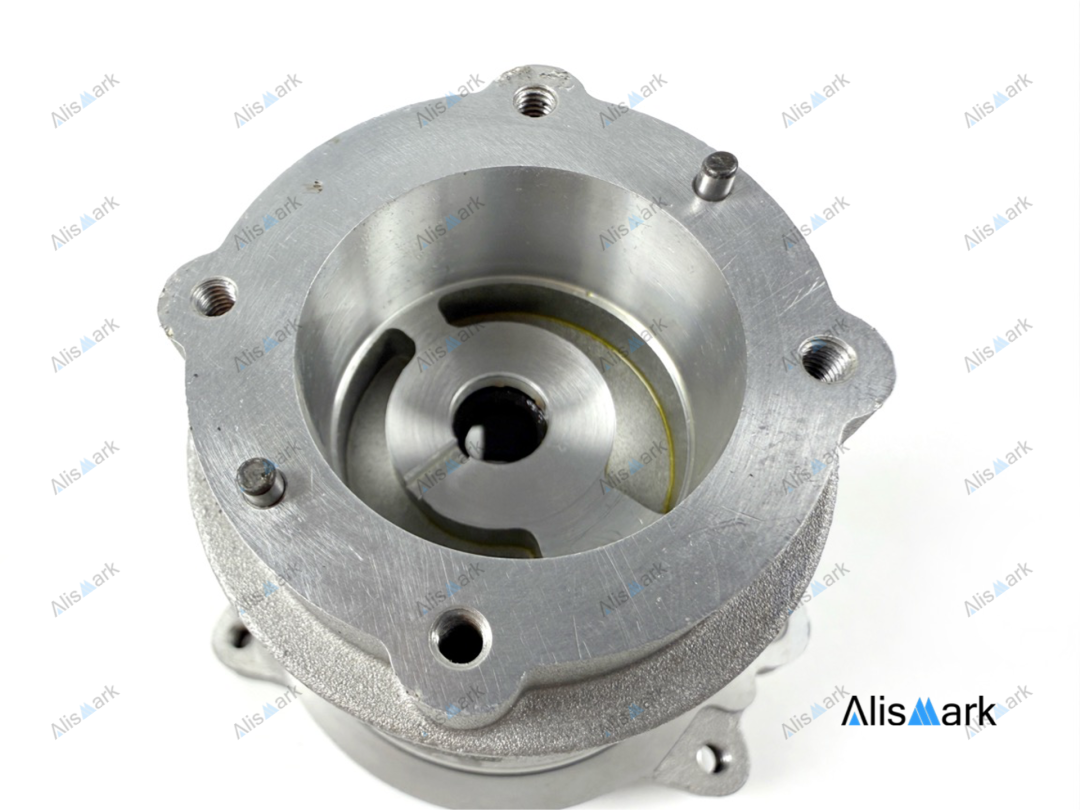

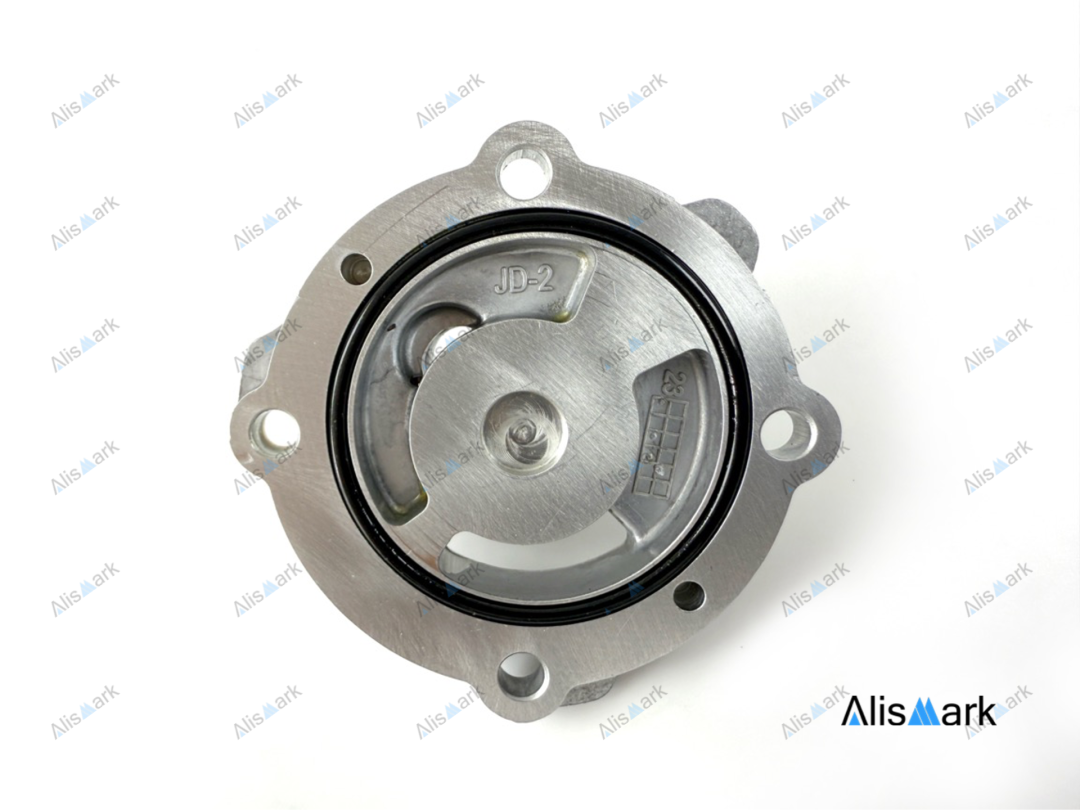

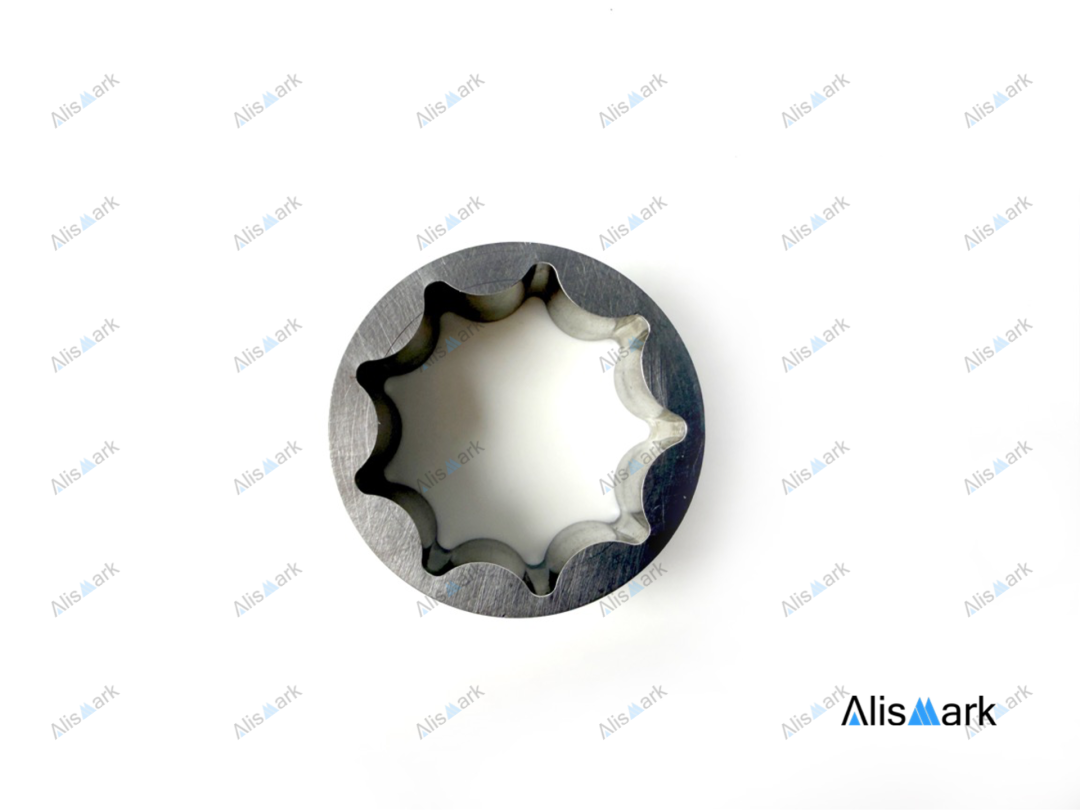

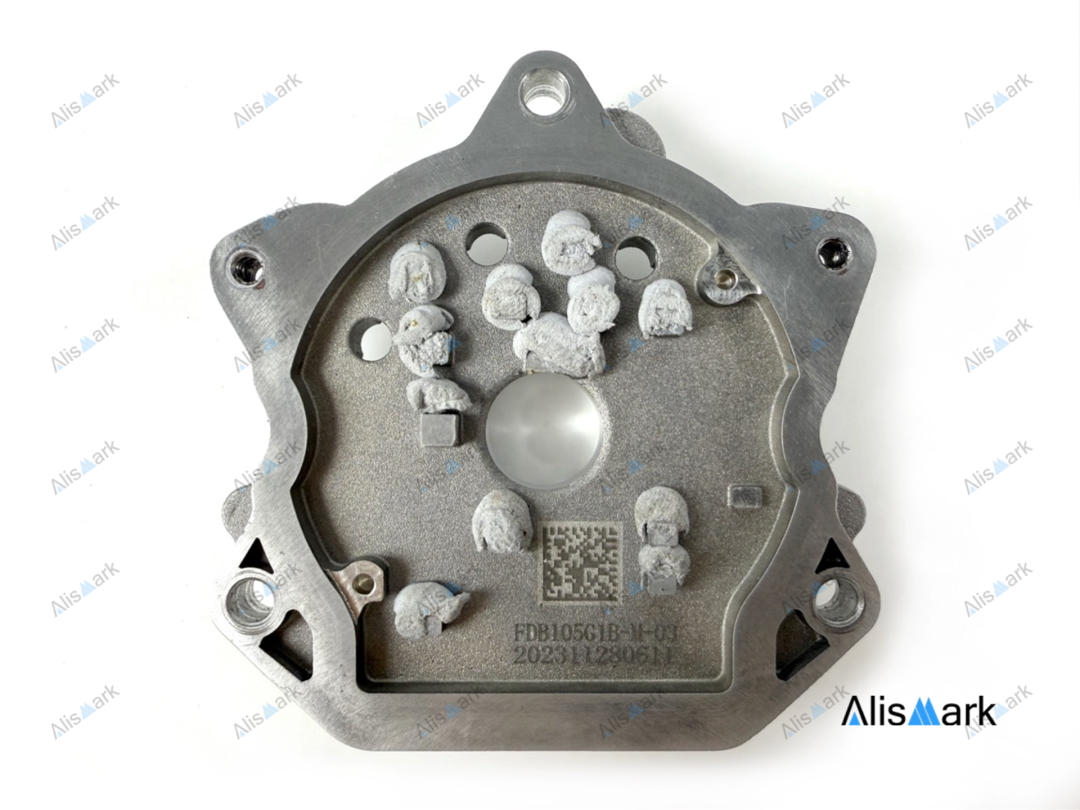

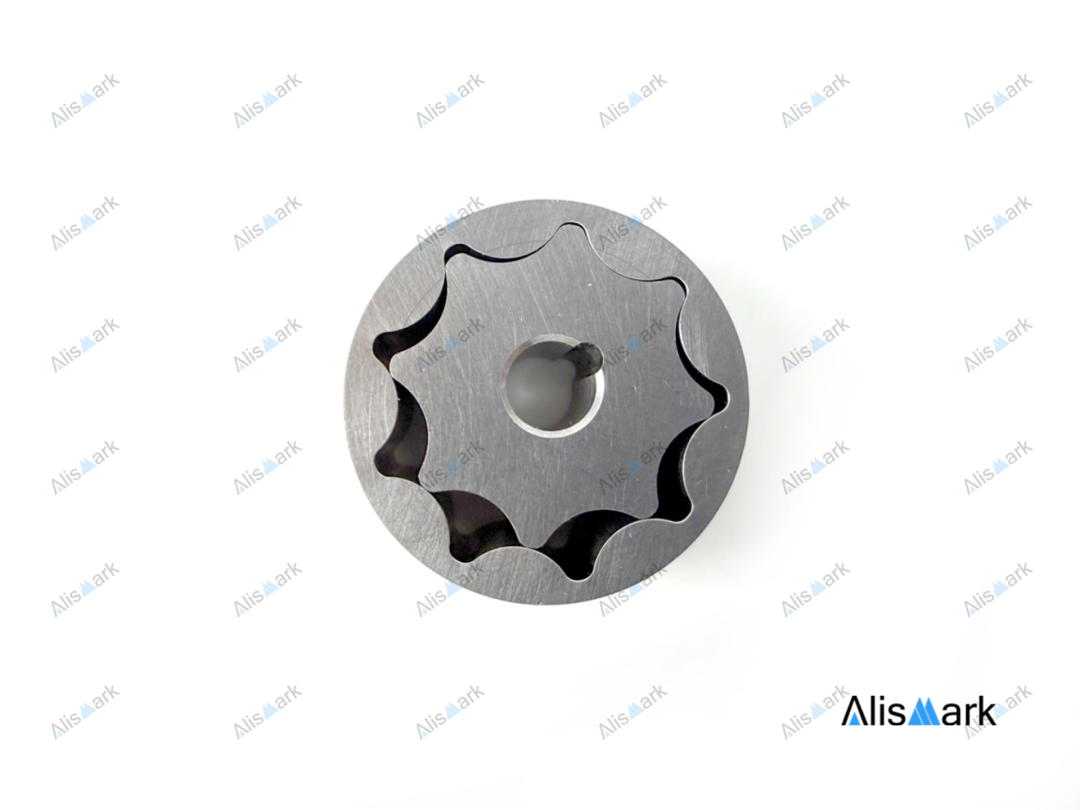

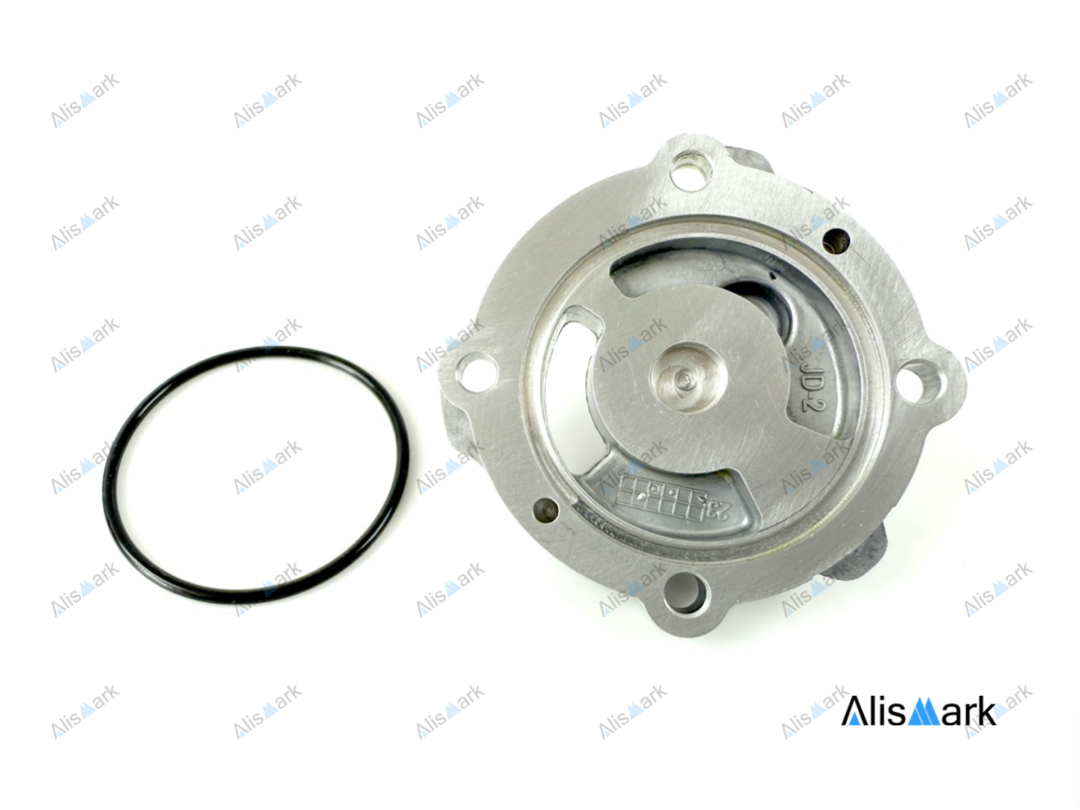

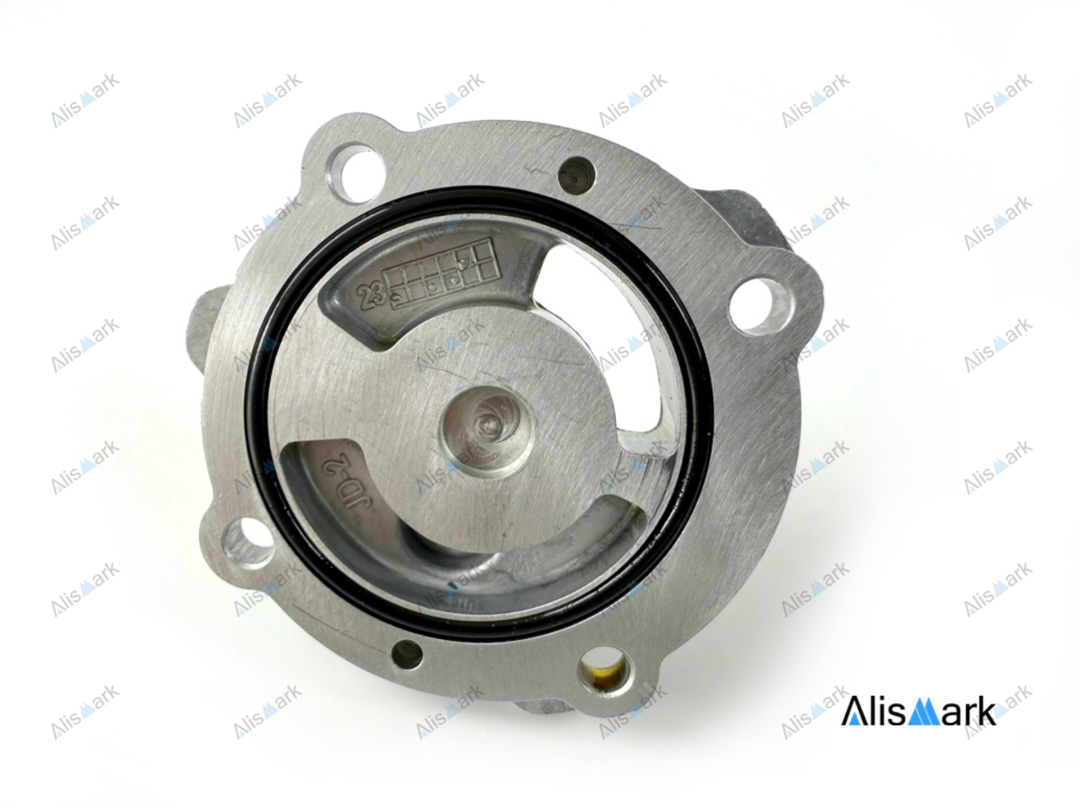

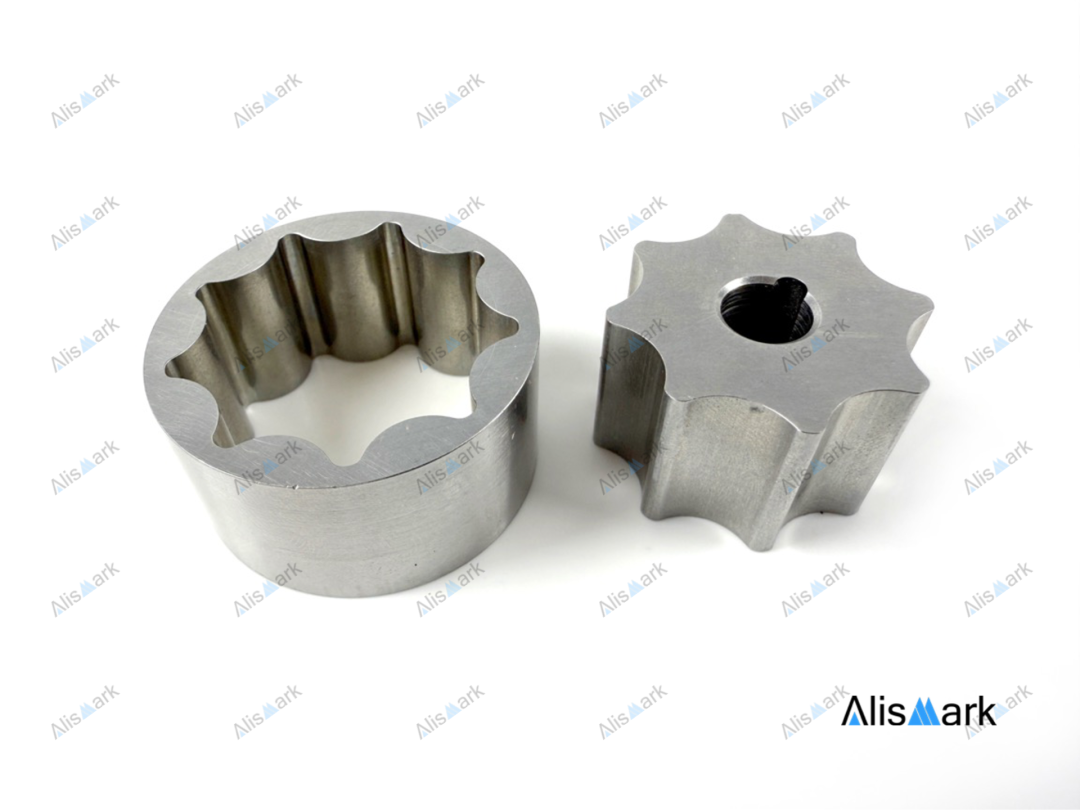

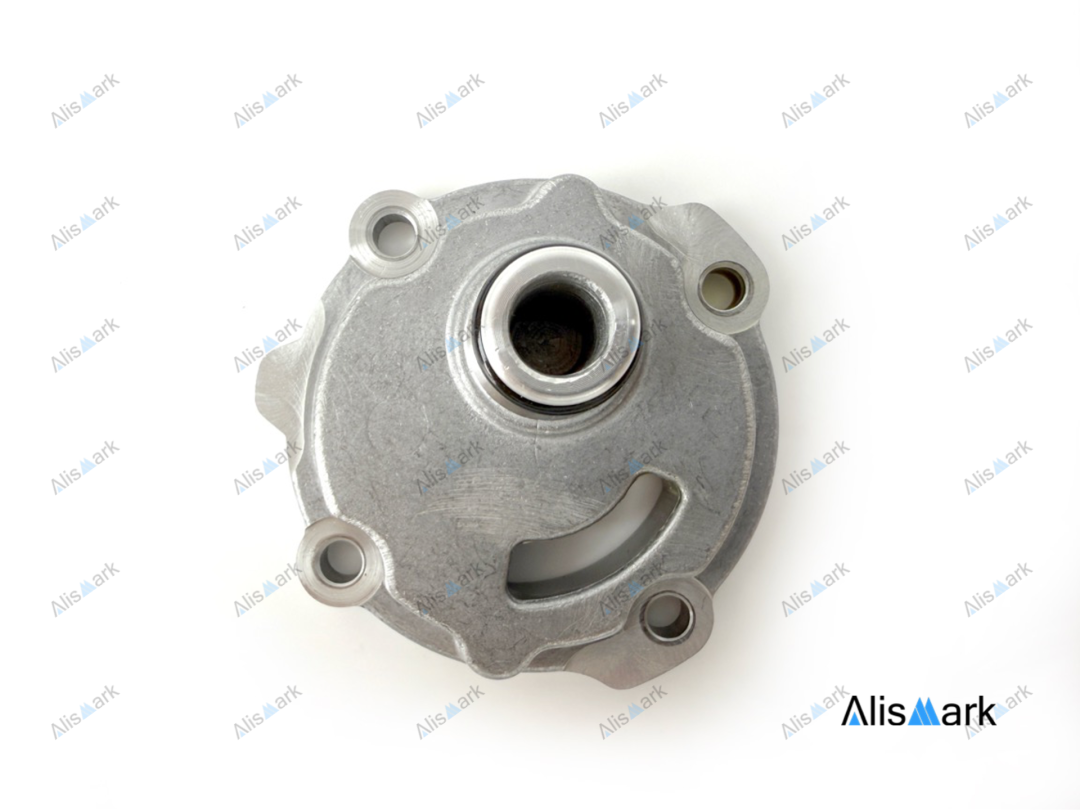

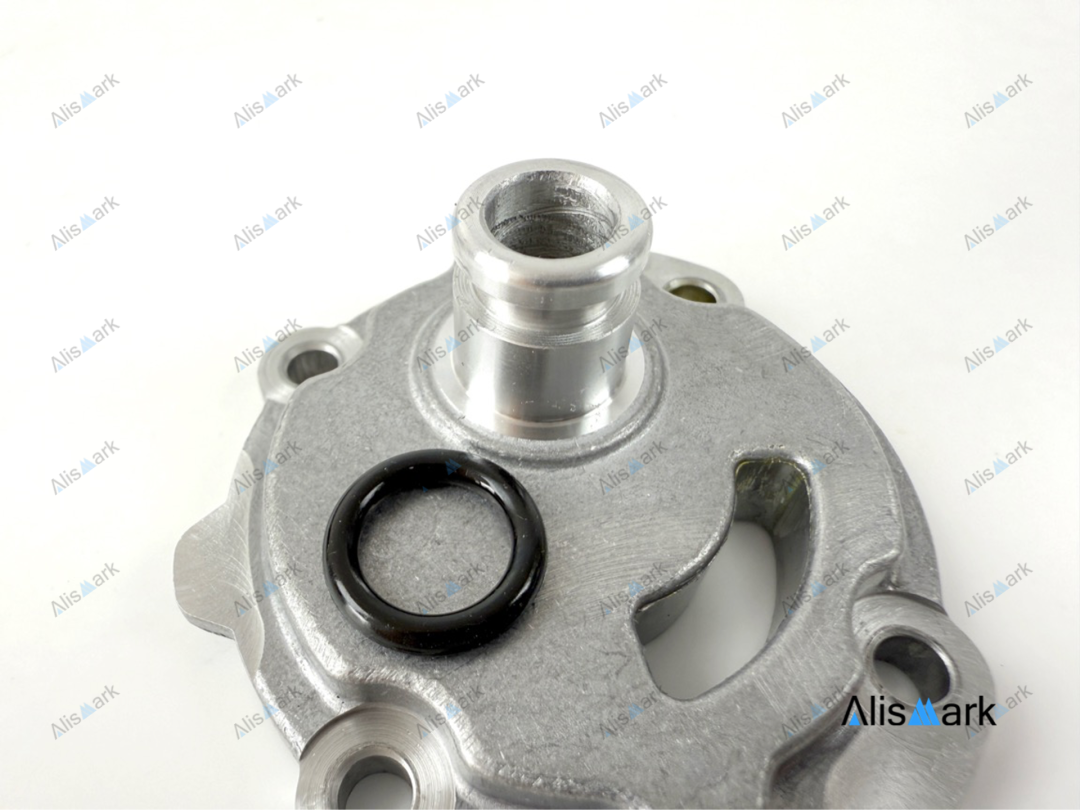

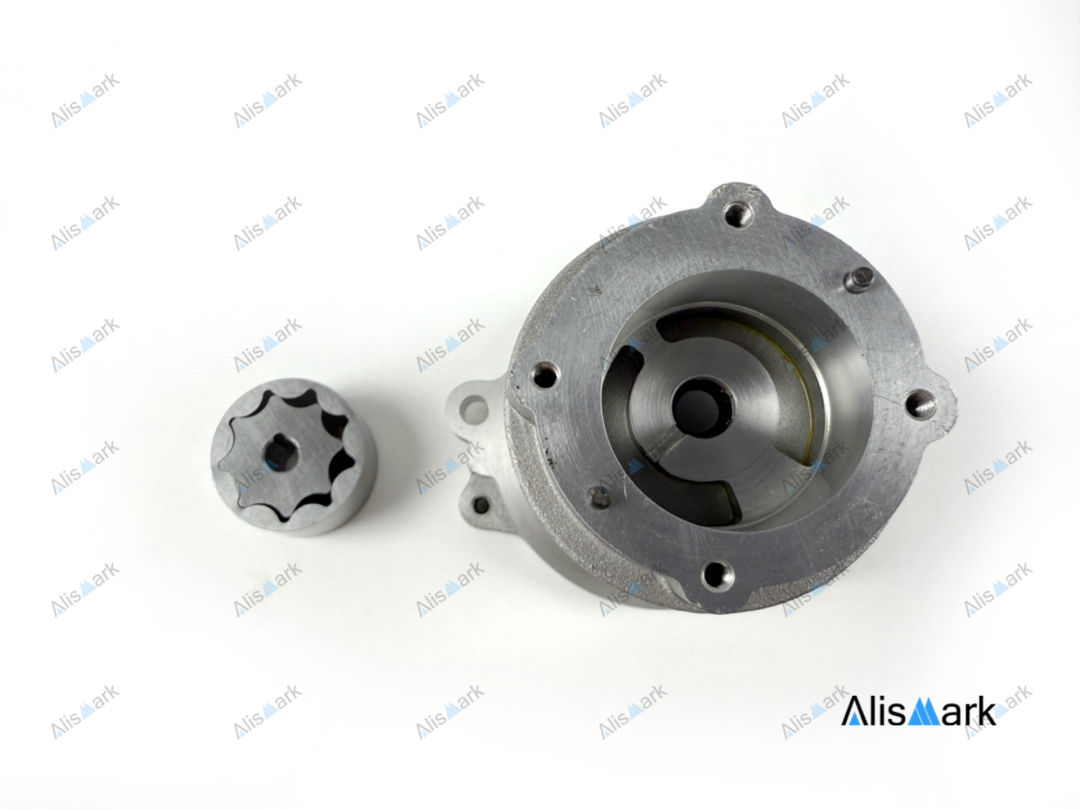

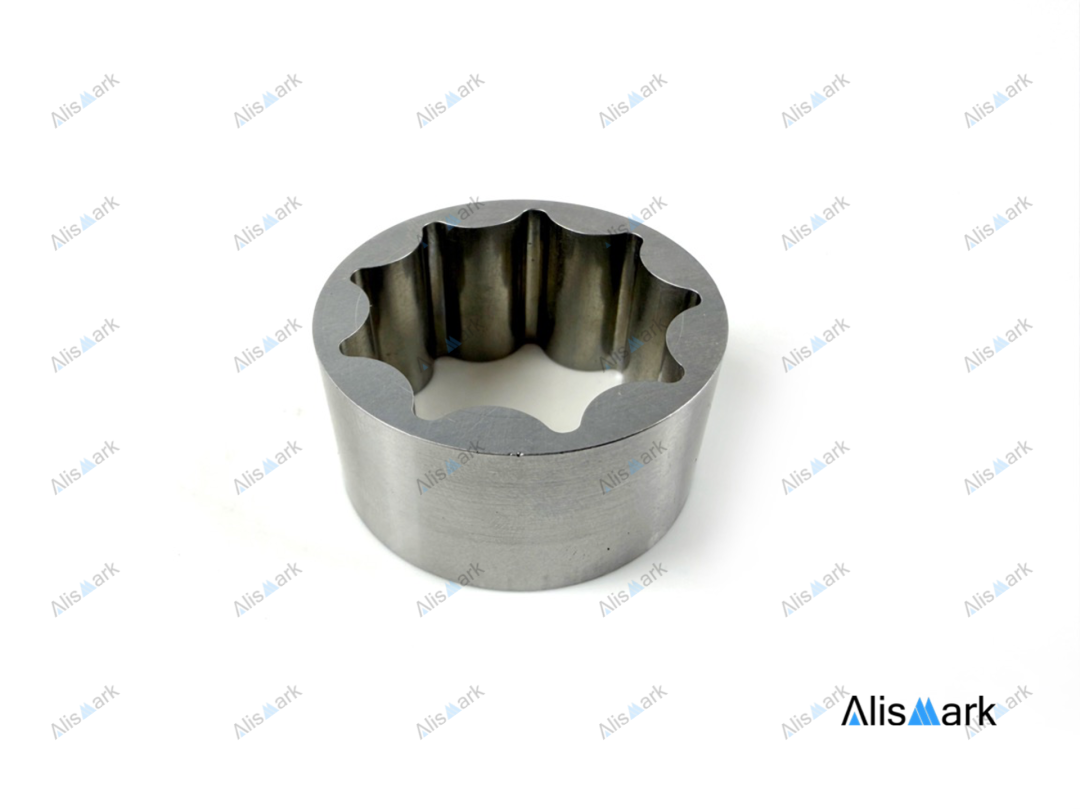

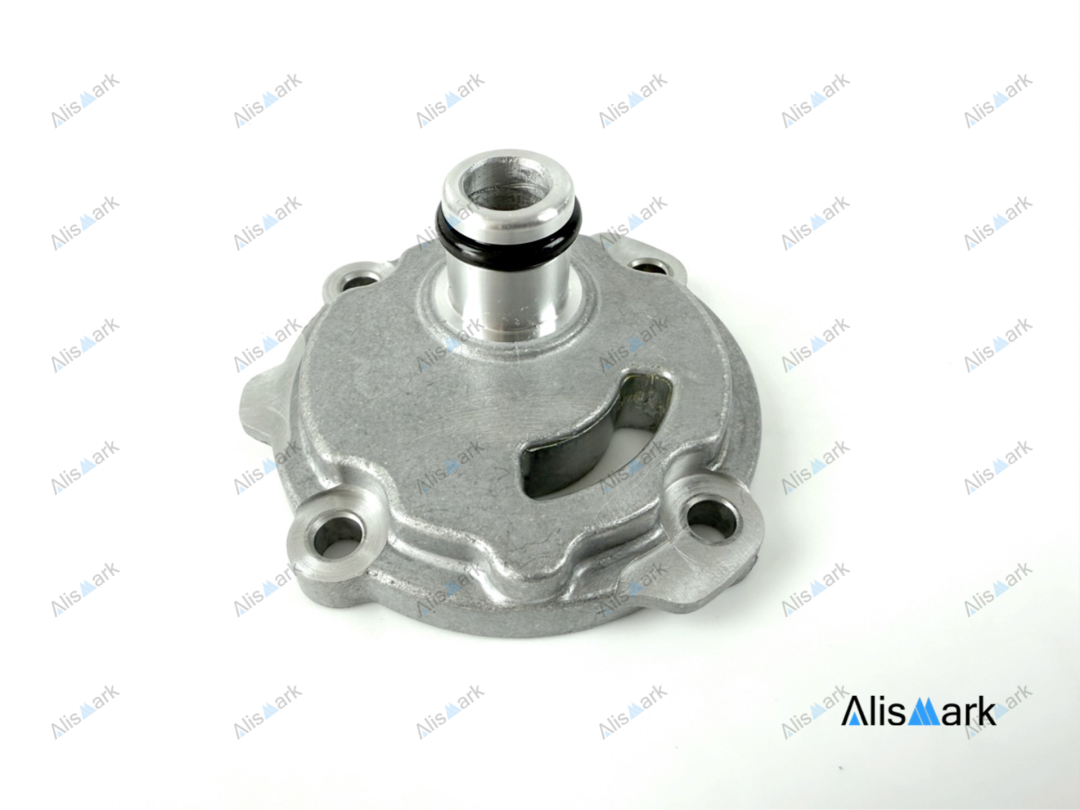

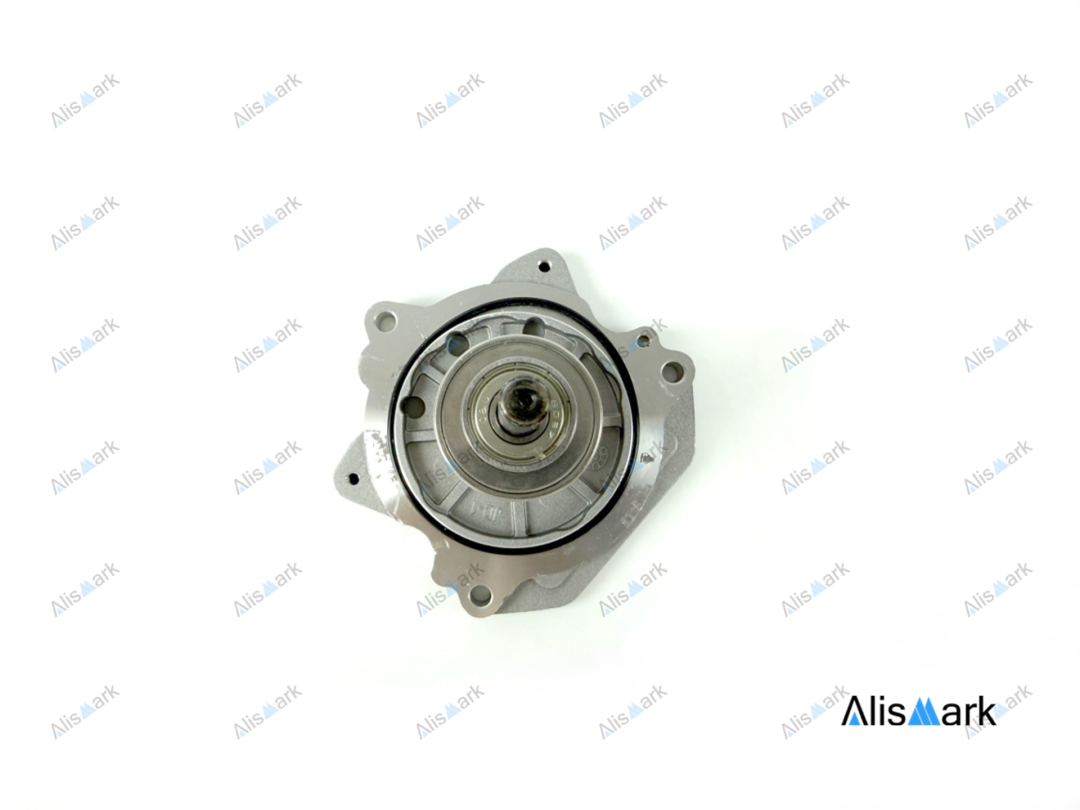

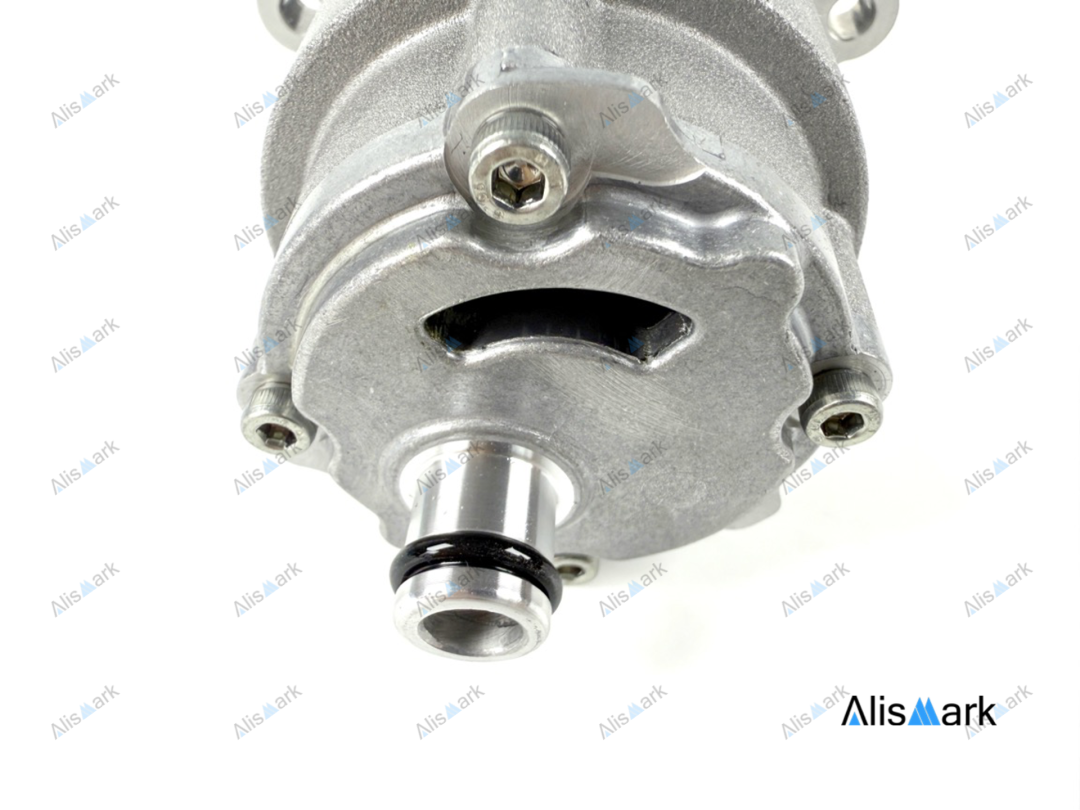

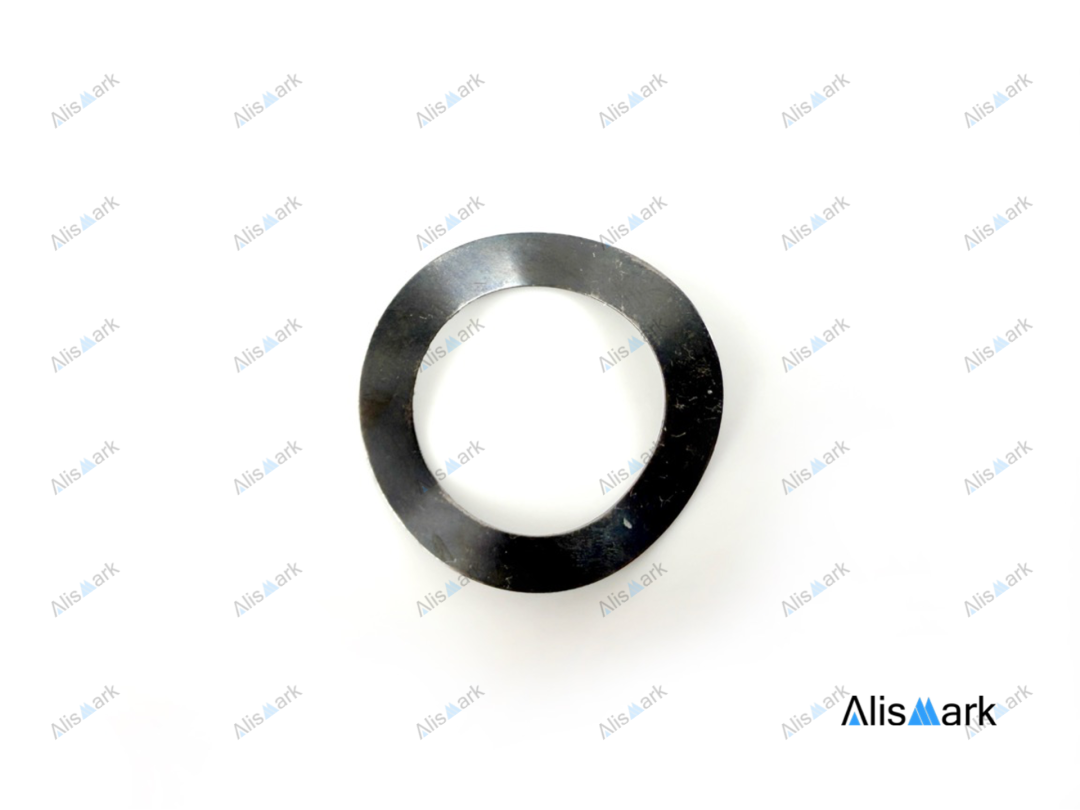

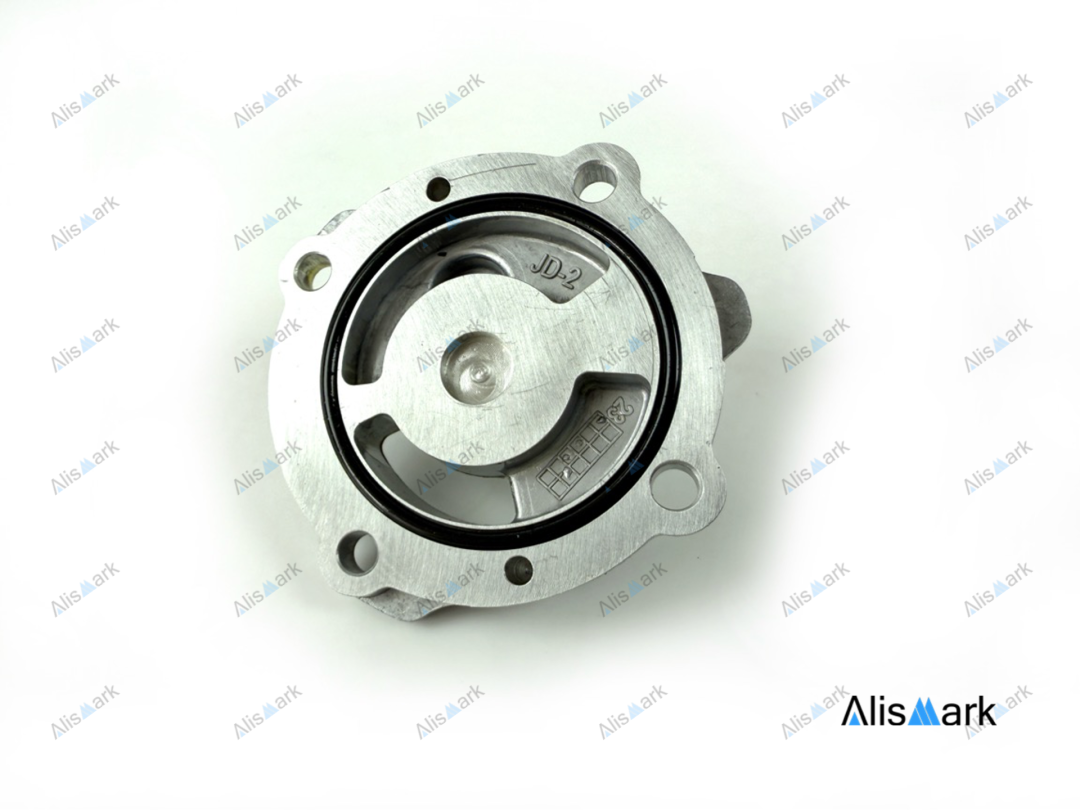

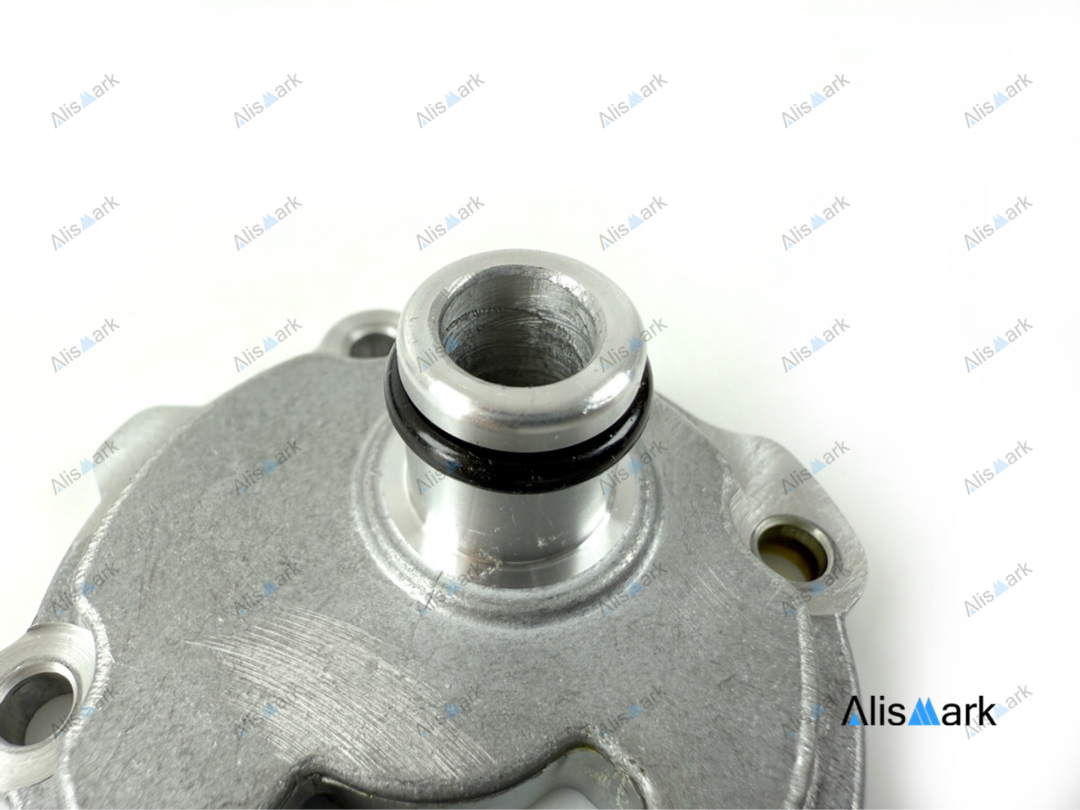

泵蓋與內部的轉子/葉輪結構，構成了電子油泵的液壓工作腔。泵輪采用偏心轉子結構，搭配定子環形成月牙形腔體，用于吸油與壓油。
特點：
高精密度鋁合金殼體
精密加工的滾動轉子，保證流量穩定性
小體積高效率的設計理念
泵輪采用偏心轉子結構，搭配定子環形成月牙形腔體，用于吸油與壓油。
