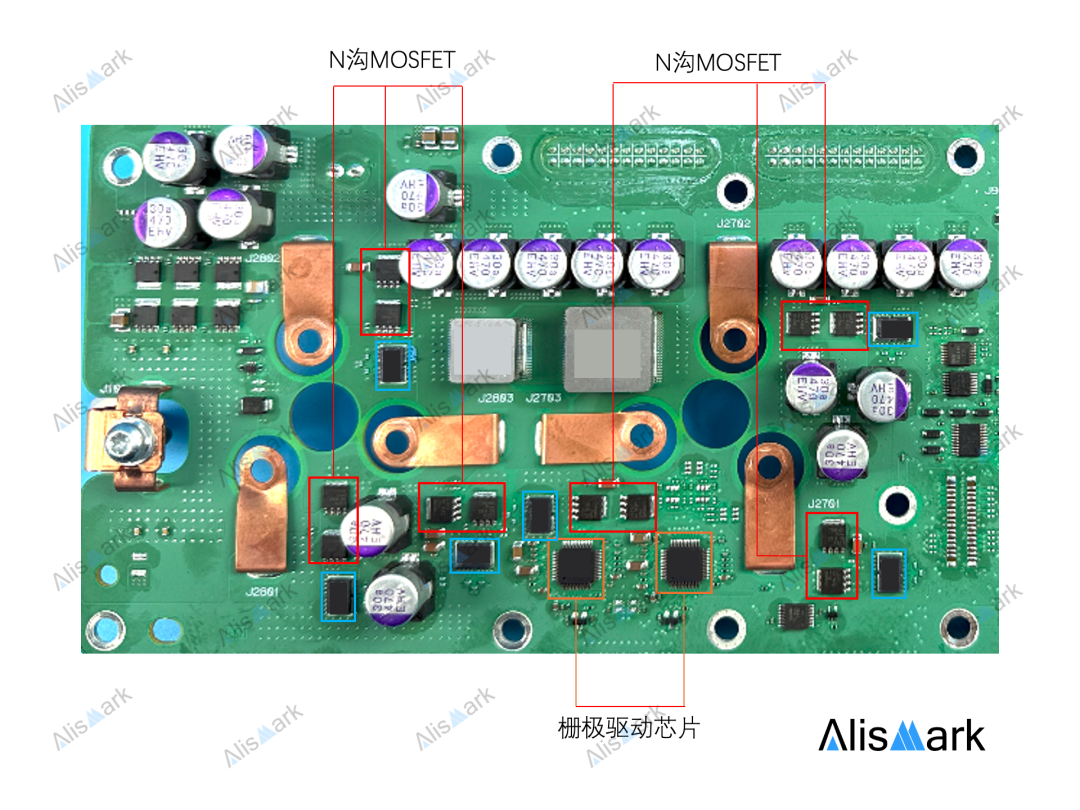

柵極驅動芯片：兩個獨立的柵極驅動芯片，用于放大PWM信號，為MOSFET提供合適的驅動電壓與電流，并具備欠壓保護、死區時間控制。

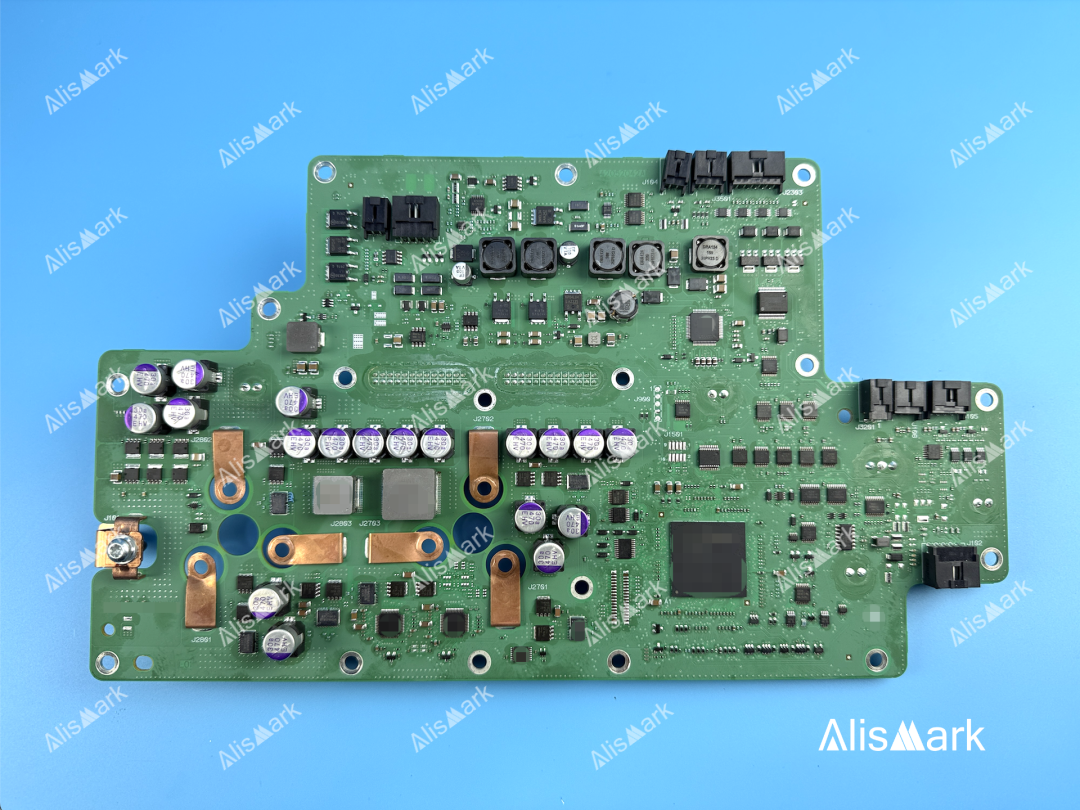

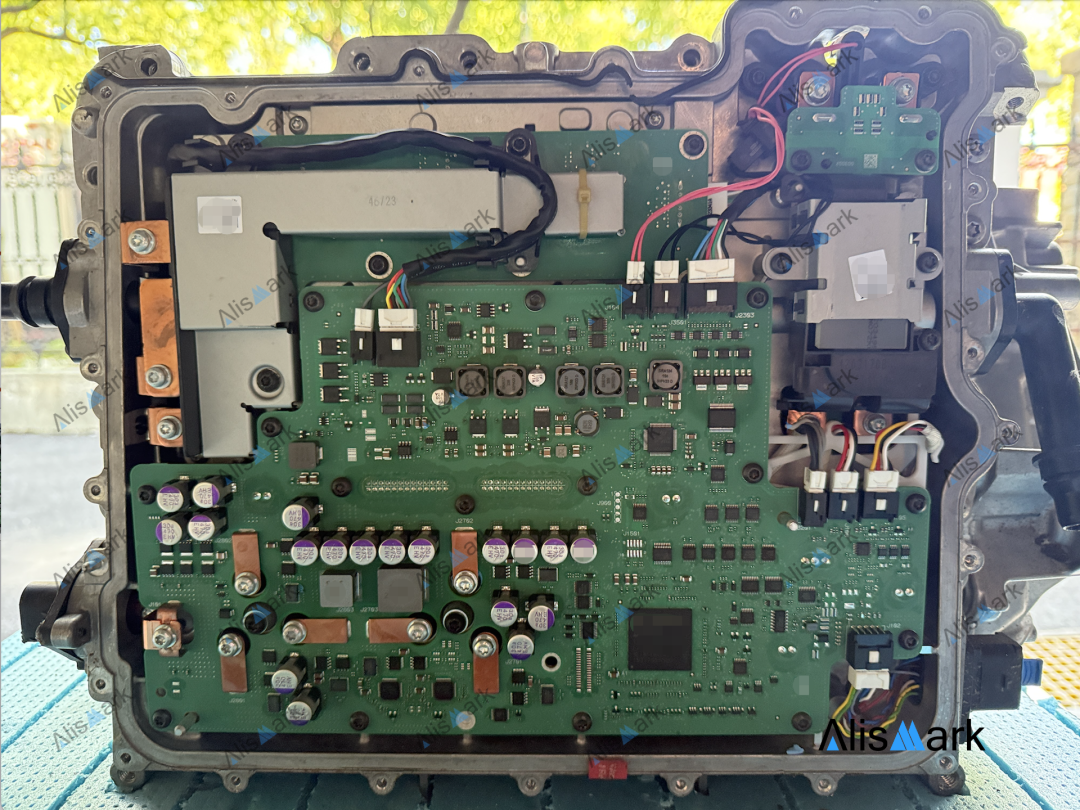

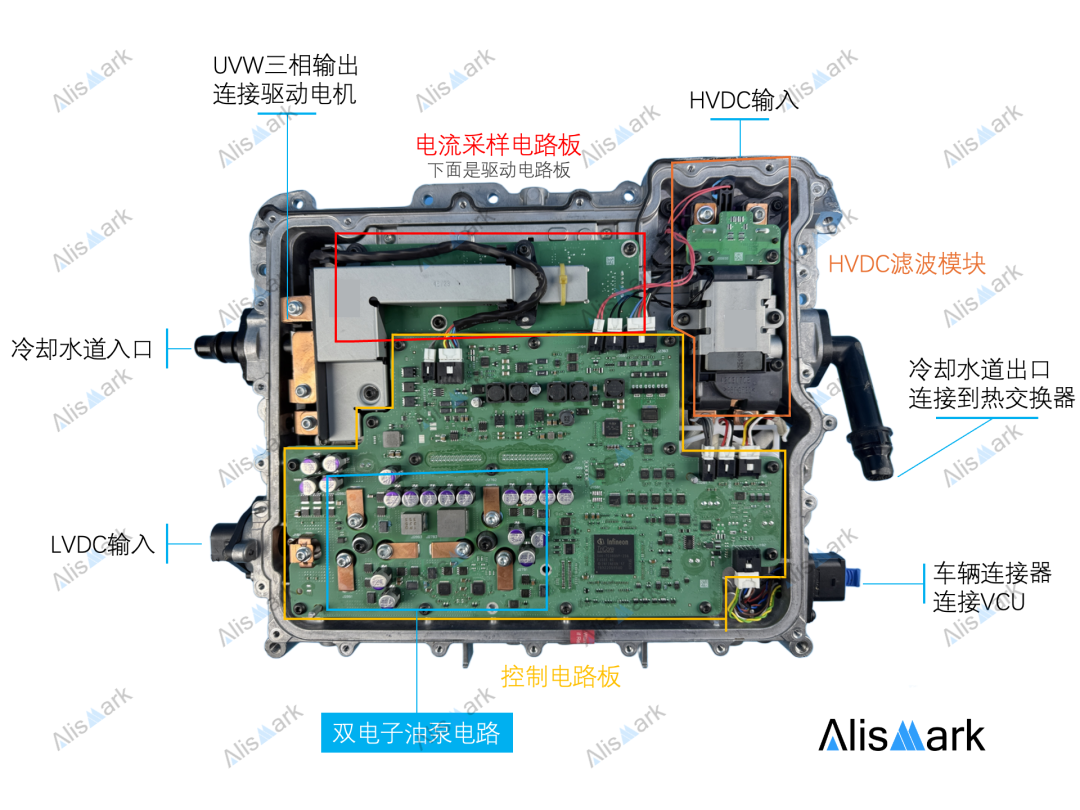

將油泵驅動電路板與主電機控制器的控制板集成后，油泵的驅動與主控系統可以通過同一MCU直接協調控制。
電機的轉速、轉矩、溫度信息可以實時傳遞給油泵控制邏輯，從而實現精準潤滑與冷卻油量調節，降低能耗。
傳統方案中，電子油泵需要單獨的驅動板和控制模塊，還要與主電機控制器通過CAN或LIN通信。
集成后：減少一個獨立控制器和相應線束；降低布線成本和EMC風險；提高裝配簡潔性與系統可靠性。

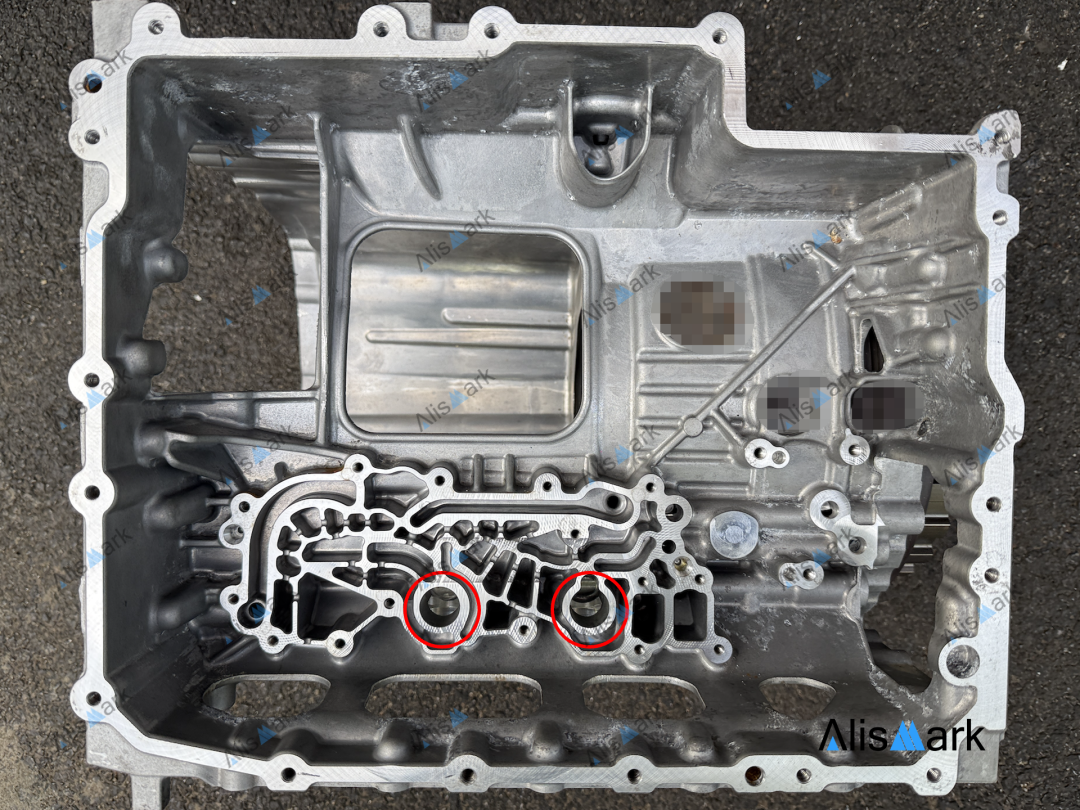

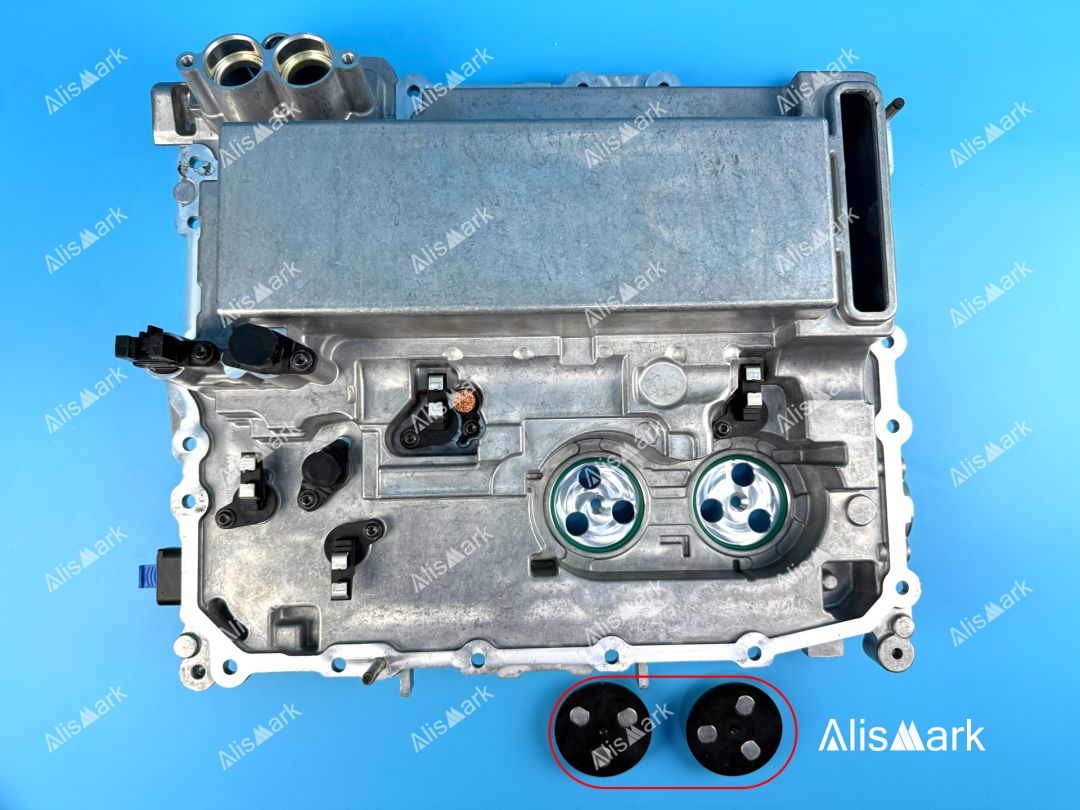

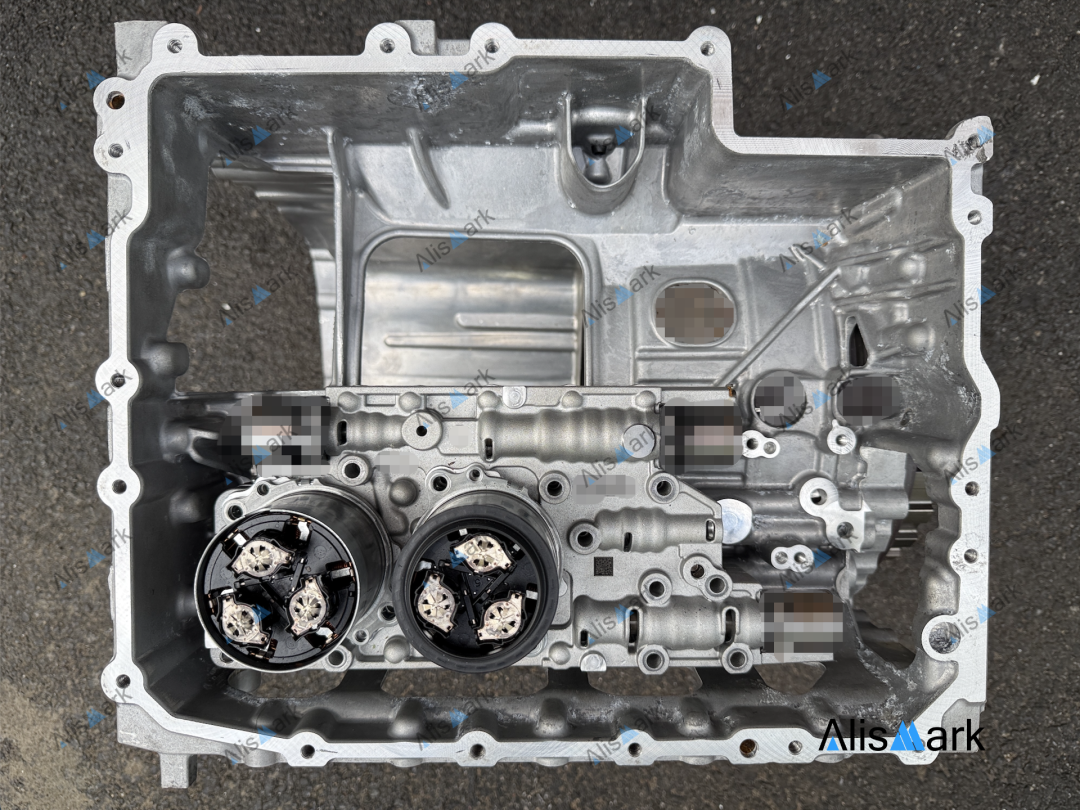

將油泵機械部分嵌套在電驅主殼體中，使得油泵與油路更短、更集中。
布局上可實現共油路、共冷卻回路，降低油液傳輸損失，提高冷卻效率。
電子控制與機械油泵靠近，有助于同步監控溫度和壓力狀態，提高可靠性。
油泵電機驅動會帶來PWM噪聲、電流紋波與開關尖峰；
與主電機控制器的敏感信號共板集成后，可能造成控制信號干擾或誤動作。
油泵機械部分嵌套在主殼體中，意味著裝配公差、密封性要求更高；
控制板與油泵接口區需防止油液滲入、電氣連接可靠；
振動、溫度循環、油液侵蝕都可能引發失效。
集成化帶來的一個“副作用”是——油泵驅動與主控板一體化后，難以單獨更換或維護；
若油泵驅動部分失效，可能需要更換整個控制器模塊；
同時，診斷軟件邏輯也需更新，區分主電機與油泵故障來源。
MCU需同時處理主電機控制與油泵驅動算法，算力與實時性要求提升；
還要平衡油泵功耗與電驅效率的控制策略。
好了，今天的分享就到這里。我們會持續為大家分享最新的電驅技術與有趣的結構設計。
