Stephen Woodward的DI，“
復雜的機械開關太貴了？這個改造方法成本低到離譜”在直流電壓方面表現出色。我想將這個想法擴展到大家急需的交流電壓領域，因為基本上我們所有的電子設備都使用交流電壓。

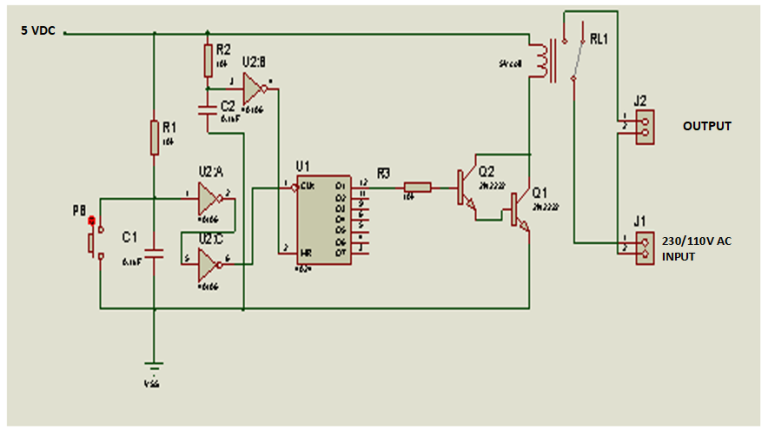

圖1展示了使用簡單計數器IC的緊湊型電路。該電路利用單個按鈕(PB)切換交流電壓的開啟和關閉狀態。第一次按下PB，輸出端子J2獲得230V/110V交流電壓。再次按下PB時，J2的輸出變?yōu)榱恪：罄m(xù)按下PB時，J2的輸出將循環保持這兩種狀態。相應地，連接到J2的設備也將處于開啟或關閉狀態。
圖1：使用機電繼電器(RL1)控制交流電壓的開關電路，實現電源的開啟和關閉功能。
在圖1的電路中，當PB被短暫按下一次時，U1(計數器4024)的Q1變?yōu)楦唠娖剑嫈?shù)一個輸入脈沖，從而使達林頓晶體管對Q1和Q2導通。繼電器RL1得電，其常開觸點閉合，并將連接到J1的230V/110V交流電傳遞至J2，連接到J2的設備開啟。
再次按下PB時，U1會產生并計數第二個脈沖。其Q1(計數器的LSB)變?yōu)榈碗娖剑筈1和Q2截止。繼電器斷電，J2的交流電壓斷開，設備關閉，R2和C2用于U1的上電復位。

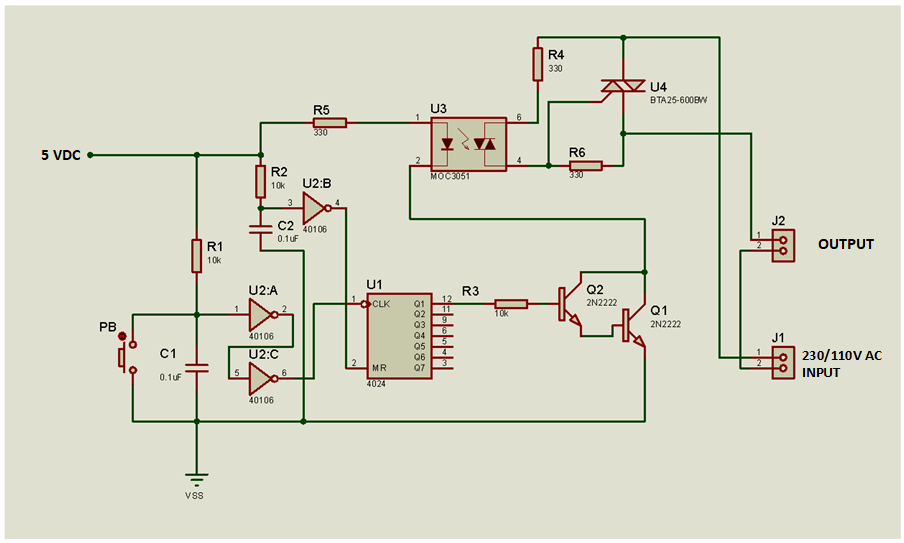

如果您不想使用機電繼電器，可以使用固態繼電器，如圖2所示。在該電路中，按下PB一次后，Q1、Q2對開始導通，電流流過U3(一個光耦合雙向可控硅開關)的LED，使其導通，因此，U4雙向可控硅開關導通，將230V/110V電壓傳遞至J2。再次按下PB時，Q1、Q2對斷開，阻止電流流過U3的LED，U3和U4的雙向可控硅開關停止導通，切斷J2的電源。
圖2：電路通過由U3和U4組成的固態繼電器，對輸出連接的設備進行交流電源的開關控制。
