100W Buck-Boost 轉換器，帶 I2C 接口和集成低邊 MOSFET，非常適合 USB PD 應用。下面分幾個部分詳細說明：
輸入電壓范圍：3.6V ~ 36V（啟動電壓），當 VOUT > 3.5V 時支持降至 2.8V。
輸出電壓范圍：1V ~ 24V（部分版本支持到 36V），精度 ±1%。
輸出功率：最高可達 100W，輸出電流最大 5A。
效率：峰值效率可達 98%。
集成功能：
內置 低邊 MOSFET（高邊需要外部 MOSFET）。
提供 I2C/PMBus 接口 和 OTP 配置存儲。
內置 輸出電流監測（IMON） 功能。
可配置開關頻率：280kHz / 420kHz / 600kHz。
可選擇 強制 PWM (FCCM) 或 自動 PFM/PWM (PSM) 模式。
保護功能：恒流限流（CC）、輸出過壓保護（OVP）、熱關斷（TSD）、短路保護。
USB Type-C / USB Power Delivery（PD）適配器。
USB PD 顯示器、擴展塢。
USB PD 車載充電器。
無線充電系統。
其設計明顯對標 USB-PD 3.0 PPS 協議，可通過 I2C 配置電壓、電流，適合快充設備。
單電感 + 四開關架構（SWA, SWB, SWC, SWD）。
支持 Buck（降壓）、Boost（升壓） 和 Buck-Boost（升降壓） 三種工作模式。
Buck 模式：當 VIN >> VOUT 時工作，SWA+SWB 開關。
Boost 模式：當 VIN << VOUT 時工作，SWC+SWD 開關。
Buck-Boost 模式：當 VIN ≈ VOUT 時交替混合開關，保證穩定輸出。
固定頻率工作，模式切換平滑。
輕載時可進入 PSM 節能模式，降低開關損耗。
VCC LDO：內部集成 5V LDO，給驅動和控制電路供電。
軟啟動（Soft-Start）：避免上電過沖。
電流檢測：通過 ISEN+/ISEN- 電阻檢測電流，支持恒流控制。
電流限值：
Buck 模式 Valley 電流限制：典型 13A。
Boost 模式 Peak 電流限制：典型 15A。
OVP：輸出電壓超過 VREF 的 120% 時關斷 MOSFET 并放電。
寄存器配置：通過 PMBus 命令配置輸出電壓、電流限值、線損補償、頻率、slew rate 等。
寄存器示例：
0x01：OPERATION，開/關機控制。
0x21：VOUT_COMMAND，設定輸出電壓。
0xD1：MFR_CURRENT_LIMIT，設置恒流限值。
0xD2：MFR_CTRL2，線壓降補償。
0xD3：MFR_CTRL3，開關頻率、slew rate 等。
監測功能：可通過 I2C 讀取 溫度、狀態字、輸出電流 等信息。
封裝：QFN-20 (3×5mm)。
散熱能力：典型熱阻 θJA = 39.1°C/W（4層板），需優化散熱銅箔和過孔。
MP4247GQV 是一顆高度集成的 升降壓 DC-DC 轉換器，專門針對 USB PD 快充 場景優化。它支持 寬輸入電壓、可編程輸出電壓/電流、I2C 數字控制，同時集成了保護與監測功能。相比傳統 buck 或 boost 控制器，它可以無縫覆蓋輸入電壓高于、低于或接近輸出電壓的情況，設計靈活、外圍簡潔，非常適合快充適配器和便攜式電源應用。
好咧，就這么多，再看看老哥的問題:

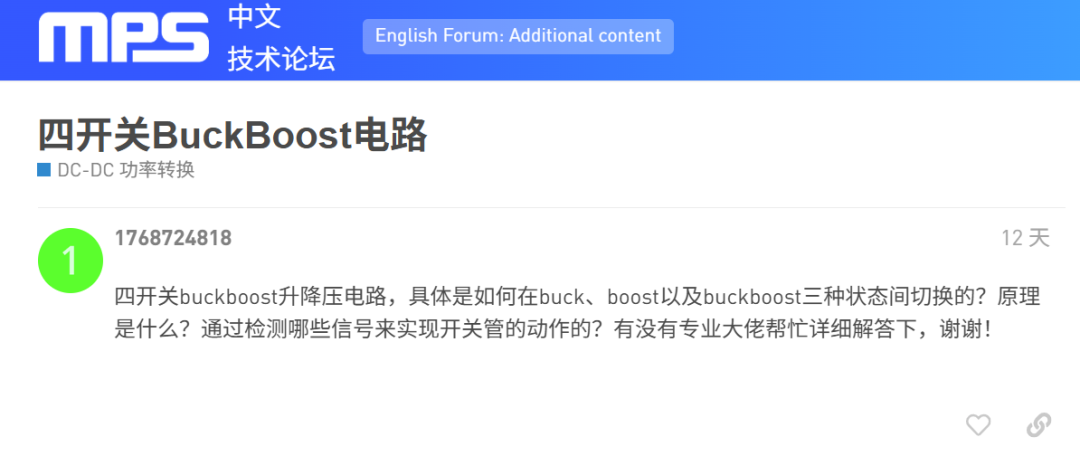

好的，這個問題要拆成幾個部分來說：MP4247 的四開關 Buck-Boost 拓撲是怎么實現三種工作模式的切換，以及內部是怎么檢測信號并決定 MOSFET 的導通順序。

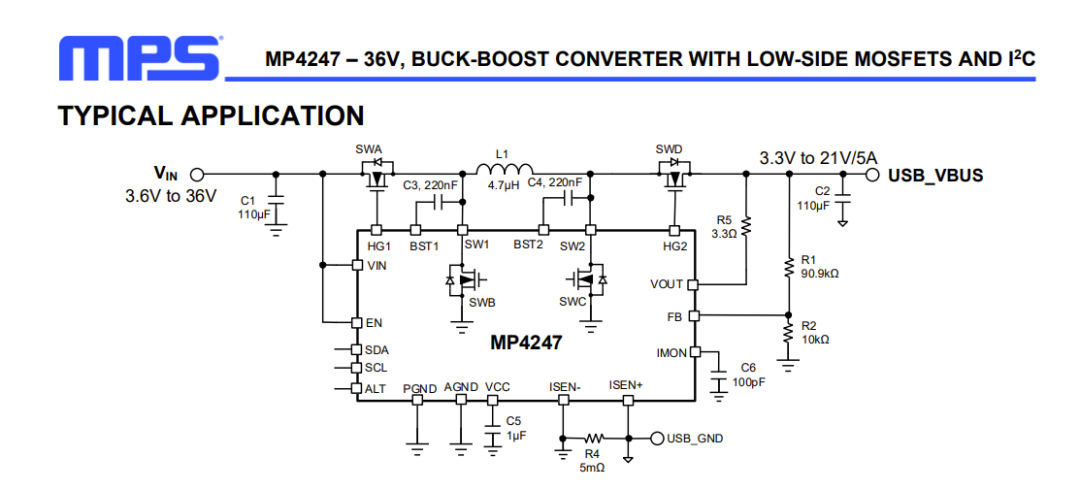

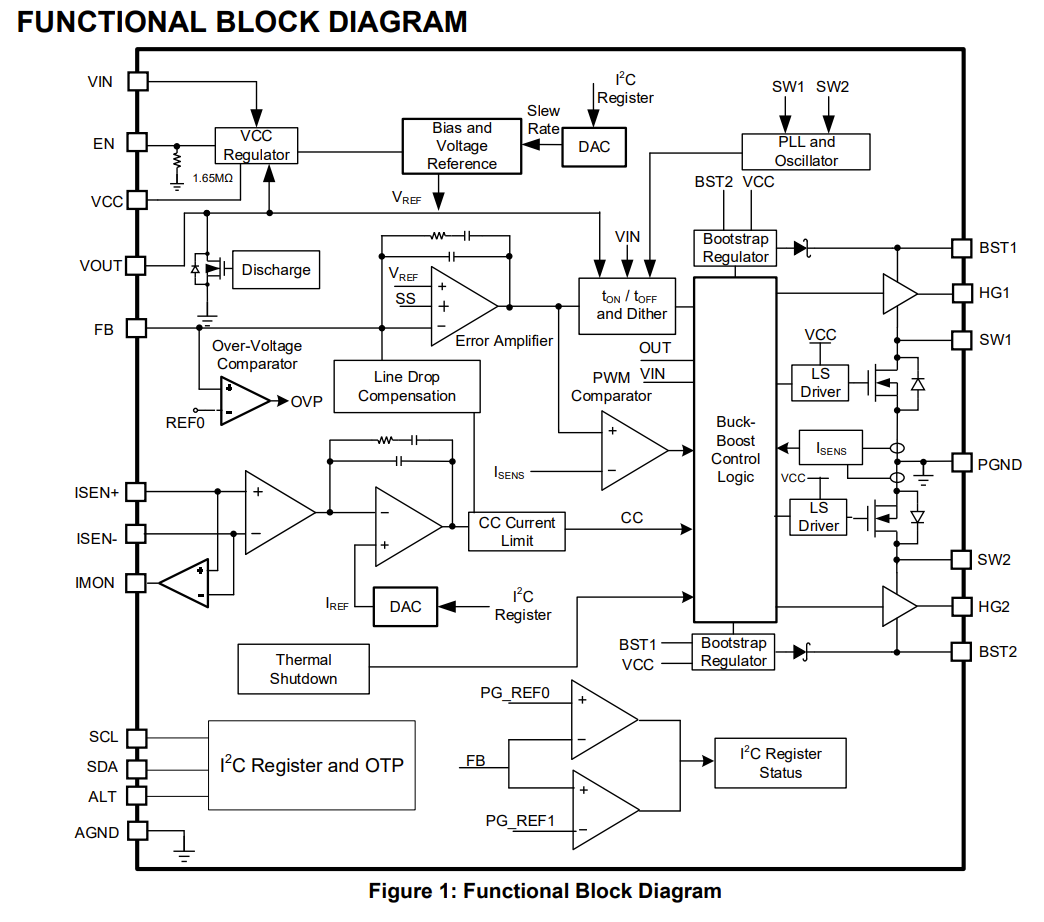

MP4247 采用的是 單電感 + 四開關 Buck-Boost 拓撲：
SWA / SWB → 用于 Buck（降壓） 功能。
SWC / SWD → 用于 Boost（升壓） 功能。
電感 L1 在 SW1、SW2 之間。
輸出端通過 FB 引腳反饋電壓。
電流通過 ISEN+ / ISEN- 電阻檢測。
這類拓撲可以覆蓋 VIN > VOUT（降壓）、VIN < VOUT（升壓）、以及 VIN ≈ VOUT（升降壓混合）的情況。
核心在于比較 輸入電壓 VIN 與輸出電壓 VOUT 的關系，以及控制器內部的 最小導通/關斷時間限制。
導通器件：SWA（高邊）和 SWB（低邊）。
關閉器件：SWC 關斷，SWD 永久導通（提供電感電流回路）。
判據：當 VIN 足夠高于 VOUT 時，單純用降壓即可滿足控制需求。
導通器件：SWC（高邊）和 SWD（低邊）。
關閉器件：SWA 永久導通，SWB 關斷。
判據：當 VIN 明顯低于 VOUT 時，必須升壓才能維持目標電壓。
問題：
如果用 Buck 控制：VIN ≈ VOUT → SWA 的最小關斷時間可能不足，導致無法維持能量傳遞。
如果用 Boost 控制：VIN ≈ VOUT → SWC 的最小導通時間過短，可能過沖。
解決辦法：進入 Buck-Boost 模式。
控制器在一個開關周期里 混合執行一部分 Buck 動作 + 一部分 Boost 動作。
典型導通順序：
這樣保證電感電流既能充放平衡，又能穩定調節輸出。
MP4247 的控制核心是 電壓環 + 電流環，信號來自：
電壓檢測 (FB 引腳)
與內部參考電壓 VREF 比較；誤差放大器輸出 COMP 電壓，作為 PWM 比較器的參考。
電流檢測 (ISEN+ / ISEN-)
通過電流采樣電阻監測電感電流：在 Buck 模式下：執行 Valley Current Limit；在 Boost 模式下：執行 Peak Current Limit，這樣既保證過流保護，也為電流模式控制提供信息。
模式判別 (VIN / VOUT 比值)
內部比較 VIN 與 VOUT：
VIN / VOUT > 120% → 切換到 Buck 模式。
VIN / VOUT < 82% → 切換到 Boost 模式。
VIN / VOUT ≈ 100% → 進入 Buck-Boost 混合模式。
內部有一個 PWM 比較器，比較 COMP 電壓與電流檢測電壓；當電流上升到 COMP 設定值時，關閉當前高邊開關，轉入續流或下一個階段；控制器根據 模式判別邏輯（VIN/VOUT 比值）來決定在這個周期是執行 Buck 型導通序列、Boost 型序列，還是 Buck-Boost 混合序列。

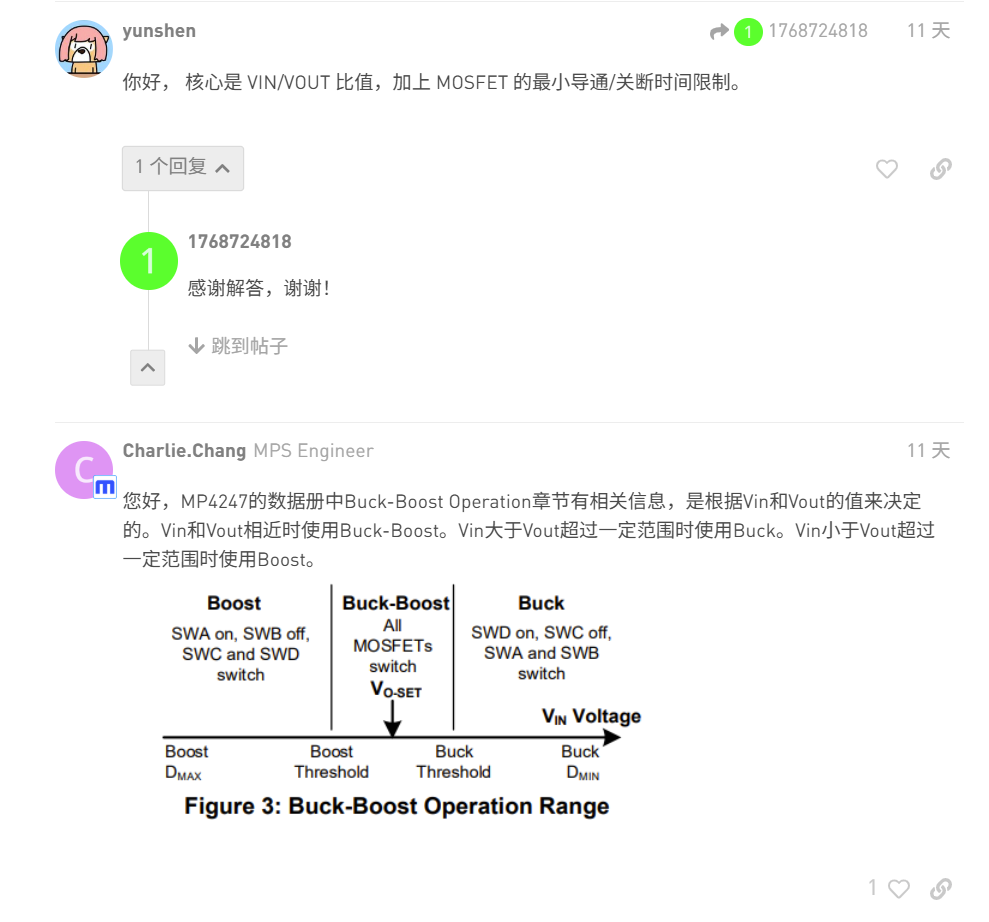

切換依據：核心是 VIN/VOUT 比值，加上 MOSFET 的最小導通/關斷時間限制。
動作信號：
電壓環：FB vs VREF → 控制輸出誤差。
電流環：ISEN 檢測電感電流 → 控制開關截止點 + 保護。
模式實現：
Buck：只用 SWA+SWB。
Boost：只用 SWC+SWD。
Buck-Boost：混合使用四管，交替導通。

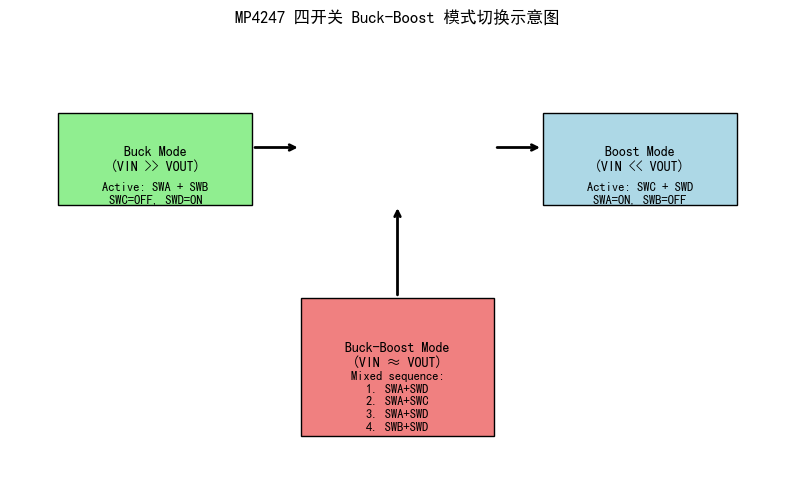

畫了一張 MP4247 四開關 Buck-Boost 模式切換示意圖：
左邊 (綠色塊)：Buck 模式（VIN >> VOUT），僅 SWA+SWB 開關，SWC 關斷，SWD 導通。
右邊 (藍色塊)：Boost 模式（VIN << VOUT），僅 SWC+SWD 開關，SWA 導通，SWB 關斷。
下方 (紅色塊)：Buck-Boost 模式（VIN ≈ VOUT），四管交替導通，順序為 SWA+SWD → SWA+SWC → SWA+SWD → SWB+SWD。
模式切換邏輯：控制器比較 VIN 與 VOUT 的比值，并結合最小導通/關斷時間來決定當前使用哪種模式。

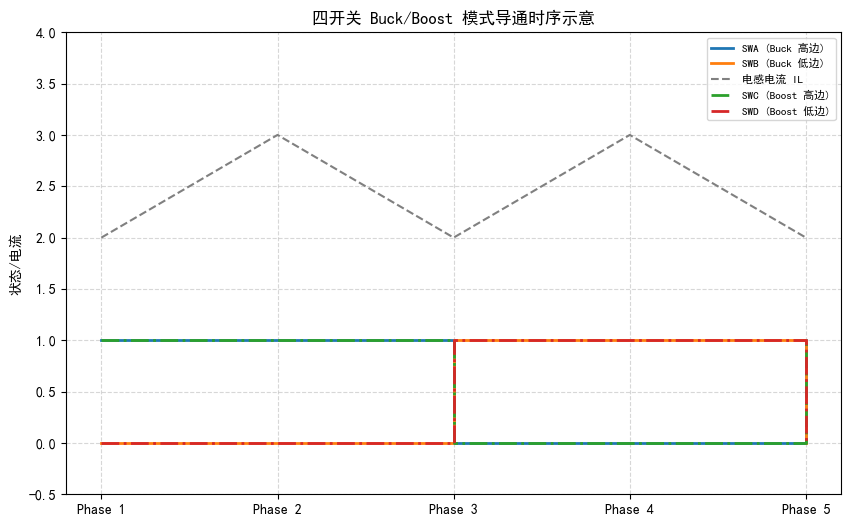

這張圖展示了 四開關 Buck/Boost 模式的導通時序波形：
綠色曲線 (SWA / SWB) → 代表 Buck 模式的高邊和低邊 MOSFET 開關動作。
藍色曲線 (SWC / SWD) → 代表 Boost 模式的高邊和低邊 MOSFET 開關動作。
灰色虛線 → 電感電流 IL，隨著開關周期呈鋸齒波變化。
可以看出：
在 Buck 模式 下，SWA 導通時電感充能，SWB 導通時電感放能。
在 Boost 模式 下，SWC 導通時電感充能，SWD 導通時電感放能。
而 Buck-Boost 模式 會混合這兩組動作（順序交替），電感電流波形仍保持連續。
