摘要：在智能駕駛技術快速發展的背景下，汽車360°全景影像系統作為關鍵感知技術，正深刻改變駕駛體驗并提升行車安全性。該系統能在倒車、窄路行駛等輔助駕駛場景中為駕駛員提供精準的視覺支持，有效降低事故風險，同時為自動泊車、自適應巡航等智能駕駛功能提供環境感知數據。探討了汽車360°全景影像系統的應用場景及攝像頭布置原則，分析了當前技術局限，并展望了未來發展趨勢，旨在為汽車行業工程師提供有價值的參考。
0 引言
汽車行業正處于從傳統機械制造向智能出行深度轉型的關鍵階段，智能化已成為驅動產業變革的核心引擎[1]。先進的傳感器技術無疑是汽車精準洞察周邊環境的基石，汽車360°全景影像系統以其卓越的性能，在提升駕駛安全性、改善駕駛體驗等方面發揮了重要作用，已成為汽車智能化技術架構的關鍵組成部分[2]。
早期，汽車駕駛輔助手段較為單一，像倒車?yán)走_(dá)這類基礎設備僅能提供有限的距離警示，難以讓駕駛員直觀掌握車輛周邊復雜的環境狀況。但隨著道路交通環境日益復雜，駕駛員對全方位感知車輛周邊狀況的需求愈加迫切，汽車360°全景影像系統便應運而生了[3]。自誕生以來，汽車360°全景影像技術始終處于快速迭代的進程中，最初僅應用于高端豪華車型，而后逐漸推廣普及至中低端汽車市場，市場普及度不斷提升。當前，全球眾多新款車型已將360°全景影像系統列為標準或可選配置，足見其重要性。深入探究汽車360°全景影像系統的應用與發展，對加速汽車行業技術革新、全面提升道路交通安全水平，具有重要的現實意義[4]。
1 應用場景
1.1 倒車
在日常駕駛中，倒車入庫與側方停車的操作難度較高，對新手司機來說尤其具有挑戰性。汽車360°全景影像系統在倒車時優勢明顯。當駕駛員掛入倒擋時，該系統便會自動啟動，中控顯示屏隨即顯示車輛四周（包括后方、兩側及部分前方區域） 的全景影像。影像中通常會疊加動態倒車輔助線，這些輔助線是基于當前方向盤轉角、車速等參數實時計算生成的，能精準預測車輛的倒車軌跡。
1.2 輔助行駛
在狹窄街道或鄉村道路行駛時，駕駛員往往難以準確判斷車身兩側與路邊障礙物、行人的間距，稍有不慎便可能發生刮擦。此時，汽車360°全景影像系統可為駕駛員提供鳥瞰視角，清晰地呈現車輛周邊的道路邊界及樹木、石墩等障礙物，以幫助駕駛員精準判斷車輛位置和行駛軌跡。
1.3 自動泊車
自動泊車是智能駕駛的重要功能之一。車輛通過攝像頭采集環境數據，結合超聲波雷達等多傳感器反饋的信息，實時計算最優泊車路徑并自動完成泊車操作。泊車過程中，360°全景影像系統持續監測車輛位移和姿態變化，并將這些信息實時回傳給控制系統，從而保證車輛沿規劃路徑平穩入位。
2 攝像頭布置

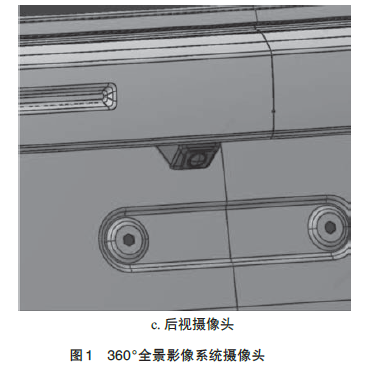

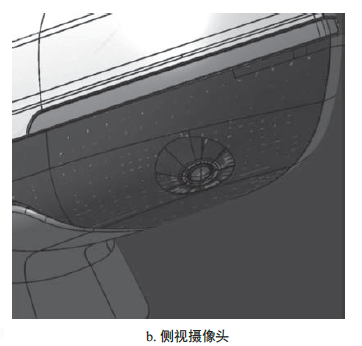

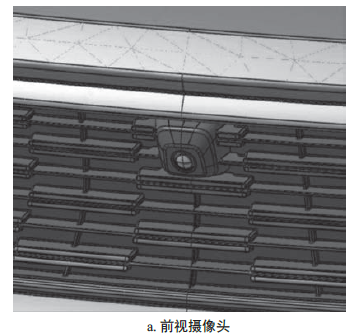

汽車360°全景影像系統通常包含1 個前視攝像頭（圖1a）、2個側視攝像頭（圖1b）、1個后視攝像頭（圖1c）。前視攝像頭通常布置在車輛前保險杠、前格柵或車標的下方，這些位置能確保攝像頭清晰地捕獲車輛前方的畫面，幫助駕駛員及時發現前方行人、障礙物及交通標志；后視攝像頭通常布置在車牌燈支架、后備廂拉手或后保險杠的位置，其主要功能是在倒車時提供后方視野，有效降低碰撞風險；側視攝像頭通常布置在左右外后視鏡處，實時監測車輛側方盲區，有效降低變道或泊車過程中的碰撞風險。4個攝像頭協同工作，360°無死角監控車輛周圍環境，并無縫拼接出全景環視影像。
不同車型的360°全景影像系統攝像頭可能布置在不同的位置，具體布局取決于設備供應商的要求，但通常有一個參考范圍。

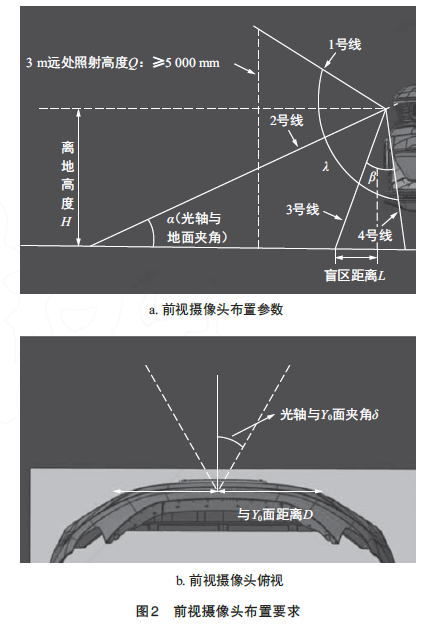

前視攝像頭的布置要求如圖2所示。360°全景影像系統通常設有仿真包絡，仿真包絡的幾何形態呈輻射狀錐形曲面。圖2a中的1號線和4號線為前視攝像頭仿真包絡的外邊緣線，界定了前視攝像頭的探測范圍；2號線表示前視攝像頭的光軸，即中心發射線；3號線為前視攝像頭的中心點與車頭最前端的連線，用來判斷盲區距離。
下面是前視攝像頭的布置參數。
（1） 前視攝像頭的離地高度H 通常為600～1 200 mm。由于車身結構差異，運動型多用途汽車（sport utility vehicle,SUV） 的前視攝像頭安裝高度一般比轎車更高。
（2） 前視攝像頭光軸與地面的夾角α通常為25°～35°。
（3） 前視攝像頭的盲區距離L 通?？刂圃凇?00 mm范圍內。盲區過大會導致駕駛員無法及時發現行人或障礙物，存在很大的安全隱患。
（4） 前視攝像頭中心點到Y(jié)0面（即車輛中心縱向平面） 的距離D 為0～50 mm。前視攝像頭通常居中布置，允許的最大橫向偏移量為±50 mm。
（5） 前視攝像頭3 m遠處照射高度Q≥5 000 mm，即1號線在水平距離3 m處的離地高度不低于5 000 mm。
（6） 前視攝像頭光軸與Y0面的夾角δ 通?？刂圃?°～2°范圍內。
（7） 車身占比（即圖2a中β 角與λ 角的比值） 要求在5%～15%范圍內。車身占比越大，車身在中控顯示屏中的顯示比例就越高，造成畫面內容重點失衡，使得駕駛員的視覺焦點過度集中于車身而非車輛周邊環境，從而影響駕駛員對周邊環境的判斷。
上述參數僅用于參考。側視和后視攝像頭的布置參數雖與前視攝像頭存在差異，但布置原則基本一致。具體實施時需結合實車結構及雷達供應商的技術方案進行綜合判定。
布置360°全景影像系統攝像頭時還需注意如下事項。
（1） 攝像頭的位置不能過低，否則泥水會沖濺鏡頭表面，導致鏡頭模糊。
（2） 布置前需檢查攝像頭的密封圈是否完整，避免水汽和灰塵進入。
（3） 根據法規要求，后牌照板的可視范圍為，以號牌上邊緣為基準與水平面成15°仰角的向上延伸平面到號牌下邊緣水平面之間的區域。后視攝像頭通常布置在后牌照板附近，因此必須嚴格校核其布置位置是否侵入后牌照板的上可視范圍。
（4） 依據最新標準GB 17354—2024《乘用車前后端保護裝置》的要求，車輛傳感器及攝像頭在低速碰撞實驗后不得脫落或損壞，必須保持結構完整和功能正常。為此，攝像頭在Z 向布置時需與防撞梁保持安全間距。
（5） 攝像頭的布置位置需與排氣管等高溫部件保持安全間距，以避免熱輻射導致攝像頭性能衰減或壽命縮短。
3 面臨的挑戰
（1） 汽車360°全景影像系統的圖像畫質與攝像頭的硬件性能緊密相關。目前，市面上汽車360°全景影像系統攝像頭的主流分辨率通常不超過1080p （1920 pixel×1080 pixel）。而在復雜工況下（如遠距離微小障礙物識別、低照度環境細節解析），低分辨率的圖像難以提供清晰、翔實的信息。
（2） 汽車360°全景影像系統對光線敏感，且在特殊環境下成像效果不佳。復雜多變的道路環境及差異顯著的光照條件讓360°全景影像系統的成像質量面臨嚴峻挑戰。當遭遇強光干擾（如正午陽光直射或?qū)ο蜍囕v遠光燈照射） 時，攝像頭極易出現光學眩光現象，致使圖像局部區域過曝，大量細節信息丟失，嚴重影響駕駛員對周邊環境的感知。在逆光條件下，車輛前方或側面的物體常因光線不足而難以清晰辨識，其輪廓和位置也難以準確判斷。在夜晚、隧道等低光照環境下，攝像頭需提高感光度以獲取周圍環境的圖像，但這會不可避免地產生大量噪點，顯著降低圖像清晰度。
4 未來發展趨勢
汽車360°全景影像系統未來將朝著高分辨率方向發展。隨著芯片制造技術和光學技術的發展，高分辨率攝像頭將大規模應用于汽車領域。例如，部分高端車型已開始嘗試搭載4K 超高清全景攝像頭。相比于傳統的1080p攝像頭，4K攝像頭能提供更豐富的細節信息，在遠距離識別、復雜場景監測等方面表現更出色。高分辨率攝像頭能更清晰地捕捉車輛周圍物體的輪廓、紋理和標識，幫助駕駛員更準確地判斷距離與位置關系，為輔助駕駛和智能駕駛功能提供更精準的環境感知數據。
先進的圖像處理器是提升汽車360°全景影像系統性能的關鍵。未來，汽車將搭載具有更強算力和更高效算法的圖像處理器，這些新型處理器能快速處理多個高分辨率攝像頭傳輸?shù)暮Ａ繄D像數據，實現更快速、更準確的圖像拼接、畸變校正和多源融合。例如，基于人工智能技術的圖像處理器能利用深度學習算法對圖像進行實時分析和優化，自動識別并增強關鍵信息，抑制噪點和干擾，在不同光線條件下生成清晰、高質量的全景圖像。
5 總結
汽車360°全景影像系統最初只是用于解決倒車難題的輔助工具，而今已發展成為輔助駕駛和智能駕駛技術的關鍵組成部分。然而，該系統因受硬件條件制約，在圖像畫質及復雜光線環境適應性等方面仍有欠缺。未來，可通過搭載高分辨率攝像頭及采用先進的圖像處理技術來提升360°全景影像系統的圖像畫質和處理效率。
本文主要研究了360°全景影像系統攝像頭的布置原則。對于攝像頭的位置需結合具體車型特征及攝像頭性能進行針對性設計，文中提及的參數僅供參考。期望本文能為汽車行業工程師提供有價值的參考。
