在當今數字化的世界里，從智能手機、個人電腦到汽車和家用電器，幾乎所有電子設備的核心都離不開一個微小而強大的部件——芯片，也稱為集成電路（Integrated Circuit, IC）。它的制造過程是人類智慧和工程技術的結晶，其復雜和精確程度令人嘆為觀止。本文將帶你走進神秘的芯片制造工廠（Fab），了解一粒沙子是如何經歷“七十二變”，最終成為驅動我們現代生活的智能核心。
整個芯片制造流程極其復雜，可以概括為三大階段：硅片制造、晶圓廠前道工序（Front-End-of-Line, FEOL）、晶圓廠后道工序（Back-End-of-Line, BEOL），以及最后的封裝與測試。
第一階段：基礎構建 - 硅片制造 (Wafer Manufacturing)
萬丈高樓平地起，芯片的“地基”是高純度的硅片，也稱為晶圓（Wafer）。
- 原料提純：芯片的起始原料是沙子（主要成分是二氧化硅 SiO?）。沙子經過高溫冶煉和化學方法，被提純成純度高達99.999999999%（9個9到11個9）的電子級多晶硅。這種純度意味著每十億個原子中，最多只允許有一個雜質原子。

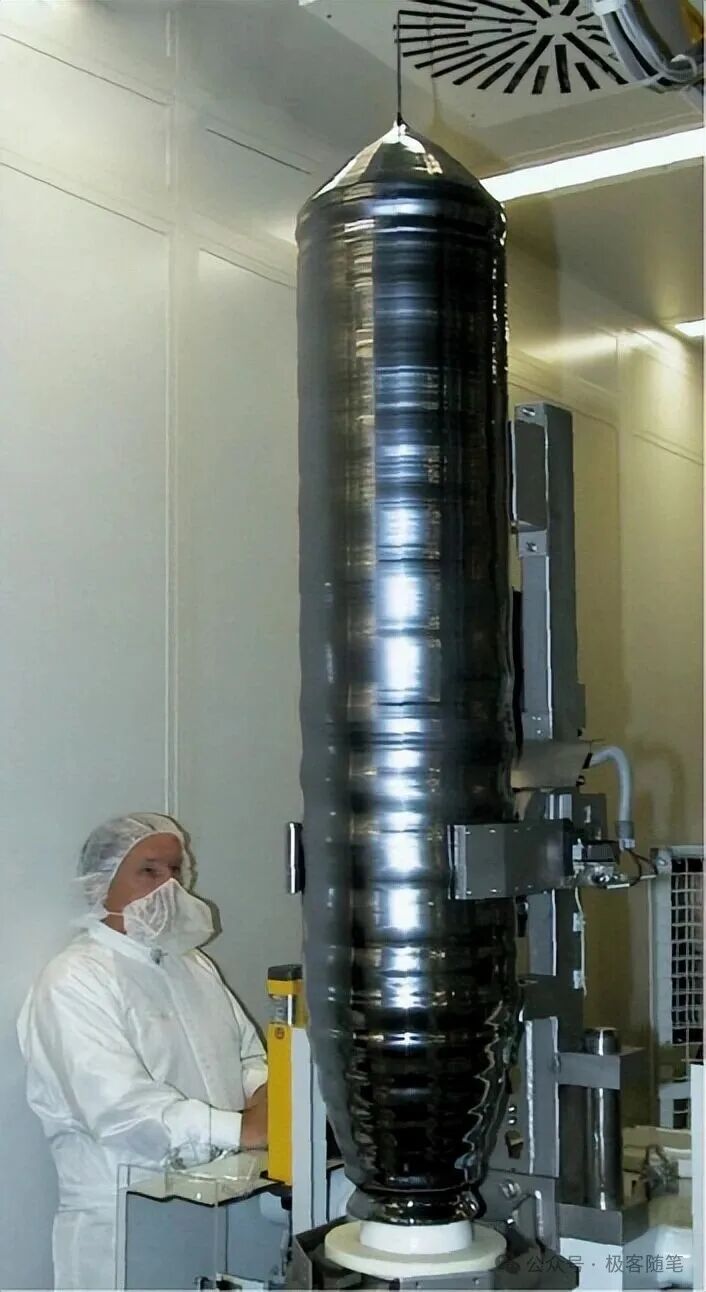

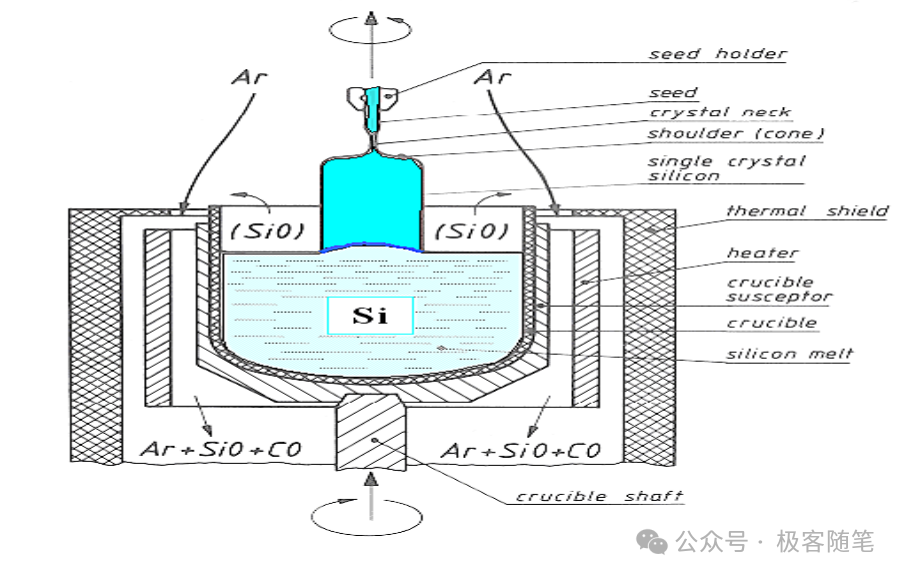

- 長晶與切割：將高純度多晶硅放入石英坩堝中，在高溫下熔化。然后，以一顆單晶硅的“籽晶”作為引導，通過精密的控制，緩慢地旋轉并向上提拉，生長成一根巨大的、具有完美原子排列的圓柱形單晶硅錠（Ingot）。這個過程被稱為“柴氏法”（Czochralski method）。
- 晶圓成型：接下來，巨大的單晶硅錠被用內部涂有金剛石的線鋸精確地切割成厚度不足1毫米的薄片，這就是晶圓。之后，晶圓的邊緣會被打磨成圓形，并在特定位置加工出缺口（Notch）或平邊（Flat），用于在后續生產中定位。最后，晶圓片會經過化學機械拋光（CMP），使其表面達到原子級的平整和光滑，像鏡面一樣。
第二階段：核心構建 - 前道工序 (FEOL)
這是在晶圓上真正“雕刻”晶體管等納米級元器件的過程，也是技術含量最高、最復雜的部分。整個過程在一個被稱為“潔凈室”（Cleanroom）的環境中進行，其潔凈度比醫院手術室還要高出數千甚至數萬倍，以防止微塵顆粒影響芯片的良率。前道工序的核心是光刻（Photolithography），并輔以刻蝕、薄膜沉積和離子注入等步驟，循環往復，層層疊加。
- 薄膜沉積 (Deposition)：首先，根據設計需要在晶圓表面生長或沉積一層特定的薄膜材料，例如二氧化硅（絕緣層）或氮化硅等。這可以通過熱氧化（將晶圓置于高溫氧氣或水蒸氣環境中）或化學氣相沉積（CVD）等方法實現。
- 涂膠 (Coating)：在薄膜上均勻地旋涂一層對特定波長的光敏感的化學物質——光刻膠（Photoresist）。
- 光刻 (Photolithography) / 曝光 (Exposure)：這是整個芯片制造中最關鍵、最昂貴的步驟。它就像用投影儀和膠片“拍照”。
- 掩膜版 (Mask/Reticle)：首先，工程師會將設計好的芯片電路圖案制作成一塊高精度的石英玻璃板，這就是掩膜版。

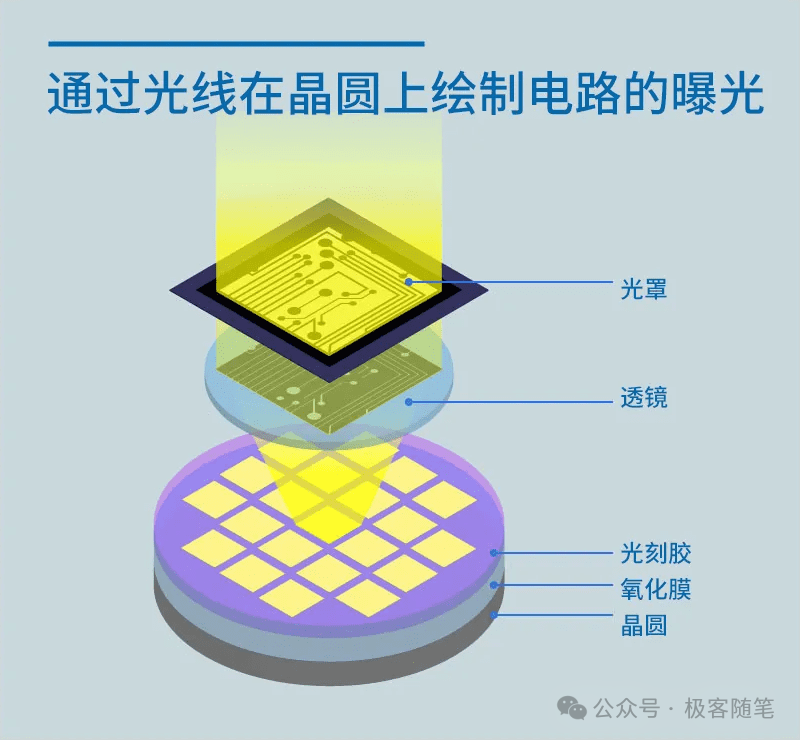

- 曝光：然后，用極紫外光（EUV）或深紫外光（DUV）作為光源，穿過掩膜版，將電路圖案精確地投射到涂有光刻膠的晶圓表面。被光照射到的光刻膠會發生化學性質的改變。

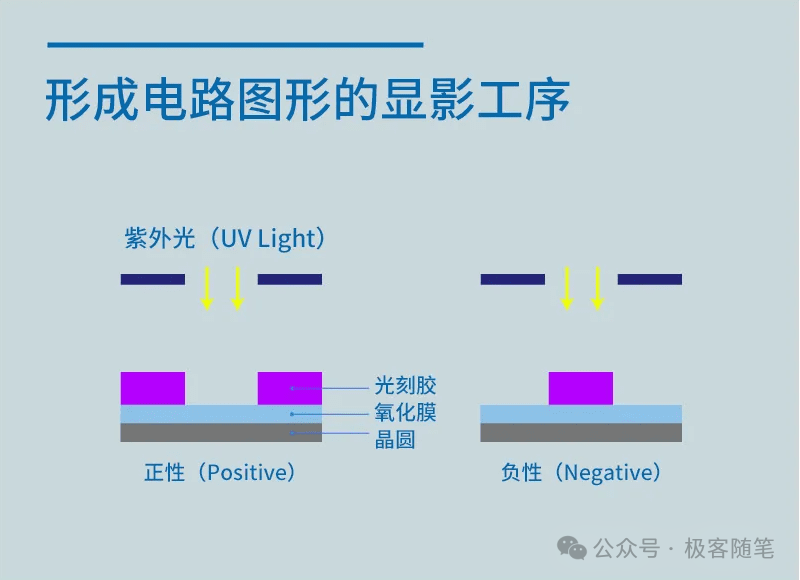

- 顯影 (Development)：用特定的化學溶劑清洗晶圓，被光（或未被光，取決于光刻膠是正性還是負性）照射過的光刻膠被溶解和去除，這樣，掩膜版上的電路圖案就“復印”到了光刻膠層上。
- 刻蝕 (Etching)：刻蝕就像是“雕刻”。以留下的光刻膠圖案為保護層，使用化學氣體（等離子體刻蝕）或液體（濕法刻蝕）剝離掉沒有被光刻膠覆蓋的薄膜區域，從而將電路圖案永久地刻在下方的薄膜上。
- 去除光刻膠：完成刻蝕后，用化學方法剝離掉剩余的光刻膠，晶圓上就留下了所需的第一層電路圖案。
- 離子注入 (Ion Implantation)：為了改變特定區域硅的導電性能（形成N型或P型半導體），需要將預先選定的雜質原子（如硼、磷）加速到極高的能量，像子彈一樣注入到晶圓的特定區域。這一步是制造晶體管“源極”和“漏極”的關鍵。
上述“沉積-涂膠-曝光-顯影-刻蝕-注入”的流程會重復幾十甚至上百次，每一次都制作一層新的電路圖案，層層疊加，最終在晶圓上構建出包含數十億個晶體管的復雜三維結構。
第三階段：互聯構建 - 后道工序 (BEOL)
如果說前道工序是在“蓋房子”，那么后道工序就是在“鋪設房子的水電管網和通信線路”。它負責制造金屬導線，將前道工序中制作出的億萬個晶體管按照電路設計圖連接起來，形成一個完整的電路網絡。

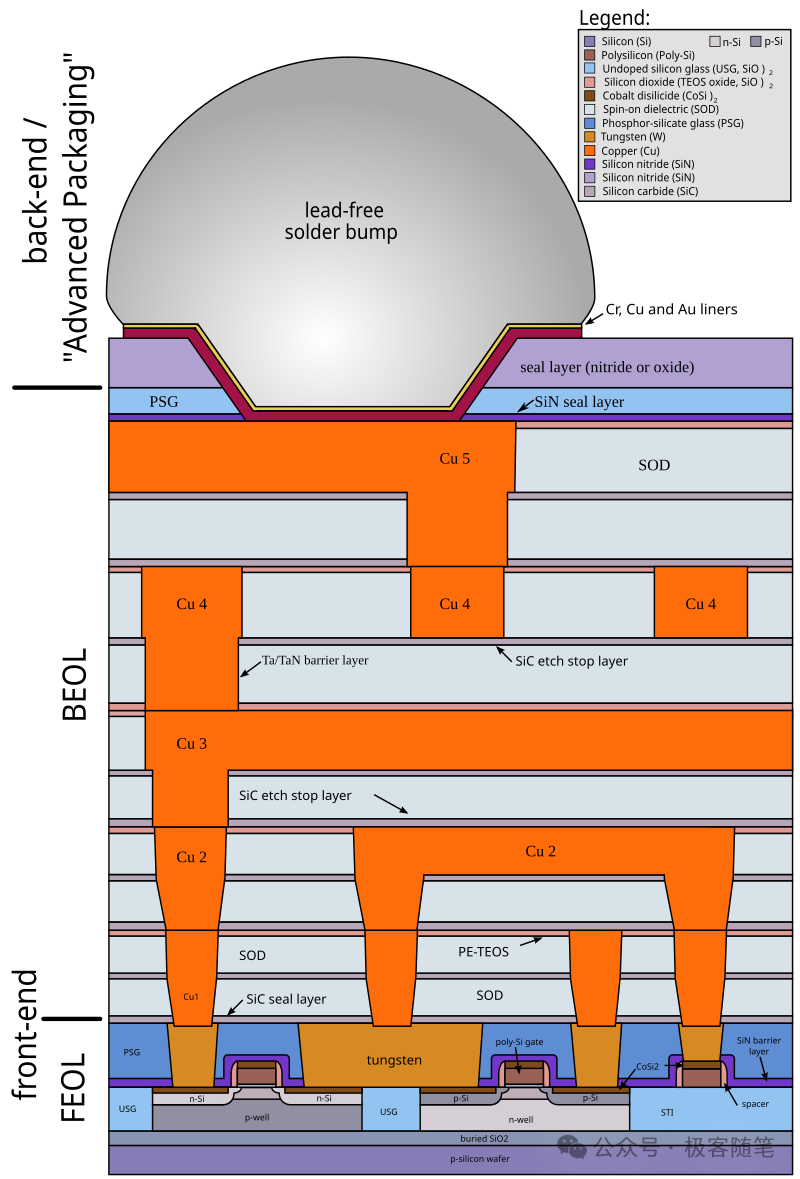

- 金屬互連 (Metallization)：這個過程通常采用“銅制程”（Copper Interconnect）。首先在晶圓表面沉積一層絕緣介質（通常是低k電介質，以減少信號延遲），然后通過光刻和刻蝕在介質上刻出溝槽（Trench）和通孔（Via）。
- 電鍍銅：接著，使用電化學沉積（ECD）的方法，將銅原子填充到這些溝槽和通孔中。
- 化學機械拋光 (CMP)：最后，再次使用CMP技術，將晶圓表面多余的銅磨平，只留下嵌入在絕緣介質中的銅導線。
這個過程同樣需要重復多層，形成一個極其復雜的多層金屬互連網絡，確保信號可以在不同晶體管之間高速、準確地傳輸。
第四階段：封裝與測試 (Assembly & Test)

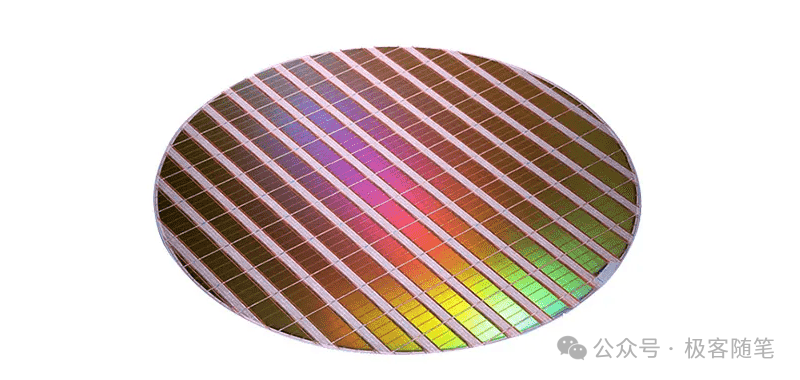

經過數百道工序后，一張晶圓上已經制造出了數百個完全相同的芯片單元，稱為“裸片”（Die）。

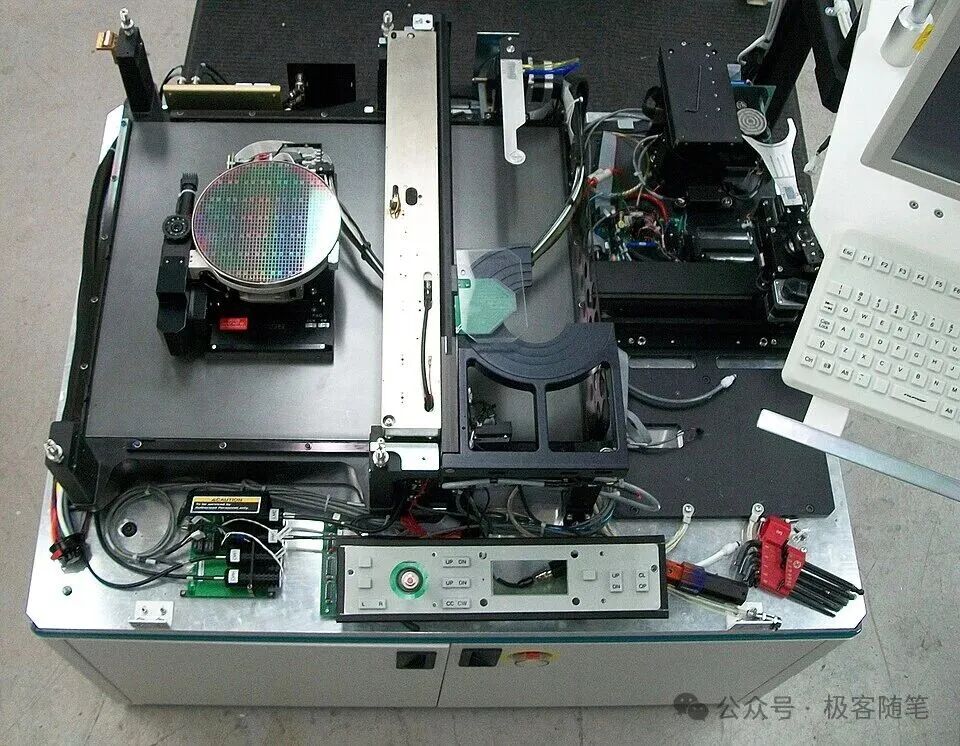

- 晶圓測試 (Wafer Probing)：在將晶圓切割成單個芯片之前，會用帶有數千根探針的測試機對每個裸片進行電學性能測試，篩選出不合格的產品。
- 切割 (Dicing)：用精密的金剛石刀輪沿著預設的切割道將晶圓切割成獨立的裸片。
- 封裝 (Packaging)：合格的裸片非常脆弱，無法直接焊接到電路板上。封裝過程就是為裸片制作一個保護性的外殼，并引出管腳，以便與外部電路連接。
- 貼片 (Die Attach)

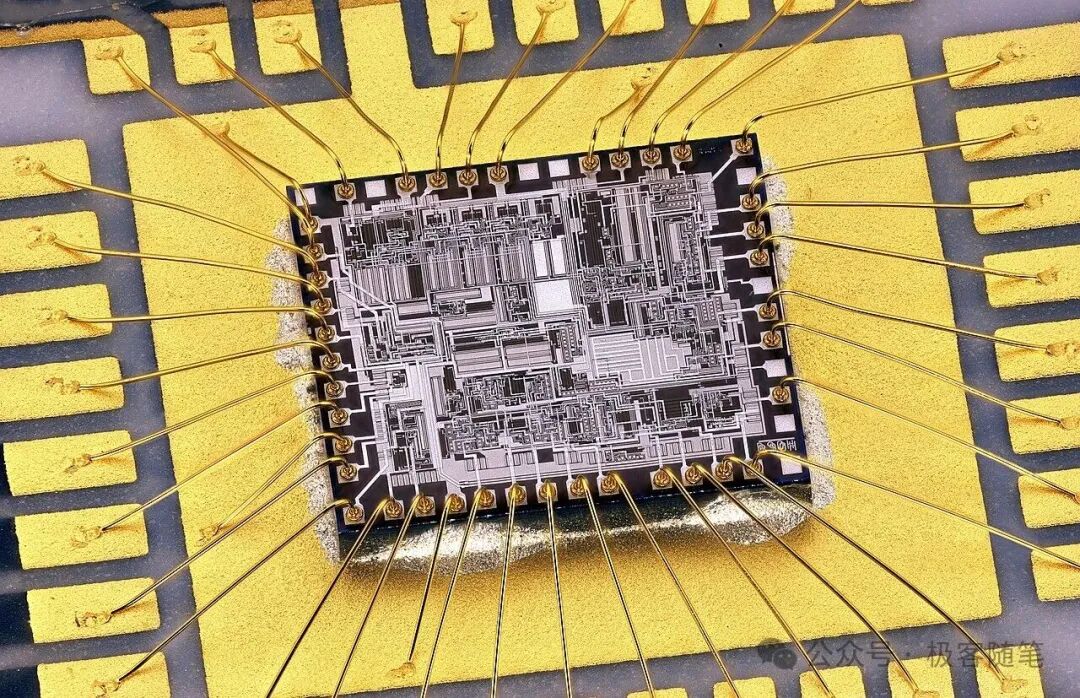

- 引線鍵合 (Wire Bonding)：用極細的金線或銅線，將裸片上的焊點（Pad）與封裝基板上的引腳連接起來。更先進的技術如倒裝芯片（Flip-chip）則通過微小的焊球（Bumps）直接連接。
- 塑封 (Molding)：用環氧樹脂將整個結構包裹起來，形成我們最終看到的黑色芯片外觀。
- 最終測試 (Final Test)：封裝完成后，會對芯片進行全面的功能、性能和可靠性測試，確保其在各種工作條件下（如不同溫度、電壓）都能正常工作。只有通過所有測試的芯片，才會被打上型號和批次，送往電子產品制造商手中。
從平凡的沙子到驅動信息時代的強大引擎，芯片的誕生是一段漫長而精密的旅程。它融合了物理、化學、光學、材料科學和精密機械等多個領域的頂尖技術。每一個環節的精度都以納米（十億分之一米）來衡量，任何一個微小的瑕疵都可能導致整個芯片的報廢。正是這種對極致精密的追求，才使得人類能夠不斷突破計算能力的極限，創造出更加智能和便捷的未來。
