電平轉換電路在電路設計中非常常見，屬于硬件工程師必須掌握的電路之一。
為什么需要這個電路？
各電路模塊間經常存在電壓域不一致的情況，不能簡單直接相連。這時候模塊間的通訊互連就要使用電平轉換電路了。
LV = 3.3 V
HV = 5 V
兩只 10 kΩ 分別是上拉電阻
原理分析

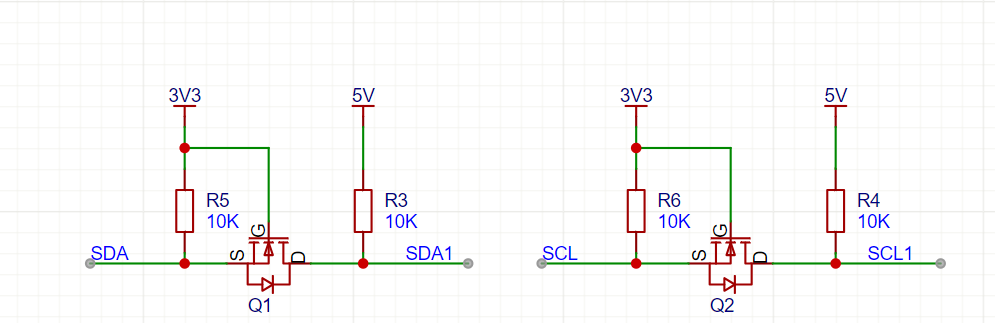

如圖所示，為常見的IIC電平轉換電路：
工作過程

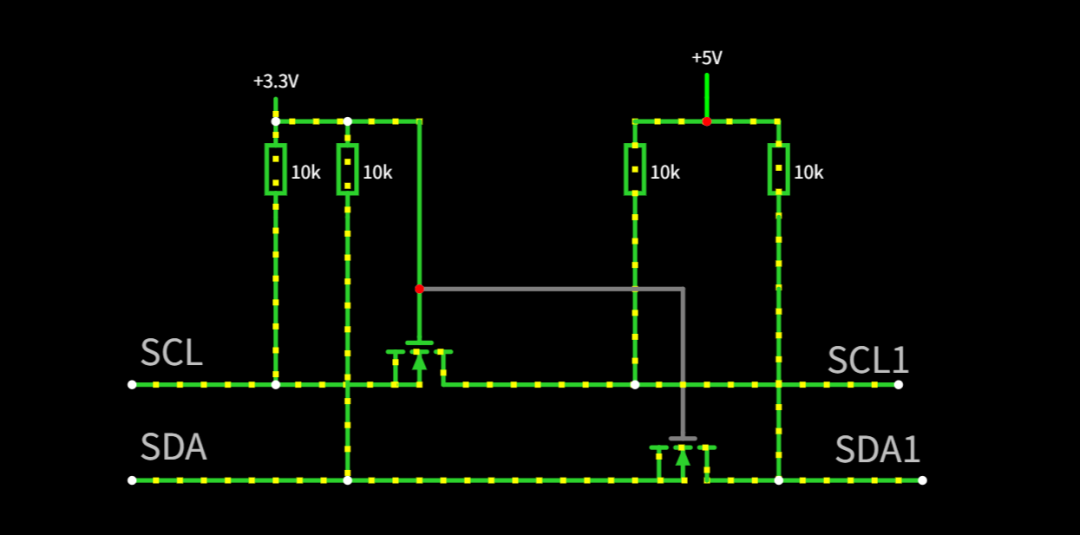

做了一個簡單的電平轉換仿真，可參考學習。
3.3 V → 5 V 方向（LV 發，HV 收）
當 SCL 輸出 低電平 0 V
→ Q1 的 V_GS = 3.3 V – 0 V = +3.3 V，大于閾值
→ Q1 導通，把 HV 側的 IO_H 直接拉到 0 V（只比 IO_L 高幾十毫伏）
→ 5 V 世界讀到 “0”（幾乎為0）
當 SCL 輸出 高電平 3.3 V
→ V_GS ≈ 0 V，Q1 關斷
→ IO_H 被 10 kΩ 上拉到 5 V
→ 5 V 世界讀到 “1”（5V）
5 V → 3.3 V 方向（HV 發，LV 收）
當SCL1輸出 低電平 0 V
→ 電流經 Q1 的體二極管先把 LV 側拉到約 0.4 V
→ 一旦源極被拉低，V_GS 又變成 +3.3 V，Q1 溝道導通，進一步把兩邊都壓到 0 V
→ 3.3 V 世界讀到 “0”（幾乎為0）
當 SCL1 輸出 高電平 5 V
→ 體二極管反向，不會把 5 V 灌進 3.3 V 側
→ Q1 關斷，IO_L 被 10 kΩ 上拉到 3.3 V
→ 3.3 V 世界讀到 “1”（3.3V）
注意
以上是3.3V與5V之間的情況，如果換用其他電壓域之間的轉換，如3.3V、2.5V、1.8V等電壓值的兩兩之間，需要注意MOS管的Vgs開啟導通電壓。
給MOS管過高的Vgs會導致MOS管燒壞！給過低的Vgs會導致MOS管打不開！不同型號的MOS管這個參數值還不一樣。
總結
這個經典的MOS管電平轉換電路是一個巧妙、高效且成本低廉的解決方案，特別適合在雙向、中低速、電壓差不大的數字總線（如I2C）上進行電平轉換。理解其工作原理的關鍵在于分析MOS管在四種不同狀態（LV/HV輸出高/低電平）下的導通與截止情況。
