六維力/力矩傳感器可同時檢測三維空間中的力和力矩分量，為復雜系統提供全面的力信息，廣泛應用于航空航天、人機交互、仿生機器人、生物力學及醫療等領域。在機器人交互過程中，意外碰撞或外力沖擊十分常見，若缺乏過載保護，六維力/力矩傳感器很容易受損，從而導致控制任務失敗。因此，六維力/力矩傳感器需配備全向機械過載保護結構，以提升其可靠性。
據麥姆斯咨詢報道，針對當前過載保護結構存在的非全向保護、安裝精度難以保證、缺乏物理驗證等問題，東南大學宋愛國教授團隊設計并開發了一種基于十字梁結構、集成全向過載保護結構的新型六維力/力矩傳感器。該傳感器在保持高靈敏度的同時，具備優異的過載保護能力。相關研究成果以“A Novel Six-Axis Force/Torque Sensor With Integrated Omnidirectional Overload Protection Mechanism”為題發表在IEEE/ASME Transactions on Mechatronics期刊上。

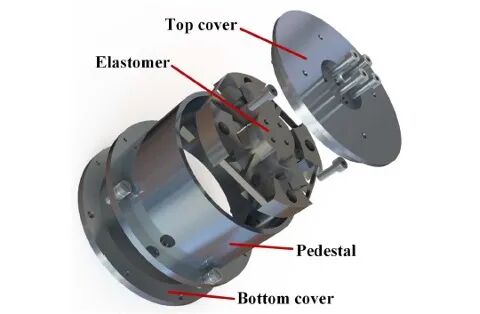

圖1 集成全向過載保護結構的六維力/力矩傳感器
這項研究提出的集成式全向過載保護六維力/力矩傳感器，力測量范圍（Fx, Fy, Fz）為± 80 N，力矩測量范圍（Mx, My, Mz）為± 4 Nm，并具備至少10倍的過載保護能力。該傳感器在± 800 N的力和± 40 Nm的力矩作用下不會發生塑性變形，過載后仍保持較高測量精度。傳感器彈性體采用TC4鈦合金加工，其余部件采用2A12鋁合金，在減輕整體重量的同時有效控制了成本。
研究人員采用序列二次規劃（SQP）算法對傳感器彈性體簡化靜態模型進行優化設計，以最大化傳感器靈敏度，同時將與過載保護結構相關的尺寸約束納入優化過程。該過載保護結構通過圓弧限位限制力（Fx、Fy）及力矩（Mz），通過矩形限位結構限制力（Fz）及力矩（Mx、My）。

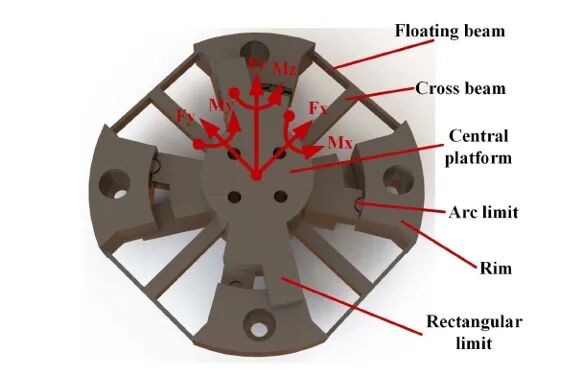

圖2 六維力/力矩傳感器的彈性體結構
圖3 六維力/力矩傳感器的過載保護結構：（a）尺寸圖（比例1:1）；（b）圓弧限位與矩形限位結構

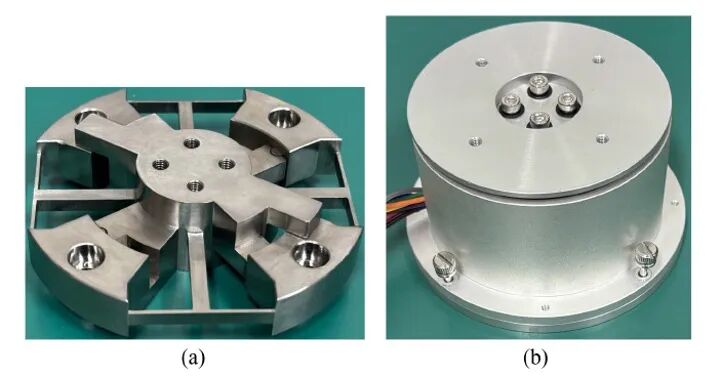

圖4 實物照片：（a）彈性體實物；（b）六維力/力矩傳感器實物
研究人員首先通過有限元法（FEM）驗證了該六維力/力矩傳感器的可行性，隨后進行靜態標定實驗并對標定數據進行解耦。實驗結果表明，傳感器線性精度可達1%，耦合誤差低于3%。最后，通過過載保護實驗驗證了該傳感器具備至少10倍的過載保護能力，該保護結構設計靈活，可適用于多種測量系統。

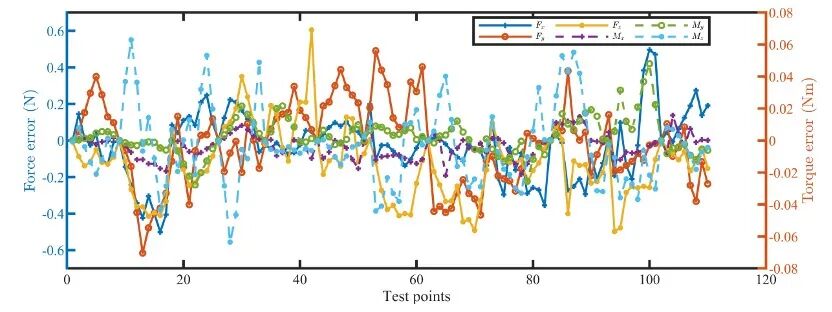

圖5 六維力/力矩傳感器精度測試數據誤差曲線

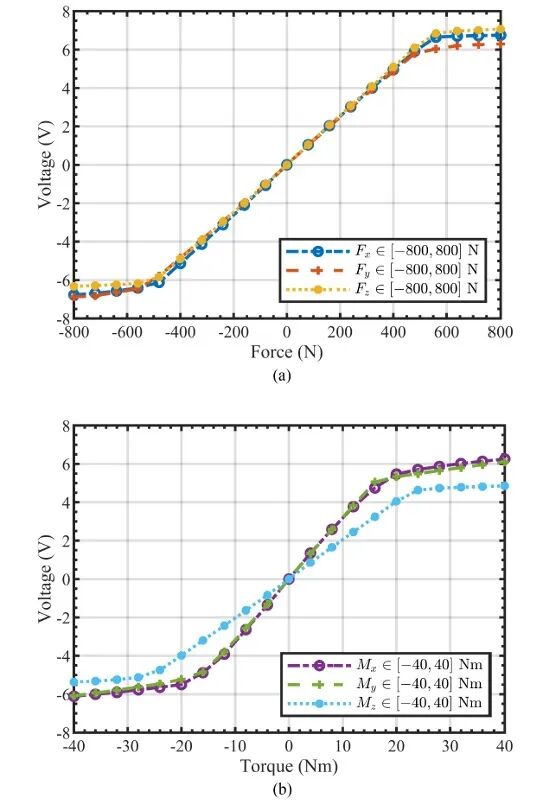

圖6 六維力/力矩傳感器過載保護實驗：（a）Fx、Fy、Fz力加載；（b）Mx、My、Mz力矩加載
綜上所述，這項研究基于經典十字梁結構，設計了一種集成全向過載保護結構的新型六維力/力矩傳感器，并驗證了其在機器人與環境交互過程中的可靠性與魯棒性。這一成果對提升實際應用中機器人的性能與穩定性、保障人機協作的安全性與可靠性具有重要意義，在手術機器人、航空航天及汽車工業等領域具有廣闊應用前景。此外，該保護結構也可適配于其它類型的應變式彈性體，具備良好的通用性與擴展性，為高可靠性機器人交互提供了關鍵技術支撐。
論文信息：
DOI: 10.1109/TMECH.2025.3589084
